| Номер в госреестре | 93292-24 |
| Наименование СИ | Расходомеры электромагнитные |
| Обозначение типа СИ | MF |
| Изготовитель | "Chongqing Chuanyi Automation Co., Ltd. Flowmeter Branch", Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 24.09.2029 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры электромагнитные MF (далее - расходомеры) предназначены для измерений объемного расхода и объема электропроводящих жидкостей с проводимостью не менее 5 мкС/см.
Принцип работы расходомеров основан на законе электромагнитной индукции: в электропроводящей жидкости, движущейся в магнитном поле, индуцируется электродвижущая сила, пропорциональная скорости потока жидкости, которой, в свою очередь, пропорционален объёмный расход жидкости.
Расходомеры состоят из первичного преобразователя расхода (далее - сенсор) и вторичного преобразователя расхода (далее - электронный блок). Сенсор представляет собой участок трубопровода из немагнитного материала, покрытого внутри неэлектропроводящим материалом - футеровкой, находящийся между полюсами электромагнита и электродов, помещенных в поток жидкости, в направлении перпендикулярном направлению движения жидкости и силовых линий магнитного поля. Электронный блок обеспечивает питание цепи возбуждения магнитного поля расходомера, а также принимает и обрабатывает сигналы с сенсора, вычисляет объемный расход, формирует выходные аналоговые и цифровые сигналы, хранит данные о накопленном объеме и ошибках в энергонезависимой памяти, выводит информацию на индикатор при его наличии.
Сенсор и электронный блок расходомеров могут быть жестко механически связаны (компактное исполнение) или разнесены на некоторое расстояние и соединены сигнальным кабелем (раздельное исполнение).
Расходомеры выпускаются в следующих модификациях: MFC, MFE, MFD, MFS, MFL, MFB, которые отличаются внешним видом, точностью измерений, материалом исполнения электродов, материалом футеровки, размером номинального диаметра.
Расходомеры имеют пассивный или активный токовый выход, частотный и частотно-импульсный выход с открытым коллектором, цифровой. Для передачи цифровых данных и управления расходомером могут использоваться стандартные интерфейсы связи: RS-485 (Modbus), HART, Profibus-PA, Profibus-DP, FF.
Общий вид расходомеров представлен на рисунке 1. Серийный номер расходомеров наносится в цифровом формате на металлическую пластину методом лазерной гравировки, которая установлена на сенсоре, а также типографским методом на самоклеящуюся этикетку, которая наносится на электронный блок. Внешний вид пластины и самоклеящуюся этикетки показаны на рисунке 2. Нанесение знака поверки на средство измерений не предусмотрено.
MFB
MFC
MFD
MFE
MFL
Рисунок 1 - Общий вид расходомеров
MFS
StoM JtVTO»
EFH
’fe if It it 5Мган»?
Uoctnanignre; НажшОет LxnmNtt(ZDI4]tIM
Electromagnetic Flowmeter
есто нанесения
П «94ШМ«ЧЖ1ММ(Ч
ГМ »!Ш«*|!1иМ»Ш
4 т
ЗДЗД IAMB
Ж С€|
б)
UFC10tiai10Ai
__—
5! -S’Mi&No
I ^ШрмахНМРз
Место нанесения знака
типа
а) на модификациях MFC, MFD
б) на модификациях MFB, MFE, MFL, MFS

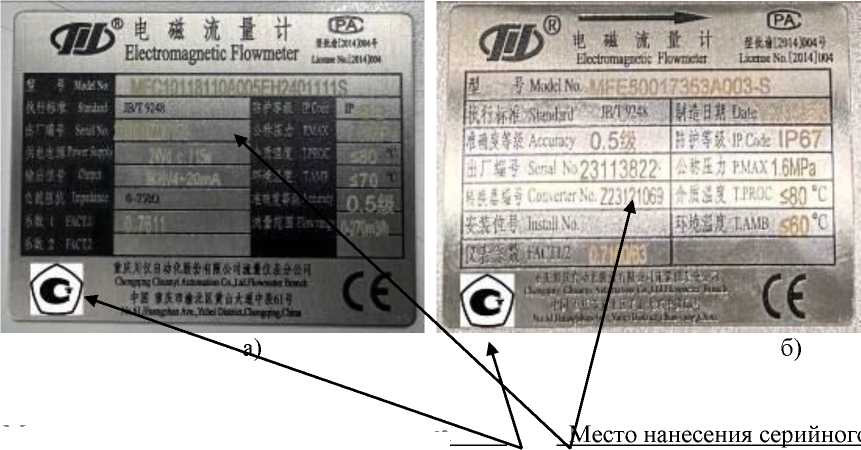

Рисунок 2 - Место нанесения серийного номера и знака утверждения типа
Программное обеспечение (далее - ПО) разделено на метрологически значимую часть и метрологически незначимую часть. Метрологически значимая часть ПО обеспечивает обработку измерительной информации расходомеров, осуществляет расчет объемного расхода (объема) жидкости. Метрологически незначимой части ПО обеспечивает отображение измерительной информации на жидкокристаллическом дисплее, преобразование измеренных значений в нормированный частотно-импульсный или аналоговый сигналы.
Защита внутреннего ПО осуществляется при помощи пароля.
Идентификационные данные ПО расходомеров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | ||||
| MFB | MFC | MFD | MFL | MFE MFS | |
| Идентификационное наименование ПО | flow master | ||||
| Номер версии (идентификационный номер) ПО | V3.02XX | V1.0XX | V1.X | V1.X | V2.8X V2.9X V3.8X V4.8X |
Обозначение Х в записи номера версии ПО заменяет символы, отвечающие за метрологически незначимую часть.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«средний» в соответствии с Р 50.2.077 - 2014.
Таблица 2 - Метрологические характеристики
| Наименование показателя/параметра | Значение параметра |
| Диапазон измерений объемного расхода, м3 /ч | от 0,2 до 74000 |
| Пределы допускаемой относительной погрешности при измерении объемного расхода и объема жидкости в потоке 5, % при скорости потока: от 1 до 10 включ., м/с от 0,5 до 10 включ., м/с от 0,5 включ. и менее, м/с | ±0,21); ±0,5; ±(0,5 + 0,2/v) |
| Пределы допускаемой абсолютной погрешности преобразования объемного расхода в токовый выходной сигнал, мА | ±0,02 |
| Примечание v - скорость потока, м/с 1) - при специальной калибровке в динамическом диапазоне 1:10. При использовании индикатора, частотно-импульсного или цифрового выходов. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Номинальный диаметр, DN | от 15 до 1600 |
| Выходные сигналы: токовый, мА частотно-импульсный, Гц цифровой | от 4 до 20 от 0 до 10000 RS-485 (Modbus), HART, Profibus-PA, Profibus-DP, FF |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - напряжение постоянного тока, В Напряжение питания встроенной литиевой батареи, В | от 100 до 230 50/60 от 11 до 40 3,6 |
| Потребляемая мощность, не более: -переменного тока, ВА -постоянного, Вт | 20 20 |
| Максимальное давление измеряемой среды, МПа | 42 |
| Маркировка взрывозащиты | 0/1Ex ia/db eb IIC T6.. ,T3 Ga/Gb Ex tb IIIC Т85оС...Т200°С Db |
| Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254-2015 | IP65, IP67, IP68 |
| Условия эксплуатации: - Температура измеряемой среды, °С - Температура окружающей среды, °С - Атмосферное давление, кПа - Относительная влажность воздуха при 35 °С, %, не более | от -25 до +180 от -52 до +65 от 84 до 106,7 95 |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 14 |
| Средняя наработка на отказ, ч | 100000 |
Наносится на титульный лист паспорта и руководства по эксплуатации расходомера типографским способом, на расходомер при помощи самоклеящейся этикетки.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Расходомер электромагнитный | MF | 1 шт. |
| Паспорт | — | 1 экз. |
| Руководство по эксплуатации | — | 1 экз. |
приведены в разделе 7 «Принцип измерения» руководства по эксплуатации на Расходомеры электромагнитные MF.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении
Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
Техническая документация «Chongqing Chuanyi Automation Co., Ltd. Flowmeter Branch», Китай.
