| Номер в госреестре | 93293-24 |
| Наименование СИ | Датчики давления |
| Обозначение типа СИ | ИД-5 |
| Изготовитель | Общество с ограниченной ответственностью "ТБН-Энергосервис" (ООО "ТБН-Энергосервис"), Московская обл., г. Балашиха |
| Год регистрации | 2024 |
| Срок свидетельства | 24.09.2029 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики давления ИД-5 (далее - ИД-5) предназначены для непрерывных измерений значений избыточного давления жидких или газообразных сред с дальнейшим преобразованием измеряемых значений в унифицированный выходной токовый сигнал.
Принцип действия ИД-5 основан на использовании тензорезистивного эффекта. Под воздействием измеряемого давления, подаваемого в измерительную камеру ИД-5, происходит деформация чувствительного элемента, которая преобразуется в унифицированный выходной токовый сигнал.
Чувствительный элемент ИД-5 — тензомодуль, выполнен в виде моста из четырех тензорезисторов, сформированных на керамическом основании. Под воздействием давления измеряемой среды мостовая конструкция испытывает деформации, которые вызывают изменение ее сопротивления. Данное сопротивление с помощью электронного преобразователя измеряется, очищается от помех и преобразуется в унифицированный выходной токовый сигнал от 4 до 20 мА.
Каждый экземпляр ИД-5 состоит из чувствительного элемента и электронного преобразователя, помещённых в корпус из нержавеющей стали (штатно марки 12Х18Н10Т. По заказу применяются иные марки, обладающие требуемыми прочностными характеристиками).
Код заказа датчиков давления ИД-5 имеет следующий вид:
ИД-5 - Х.ХХ МПа - ± Х.ХХ % - Х - IPXX, где 1 2 3 4
1 - значение верхнего предела измерений, МПа;
2 - значение предела допускаемой основной приведенной к верхнему пределу измерений погрешности, %;
3 - вид резьбового присоединения к процессу: М — метрическая резьба (М20х1,5), D -дюймовая резьба (G Ц ");
4 - кода защиты от проникновения во внутрь твердых предметов (пыли) и влаги
по ГОСТ 14254-2015.

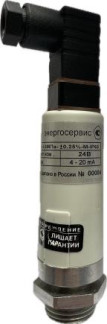

Общий вид датчиков давления ИД-5 представлен на рисунке 1.
Заводской номер, идентифицирующий каждый экземпляр ИД-5 в виде цифрового обозначения по системе нумерации изготовителя, наносится на этикетку, прикрепленную к корпусу ИД-5 типографским способом в месте, указанном на рисунке 1.
Место пломбировки от несанкционированного доступа в виде саморазрушающейся наклейки указано на рисунке 1.
Конструкция ИД-5 не предусматривает нанесение на корпус знака поверки.
Знак утверждения типа ИД-5 наносится при выпуске из производства на этикетку, прикрепленную к корпусу ИД-5, методом трафаретной печати и на титульный лист паспорта типографским способом.
**»
Место пломбирования
24В
4-20 m*'
Место нанесения
Место нанесения
заводского номера
знака утверждения типа
**о» Росой Nt 0MN
Рисунок 1 - Общий вид датчиков давления ИД-5 с местом нанесения заводского номера, знака утверждения типа и местом пломбирования
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Нижний предел измерений избыточного давления, МПа | 0 |
| Верхний предел измерений избыточного давления1), МПа | 1,0; 1,6; 2,5 |
| Пределы допускаемой основной приведенной к верхнему пределу измерений погрешности у 1), % | ± 0,25; ± 0,5; ± 1,0 |
| Вариация показаний выходного сигнала, % | 0,5| У | |
| Пределы допускаемой дополнительной приведенной погрешности измерений к верхнему пределу измерений, вызванной отклонением температуры окружающего воздуха от нормальной, %/10°С | ± 0,25 (при у = ± 0,25 %) ± 0,45 (при у = ± 0,5 %) ± 0,60 (при у = ± 1 %) |
| Выходной аналоговый сигнал постоянного электрического тока, мА | от 4 до 20 |
| Примечания: 1) фактическое значение указано в паспорте на датчик давления. | |
Таблица 2 - Общие технические характеристики
| Наименование характеристики | Значение характеристики |
| Параметры электропитания: - диапазон напряжений питания постоянного тока, В - номинальное напряжение питания от источника постоянного тока, В | от 10 до 36 24 |
| Код степени защиты от проникновения твердых предметов (пыли) и влаги, обеспечиваемая корпусом датчика давления по ГОСТ 14254-2015 | IP65 (по заказу IP68) |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +25 от 40 до 80 от 84,0 до 106,7 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от -30 до +50 95 (при +35 °С и более низких температурах, без конденсации влаги) |
| Габаритные размеры не более, мм | 126x43x30 |
| Масса не более, кг | 0,15 |
| Потребляемая мощность не более, В^А | 0,8 |
| Средняя наработка на отказ, не менее, ч | 75000 |
| Средний срок службы, не менее, лет | 15 |
наносится на этикетку, прикрепленную к корпусу датчика давления ИД-5, методом трафаретной печати и на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность ИД-5
| Наименование | Обозначение | Количество |
| Датчик давления ИД-5 | ИД-5 | 1 шт. |
| Руководство по эксплуатации | РЭ 26.51.52-001-23205762-2024 | 1 экз. |
| Паспорт | ПС 26.51.52-001-23205762-2024 | 1 экз. |
приведены в разделе 3 «Техническое обслуживание» документа
РЭ 26.51.52-001-23205762-2024 «Датчики давления ИД-5. Руководство по эксплуатации».
Государственная поверочная схема для средств измерений давления до 4000 МПа, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653;
ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений
электрическими аналоговыми выходными сигналами ГСП. Общие технические условия»;
ТУ 26.51.52-001-23205762-2024. Датчики давления ИД-5. Технические условия.
