| Номер в госреестре | 93294-24 |
| Наименование СИ | Термопреобразователи сопротивления взрывозащищенные |
| Обозначение типа СИ | WZPK |
| Изготовитель | "ZHEJIANG LUNTE ELECTROMECHANICAL CO. LTD.", КНР |
| Год регистрации | 2024 |
| Срок свидетельства | 24.09.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Термопреобразователи сопротивления взрывозащищенные WZPK (далее -термопреобразователи или ТС) предназначены для измерений температуры различных сред, неагрессивных к материалу защитной арматуры или гильзы ТС.
Принцип действия ТС основан на зависимости электрического сопротивления платинового чувствительного элемента (ЧЭ) от температуры.
Термопреобразователи имеют разборную конструкцию и состоят из сменной измерительной вставки и защитной арматуры, которая соединена с защитной соединительной головкой взрывозащищенного или искрозащищенного исполнения.
Измерительная вставка представляет собой завальцованную с одного конца трубку, соединенную с керамической клеммной платформой, помещенную в защитную арматуру с различными монтажными элементами. Внутри трубки размещены один или два тонкопленочных или проволочных платиновых ЧЭ с минеральной изоляцией проводов. ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009. Материал трубки измерительной вставки и защитной арматуры - нержавеющая сталь.
Схема соединения внутренних проводников ТС с ЧЭ - 2-х, 3-х и 4-х проводная.
ТС изготавливаются различных исполнений, различающихся по метрологическим и техническим характеристикам, а также по конструктивному исполнению. Расшифровка структуры условного обозначения исполнений термопреобразователей приведена в таблице 1.
В соединительную головку ТС могут устанавливаться измерительные преобразователи утвержденных типов с аналоговым или цифровым выходным сигналом. Термопреобразователи могут комплектоваться дополнительными защитными термогильзами различной конструкции, изготовленными из нержавеющей стали или из других материалов.
Таблица 1 - Структура условного обозначения исполнений термопреобразователей WZPK
| Термопреобразователь сопротивления х - WZPK - х х х 0 1 2 3 4 | |
| 1. Наличие защитной термогильзы | |
| H | С термогильзой |
| N | Без термогильзы |
| 2. Тип присоединения | |
| 2 | Неподвижное резьбовое соединение |
| 4 | Неподвижный фланец |
| 6 | Термогильза с винтовой резьбой |
| 7 | Термогильза с винтовой резьбой и фланцем |
| 9 | Термогильза для сварного монтажа |
| 3. Тип соединительной головки | |
| 4 | Соединительная головка во взрывозащищенном исполнении |
| 5 | Соединительная головка в искрозащищенном исполнении |
| 4. Опционально | |
| A | Соединительная головка D06L |
| B | Соединительная головка D01L |
Заводской номер в виде обозначения, состоящего из арабских цифр и английских букв, указан на маркировочной табличке, прикрепленной к защитной головке ТС и/или на металлическом шильдике, прикрепленном к корпусу ТС. Заводской номер ТС наносится методом гравировки. Конструкция термопреобразователей не предусматривает нанесение знака поверки на средство измерений.
Фотографии общего вида ТС с указанием мест нанесения заводского номера приведены на рисунке1.

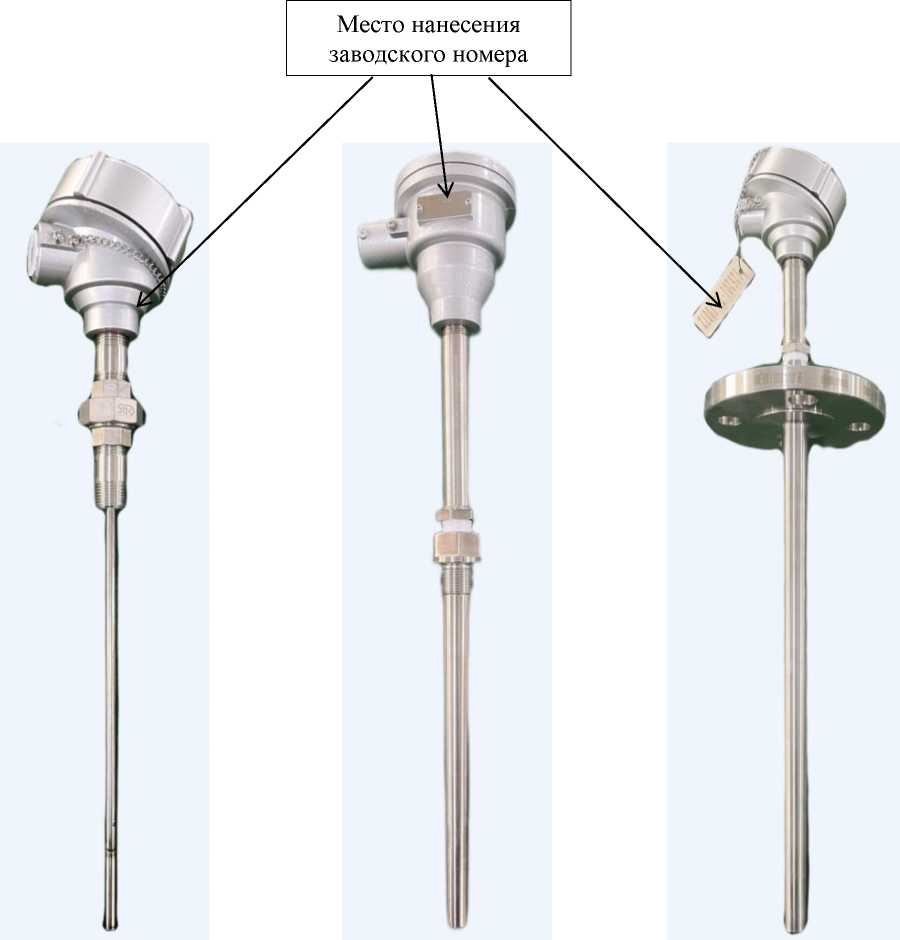

Рисунок 1 - Общий вид термопреобразователей сопротивления взрывозащищенных WZPK с указанием места нанесения заводского номера
Пломбирование ТС не предусмотрено.
Метрологические и основные технические характеристики ТС приведены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры ТС в зависимости от типа ЧЭ и класса допуска, °С(1): - для ТС с проволочным ЧЭ, класс А - для ТС с проволочным ЧЭ, класс В - для ТС с тонкопленочным ЧЭ, класс А - для ТС с тонкопленочным ЧЭ, класс В | от -100 до +450 от -196 до +600 от -30 до +300 от -50 до +500 |
| Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009 | Pt100 |
| Класс допуска ТС по ГОСТ 6651-2009 | а(2), в |
| Температурный коэффициент а, °С-1 | 0,00385 |
| Допуск по ГОСТ 6651-2009, °С: - для класса А - для класса В | ±(0,15+0,002^|)(3) ±(0,3+0,005^|)(3) |
| Примечания: (1) - рабочий диапазон измерений температуры конкретного ТС указан в паспорте; (2) - для класса допуска А не допускается использование 2-х проводной схемы соединения проводов; (3) - |t| - абсолютное значение температуры (без учета знака), °С. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Электрическое сопротивление изоляции (при напряжении 100 В и температуре окружающей среды от +15 до +25 °С), МОм, не менее | 100 |
| Диаметр монтажной части, мм | от 3 до 12,7 |
| Длина монтажной части(1), мм | от 50 до 3000 |
| Масса, кг, не более(2) | 5 |
| Рабочие условия эксплуатации: - температура окружающего воздуха,°С - относительная влажность, %, не более | от -60 до +80 90 |
| Маркировка взрывозащиты - взрывозащищенное исполнение - искрозащищенное исполнение | 1Ех db IIC T6...T1 Gb X Ex tb IIIC Т85°С. Т450°С Db X 0Ех ia IIC T6...T1 Ga X Ex ia IIIC Т200 1 35°С.Т200450°С Da X |
| Степень защиты оболочки по ГОСТ 14254-2015 | IP66 |
| Средняя наработка до отказа, ч, не менее | 40000 |
| Средний срок службы, лет, не менее | 5 |
| Примечание: (1) - и более, по специальному заказу. (2) - значение массы ТС приведено без учета массы защитной гильзы. | |
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Термопреобразователь сопротивления взрывозащищенный | WZPK(1) | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
| Защитная гильза | - | 1 шт.(2) |
| Примечания: (1) - исполнение в соответствии с заказом; (2) - по дополнительному заказу. | ||
приведены в разделе «Проведение измерений» руководства по эксплуатации.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Стандарт предприятия изготовителя «ZHEJIANG LUNTE ELECTROMECHANICAL CO., LTD., КНР.
