| Номер в госреестре | 93299-24 |
| Наименование СИ | Спектрометры рентгенофлуоресцентные волнодисперсионные |
| Обозначение типа СИ | Melytec WD4000 |
| Изготовитель | Общество с ограниченной ответственностью "Мелитэк" (ООО "Мелитэк"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 26.09.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрометры рентгенофлуоресцентные волнодисперсионные Melytec WD4000 (далее - спектрометры) предназначены для измерений массовой доли элементов в металлах, сплавах, порошках и жидкостях, в различных твердых материалах.
Принцип действия спектрометров основан на регистрации интенсивности вторичного рентгеновского излучения образца, возбуждаемого излучением рентгеновской трубки. Возбужденное в образце вторичное (флуоресцентное характеристическое) излучение попадает на кристалл-анализатор (монокристалл, срезанный по определенной кристаллографической плоскости или многослойные структуры). В результате дифракции на кристалл-анализаторе излучение разлагается в спектр (в соответствии с уравнением Вульфа-Брэгга). По положению и интенсивности линий в спектре проводится определение массовой доли элементов.
Конструктивно спектрометры выполнены в виде стационарных напольных приборов, состоящих из рентгеновской трубки с источником питания (генератором), камеры для измерения с автоматическим или ручным устройством загрузки образцов, детекторным блоком и усилителями, системы разложения в спектр флуоресцентного излучения, системы регистрации интенсивности флуоресцентного излучения, системы охлаждения.
В качестве источника рентгеновского излучения в спектрометре используется рентгеновская трубка. В спектрометрах используется рентгеновская трубка с родиевым анодом и максимальной мощностью 4 кВт, в качестве опции спектрометры могут оснащаться рентгеновскими трубками с хромовым или молибденовым анодом. Спектрометры оснащаются десятипозиционным сменщиком кристалл-анализаторов. Выбор кристалл-анализаторов зависит от круга интересующих элементов (от углерода до урана). Все спектрометры оснащаются проточным пропорциональным и сцинтилляционным детекторами. Для оптимизации соотношения сигнал-фон спектрометр оснащается автоматическим сменщиком фильтров первичного излучения. Для анализа жидких проб и порошков спектрометр может оснащаться системой гелиевой (азотной) продувки камеры для образцов с возможностью настройки скорости потока газа. Управление процессом измерения и контроль состояния прибора осуществляется посредством встроенного сенсорного экрана или внешнего компьютера. Конструкция спектрометров обеспечивает безопасные условия работы. При максимальном напряжении и токе рентгеновской трубки мощность эквивалентной дозы рассеянного рентгеновского излучения на расстоянии 10 см от внешней поверхности корпуса не превышает 1 мкЗв/ч.
Каждый экземпляр спектрометра имеет заводской номер, расположенный на паспортной табличке на задней стороне корпуса спектрометров. Заводской номер имеет буквенно-цифровой формат и наносится типографским или иным пригодным способом.
Нанесение знака поверки на спектрометры не предусмотрено.
Общий вид спектрометров представлен на рисунке 1. Место нанесения заводского номера представлено на рисунке 2.

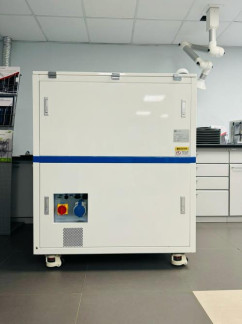

Рисунок 1 - Общий вид спектрометра
Рисунок 2 - Место нанесения заводского номера
Место нанесения заводского номера
Пломбирование спектрометров не предусмотрено. Конструкция спектрометров обеспечивает ограничение доступа к частям спектрометра, несущим первичную измерительную информацию, и местам настройки (регулировки).
Спектрометры оснащены программным обеспечением (далее - ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер, принтер или локальную сеть.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО спектрометров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | WEDXRF |
| Номер версии (идентификационный номер) ПО | 1.х.х.х1) |
| Цифровой идентификатор ПО | - |
| 1) х - обозначение номера версии метрологически незначимой части | ПО |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон определяемых элементов | от С (Углерод) до U (Уран) |
| Предел допускаемого относительного среднего квадратического отклонения выходного сигнала1), % | 1 |
| Чувствительность (скорость счета на линии Fe Ka)1), имп/(с^мА^%), не менее | 300 |
| 1) Для железа в стандартном образце ГСО 11036-2018 с массовой долей железа от 0,90 % до 1,10 %. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Максимальный ток рентгеновской трубки, мА | 150 |
| Максимальная мощность рентгеновской трубки, кВт | 4 |
| Параметры электропитания: - напряжение переменного тока, В - частота переменного тока, Гц | от 208 до 240 от 47 до 63 |
| Условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность окружающего воздуха (при 25°С), %, не более | от +15 до +28 80 |
| Габаритные размеры, см, не более: - длина - высота - ширина | 165 135 88 |
| Масса1), кг, не более | 550 |
| 1) Без системы охлаждения | |
наносится на титульный лист руководства пользователя типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Спектрометр рентгенофлуоресцентный волнодисперсионный | Melytec WD4000 | 1 шт. |
| Система охлаждения и деионизации воды | - | 1 шт. |
| Персональный компьютер | ПК | 1 шт. |
| Руководство пользователя | РП | 1 экз. |
| Руководство по программному обеспечению | РП по ПО | 1 экз. |
| Методика поверки | - | 1 экз. |
приведены в документе «Спектрометры рентгенофлуоресцентные волнодисперсионные Melytec WD4000. Руководство по программному обеспечению WEDXRF», раздел «Количественные методы анализа», раздел «Анализ рутинных образцов».
При использовании в сфере государственного регулирования обеспечения единства измерений средство измерений применяется в соответствии с аттестованными методиками (методами) измерений.
ТУ 26.60.11-001-51587351-2023 Спектрометры рентгенофлуоресцентные
волнодисперсионные Melytec WD4000. Технические условия;
Приказ Росстандарта от 19 февраля 2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»
