| Номер в госреестре | 93301-24 |
| Наименование СИ | Анализаторы жидкости |
| Обозначение типа СИ | SILab |
| Изготовитель | INESA SCIENTIFIC INSTRUMENT Co., Ltd., КНР |
| Год регистрации | 2024 |
| Срок свидетельства | 26.09.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы жидкости SILab (далее - анализаторы) предназначены для непрерывных измерений показателя активности ионов водорода (рН), окислительно-восстановительного потенциала (ОВП), удельной электрической проводимости (УЭП), общего солесодержания, массовой концентрации растворенного кислорода, массовой концентрации ионов и температуры в водных растворах.
Принцип действия анализаторов заключается в регистрации электрического сигнала, поступающего с первичного измерительного преобразователя (датчика), преобразовании электрического сигнала в цифровой код или сигнал постоянного тока, соответствующий результату измерений, и индикации полученного результата.
Анализаторы представляют собой портативные и настольные приборы непрерывного действия.
Анализаторы выпускаются в нескольких моделях, имеющих конструктивные особенности и различные технические и метрологические характеристики. Перечень моделей анализаторов, измеряемые параметры и конструктивные особенности представлены в таблице 1.
В состав анализаторов входят:
- контрольно-измерительное устройство, оснащенное дисплеем, клавишами управления и разъемами для подключения измерительных датчиков и соединительных проводов. К контрольно-измерительному устройству, в зависимости от модели анализатора, предусмотрено одновременное подключение от одного до четырех измерительных датчиков;
- первичный измерительный преобразователь (далее - датчик, электрод). Анализаторы могут оснащаться измерительными электродами и электродами сравнения, комбинированными электродами, кондуктометрическими датчиками, датчиками растворенного кислорода и датчиком температуры. В датчиках предусмотрена возможность термокомпенсации. Результаты измерений массовой концентрации растворенного кислорода, мг/дм3, могут быть также представлены в долях от концентрации насыщения, %; результаты измерений массовой концентрации ионов могут быть представлены в г/л, мг/л, мкг/л, ppm, ppb, рХ; результаты измерений молярной концентрации ионов могут быть представлены в моль/л, ммоль/л; результаты измерений удельной электрической проводимости (УЭП) могут быть представлены в См/м, мСм/см, мкСм/см, Ом^см.
Общий вид анализаторов представлен на рисунках 1-8.
На лицевой панели контрольно-измерительного устройства нанесено обозначение типа анализаторов «SILab». На корпусе контрольно-измерительного устройства расположена маркировочная табличка, которая содержит информацию о наименовании модели анализатора и серийном номере, состоящем из латинских букв и арабских цифр. Маркировочная табличка может содержать штрих-код с информацией о серийном номере.
Информация на маркировочную табличку на корпусе контрольно-измерительного устройства наносится типографским способом. Пример маркировочной таблички контрольноизмерительного устройства приведен на рисунке 9.
Серийный номер, однозначно идентифицирующий экземпляр средства измерений, присваивается по номеру контрольно-измерительного устройства и указывается на его маркировочной табличке.

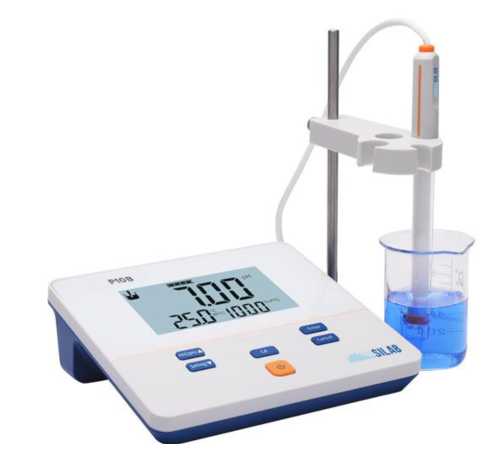

Рисунок 1 - Общий вид анализаторов жидкости SILab моделей Р10В, Е10В
Рисунок 2

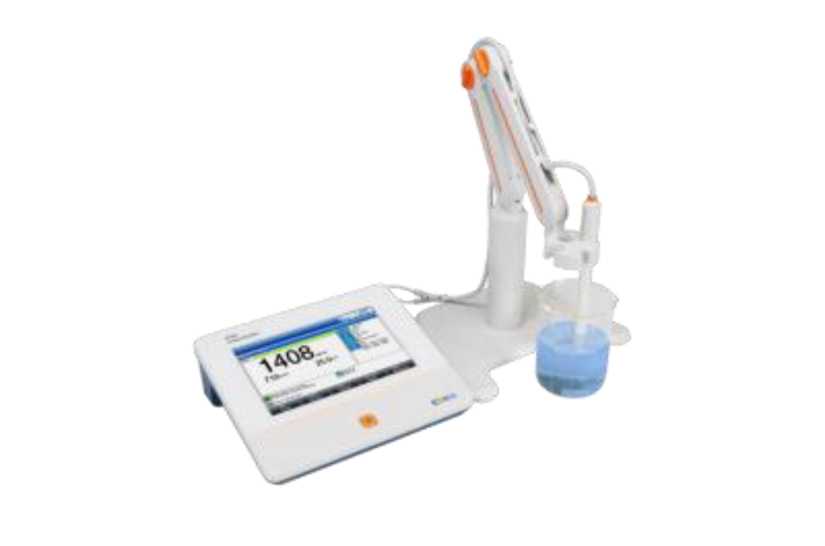

Общий вид анализаторов жидкости SILab моделей P20E, P20EM, E20E, E20EM

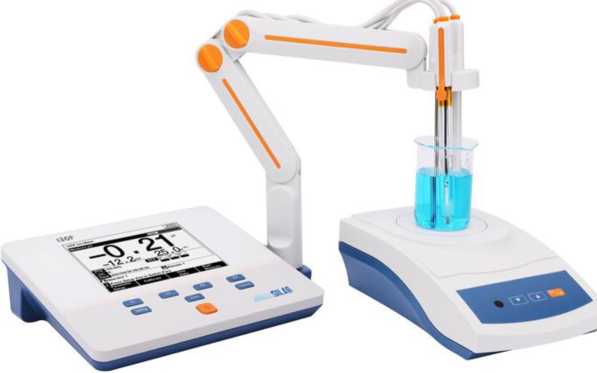

Рисунок 3 - Общий вид анализаторов жидкости SILab моделей I30F, I40F, M30F, M30F-A, P30F, P40F, E30F, E40F, D40F

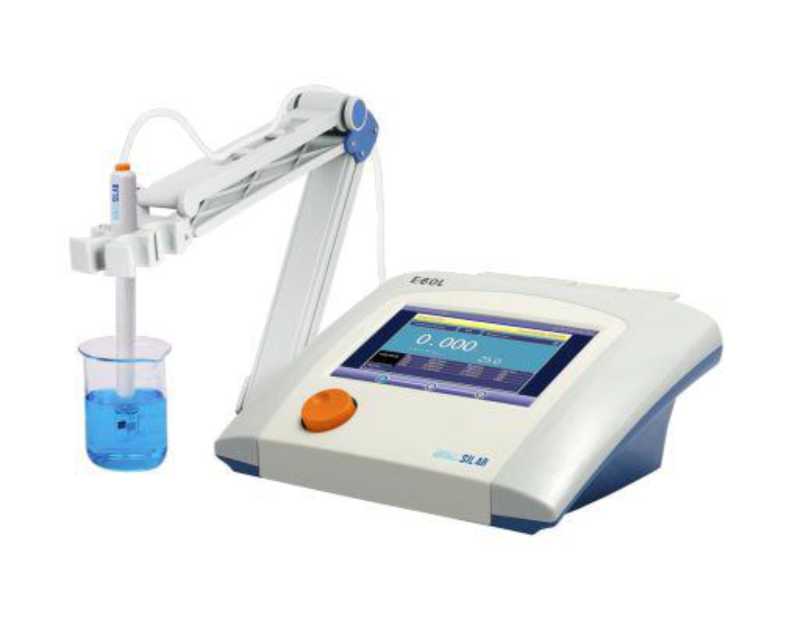

Рисунок 4 - Общий вид анализаторов жидкости SILab моделей M60L, P60L, I60L, E60L, D60L
Рисунок 5 - Общий вид анализаторов жидкости SILab моделей E50T, P50T, I50T, D50T, M50T, M50T-A

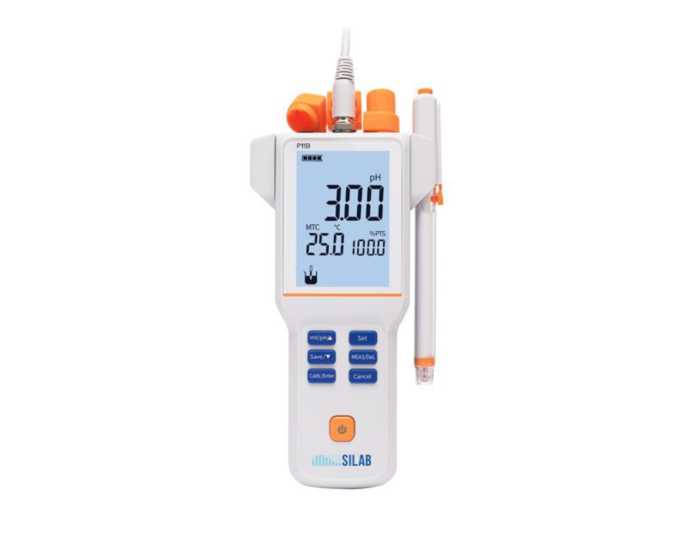

Рисунок 6 - Общий вид анализаторов жидкости SILab моделей P11B, P21E, E11B, E21E, D21E

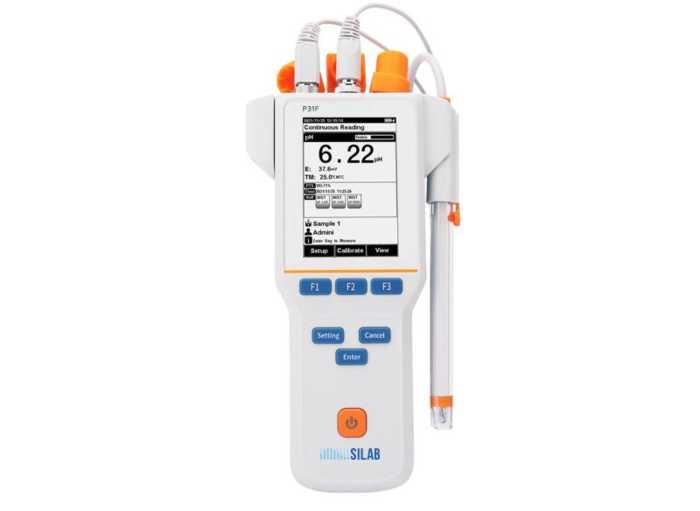

Рисунок 7 - Общий вид анализаторов жидкости SILab модели P31F, M31F-A, M31F, E31F, D31F

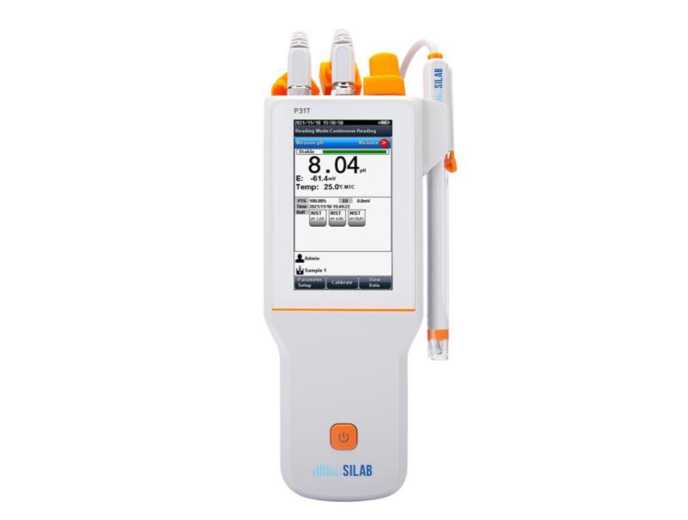

Рисунок 8 - Общий вид анализаторов жидкости SILab модели P31T, P51T, D51T, E51T, M31T, E31T, I31T, M51T, M51T-A, I51T, D511T
Рисунок 9 - Примеры маркировочной таблички контрольно-измерительного устройства с указанием серийного номера и штрих-кода (штрих-код может отсутствовать)
Пломбирование анализаторов изготовителем не предусмотрено.
Нанесение знака поверки на анализаторы не предусмотрено.
Таблица 1 - Перечень моделей и измеряемые параметры
| Модель | Исполнение | Измеряемые физические величины |
| P10B, P20EM | настольное | рН, ОВП |
| P11B | портативное | рН, ОВП |
| P20E, P30F, P40F, P50T, P60L | настольное | рН, ОВП, температура |
| P21E, P31F, P31T, P51T | портативное | рН, ОВП, температура |
| I30F, I40F, I50T, I60L | настольное | рН, ОВП, температура, массовая концентрация ионов |
| I31T, I51T | портативное | рН, ОВП, температура, массовая концентрация ионов |
| E10B, E20EM | настольное | удельная электрическая проводимость (УЭП) |
| E11B | портативное | удельная электрическая проводимость (УЭП) |
| E20E | настольное | удельная электрическая проводимость (УЭП), температура, общее солесодержание |
| E21E | портативное | удельная электрическая проводимость (УЭП), температура, общее солесодержание |
| E30F, E40F, E50T, E6OL | настольное | удельная электрическая проводимость (УЭП), общее солесодержание, температура |
| E31F, E31T, E51T | портативное | удельная электрическая проводимость (УЭП), общее солесодержание, температура |
| M30F, M50T, M60L | настольное | рН, ОВП, температура, массовая концентрация ионов, удельная электрическая проводимость (УЭП), общее солесодержание, массовая концентрация растворенного кислорода |
| M31F, M31T, M51T | портативное | рН, ОВП, температура, массовая концентрация ионов, удельная электрическая проводимость (УЭП), общее солесодержание, массовая концентрация растворенного кислорода |
| M30F-A, M50T-A | настольное | рН, ОВП, температура, массовая концентрация ионов, удельная электрическая проводимость (УЭП), общее солесодержание |
| M31F-A, M51T-A | портативное | рН, ОВП, температура, массовая концентрация ионов, удельная электрическая проводимость (УЭП), общее солесодержание |
Продолжение таблицы 1
| Модель | Исполнение | Измеряемые физические величины |
| D40F, D50T, D60L | настольное | температура, массовая концентрация растворенного кислорода |
| D21E, D31F, D51T, D511T | портативное | температура, массовая концентрация растворенного кислорода |
Анализаторы оснащены встроенным программным обеспечением. Основные функции программного обеспечения - обработка сигналов от первичного измерительного преобразователя, пересчет их в результат измерений в выбранных единицах измерений в соответствии с выбранным режимом, отображение результатов на пользовательском интерфейсе, передача и хранение результатов измерений.
Доступ к программному обеспечению исключён конструкцией анализаторов.
Идентификация версии встроенного программного обеспечения для моделей P30F, I30F, M30F, M30F-A, E30F, P31F, P31T, I31T, M31F, M31F-A, M31T, E31F, E31T, D31F, P40F, I40F, E40F, D40F, P50T, I50T, М50Т, M50T-A, E50T, D50T, P51T, I51T, M51T, M51T-A, E51T, D51T, D511T, M60L, P60L, I60L, E60L, D60L осуществляется при включении анализатора.
Идентификация версии встроенного программного обеспечения для моделей Р10В, Е10В, Р11В, Е11В, Р20ЕМ, Р20Е, E20EM, E20E, Р21Е, E21E, D21E не предусмотрена.
Влияние ПО учтено при нормировании метрологических характеристик анализаторов.
Уровень защиты программного обеспечения от непреднамеренного и преднамеренного изменения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения представлены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| M30F, M31F, M31T, М50Т, M51T, M60L, M30F-A, M31F-A, M50T-A, M51T-A, P30F, P31F, P31T, P40F, P50T, P51T, P60L, I30F, I31T, I40F, I50T, I51T, I60L, E30F, E31F, E31T, E40F, E50T, E51T, E60L, D31F, D40F, D50T, D51T, D511T, D60L | Р10В, Р11В, Р20ЕМ, Р20Е, Р21Е, Е10В, Е11В, E20EM, E20E, E21E, D21E | |
| Идентификационное наименование программного обеспечения | - | - |
| Номер версии (идентификационный номер) программного обеспечения, не ниже | 1.00 | - |
| Цифровой идентификатор программного обеспечения | - | - |
Метрологические характеристики анализаторов представлены в таблице 3, технические характеристики представлены в таблице 4, условия эксплуатации представлены в таблице 5.
Метрологические характеристики обусловлены моделью и составом анализаторов.
Таблица 3 - Метрологические характеристики анализаторов
| Наименование характеристики | Значение |
| Диапазон измерений рН | от 1 до 14 |
| Пределы допускаемой абсолютной погрешности измерений рН для моделей P10B, P11B, P20E, P20EM, P21E, P30F, I30F, M30F, M30F-A, P31T, P31F, I31T, M31F, M31F-A, M31T | ±0,1 |
| Пределы допускаемой абсолютной погрешности измерений рН для моделей P40F, I40F, P50T, I50T, P51T, I51T, M51T, M51T-A, M50T, M50T-A, P60L, I60L, M60L | ±0,03 |
| Диапазон измерений ОВП, мВ | от -133 до +1236 |
| Пределы допускаемой абсолютной погрешности измерений ОВП, мВ | ±6 |
| Диапазон измерений массовой концентрации ионов, г/дм3 | от 0,001 до 1 |
| Пределы допускаемой относительной погрешности измерений массовой концентрации ионов, % | ±5 |
| Диапазон измерений УЭП, См/м - в комплекте с датчиками DJS-1VC, DJS-1VTC - в комплекте с датчиками DJS-1VG, DJS-1VTG - в комплекте с датчиком DJS-1OVTC - в комплекте с датчиком DJS-0,1VTG - в комплекте с датчиком DJS-0,01VT | от 240-4 до 2 от 240-4 до 0,3 от 0,2 до 20 от 0,540-5 до 240-2 от 0,540-5 до 2-10-'1 |
| Пределы допускаемой приведенной к верхнему значению диапазона измерений погрешности измерений УЭП, % | ±2 |
| Диапазон измерений общего солесодержания (условно по KCl или NaCl), млн-1 (ppm) - в комплекте с датчиками DJS-1VC, DJS-1VTC - в комплекте с датчиками DJS-1VG, DJS-1VTG - в комплекте с датчиком DJS-1OVTC - в комплекте с датчиком DJS-0,1VTG - в комплекте с датчиком DJS-0,01VT | от 0,98 до 9,8*103 от 0,98 до 1,47-103 от 980 до 4,9-104 от 0,03 до 98 от 0,01 до 0,49 |
| Пределы допускаемой приведенной к верхнему значению диапазона измерений погрешности измерений общего солесодержания (условно по KCl или NaCl), % | ±0,5 |
| Диапазон измерений массовой концентрации растворенного кислорода, мг/дм3 | от 0,01 до 20 |
| Пределы допускаемой приведенной к верхнему значению диапазона измерений погрешности измерений массовой концентрации растворенного кислорода, % | ±2 |
| Диапазон измерений температуры, °С, для моделей P20E, P20EM, P21E, D21E, P30F, I30F, M30F, M30F-A, E30F, P31T, P31F, I31T, M31F, M31F-A, M31T, E31F, E31T, D31F, P40F, I40F, E40F, D40F, P50T, I50T, M50T, M50T-A, E50T, D50T, P51T, I51T, M51T, M51T-A, E51T, D51T, P60L, I60L, M60L, E60L, D60L | от 0 до +90 |
| для модели D511T | от 0 до +50 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±0,5 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон показаний рН для моделей P10B, P11B для моделей P20E, P20EM, P21E для моделей P30F, I30F, M30F, M30F-A, P31T, P31F, I31T, M31F, M31F-A, M31T, P40F, I40F, P50T, I50T, P51T, I51T, M51T, M51T-A, M50T, M50T-A, P60L, I60L, M60L | от -2 до 14 от -2 до 18 от -2 до 20 |
| Диапазон показаний ОВП, мВ для модели P11B для модели P10B для моделей P20E, P20EM, P21E для моделей P30F, I30F, M30F, M30F-A, P31T, P31F, I31T, M31F, M31F-A, M31T, P40F, I40F, P50T, I50T, P51T, I51T, M51T, M51T-A, M50T, M50T-A, P60L, I60L, M60L | от -1400 до +1400 от -1800 до +1800 от -1999 до +1999 от -2000 до +2000 |
| Диапазон показаний температуры, °C для моделей P20E, Е20Е, P21E, Е21Е, D21E, I30F, M30F, M30F-A, E30F, P31T, P31F, P60L, M31F, M31F-A, M31T, E31F, E31T, D31F для моделей E6OL,M6OL, I60L, D60L, I31T для модели E51T для моделей M51T, I50T для моделей P40F, I40F, E40F, D40F, P50T, M50T, M50T-A, E50T, D50T, P51T, I51T, P30F, M51T-A, D51T для модели D511T | от -5 до +110 от -5 до +130 от -5 до +135 от -10 до +130 от -10 до +135 от 0 до +50 |
| Диапазон показаний УЭП, См/м для моделей E10B, E11B для моделей E20E, Е2ОЕМ, Е21Е для моделей M31F, M31F-A, E31F для моделей M30F, M30F-A, E30F, E40F, M31T, E31T для моделей M50T, M50T-A, E50T для моделей M60L, E6OL, M51T, M51T-A, E51T | от 0 до 10 от 0 до 20 от 0 до 50 от 0 до 100 от 0 до 200 от 0 до 300 |
| Диапазон показаний общего солесодержания (условно по KCl или NaCl), млн-1 (ppm) для моделей E20E, Е21Е, для моделей M30F, M30F-A, E30F, M31F, M31F-A, E31F, M31T, E31T для моделей E40F, M50T, M50T-A, E50T, M60L, E6OL, M51T, M51T- A, E51T | от 0 до 105 от 0 до 3-105 от 0 до 106 |
| Диапазон показаний массовой концентрации растворенного кислорода, мг/дм3 (ppm) для моделей M30F, D21E, D511T для моделей M31F, D31F, M31T для моделей D40F, M50T, D50T, M60L, D60L, M51T, D51T | от 0 до 20 от 0 до 50 от 0 до 99,99 |
Продолжение таблицы 4
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота, Гц | 220±22 50±1 |
| Выходные сигналы постоянного тока, мА | от 4 до 20 |
| Цифровые интерфейсы связи | RS-485, USB |
| Масса, кг, не более: - для настольных исполнений - для портативных исполнений | 2,5 0,8 |
| Габаритные размеры контрольно-измерительных устройств (длина/ширина/высота), мм, не более: - для моделей M60L, P60L, E60L, I60L, D60L - для моделей M50T, M50T-A, P50T, E50T, I50T, D50T - для моделей P20E, P20EM, E20E, E20EM M30F, M30F-A, P30F, E30F, I30F, P40F, E40F, I40F, D40F - для моделей Р10В, Е10В - для моделей M31T, P31T, E31T, I31T, M51T, M51T-A, P51T, E51T, D51T, I51T, D511T - для моделейР11В, E11B, P21E, E21E, D21E, M31F, M31F-A, P31F, E31F, D31F | 280/280/130 220/195/68 242/195/68 200/160/63 255/90/40 225/80/35 |
| Габаритные размеры датчиков (длина/диаметр), мм, не более | 260/18 |
Таблица 5 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка до отказа, ч | 20500 |
| Средний срок службы, лет | 5 |
Таблица 6 - Условия эксплуатации
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от 0 до +60 от 30 до 80 от 84 до 106,7 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 7 - Комплектность анализаторов
| Наименование | Обозначение | Количество |
| Анализатор жидкости | SILab | 1 шт., модель в соответствии с заказом |
| датчик (электрод) | рН-электроды комбинированные: 962201, 962245, 962102, 962103, 962121, 962122, 962246, 962221, 962224, 962241, 962242, 962243, 962244, 962223, E-301-QC, E-201F, E-201-C, E-201, E-201-Z, E-201-P, 65-1C; рН-электрод измерительный 231-01 и электроды сравнения: C(K2SO4)-1-X, 217-01-Х, 232-01-Х; ОВП-электроды комбинированные: 501, ORP-503; датчик температуры T-818-Q; ионселективные электроды комбинированные: PF-202-C, PF-202, 972101, 972102, 972103, 972104, 972121, 701, 972207, 972124, 972105, 972106, 972125, 972126, 972123, 972140, 972122; ионселективные электроды измерительные: PF-2-01, PF-3-01, PCl-1-01, PBr-1-01, PI-1-01, PK-1-01, РСа-1-01, PCu-1-01, PPb-1-01, PBF4-1-01, PClO4-1-01, PNO3-1-01, PCN-1-01, PAg/S-1-01, PNH3-1-01, 972150 и электроды сравнения C(K2SO4)-1-X, 217-01-Х, 23201-Х; кондуктометрические датчики: DJS-0.01VT, DJS-0.1VTG, DJS-1VG, DJS-1VTG, DJS-1VTC, DJS-1VC, DJS-10VTC датчики растворенного кислорода: DO-957-Q, DO-958-Q, DO-958-L, DO-968-HC | модель и количество датчиков (электродов)в соответствии с заказом |
| Комплект принадлежностей и ЗИП | по заказу | |
| Руководство по эксплуатации | Руководство по эксплуатации. Анализаторы жидкости SILab | 1 экз. |
- приведены в документе «Анализаторы жидкости SILab. Модели E60L, E50T, E40F, E30F, E20E, E20EM, E10B. Руководство по эксплуатации», глава 5.5 «Измерение электропроводности», 5.7 «Измерение солености»;
- приведены в документе «Анализаторы жидкости SILab. Модели D60L, D50T, D40F. Руководство по эксплуатации», глава 5.5 «Измерение растворенного кислорода»;
- приведены в документе «Анализаторы жидкости SILab. Модели P51T, P31T, P31F, P21E, P11B. Руководство по эксплуатации», глава 5.4 «Измерение рН», глава 5.5 «Измерение ОВП»;
- приведены в документе «Анализаторы жидкости SILab. Модели I60L, I50T, I40F, I30F. Руководство по эксплуатации», глава 5.5 «Измерение рН», глава 5.6 «Измерение ионов»;
- приведены в документе «Анализаторы жидкости SILab. Модели M51T, M51T-A, M31T, M31F, M31F-A. Руководство по эксплуатации» глава 5.5 «Измерение рН», глава 5.6 «Измерение ионов», глава 5.7 «Измерение ОВП», глава 5.8 «Измерение электропроводимости», глава 5.10 «Измерение солености», глава 5.13 «Измерение растворенного кислорода»;
- приведены в документе «Анализаторы жидкости SILab. Модели E51T, E31T, E31F, E21E, E11B. Руководство по эксплуатации», глава 5.4 «Измерение электропроводности», глава 5.7 «Измерение содержания соли»;
- приведены в документе «Анализаторы жидкости SILab. Модели D511T, D51T, D31F, D21E. Руководство по эксплуатации», глава 5.4 «Измерение растворенного кислорода»;
- приведены в документе «Анализаторы жидкости SILab. Модели M60L, M50T, M50T-A, M30F, M30F-A. Руководство по эксплуатации», глава 5.5 «Измерение рН», глава 5.6
«Измерение ионов», глава 5.7 «Измерение ОВП», глава 5.8 «Измерение удельной электропроводности», глава 5.10 «Измерение солености», глава 5.13 «Измерение растворенного кислорода»;
- приведены в документе «Анализаторы жидкости SILab. Модели 151Т, 131Т.
Руководство по эксплуатации», глава 5.5 «Измерение рН», глава 5.6 «Измерение ионов», глава 5.7 «Измерение ОВП»;
- приведены в документе «Анализаторы жидкости SILab. Модели P60L, P50T, P40F, P30F, P20E, P20EM, P10B. Руководство по эксплуатации», глава 5.5 «Измерение рН», глава 5.6 «Измерение ОВП».
Приказ Федерального агентства по техническому регулированию и метрологии от 9 февраля 2022 г. № 324 «Об утверждении Государственной поверочной схемы для средств измерений показателя рН активности ионов водорода в водных растворах»;
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2771 «Об утверждении Государственной поверочной схемы для средств измерений удельной электрической проводимости жидкостей»;
Приказ Федерального агентства по техническому регулированию и метрологии от 25 июля 2023 г. № 1505 «Об утверждении Государственной поверочной схемы для средств измерений массовой концентрации растворенных в жидких средах газов (кислорода, водорода и углекислого газа)»;
Приказ Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;
Приказ Федерального агентства по техническому регулированию и метрологии от 10 июня 2021 г. № 988 «Об утверждении Государственной поверочной схемы для средств измерений содержания органических и элементорганических компонентов в жидких и твердых веществах и материалах»;
Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
ГОСТ 8.450-81 «ГСИ. Шкала окислительных потенциалов водных растворов».
