| Номер в госреестре | 93307-24 |
| Наименование СИ | Преобразователи разности давлений |
| Обозначение типа СИ | TX3351 |
| Изготовитель | "CHANGZHOU TIANLI INTELLIGENT CONTROL CO., LTD.", Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 26.09.2029 |
| МПИ (интервал между поверками) | 2 года - для преобразователей разности давлений с пределами допускаемой основной приведенной к настроенному диапазону измерений погрешности ±0,05 %; 3 года – для преобразователей разности давлений с пределами допускаемой основной приведенной к настроенном |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи разности давлений TX3351 (далее - преобразователи) предназначены для непрерывных измерений и преобразования измеренных значений разности давлений жидкостей и газов в унифицированный выходной сигнал постоянного тока и (или) цифровой выходной сигнал.
Конструктивно преобразователи состоят из корпуса с крышкой, в котором размещены электронный блок и чувствительный элемент в виде измерительной ячейки.
Принцип действия преобразователей основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента первичного преобразователя (кремниевой мембраны). Измеряемое давление, подаваемое во входную камеру, вызывает деформацию мембраны измерительной ячейки и под действием пьезоэлектрического эффекта происходит изменение сопротивления резистивных элементов, а вследствие этого, изменение выходного электрического сигнала. Электрический сигнал преобразуется аналого-цифровым преобразователем в цифровой код, пропорциональный приложенному давлению. Цифровой код передается на дисплей, а также на устройство, формирующее унифицированный выходной сигнал постоянного тока от 4 до 20 мА, совмещенный с цифровым сигналом на базе HART-протокола.
В зависимости от типа измеряемого давления и от способа присоединения к процессу преобразователи имеют следующие модификации:
TX3351-DP - преобразователь разности давления;
TX3351-DL - преобразователь разности давления с фланцем бокового монтажа;
TX3351-DR - преобразователь разности давления с двумя фланцами.
Преобразователи имеют различные исполнения, отличающиеся метрологическими и техническими характеристиками; наличием и видами взрывозащиты; наличием дисплея, типами присоединений к процессу.
Обозначение исполнения преобразователя:
ТХ3351- XX XX X
Модификация
Пределы допускаемой основной
приведенной погрешности измерений в соответствии с Таблицей 2
Код диапазона измерений в соответствии с Таблицей 2

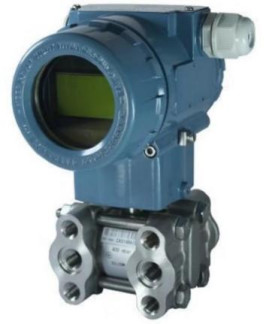

Общий вид преобразователей представлен на рисунке 1.
Заводской номер, идентифицирующий каждый экземпляр средства измерений в виде цифрового обозначения по системе нумерации изготовителя наносится способом лазерной гравировки на металлическую табличку, прикрепленную на корпус преобразователя. Изображение места нанесения заводского номера представлено на рисунке 2.
Конструкция преобразователей не предусматривает нанесение на корпус знака поверки.
Пломбирование преобразователей не предусмотрено.
TX3351-DP
TX3351-DL
TX3351-DR
Рисунок 1 - Общий вид преобразователей

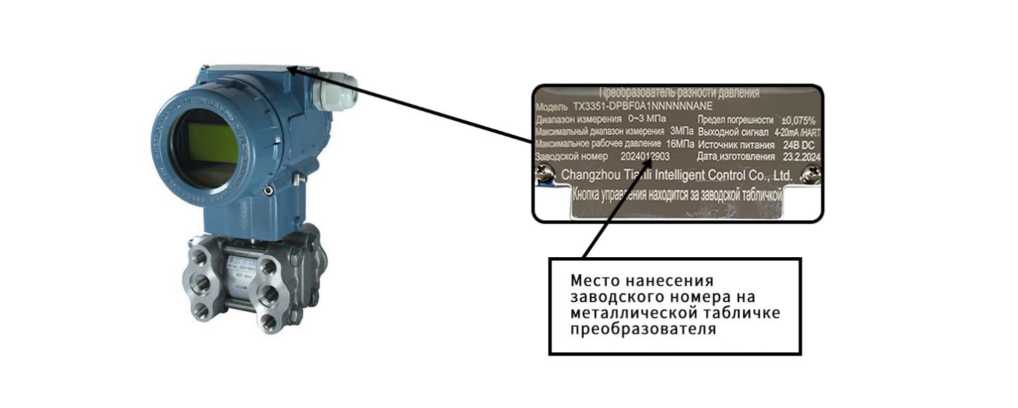

Место нанесения заводского номера на металлической табличке преобразователя
J.**1- Changzhou Tir.ili Intelligent Control Co., Ltd. J-; ДД^Кнопка управления находится за заводской тэбличи:
нреооразоаатель разности давления
Модель TX3351-DPBF0A1NNNNNNANE
Диапазон измерения 0-3 МПа Предел погрешности 10.075%
Мзсимальный диапазон измерения ЗМПа Выходной сигнал «OM.HWT
Максимальное рабочее давление 16МПа Источник питания 24В DC
Заводской номер 2024012903 Дата.изготовления 2322024
Рисунок 2 - Место нанесения заводского номера
Преобразователи разности давлений TX3351 имеют встроенное метрологически значимое программное обеспечение (далее - ПО).
Встроенное метрологически значимое ПО используется для установки и настройки рабочих параметров измерений, передачи результатов измерений, самодиагностики преобразователей; записи и хранения измеренных данных.
Конструкция преобразователей исключает возможность несанкционированного влияния на ПО и измерительную информацию, вследствие этого ПО не оказывает влияния на метрологические характеристики преобразователя.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Таблица 1 - Идентификационные данные встроенного программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | HART |
| Номер версии (идентификационный номер) ПО, не ниже | 7.0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Модификация | Код диапазона измерений | Минимальный верхний предел измерений, Pmin, кПа | Максимальный верхний предел измерений, Ртах, кПа | Давление перегрузки, МПа | Пределы допускаемой основной приведенной (к настроенному диапазону измерений) погрешности измерений, у, % | Пределы допускаемой дополнительной приведенной к настроенному диапазону измерений погрешности, вызванной отклонением температуры окружающей среды от нормальных условий измерений, удоп%/10 °C |
| TX3351-DP | A | 0,5 | 1 | 7 | ±0,075 1) | ± (0,45-K+0,25) |
| B | 0,6 | 6 | 40 | ± (0,30<K+0,20) | ||
| C | 2,0 | 40 | 40 | ±0,05 1) | ± (0,20<K+0,10) | |
| D | 2,5 | 250 | 40 | |||
| F | 30 | 3000 | 40 | |||
| TX3351-DL | B | 0,6 | 6 | 16 | ±0,075 1) | ± (0,30<K+0,20) |
| C | 2,0 | 40 | 16 | ±0,05 1) | ± (0,20-K+0,10) | |
| D | 2,5 | 250 | 16 | |||
| F | 30 | 3000 | 16 | |||
| TX3351-DR | B | 0,6 | 6 | 16 | ±0,075 1) | ± (0,30<K+0,20) |
| C | 2,0 | 40 | 16 | ±0,05 1) | ± (0,20<K+0,10) | |
| D | 2,5 | 250 | 16 | |||
| F | 30 | 3000 | 16 |
Примечания:
1) Если K > 10, то основная приведенная (к настроенному диапазону измерений) погрешность измерений составит 0,0075 %^K, где K = ДИмакс / ДИнастр. (ДИмакс - максимальный диапазон измерений; ДИнастр - настроенный диапазон измерений);
Преобразователи имеют функцию выбора других единиц измерений давления, допускаемых к применению в Российской Федерации.
Нижний предел измерений равен нулю.
Вариация выходного сигнала Yr не должна превышать значения допускаемой основной приведенной (к настроенному диапазону измерений) погрешности измерений |у|.
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Выходные сигналы: - аналоговый (в виде сигналов постоянного тока), мА - цифровой | от 4 до 20 HART |
| Напряжение питания постоянного тока, В | от 12 до 42 |
| Нормальные условия: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от +21 до +25 80 от 84,0 до 106,7 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от -55 до +60; от -20 до +60 1); от -40 до +60 2) 95 от 84,0 до 106,7 |
| Масса, кг, не более | 25 |
| Габаритные размеры (высота^ширина^длина), мм, не более: 1) | 200x150x150 |
| Маркировка взрывозащиты | 0Ex ia IIC T4 Ga X Ex tb IIIC T80°C.. ,T130°C Db X или 1Ex db IIC T6...T4 Gb X Ex tb IIIC T80°C.T130°C Db X |
| Примечания: 1) Для преобразователей с жидкокристаллическим дисплеем (ЖК-дисплеем). Воздействие температуры окружающего воздуха ниже минус 25 °С не приводит к повреждению ЖК-дисплея, при этом показания ЖК-дисплея могут быть нечитаемыми, частота его обновления снижается. Работоспособность ЖК-дисплея не влияет на метрологические характеристики и работоспособность преобразователя давления. 2) Для преобразователей с OLED-дисплеем. | |
Таблица 3 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка на отказ, ч, не менее | 100000 |
| Средний срок службы, лет, не менее | 10 |
наносится на титульный лист паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Преобразователь разности давлений | Модификация в соответствии с заказом | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе 5 «Принцип действия» Руководства по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии от 31 августа 2021 г. № 1904 «Об утверждении Государственной поверочной схемы для средств измерений разности давления до 1405 Па»;
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Стандарт предприятия фирмы «CHANGZHOU TIANLI INTELLIGENT CONTROL CO., LTD.», Китай.
