Гири ГЭ-П, 93309-24

Назначение

Гири ГЭ-П (далее - гири) предназначены для хранения и передачи единицы массы в качестве средства измерений и эталонных гирь по Государственной поверочной схеме для средств измерений массы.

Описание

Принцип действия гирь основан на пропорциональности их массы и веса, воздействующего на твердую поверхность, на которой они покоятся. О массе испытуемых гирь судят по массе уравновешивающих их эталонных гирь и отношению соответствующих им показаний весов.

Гири изготавливают:

- номинальных значений массы от 50 мкг до 500 мкг (микрограммовые гири);

- номинальных значений массы от 1 мг до 20 кг класса точности Ei по ГОСТ OIML R 111-1-2009.

Гири номинальных значений массы от 0,05 мг до 0,5 мг изготавливаются из алюминия или алюминиевого сплава в виде проволок.

Гири массой от 1 мг до 500 мг изготавливаются в виде плоских многоугольных пластин или проволок имеющих форму: 1 мг, 10 мг, 100 мг - треугольника или одного сегмента; 2 мг, 20 мг, 200 мг - квадрата или двух сегментов; 5 мг, 50 мг, 500 мг - пятиугольника или пяти сегментов.

Гири массой от 1 г до 20 кг изготавливаются цилиндрической формы с головкой и без головки.

Гири выполнены из одного куска материала и не имеют подгоночных полостей.

Гири изготавливают из материала в соответствии с требованиями ГОСТ OIML R 111-1-2009.

Гири выпускают отдельно и в наборах. Состав наборов и маркировка гирь - по ГОСТ OIML R 111-1-2009.

Набор может состоять из гирь, образующих одну или несколько декад номинальных значений массы. Набор гирь, состоящий из одной или нескольких декад, может включать в себя дополнительные гири. Состав каждой декады соответствует одному из следующих числовых рядов, где n - целое положительное или отрицательное число, или нуль:

- (1;1;2;5) • 10n кг;

- (1;1;1;2;5) • 10n кг;

- (1;2;2;5) • 10n кг;

- (1;1;2;2;5) • 10n кг.

Набор гирь может также состоять из нескольких гирь одного номинального значения массы.

Гири могут быть сформированы в виде комплекта и помещены в один футляр по заявлению заказчика. При этом каждая гиря со своим паспортом входит в комплект как отдельное средство измерений со своим заводским номером, который приводится на маркировочной табличке.

На отдельные гири и гири, входящие в состав набора, по заявлению заказчика может быть нанесена маркировка пользователя в соответствии с ГОСТ OIML R 111-1-2009.

Для отличия гирь одной и той же массы, входящих в набор в двух или трёх экземплярах, на головке (верхней поверхности гирь) наносят точки или звёздочки, проволочные гири имеют дополнительные сегменты.

На гири наносится маркировка в соответствии с ГОСТ OIML R111-1-2009.

Заводской номер гирь и наборов гирь массой от 1 г до 20 кг наносится с помощью лазерной гравировки на дне гири. Заводской номер гирь и наборов гирь массой от 1 мг до 500 мг, выполненных в форме многоугольных пластин, наносится на задней стороне гири с помощью лазерной гравировки. Так же номера гирь и наборов гирь от 1 г до 20 кг приведены на маркировочной табличке, расположенной на футляре гирь или набора гирь.

Заводской номер гирь и наборов гирь массой от 50 мкг до 500 мг, выполненных из проволоки, приведен только на маркировочной табличке, расположенной на футляре гирь или набора гирь.

Гири имеют обозначение: «ГЭ-П (Н) - ХХХ у» с указанием класса точности по ГОСТ OIML R 111-1-2009 (для микрограммовых гирь класс точности не указывается), где Н -набор, ХХХ - номинальное значение массы гири, у - единица измерения массы: кг, г, мг или мкг.

Наборы гирь и отдельные гири упакованы в футляры.

Общий вид гирь приведен на рисунках 1 - 6.

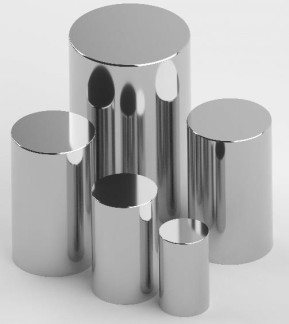

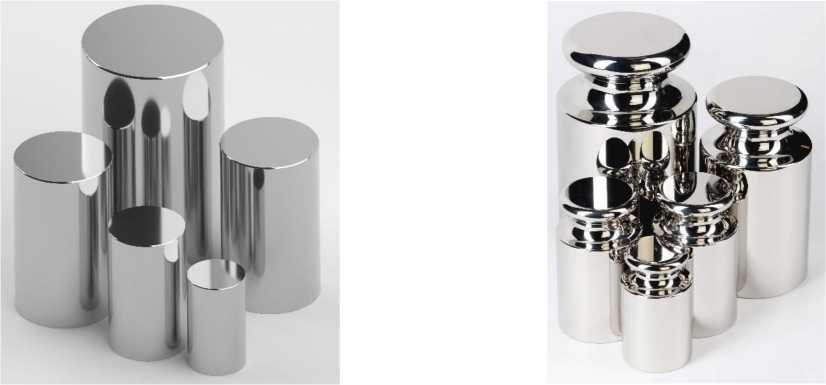

Рисунок 1 - Общий вид гирь 1 г - 20 кг цилиндрической формы без головки и с головкой

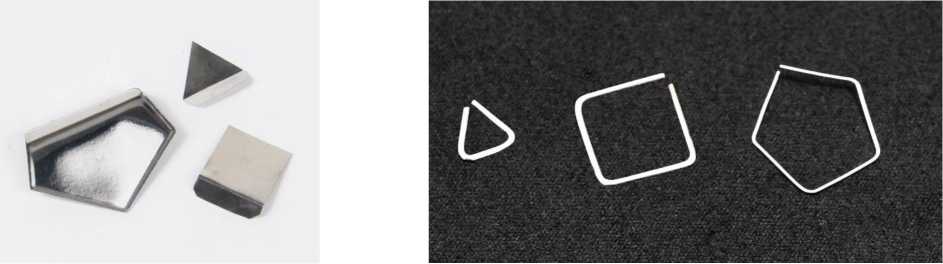

Рисунок 2 - Общий вид гирь миллиграммовых в виде проволок и пластинок

Рисунок 3 - Общий вид микрограммовых гирь

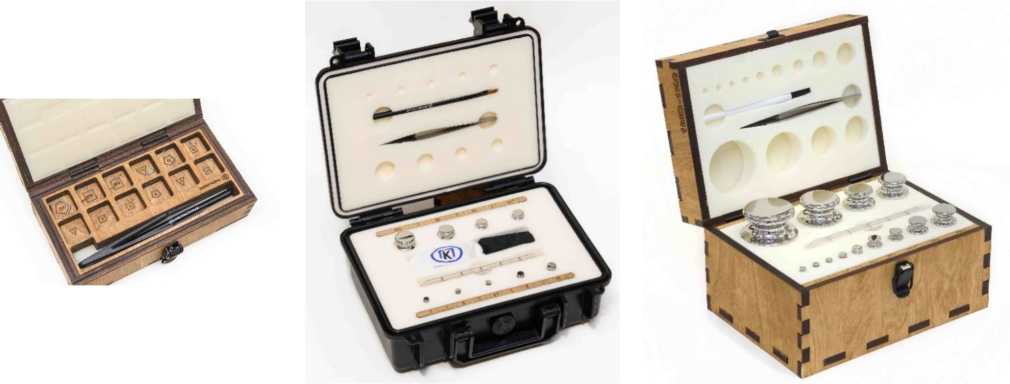

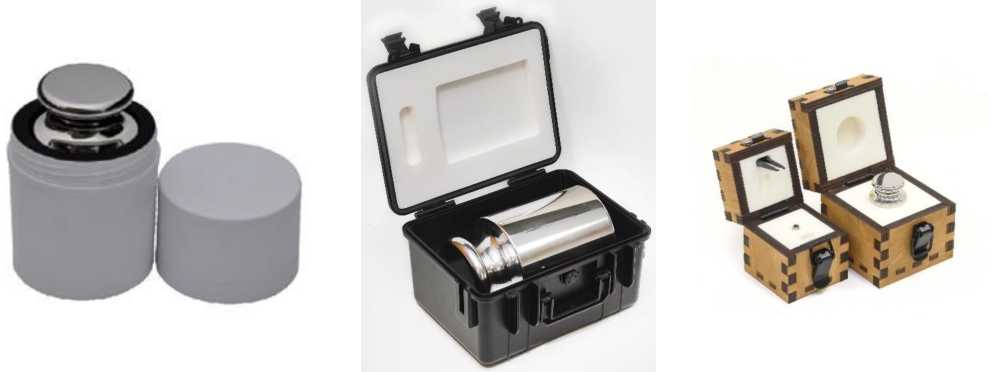

Рисунок 4 - Общий вид гирь в футлярах

Рисунок 5 - Общий вид наборов гирь

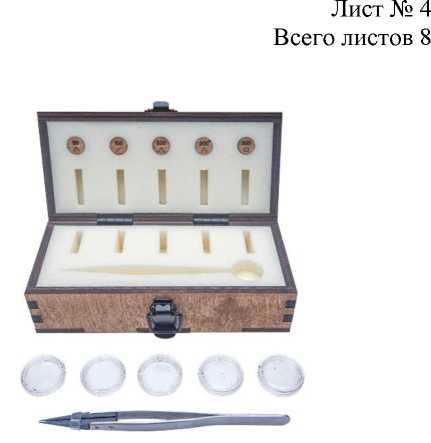

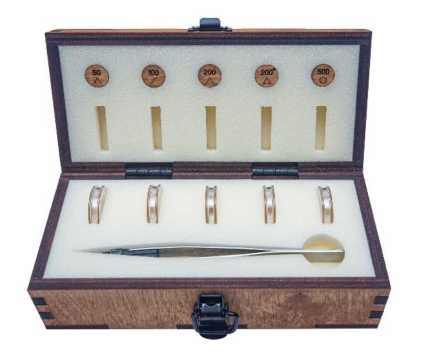

Рисунок 6 - Общий вид наборов микрограммовых гирь

Пломбирование гирь не предусмотрено.

Нанесение знака поверки на средство измерений не предусмотрено. При первичной поверке гирь в паспорт средств измерений вносят запись о проведенной поверке.

Маркировки пользователя

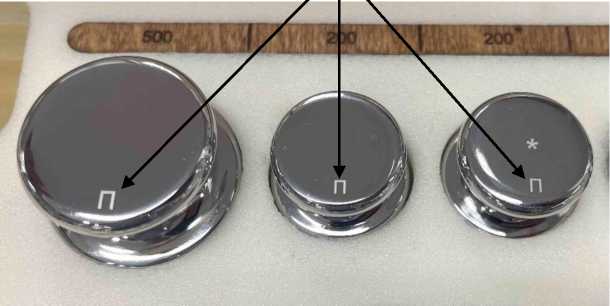

Рисунок 7 - Пример нанесения маркировки пользователя

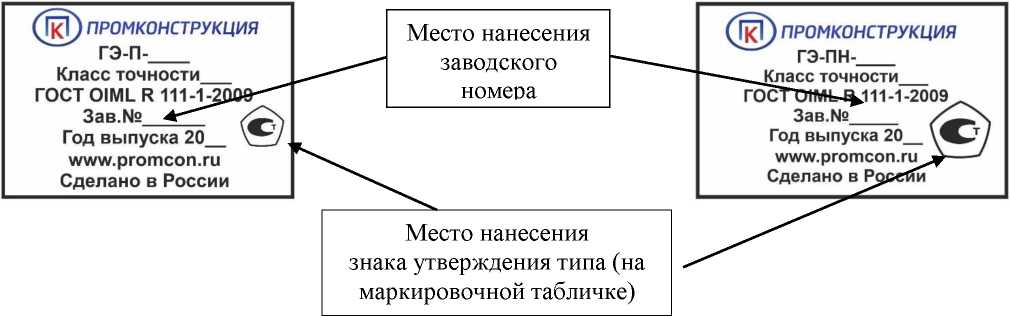

Рисунок 8 - Общий вид маркировочных табличек класса точности E1

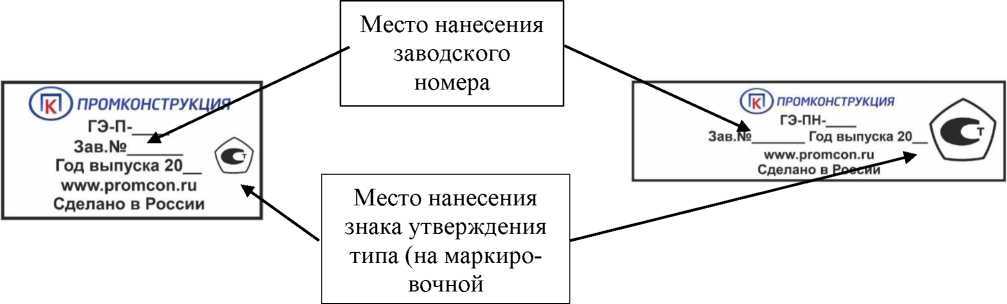

Рисунок 9 - Общий вид маркировочных табличек микрограммовых гирь

Технические характеристики

Таблица 1 - Пределы допускаемой абсолютной погрешности гирь

Таблица 2 - Диапазоны допускаемых значений плотности материала гирь

Таблица 3 - Максимальные значения шероховатости поверхности гирь

Таблица 4 - Пределы допускаемых абсолютных значений остаточной намагниченности М, выраженные в единицах остаточной магнитной индукции ицМ.__________________________

Таблица 5 - Пределы допускаемых абсолютных значений магнитной восприимчивости %.

Таблица 6 - Пределы допускаемой абсолютной погрешности микрограммовых гирь

Таблица 7 - Основные технические характеристики

Таблица 8 - Показатели надежности

Знак утверждения типа

наносится на титульный лист паспорта типографским способом и на табличку, закрепленную на наружной поверхности футляра для гирь.

Комплектность

Таблица 8 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 3 «Описание и характеристики» и разделе 4 «Указания по эксплуатации» документов: ГПМР.404221.003ПС «Гири ГЭ-П. Гири класса точности Е1. Паспорт»; ГПМР.404221.004ПС «Гири ГЭ-П. Микрограммовые гири. Паспорт»; ГПМР.404221.005ПС «Гири ГЭ-ПН. Набор гирь класса точности Е1. Паспорт»; ГПМР.404221.006ПС «Гири ГЭ-ПН. Набор микрограммовых гирь. Паспорт».

Нормативные документы

ГОСТ OIML R 111-1-2009 ГСИ. Гири классов Е1, Е2, F1, F2, M1, M1-2, M2, M2-3 и М3. Часть 1. Метрологические и технические требования. Испытания;

Государственная поверочная схема для средств измерений массы, утвержденная приказом Росстандарта от 4 июля 2022 г. № 1622;

ГПМР.404221.002ТУ «Гири ГЭ-П. Технические условия».
