| Номер в госреестре | 93313-24 |
| Наименование СИ | Расходомеры поплавковые |
| Обозначение типа СИ | MTF |
| Изготовитель | Dandong Top Electronics Instrument (Group) Co., Ltd, Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 27.09.2029 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры поплавковые MTF (далее - расходомеры) предназначены для измерений объемного расхода газа и жидкости.
Принцип действия расходомеров основан на зависимости перемещения тела (поплавка), находящегося в потоке и воспринимающего динамическое давление обтекающего его потока, от объемного расхода среды.
Расходомеры состоят из проточной части и измерительного преобразователя. Проточная часть представляет собой металлическую трубу диаметром от 15 до 100 мм с измерительным кольцом и поплавком переменного сечения с магнитом. Поток измеряемой среды проникает в проточную часть с ее нижней стороны, поднимая поплавок на высоту пропорциональную значению расхода. Магнит поплавка через трубку из немагнитного металла взаимодействует с магнитом механического отсчетного устройства измерительного преобразователя. Измерительный преобразователь предназначен для преобразования линейного перемещения поплавка, отображения измеренного значения объемного расхода и формирования выходного сигнала.
Расходомеры имеют следующую структуру условного обозначения:
MTF
| и | л | л | л / | л | Л | Л Температура измеряемой среды: - D - от 0 до 200 °C; - G - от -40 до 0 °С, от 200 до 300 °С/ | |
| Вид взрывозащиты: - 0 - отсутствует; - i - искробезопасная электрическая цепь; d - взрывонепроницаемая оболочка. | |||||||
| Материал проточной части: Р - футеровка PTFE; 3 - сталь 304; 4 - сталь 316; 6 - сталь 316L. | |||||||
Номинальный диаметр: 2 - DN15; 3 - DN20; 4 - DN25; 6 - DN40; 7 -DN50; 9 - DN80; 10 - DN100.
- Z - с возможностью демпфирования;
- W - без возможности демпфирования.
Номинальное давление: ......3 - PN16 (1,6 МПа); 4 - PN20 (2,0 МПа); 5 - PN25 (2,5
МПа); 6 - PN40 (4,0 МПа); 7 - PN50 (5,0 МПа); 8 - PN63 (6,3 МПа); 9 - PN100 (10,0 МПа)...........;
Интерфейсы измерительного преобразователя:
- A - стрелочный индикатор;
- B - цифровой ЖК-дисплей, удалённая передача, двухпроводной токовый выход от 4 до 20 мА ;
- C - стрелочный индикатор, удалённая передача, двухпроводной токовый выход от 4 до 20 мА ;
- D-стрелочный индикатор, цифровой ЖК-дисплей, удалённая передача,
двухпроводной токовый выход от 4 до 20 мА;
Заводской номер, состоящий из арабских цифр, наносится методом лазерной гравировки на маркировочную табличку, расположенную на корпусе расходомера. Конструкцией расходомера не предусмотрено нанесение знака поверки и пломбирование. Знак поверки наносится в паспорт прибора или свидетельство о поверке в соответствии с действующим
законодательством.
MTF-A
MTF-B/MTF-C
MTF-D

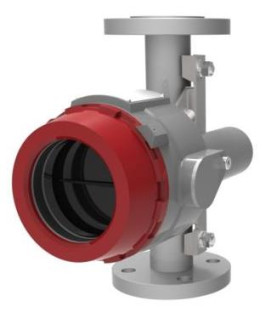

Рисунок 1 - Общий вид расходомеров
| О | [х ER[ DandongTop Electronics Instrument (Group) Со., Ltd | О | |||
| Наименование: Расходомер поплавковый MTF | |||||
| Маркировка взрывозащиты: Exia НСТ4/Т5 Ga: Exdb ПСТЗ~Т5 Gb | |||||
| Модель | MTF-B4W2/2iD | Заводской номер | 221101017 | ------ | |
| Напряжение питания | 24V | Выходной сигнал | 4"20тА | ||
| Температура окружающей среды | -4D-+801C | Температура измеряемой среды | ■40-+300'С | ||
| Диапазон измерений | 55-550L/h | Класс защиты | IP66 | ||
| Платность | lg/cm! | Точность | ±2% _ | ||
| и | Давление | 2.5Mpa | Дата изготовления | 01.02.2023 | и |
Рисунок 2 - Общий вид (схема) маркировочной таблички расходомеров
Место нанесения заводского номера
Расходомеры имеют встроенное программное обеспечение (далее - ПО).
ПО обеспечивает обработку сигналов измерительного преобразователя, вычисление расхода и объема, отображение информации на ЖК-дисплее, архивирование данных, обмен информацией с внешними устройствами посредством токового выхода и протоколу HART, формирование выходных сигналов. Разделения ПО на метрологически значимую часть ПО и метрологически незначимую часть ПО нет. Метрологические характеристики расходомеров нормированы с учетом влияния ПО. ПО устанавливается (прошивается) в память расходомеров при изготовлении и не может быть считано через какой-либо интерфейс и изменено. Конструкция средств измерений исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию. Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений объемного расхода воды, м3/ч | от 0,0025 до 1001) |
| Диапазон измерений объемного расхода воздуха, м3/ч | от 0,07 до 18001) |
| 1) Конкретное значение указано в паспорте | |
Продолжение таблицы 1
| Пределы допускаемой относительной погрешности измерений объемного расхода, % - DN15, DN20 - DN25 - DN100 | ±2 ±1 |
| 1) Конкретные значения приведены в паспорте. | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | 24-612 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от -40 до +801) от 35 до 95 от 84,0 до 106,7 |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 450 410 370 |
| Масса, кг, не более | 165 |
| Средний срок службы, лет, не менее | 10 |
| Средняя наработка на отказ, ч, не менее | 17520 |
| Степень защиты оболочки | IP66 |
| Маркировка взрывозащиты | Ex ia П C T5/T4 Ga, Ex d П C T6/T5/T4/T3 Gb |
| 1) Работоспособность ЖК-дисплея обеспечивается в диапазоне температуры окружающей среды от -35 до +80 °С. | |
знак утверждения типа наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность
| Наименование | Обозначение | Количество, шт./экз. |
| Расходомер поплавковый | MTF | 1 |
| Руководство по эксплуатации | — | 1 |
| Паспорт | — | 1 |
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
Стандарт предприятия Dandong Top Electronics Instrument (Group) Co., Ltd.
«Расходомеры поплавковые MTF».
