| Номер в госреестре | 93319-24 |
| Наименование СИ | Меры счетной концентрации частиц в воде |
| Обозначение типа СИ | МСК-В-0 |
| Изготовитель | Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ"), Московская обл., г. Солнечногорск, р.п. Менделеево, промзона ФГУП ВН |
| Год регистрации | 2024 |
| Срок свидетельства | 27.09.2029 |
| МПИ (интервал между поверками) | Первичная поверка до ввода в эксплуатацию |
| Описание типа | скачать |
| Методика поверки | скачать |
Меры счетной концентрации частиц в воде МСК-В-0,4 (далее - меры) предназначены для воспроизведения и передачи единицы счетной концентрации частиц в воде средствам измерений дисперсных параметров взвесей и аэрозолей.
Меры представляют собой суспензии монодисперсных частиц полистирольного латекса в водной среде, расфасованные в пластиковые флаконы.
Принцип работы мер основан на воспроизведении счетной концентрации частиц заданного размера, взвешенных в мерах. Действительное значение меры счетной концентрации частиц в воде определяется при выпуске из производства, и указывается в паспорте на партию.

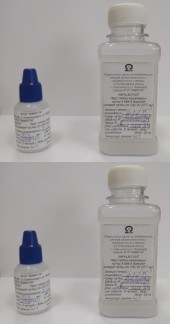

Общий вид мер представлен на рисунке 1.
Рисунок 1 - Общий вид мер счетной концентрации частиц в воде МСК-В-0,4
Пломбировка мер не предусмотрена.
Идентификационные данные мер (название, тип, объем фасовки, воспроизводимая счетная концентрация частиц, дата изготовления, срок годности, а также номер партии и наименование изготовителя) включены в маркировку, которая в виде нестираемой этикетки наносится на пластиковый флакон, в котором содержится мера. Этикетка выполнена типографским методом, обеспечивающим прочтение и сохранность маркировки в процессе эксплуатации мер. Заводской номер имеет буквенно-цифровой формат. Этикетка с идентификационными данными мер представлена на рисунке 2.
ФГУП ВНИИФТРИ"
Московская обл., Солнечногорский р-н, п/о Менделеева
Мера счетной концентрации частиц В боде МГК-В-___________
а % ТУ20.16.20-002-02567567-2023
Значение счетной концентрации м'3
——Р°змеР частиц__________ мкм Дата изготовления^_________
[рок годности 12 месяцев с даты изготоВения
Температура хранения 5±2 '[ Объем мл
Рисунок 2 - Этикетка с идентификационными данными мер
Нанесение знака утверждения типа и знака поверки непосредственно на меры не предусмотрено.
Таблица 1- Метрологические характеристики____________________________________________
| Наименование характеристики | Значение |
| Номинальное значение* счетной концентрации частиц (допускаемые значения счетной концентрации частиц) в воде в диапазоне размеров частиц от 0,36 до 0,44 мкм, м-3 | от 108 до 1018 |
| Пределы допускаемой относительной погрешности воспроизведения номинального значения* счетной концентрации частиц (допускаемых значений счетной концентрации частиц) в воде в диапазоне размеров частиц от 0,36 до 0,44 мкм, % | ±8 |
| * - Действительное значение счетной концентрации частиц в воде приведено в эксплуатационной документации при выпуске из производства | |
Таблица 2- Основные технические характеристики
| Наименование характеристики | Значение |
| Номинальный объем фасовки мер, см3 | 15; 125 |
| Срок годности, месяцев | 12 |
| Условия эксплуатации мер: температура окружающей среды, °С относительная влажность окружающего воздуха, %, не более атмосферное давление, кПа | от +20 до +30 80 от 84 до 106,7 |
наносится на титульный лист руководства по эксплуатации и паспорта мер методом компьютерной графики.
Таблица 3- Комплектность мер
| Наименование | Обозначение | Количество |
| Меры счетной концентрации частиц в воде МСК-В-0,4 | — | 1 шт. |
| Паспорт | — | 1 экз. |
| Руководство по эксплуатации | — | 1 экз. |
приведены в разделе 4 «Порядок применения» документа «Меры счетной концентрации частиц в воде МСК-В-0,4. Руководство по эксплуатации».
Приказ Росстандарта от 30 декабря 2021 г. № 3105 «Об утверждении Государственной поверочной схемы для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»;
ТУ 20.16.20-002-02567567-2024. Меры счетной концентрации частиц в воде МСК-В. Технические условия.
