| Номер в госреестре | 93321-24 |
| Наименование СИ | Скобы рычажные |
| Обозначение типа СИ | СР |
| Изготовитель | Guilin Measuring & Cutting Tool Co., Ltd., КНР |
| Год регистрации | 2024 |
| Срок свидетельства | 27.09.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Скобы рычажные СР (далее по тексту - скобы) предназначены для измерений наружных линейных размеров деталей относительным методом.
Принцип действия скоб основан на измерении разности показаний по отсчетному устройству между начальным (нулевым) показанием и показанием при установке измеряемой детали. Начальный (нулевой) отсчет осуществляется по мерам длины концевым плоскопараллельным, устанавливаемым между измерительными поверхностями скобы.
Скобы состоят из корпуса с теплоизоляционными накладками, переставной пятки со стопорным устройством, подвижной пятки, механизма отвода подвижной пятки, встроенного отсчетного устройства, подвижных указателей пределов допуска или без них, регулируемого центрирующего упора или без него. Переставная пятка и подвижная пятка скоб оснащены твердым сплавом.
Переставная пятка представляет собой микропару и перемещается вдоль линии измерения при помощи специальной гайки. Подвижная пятка под действием усилия также перемещается вдоль линии измерения. Величина этого перемещения измеряется с помощью отсчетного устройства.
Скобы могут изготавливаться правые и левые.
Скобы с индексами IP54 имеют степень защиты IP54 по ГОСТ 14254-96 от проникновения пыли и влаги.
Скобы изготавливаются в исполнениях 1 и 2, отличающихся между собой погрешностью измерений, допусками плоскостности и параллельности, размахом показаний. Сведения об исполнении скоб указываются в паспорте и заполняются от руки.
Товарный знак наносится на паспорт скоб типографским методом и на циферблат,
или теплоизоляционную накладку, или переставную пятку краской или методом лазерной маркировки.
Диапазон измерений и цена деления скоб наносятся на циферблат отсчетного устройства, или теплоизоляционную накладку, или переставную пятку краской или методом лазерной маркировки.
Заводской номер в виде цифрового или цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на теплоизоляционную накладку, либо на переставную пятку методом лазерной гравировки, либо краской, либо травлением.
Возможность нанесения знака поверки на средство измерений отсутствует.
Фотографии общего вида скоб представлены на рисунках 1 - 3. Места нанесения заводского номера представлены на рисунке 4. Цвет скобы, а также цвет, форма и внешний вид теплоизоляционных накладок, не влияют на метрологические характеристики и могут быть изменены изготовителем.
Пломбирование скоб от несанкционированного доступа не предусмотрено.

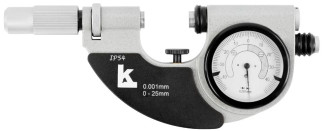

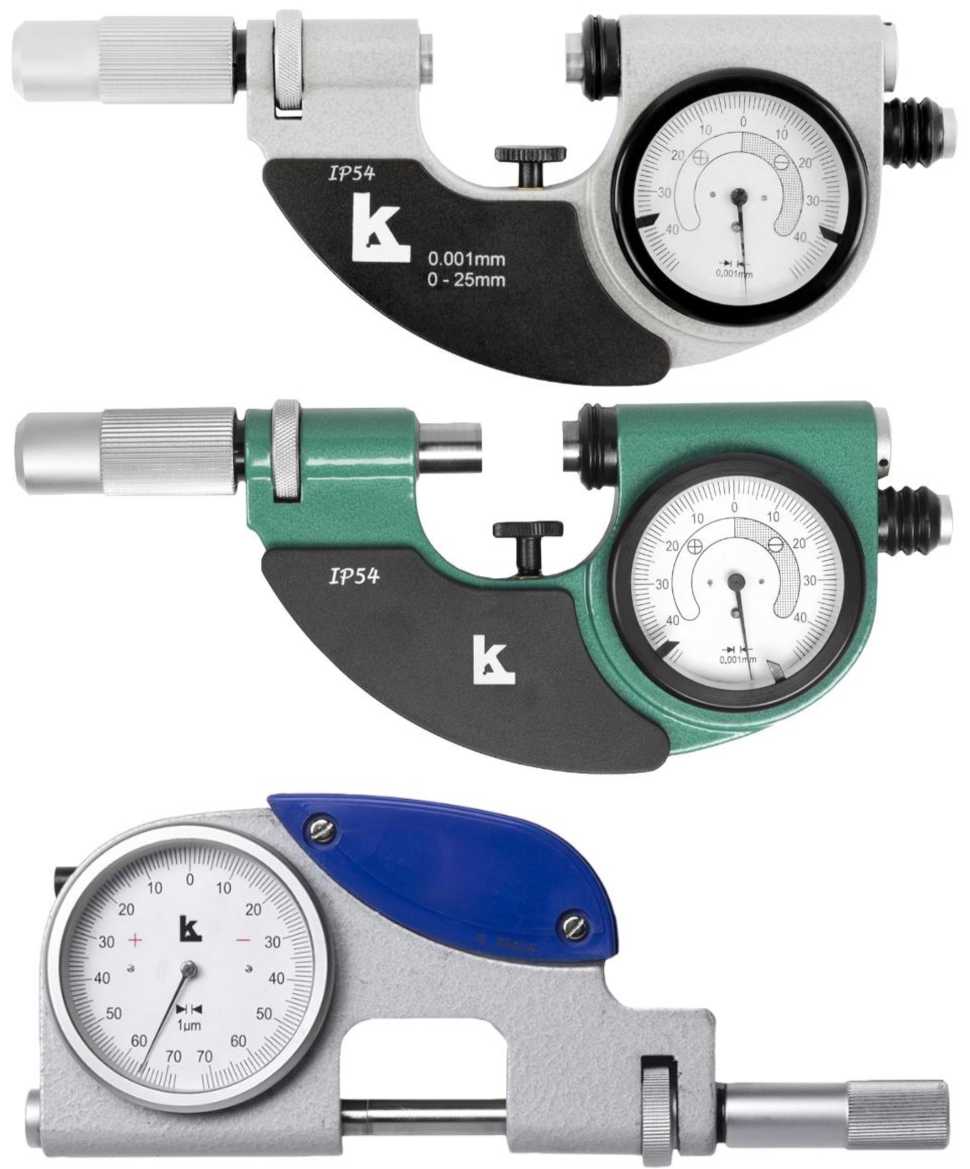

Рисунок 1 - Общий вид скоб

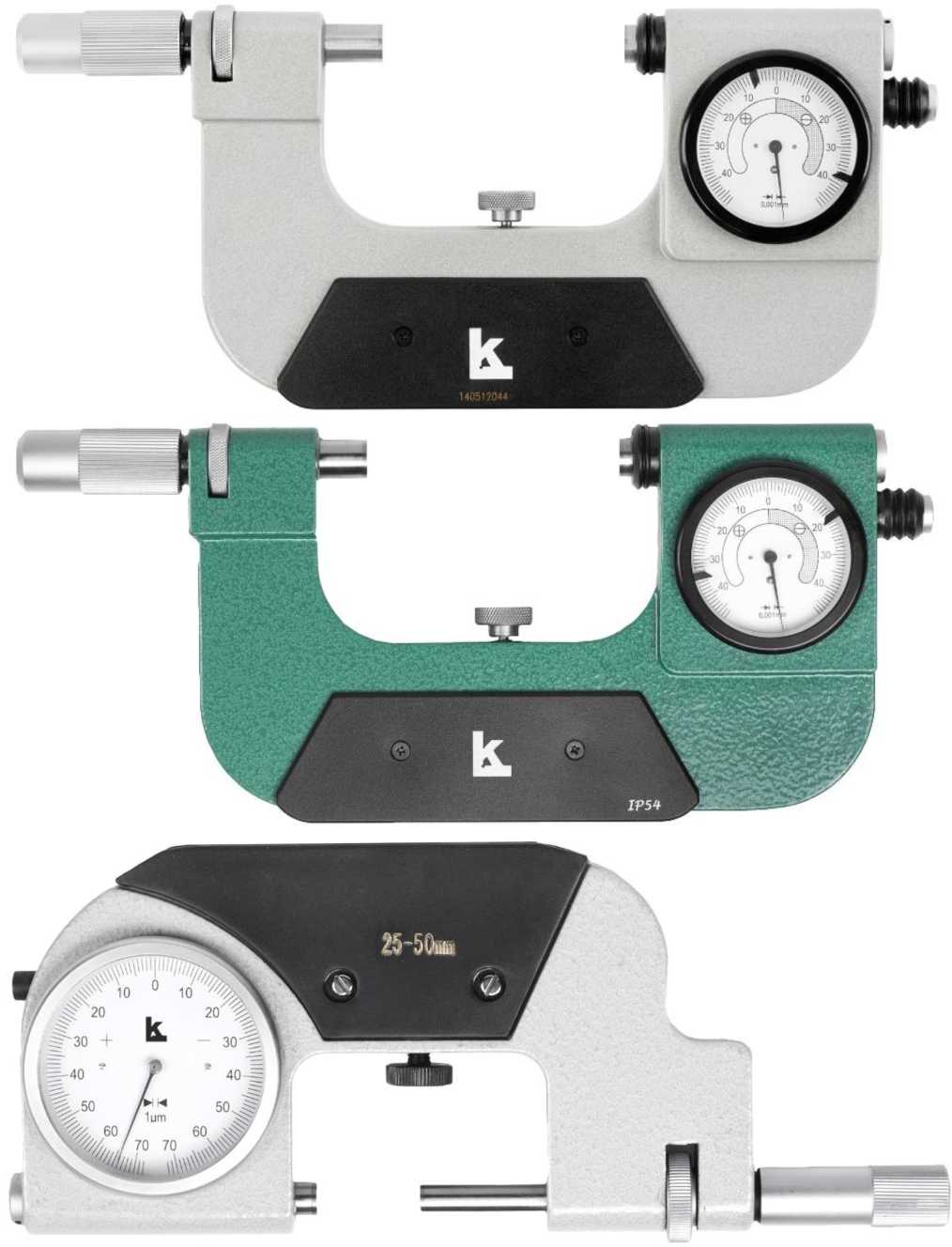

Рисунок 2 - Общий вид скоб

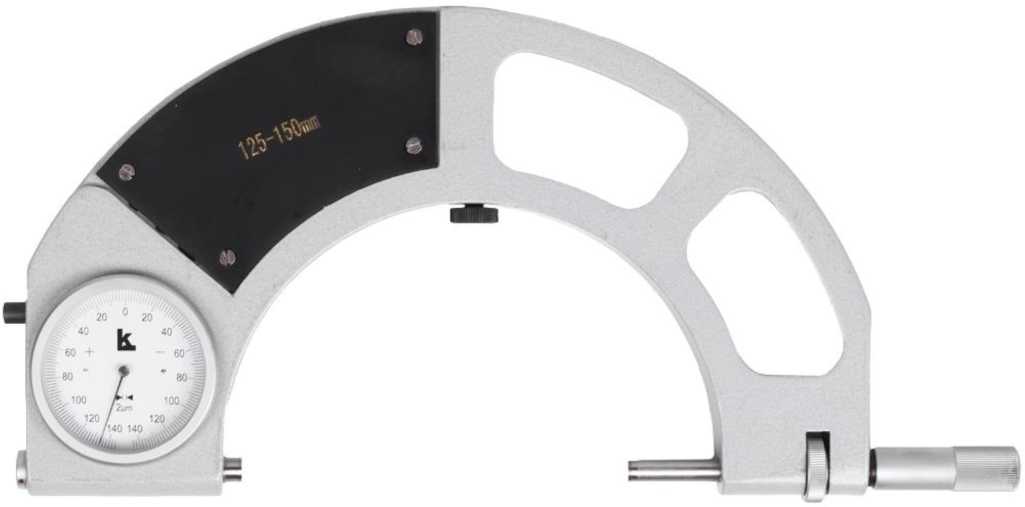

Рисунок 3 - Общий вид скоб

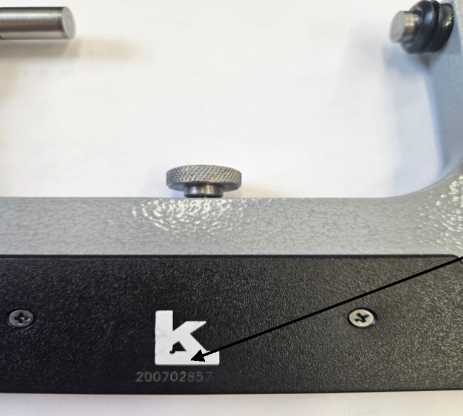

Рисунок 4 - Место нанесения заводского номера
Место нанесения заводского номера
Таблица 1 - Метрологические характеристики скоб
| Диапазон измерений скоб, мм | Отсчетное устройство | Пределы допускаемой абсолютной погрешности измерений скоб в интервалах шкалы, мм | ||||
| Цена деления, мм | Диапазон измерений, мм | ±30 делений включ. от нулевого штриха | св. ±30 делений от нулевого штриха | |||
| Исп. 1 | Исп. 2 | Исп. 1 | Исп. 2 | |||
| от 0 до 25 | 0,001 | от -0,04 до +0,04 | ±0,001 | ±0,002 | ±0,002 | ±0,004 |
| от -0,07 до +0,07 | ||||||
| от -0,14 до +0,14 | ||||||
| 0,002 | от -0,04 до +0,04 | ±0,001 | ±0,002 | ±0,002 | ±0,004 | |
| от -0,07 до +0,07 | ||||||
| от -0,14 до +0,14 | ||||||
| от 25 до 50 | 0,001 | от -0,04 до +0,04 | ±0,001 | ±0,002 | ±0,002 | ±0,004 |
| от -0,07 до +0,07 | ||||||
| от -0,14 до +0,14 | ||||||
| 0,002 | от -0,04 до +0,04 | ±0,001 | ±0,002 | ±0,002 | ±0,004 | |
| от -0,07 до +0,07 | ||||||
| от -0,14 до +0,14 | ||||||
| от 50 до 75 | 0,001 | от -0,04 до +0,04 | ±0,001 | ±0,002 | ±0,002 | ±0,004 |
| от -0,07 до +0,07 | ||||||
| от -0,14 до +0,14 | ||||||
| 0,002 | от -0,04 до +0,04 | ±0,001 | ±0,002 | ±0,002 | ±0,004 | |
| от -0,07 до +0,07 | ||||||
| от -0,14 до +0,14 | ||||||
| от 75 до 100 | 0,001 | от -0,04 до +0,04 | ±0,001 | ±0,002 | ±0,002 | ±0,004 |
| от -0,07 до +0,07 | ||||||
| от -0,14 до +0,14 | ||||||
| 0,002 | от -0,04 до +0,04 | ±0,001 | ±0,002 | ±0,002 | ±0,004 | |
| от -0,07 до +0,07 | ||||||
| от -0,14 до +0,14 | ||||||
| от 100 до 125 | 0,001 | от -0,04 до +0,04 | ±0,001 | ±0,002 | ±0,002 | ±0,004 |
| от -0,07 до +0,07 | ||||||
| от -0,14 до +0,14 | ||||||
| 0,002 | от -0,04 до +0,04 | ±0,001 | ±0,003 | ±0,002 | ±0,005 | |
| от -0,07 до +0,07 | ||||||
| от -0,14 до +0,14 | ||||||
| от 125 до 150 | 0,001 | от -0,04 до +0,04 | ±0,001 | ±0,002 | ±0,002 | ±0,004 |
| от -0,07 до +0,07 | ||||||
| от -0,14 до +0,14 | ||||||
| 0,002 | от -0,04 до +0,04 | ±0,001 | ±0,003 | ±0,002 | ±0,005 | |
| от -0,07 до +0,07 | ||||||
| от -0,14 до +0,14 | ||||||
| от 150 до 175 | 0,001 | от -0,04 до +0,04 | ±0,001 | ±0,003 | ±0,002 | ±0,005 |
| от -0,07 до +0,07 | ||||||
| от -0,14 до +0,14 | ||||||
| 0,002 | от -0,04 до +0,04 | ±0,001 | ±0,003 | ±0,002 | ±0,005 | |
| от -0,07 до +0,07 | ||||||
| от -0,14 до +0,14 | ||||||
Окончание таблицы 1
| Диапазон измерений скоб, мм | Отсчетное устройство | Пределы допускаемой абсолютной погрешности измерений скоб в интервалах шкалы, мм | ||||
| Цена деления, мм | Диапазон измерений, мм | ±30 делений включ. от нулевого штриха | св. ±30 делений от нулевого штриха | |||
| Исп. 1 | Исп. 2 | Исп. 1 | Исп. 2 | |||
| от 175 до 200 | 0,001 | от -0,04 до +0,04 | ±0,001 | ±0,003 | ±0,002 | ±0,005 |
| от -0,07 до +0,07 | ||||||
| от -0,14 до +0,14 | ||||||
| 0,002 | от -0,04 до +0,04 | ±0,001 | ±0,003 | ±0,002 | ±0,005 | |
| от -0,07 до +0,07 | ||||||
| от -0,14 до +0,14 | ||||||
Таблица 2 - Допуски плоскостности и параллельности, размах показаний
| Диапазон измерений скоб, мм | Допуск, мкм | Размах показаний, цены деления шкалы отсчетного устройства, не более | ||||
| Плоскостности | Параллельности | |||||
| Исп. 1 | Исп. 2 | Исп. 1 | Исп. 2 | Исп. 1 | Исп. 2 | |
| от 0 до 25 | 0,6 | 0,9 | 1,2 | 3,0 | 1/3 | 1/2 |
| от 25 до 50 | 0,6 | 0,9 | 1,5 | 3,0 | ||
| от 50 до 75 | 0,6 | 0,9 | 2,0 | 3,0 | ||
| от 75 до 100 | 0,6 | 0,9 | 2,5 | 4,0 | ||
| от 100 до 125 | 0,6 | 0,9 | 3,0 | 5,0 | ||
| от 125 до 150 | 0,6 | 0,9 | 3,5 | 6,0 | ||
| от 150 до 175 | 0,6 | 0,9 | 4,0 | 7,0 | ||
| от 175 до 200 | 0,6 | 0,9 | 4,5 | 8,0 | ||
Примечание - На расстоянии 0,5 мм от края измерительной поверхности допускаются завалы, сколы
Таблица 3 - Габаритные размеры и масса
| Диапазон измерений скоб, мм | Габаритные размеры (Длина*ШиринахВысота), мм, не более | Масса, кг, не более |
| от 0 до 25 | 200x30x80 | 0,8 |
| от 25 до 50 | 230x30x100 | 1,2 |
| от 50 до 75 | 250x30x120 | 1,5 |
| от 75 до 100 | 280x30x140 | 1,9 |
| от 100 до 125 | 300x30x160 | 2,4 |
| от 125 до 150 | 330x30x180 | 3,2 |
| от 150 до 175 | 350x30x210 | 4,2 |
| от 175 до 200 | 380x30x230 | 4,8 |
Таблица 4 - Технические характеристики, условия эксплуатации
| Наименование характеристики | Значение |
| Степень защиты от внешних влияющих воздействий по ГОСТ 14254-96 | IP54 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от +15 до +25 80 |
Таблица 5 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 5 |
| Средняя наработка на отказ, условных измерений1) | 650000 |
| 1) - Под условным измерением понимают однократное возвратно-поступательное перемещение подвижной пятки в пределах участка шкалы. | |
наносится типографским способом на титульный лист паспорта.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Комплектность |
| Скоба рычажная | СР | 1 шт. |
| Футляр | - | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе 7 «Заметки по эксплуатации, порядок работы, поверка» паспорта скоб.
Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Стандарт предприятия Guilin Measuring & Cutting Tool Co., Ltd. «Скобы рычажные СР».
