| Номер в госреестре | 93325-24 |
| Наименование СИ | Анализаторы дымовых газов |
| Обозначение типа СИ | Testo |
| Изготовитель | Testo SE & Co. KGaA, Германия; Testo Instruments (Shenzhen) Co. Ltd., КНР |
| Год регистрации | 2024 |
| Срок свидетельства | 27.09.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы дымовых газов Testo (далее по тексту - газоанализаторы) предназначены для измерений объёмной доли кислорода (О2), оксида углерода (СО) в отходящих газах, температуры и разности давлений.
Конструктивно газоанализаторы состоят из электронного блока и пробоотборного зонда с пробоотборным шлангом. Электронный блок состоит из пластикового корпуса, внутри которого размещены электронная плата, газовый насос, электрохимические ячейки, чувствительные элементы измерений разности давлений и температуры и элементы питания. На передней панели корпуса размещены дисплей и клавиши управления. В нижнюю часть корпуса вмонтирован пробоотборный шланг. Пробоотборный зонд представляет собой металлическую трубку с рукояткой, внутри которой расположен преобразователь термоэлектрический, на тыльной стороне рукоятки расположен фильтр для очистки дымовых газов.
Принцип действия газоанализаторов при измерении объёмной доли О2 и СО основан на электрохимическом методе. Анализируемый газ вступает в химическую реакцию с электролитом, заполняющим ячейку. В результате в растворе возникают заряженные ионы, между электродами начинает протекать электрический ток, прямо пропорциональный концентрации детектируемого газа.
Принцип действия газоанализаторов при измерении температуры основан на термоэлектрическом методе. Термоэлектрический преобразователь, установленный в пробоотборном зонде и электронном блоке, преобразует измеряемое значение температуры в эквивалентный сигнал напряжения постоянного тока.
Принцип действия газоанализаторов при измерении разности давлений основан на тензометрическом методе. Тензорезистор, приклеенный к упругому элементу, деформирующемуся под действием давления, изменяет сигнал сопротивления в зависимости от его деформации.
Газоанализаторы оснащены модулем Bluetooth для передачи информации на устройство отображения и для подключения принтера testo Bluetooth/IRDA. В качестве средств отображения могут применяться смартфон или электронный планшет с предустановленным программным обеспечением (testo Smart или другое совместимое приложение testo, находящиеся в свободном доступе). Средства отображения не влияют на погрешность результатов измерений.
Газоанализаторы представлены в модификации Testo 310 II.
Нанесение знака поверки на газоанализаторы не предусмотрено.
Серийный номер наносится на этикетку, расположенную на задней части корпуса газоанализатора, печатным методом и имеет цифровое или буквенно-цифровое обозначение.

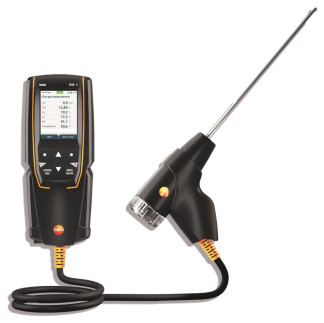

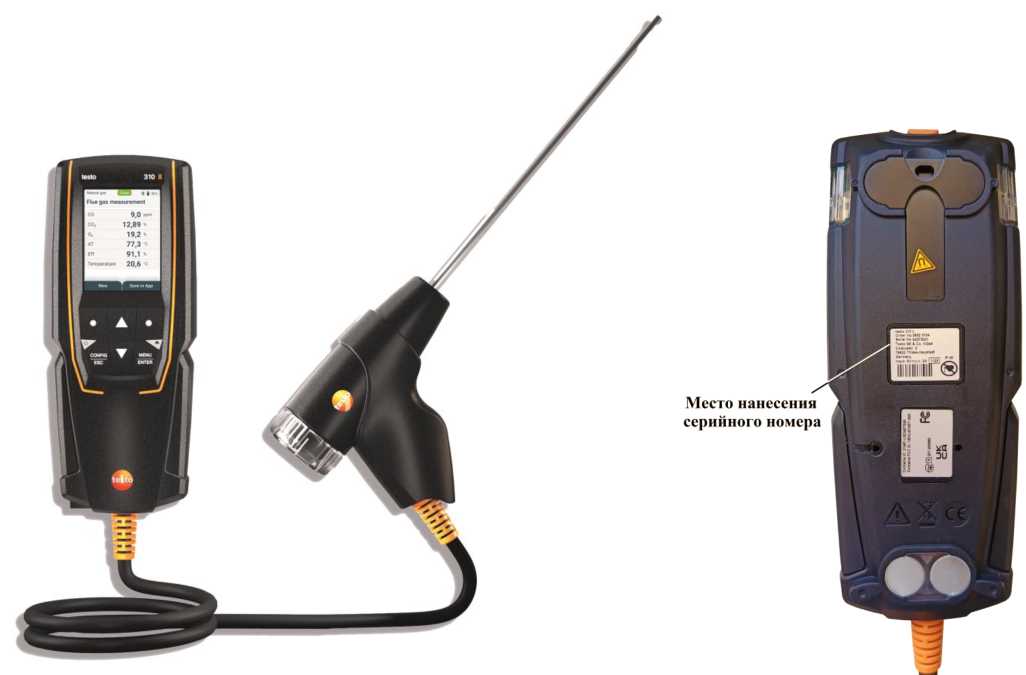

Общий вид представлен на рисунке 1. Корпуса газоанализаторов могут выполняться в разных цветовых решениях.
Рисунок 1 - Общий вид газоанализаторов
Пломбирование газоанализаторов не предусмотрено.
Газоанализаторы имеют встроенное программное обеспечение (ПО). ПО осуществляет функции сбора, обработки, отображения результатов измерений, хранения и передачи данных.
ПО устанавливается при изготовлении газоанализаторов. Конструкция СИ исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Влияние ПО на метрологические характеристики учтено при их нормировании.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения газоанализаторов Testo
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Недоступно пользователю |
| Номер версии (идентификационный номер) ПО | не ниже 1 .Х |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Недоступно пользователю |
| Примечание - В номере версии ПО: 1 - метрологически значимая часть; Х - метрологически незначимая часть, указывает код используемой микросхемы и количество обновлений, может иметь разную структуру | |
Метрологические и технические характеристики газоанализаторов приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений объёмной доли кислорода (О2), % | от 0 до 21 |
| Пределы допускаемой основной абсолютной погрешности измерений объёмной доли О2, % | ±0,3 |
| Диапазон измерений объёмной доли оксида углерода (СО), млн-1 | от 0 до 4000 |
| Пределы допускаемой основной абсолютной погрешности измерений объёмной доли СО, млн-1 от 0 до 400 млн-1 включ. св. 400 до 2000 млн’1 включ. св. 2000 до 4000 млн-1 | ±20 ±0,05^Ссо ±0,1 •Ссо |
| Пределы допускаемой дополнительной погрешности измерений объёмной доли О2 и СО от изменения температуры окружающей среды на каждые 10 °С от нормального диапазона температуры от+15 °С до +25 °С в диапазоне условий эксплуатации, в долях от пределов допускаемой основной погрешности | 0,5 |
| Диапазон измерений температуры, °С - дымовых газов - воздуха | от 0 до +400 от -5 до +45 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С от -5 °С до +100 °С включ. св. +100 °С до +400 °C | ±1,0 ±0,015-t |
| Диапазон измерений разности давлений, гПа | от -10 до +40 |
| Пределы допускаемой абсолютной погрешности измерений разности давлений, гПа | ±0,5 |
| Ссо - измеренное значение объёмной доли оксида углерода, млн-1; t - измеренное значение температуры, °C | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации электронного блока: - нормальный диапазон температуры окружающей среды, °С - рабочий диапазон температуры окружающей среды, °С - относительная влажность, %, не более | от +15 до +25 от -5 до +45 80 |
| Температура хранения и транспортирования, °С | от -20 до +50 |
| Габаритные размеры электронного блока (длинахширинахвысота), мм (с допуском ±5 мм) | 203х83х46 |
| Масса, кг, не более | 0,75 |
наносится типографским способом на титульный лист руководства по эксплуатации. Нанесение знака утверждения типа на газоанализатор не предусмотрено.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор дымовых газов | Testo 310 II | 1 шт. |
| Принадлежности | - | 1 комплект |
| Кейс пластиковый | - | 1 шт. |
| Руководство по эксплуатации в электронном виде | - | 1 экз. |
приведены в разделе 8 «Работа с прибором» руководства по эксплуатации.
Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
Приказ Росстандарта от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Приказ Росстандарта от 31 августа 2021 г. № 1904 «Об утверждении государственной поверочной схемы для средств измерений разности давлений до V105 Па»;
ES.GAT Анализаторы дымовых газов Testo. Стандарт предприятия.
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 19.11.2024 |
