Государственный реестр средств измерений

Ротаметры с металлической трубкой RFC, 93327-24

Ротаметры с металлической трубкой ЯБС (далее - ротаметры) предназначены для измерений объёмного расхода жидкостей и газов.
Карточка СИ
Номер в госреестре 93327-24
Наименование СИ Ротаметры с металлической трубкой
Обозначение типа СИ RFC
Изготовитель "Chongqing Chuanyi Automation Co., Ltd. Flowmeter Branch", Китай
Год регистрации 2024
Срок свидетельства 27.09.2029
МПИ (интервал между поверками) 4 года
Описание типа скачать
Методика поверки скачать

Назначение

Ротаметры с металлической трубкой RFC (далее - ротаметры) предназначены для измерений объёмного расхода жидкостей и газов.

Описание

Принцип действия ротаметров основан на измерении высоты подъема поплавка, перемещающегося по конической, вертикально установленной трубке за счет движения рабочей среды. Высота перемещения поплавка линейно связана с расходом рабочей среды.

Ротаметры состоят из вертикальной конической измерительной трубки, в которой свободно перемещается вверх и вниз поплавок специальной формы (в зависимости от применения). Измеряемая среда движется по трубке снизу-вверх, вынуждая тем самым поплавок подняться на определенную высоту, образуя кольцевой зазор между ним и стенками трубки так, чтобы силы, действующие на поплавок (сила гравитации, выталкивающая сила и напор потока), уравновесились.

Положение поплавка передается на индикатор магнитным или индукционным способом. Показание расхода отображается при помощи механического отсчетное устройство стрелочного типа. Ротаметры могут выпускаться с жидкокристаллическим дисплеем. Коническая трубка может быть с футеровкой PTFE.

Ротаметры выпускаются с фланцевым или резьбовым присоединением к трубопроводу.

Ротаметры могут быть оснащены выходами: токовым (от 4 до 20 мА), HART, импульсным, цифровым по протоколу ModBus.

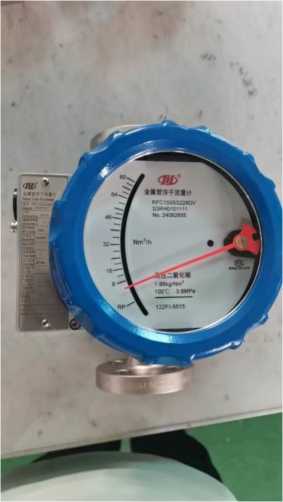

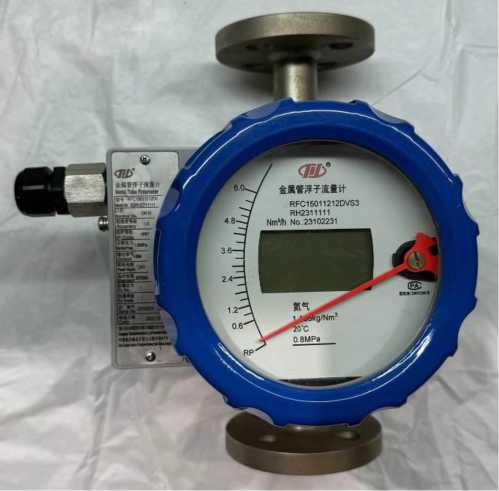

Общий вид ротаметров представлен на рисунке 1. Серийный номер ротаметров наносится в цифровом формате на металлическую пластину методом лазерной гравировки, которая наносится на корпус ротаметра, как показано на рисунке 2. Нанесение знака поверки на средство измерений не предусмотрено.

Рисунок 1 - Общий вид ротаметров

Место нанесения знака утверждения типа

Metal Tube Rotameter

RFC50071252DV

M^No..S3RH2327111

N^glDta, DN5°

1S

Accuracy 10 s^asttn-------

„7™ IP67

ANSI150

Output

,4V

Pew Supply 24V

bjJl“^GYB21.3244X |^ExiaHCT4 5еЖ.231°2483 p|teBW 2023 ,10

1ШЖ смдц(ммсо,1к1

Oh

Место нанесения серийного номера

Рисунок 2 - Место нанесения серийного номера и знака утверждения типа

Программное обеспечение

Ротаметры имеют встроенное программное обеспечение (далее - ПО). ПО разделено на метрологически значимую часть и метрологически незначимую часть. Метрологически значимая часть ПО обеспечивает обработку измерительной информации ротаметров, осуществляет расчет объемного расхода. Метрологически незначимой части ПО обеспечивает отображение измерительной информации на жидкокристаллическом дисплее, преобразование измеренных значений в нормированные сигналы.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077 - 2014. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

SIC.LL

Номер версии (идентификационный номер) ПО

V4.X

Обозначение Х в записи номера версии ПО заменяет символы, отвечающие за метрологически незначимую часть.

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений объемного расхода жидкости1), м3 /ч

от 0,01 до 200,0

Диапазон измерений объемного расхода газов2), м3 /ч

от 0,3 до 3000,0

Пределы основной допускаемой приведенной к верхнему пределу измерений погрешности измерений объёмного расхода жидкости и газа, %

±1,5

Пределы допускаемой абсолютной погрешности преобразования объемного расхода в токовый выходной сигнал, мА

±0,02

Пределы допускаемой дополнительной приведенной к максимальному значению тока погрешности преобразования расхода в значение выходного унифицированного аналогового сигнала постоянного тока при отклонении температуры окружающей среды от 20 °С на каждые 10 °С, %

±1

Примечания

1) Диапазон объёмных расходов жидкости указаны для воды в нормальных условиях.

2) Диапазон объёмных расходов газа указаны для воздуха в нормальных условиях.

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Номинальный диаметр, DN

от 15 до 200

Выходной токовый сигнал, мА

от 4 до 20

Параметры электрического питания:1) - напряжение переменного тока, В - частота переменного тока, Гц - напряжение постоянного тока, В

от 100 до 240 50/60

от 12 до 32

Потребляемая мощность, не более:2)

-переменного тока, ВА

-постоянного, Вт

20

20

Максимальное давление измеряемой среды, МПа

10,0

Температура измеряемой среды, °С

от -80 до +250

Наименование характеристики

Значение

Степень защиты IP

IP65, IP66, IP67

Маркировка взрывозащиты

1Ex ia IIC T5...T1 Gb

1Ex db IIC T6...T1 Gb

Условия эксплуатации:

- Температура окружающей среды, °С

- Атмосферное давление, кПа

- Относительная влажность воздуха при 35 °С, %, не более

от -52 до +70 от 84 до 106,7

95

Примечания

1)2) -только для исполнения с дисплеем

Таблица 4 - Показатели надежности

Средний срок службы, лет

14

Средняя наработка на отказ, ч

100000

Знак утверждения типа

на титульный лист паспорта и руководства по эксплуатации ротаметра типографским способом на ротаметр при помощи самоклеящейся этикетки.

Комплектность

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество

Ротаметр с металлической трубкой

RFС

1 шт.

Паспорт

1 экз.

Руководство по эксплуатации

1 экз.

Сведения о методах измерений

приведены в разделе 2. «Принцип работы» руководства по эксплуатации.

Нормативные документы

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;

Техническая документация «Chongqing Chuanyi Automation Co., Ltd. Flowmeter Branch», Китай.

Зарегистрировано поверок 3
Поверителей 1
Актуальность данных 05.12.2024
