| Номер в госреестре | 93332-24 |
| Наименование СИ | Газоанализаторы |
| Обозначение типа СИ | МЕГЕОН |
| Изготовитель | Общество с ограниченной ответственностью "МАКСПРОФИТ" (ООО "МАКСПРОФИТ"), Московская область, г. Королев |
| Год регистрации | 2024 |
| Срок свидетельства | 30.09.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы МЕГЕОН (далее - газоанализаторы) предназначены для измерений концентраций газов в окружающей среде.
К настоящему типу средства измерений относятся газоанализаторы следующих модификаций:
- 08101, 08103, 08105, 08106, 08107, 08108 - 1 сенсор (измерение содержания 1 определяемого компонента);
- 08201, 08205, 08206, 08207, 08208 - 1 сенсор (измерение содержания 1 определяемого компонента).
- 08180, 08190 - 4 сенсора (одновременно измерение содержания до 4 определяемых компонентов).
В газоанализаторах устанавливаются электрохимические сенсоры.
Принцип действия газоанализаторов основан на измерении электрического тока, вырабатываемого электрохимической ячейкой в результате химической реакции с участием молекул определяемого компонента.
Газоанализаторы представляют собой автоматические портативные, индивидуальные, одно- или многоканальные газоанализаторы непрерывного действия.
Газоанализаторы состоят из пластикового корпуса синего цвета, в котором могут быть установлены от одного до четырех сменных сенсоров, микропроцессор, устройство сигнализации и блок аккумуляторов. Встроенный микропроцессор управляет всем процессом измерений и преобразует сигналы сенсоров в показания на дисплее. На корпусе размещены: жидкокристаллический цифровой дисплей, кнопки управления.
Способ отбора пробы - диффузионный.
Газоанализаторы обеспечивают выполнение следующих функций:
- непрерывное измерение концентрации определяемого компонента и отображение измеренных значений на дисплее;
- самодиагностика при включении и во время работы;
- сигнализация (звуковая, световая, вибрация) при выходе за установленные пороги;
Общий вид газоанализаторов с указанием мест нанесения знака утверждения типа, заводского номера приведен на рисунке 1.
Нанесение знака поверки на газоанализаторы не предусмотрено. Газоанализаторы имеют заводские номера, которые в виде цифрового обозначения наносятся на идентификационную табличку (рисунок 1), расположенную на задней панели прибора, методом фотохимпечати.
Пломбирование от несанкционированного доступа предусмотрено. Пломба в виде стикер-
наклейки крепится на заднюю поверхность прибора в месте, указанном на рисунке 1.
Место нанесения пломбы, заводского номера и знака утверждения типа

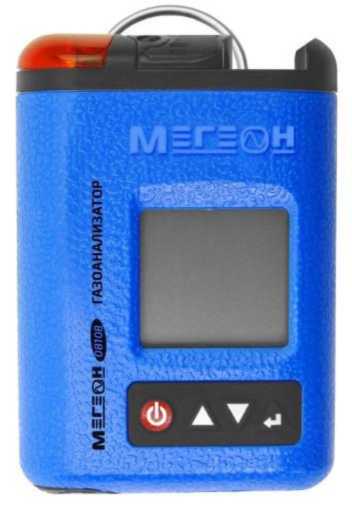

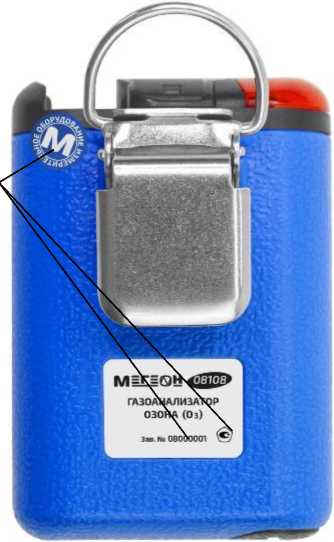

А) модификации 08101, 08103, 08105, 08106, 08107, 08108
Место нанесения пломбы, заводского номера и знака утверждения типа

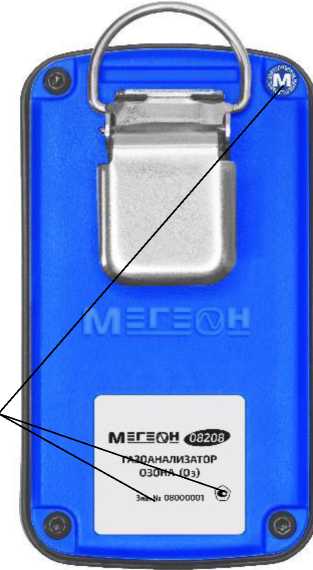

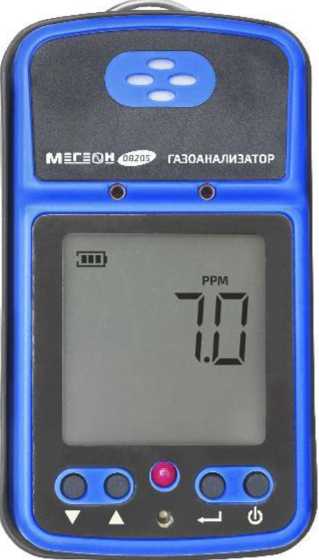

Б) модификации 08201, 08205, 08206, 08207, 08208
Место нанесения пломбы, заводского номера и знака утверждения типа

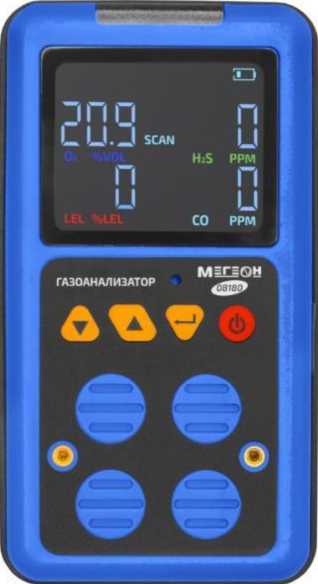

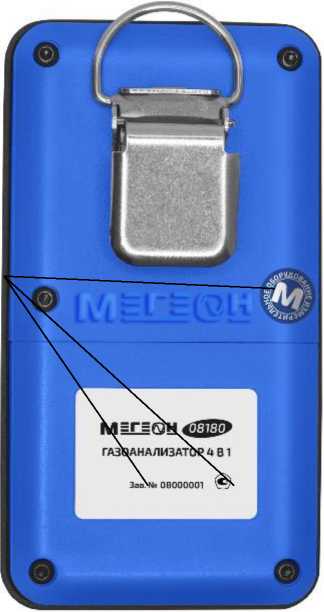

В) модификация 08180
Место нанесения пломбы, заводского номера и знака утверждения типа

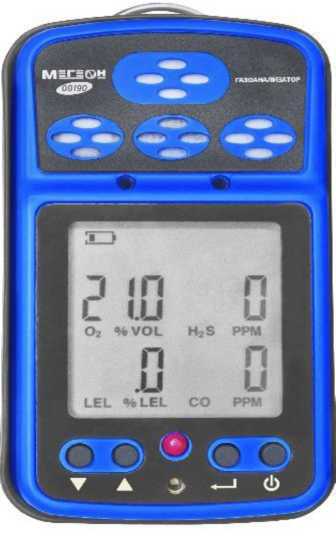

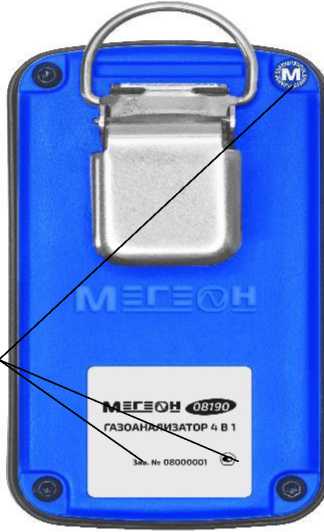

В) модификация 08190
Рисунок 1 - Общий вид газоанализаторов с указанием места нанесения заводского номера, знака утверждения типа и пломбы от несанкционированного доступа
Газоанализаторы имеют встроенное программное обеспечение (ПО). ПО осуществляет следующие функции:
- расчет содержания определяемого компонента;
- отображение результатов измерений на цифровом дисплее;
- самодиагностика;
- сравнение измеренных значений содержания определяемых компонентов с установленными пороговыми значениями и выдача сигнала о достижении этих уровней;
- контроль внутренних параметров газоанализатора.
Газоанализаторы обеспечивают срабатывание сигнализации по трем порогам:
- звуковым сигналом;
- светодиодным индикатором;
- вибрационным сигналом тревоги;
- отображением на дисплее символов, обозначающих пороги срабатывания.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационное данные (признаки) | Значение |
| Идентификационное наименование ПО | Firmware |
| Номер версии (идентификационный номер ПО), не ниже | 0.1 |
| Цифровой идентификатор ПО | - |
| Алгоритм вычисления цифрового идентификатора ПО | - |
Метрологические и основные технические характеристики газоанализаторов приведены в таблицах 2 - 5.
Таблица 2 - Основные метрологические характеристики газоанализаторов
| Модификация | Определяемый компонент | Диапазон измерений объёмной доли %, (млн-1), довзрывоопасной концентрации, % НКПР | Пределы допускаемой погрешности | |
| абсолютная | приведённая к ВПИ (верхнему пределу диапазона измерений) | |||
| 08101 | Кислород (О2) | от 0 до 30 % | - | ± 10 % |
| 08103 | Сероводород (H2S) | от 0 до 500 млн-1 | - | ± 15 % |
| 08105 | Диоксид серы (SO2) | от 0 до 20 млн-1 | ±3 млн-1 | - |
| 08106 | Диоксид азота (NO2) | от 0 до 20 млн-1 | ±3 млн-1 | - |
| 08107 | Монооксид углерода (СО) | от 0 до 1000 -1 млн | - | ± 15 % |
| 08108 | Озон (Оз) | от 0 до 1 млн-1 | - | ± 15 % |
| 08201 | Кислород (О2) | от 0 до 30 % | - | ± 10 % |
| 08205 | Диоксид серы (SO2) | от 0 до 20 млн-1 | ±3 млн-1 | - |
| Модификация | Определяемый компонент | Диапазон измерений объёмной доли %, (млн-1), довзрывоопасной концентрации, % НКПР | Пределы допускаемой погрешности | |
| абсолютная | приведённая к ВПИ (верхнему пределу диапазона измерений) | |||
| 08206 | Диоксид азота (NO2) | от 0 до 20 млн-1 | ±3 млн-1 | - |
| 08207 | Монооксид углерода (СО) | от 0 до 1000 млн-1 | - | ± 15 % |
| 08208 | Озон (Оз) | от 0 до 1 млн-1 | - | ± 15 % |
| 08180 | Кислород (О2) | от 0 до 30 % | - | ± 10 % |
| Монооксид углерода (СО) | от 0 до 999 млн-1 | - | ± 15 % | |
| Сероводород (H2S) | от 0 до 500 млн-1 | - | ± 15 % | |
| Метан (СН4) | от 0 до 4,4 % (от 0 до 100 % НКПР) | ±0,22 % (±5 % НКПР) | - | |
| 08190 | Кислород (О2) | от 0 до 30 % | - | ± 10 % |
| Монооксид углерода (СО) | от 0 до 999 млн-1 | - | ± 15 % | |
| Сероводород (H2S) | от 0 до 500 млн-1 | - | ± 15 % | |
| Метан (СН4) | от 0 до 4,4 % (от 0 до 100 % НКПР) | ±0,22 % (±5 % НКПР) | - | |
Таблица 3 - Дополнительные метрологические характеристики
| Наименование характеристики | Значение |
| Время установления показаний, T90, с, не более | 60 |
Таблица 4 - Технические характеристики
| Наименование характеристики | Значение |
| Время прогрева, мин, не более | 1 |
| Габаритные размеры (Д*Ш*В), мм, не более: | |
| - модификации 08101, 08103, 08105, 08106, 08107, 08108 | 66,35x95,8x52 |
| - модификации 08201, 08205, 08206, 08207, 08208 | 120,2x64,5x38,3 |
| - модификация 08180 | 138x76x50 |
| - модификация 08190 | 120,2x64,5x38,3 |
| Масса, кг, не более: | |
| - модификации 08101, 08103, 08105, 08106, 08107, 08108 | 0,15 |
| - модификации 08201, 08205, 08206, 08207, 08208 | 0,2 |
| - модификация 08180 | 0,28 |
| - модификация 08190 | 0,18 |
| Напряжение питания, В | 3,7 ± 0,5 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от -10 до +50 |
| - относительная влажность (без образования конденсата), % | от 0 до 90 |
| - атмосферное давление, кПа | от 86 до 106 |
Таблица 5 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка до отказа, ч, не менее | 20000 |
| Средний срок службы, лет, не менее | 5 |
наносится на идентификационную табличку методом фотохимпечати и на титульный лист Руководства по эксплуатации и паспорта типографским способом.
Комплектность поставки газоанализаторов приведена в таблице 6.
Таблица 6 - Комплект поставки газоанализаторов
| Наименование | Обозначение | Количество |
| Газоанализатор | МЕГЕОН | 1 шт. |
| Блок питания 5 В, 1А | - | 1 шт. |
| Винт (только для серии 0820Х, 08180 и 08190) | - | 2 шт. |
| Кейс для хранения и транспортировки (только для серии 0820Х, 08180 и 08190) | - | 1 шт. |
| Кабель USB | - | 1 шт. |
| Калибровочный экран (только для серии 0820Х, 08180 и 08190) | - | 1 шт. |
| Руководство по эксплуатации и паспорт | - | 1 экз. |
приведены в разделе «Метод измерения» документа «Газоанализаторы МЕГЕОН. Руководство по эксплуатации».
ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»;
ГОСТ Р 50759-95 «Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия»;
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;
Приказ Росстандарта от 31.12.2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ТУ 26.51.53-001-23430128-2023 «Газоанализаторы МЕГЕОН. Технические условия».
