Дефектоскопы многоканальные УЗК (далее по тексту - дефектоскопы) предназначены для измерений толщины, временных интервалов и отношений амплитуд сигналов отраженных от дефектов в готовых изделиях.
Карточка СИ
Номер в госреестре 93334-24
Наименование СИ Дефектоскопы многоканальные
Обозначение типа СИ УЗК
Изготовитель Акционерное общество "Диаконт" (АО "Диаконт"), г. Санкт-Петербург
Год регистрации 2024
Срок свидетельства 30.09.2029
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Дефектоскопы многоканальные УЗК (далее по тексту - дефектоскопы) предназначены для измерений толщины, временных интервалов и отношений амплитуд сигналов отраженных от дефектов в готовых изделиях.

Описание

Принцип действия дефектоскопов основан на генерации электрических сигналов блоком генераторов БГ-УЗК, создающих с помощью электромагнитно-акустических преобразователей (далее по тексту - ЭМАП) ультразвуковую волну в объекте контроля, отражающуюся от неоднородностей в объекте контроля и преобразующуюся с помощью ЭМАП в электрический сигнал, принимаемый и обрабатываемый блоком акустического тракта ЭМА-УЗК. Визуализация измеряемых параметров осуществляется на А-сканах на экране компьютера.

Конструктивно дефектоскопы состоят из блока акустического тракта ЭМА-УЗК, блока генератора БГ-УЗК, ЭМАП, персонального компьютера с установленным программным обеспечением и линий связи.

Дефектоскопы используются совместно с ЭМАП производства АО «Диаконт».

Дефектоскопы имеют информационную табличку, на которой нанесено методом печати наименование средства измерений и его серийный номер (числовой).

Общий вид с указанием мест пломбировки (для специализированных винтов) от несанкционированного доступа и места нанесения серийного номера дефектоскопов приведены на рисунке 1.

Нанесение знака поверки на дефектоскопы не предусмотрено.

да*коит ___

*»[Ш* сдал»»*_____"

к ₽OWER

Место для нанесения пломбы в виде специализиро ванных

винтов

Место нанесения серийного номера

б)

в)

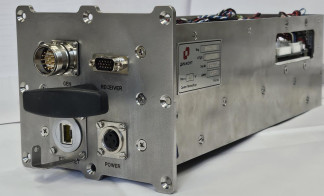

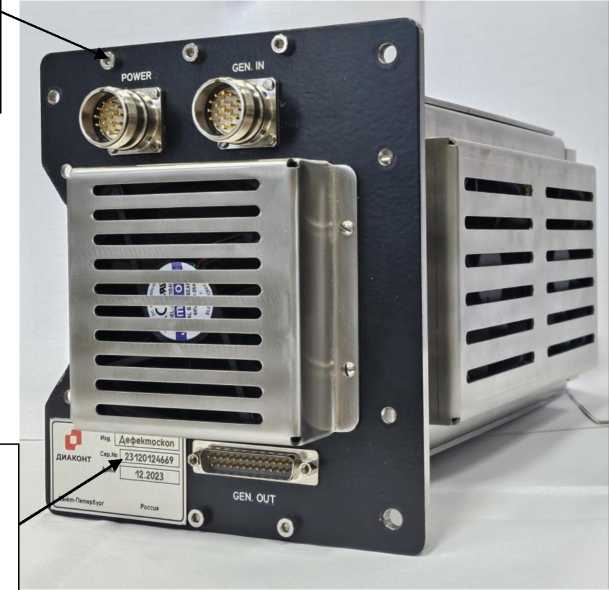

Рисунок 1 - Общий вид дефектоскопов с указанием мест пломбировки (для специализированных винтов), места нанесения серийного номера: а) блок акустического тракта ЭМА-УЗК; б) блок генератора БГ-УЗК; в) ЭМАП

Программное обеспечение

Метрологически значимое программное обеспечение (далее по тексту - ПО) «Pipe Inspector» выполняет функции настройки, юстировки, для отображения измеряемых величин, сохранения результатов контроля в базе данных, архивирование результатов измерений с возможностью последующего просмотра и обработки.

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «средний» согласно Р 50.2.077-2014.

Идентификационные данные (признаки) ПО указаны в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Pipe Inspector

Номер версии (идентификационный номер) ПО

не ниже 1.7.2410.0

Цифровой идентификатор ПО

-

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений отношений амплитуд сигналов на входе приемника дефектоскопа, дБ

от -28 до 0

Пределы допускаемой абсолютной погрешности измерений отношений амплитуд сигналов на входе приемника дефектоскопа, дБ - от -28 до -11 включ.

- св. -11 до 0

±2

±1

Диапазон измерений временных интервалов, мкс

от 0,1 до 49

Пределы допускаемой абсолютной погрешности измерений временных интервалов, мкс

±0,1

Диапазон измерений толщины, мм

от 5 до 30

Пределы допускаемой абсолютной погрешности измерений толщины, мм

±1,0

Таблица 3 - Технические характеристики

Наименование характеристики

Значение

Диапазон показаний отношений амплитуд сигналов на входе приемника дефектоскопа, дБ

от -42 до 0

Диапазон показаний толщины, мм

от 2 до 30

Количество каналов, шт.

4

Параметры электрического питания: - напряжение постоянного тока, В

45±3

Габаритные размеры, мм, не более:

- длина

- ширина

- высота

блок акустического тракта ЭМА-УЗК: 370 145 130

блок генератора БГ-УЗК:

365

190

165

Масса, кг, не более:

- блок акустического тракта ЭМА-УЗК

- блок генератора БГ-УЗК

3

10

Условия эксплуатации:

- температура окружающей воздуха, °С

от +15 до +35

Наименование характеристики

Значение

- относительная влажность воздуха при температуре +25 °С, %, не более

80

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и паспорта типографским способом.

Комплектность

Таблица 4 - Комплектность дефектоскопов

Наименование

Обозначение

Количество

Дефектоскоп многоканальный УЗК в составе: - блок акустического тракта ЭМА-УЗК;

- блок генераторов БГ-УЗК;

ИТЦЯ.401161.136

ИТЦЯ.468173.028

ИТЦЯ.468173.029

1 шт.

1 шт.

Электромагнитно-акустический преобразователь

_

от 1 шт. 1)

Персональный компьютер с предустановленным программным обеспечением

_

1 шт.

Линия связи

_

1 шт.

Комплект для поверки

_

1 шт.

Руководство по эксплуатации

ИТЦЯ.401161.136 РЭ

1 экз.

Паспорт

ИТЦЯ.401161.136 ПС

1 экз.

Методика поверки

_

1 экз.

1) - тип и количество определяется договором поставки

Сведения о методах измерений

приведены в ИТЦЯ.401161.136 РЭ «Дефектоскоп многоканальный УЗК. Руководство по эксплуатации», в подразделе 1.6 «Принцип работы дефектоскопа».

Нормативные документы

ИТЦЯ.401161.136 ТУ «Дефектоскоп многоканальный УЗК. Технические условия».

Зарегистрировано поверок 1
Поверителей 1
Актуальность данных 09.11.2024
93334-24
Номер в ГРСИ РФ:
93334-24
Производитель / заявитель:
Акционерное общество "Диаконт" (АО "Диаконт"), г. Санкт-Петербург
Год регистрации:
2024
Cрок действия реестра:
30.09.2029
