| Номер в госреестре | 93336-24 |
| Наименование СИ | Уровнемеры ультразвуковые |
| Обозначение типа СИ | УЗУМ-3 |
| Изготовитель | Акционерное общество "СПЭК" (АО "СПЭК"), г. Санкт-Петербург |
| Год регистрации | 2024 |
| Срок свидетельства | 30.09.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Уровнемеры ультразвуковые УЗУМ-3 (далее - уровнемеры) предназначены для измерений уровня жидкости в открытых и закрытых резервуарах.
Принцип действия уровнемеров основан на импульсном ультразвуковом зондировании резервуара с жидкостью, толщина стенки которого не превышает 30 мм, без непосредственного контакта с измеряемой средой, и определении уровня жидкости по интервалу времени между моментом излучения импульса и моментом регистрации отраженной от поверхности жидкости ультразвуковой волны.
Уровнемер состоит из:
- преобразователя ультразвукового (далее - ПУ), состоящего из магнита, пьезопластины, датчика температуры и печатной платы с электронной схемой, заключенных в герметичный корпус;
- блока обработки, состоящего из печатной платы с электронной схемой, светодиодного дисплея и матричной клавиатуры, размещенных в пластмассовом корпусе с защитной прозрачной крышкой;
- кабеля для подключения ПУ к блоку обработки.
ПУ крепится к дну металлической емкости с помощью встроенного магнита. Блок обработки крепится к вертикальной ровной поверхности с помощью кронштейна, расположенного на его задней стенке.
Общий вид уровнемеров приведен на рисунке 1.
Нанесение знака поверки на уровнемеры не предусмотрено. Пломбирование уровнемеров от несанкционированного доступа осуществляется с помощью голографической наклейки, которая наносится на боковую поверхность блока обработки в месте, указанном на рисунке 2. Заводской номер уровнемера в виде буквенно-цифрового обозначения из пяти знаков, состоящего из трех букв латинского алфавита и двух арабских цифр, наносится методом термотрансферной печати на маркировочную табличку, расположенную на задней стенке блока обработки. Заводской номер ПУ в виде буквенно-цифрового обозначения из пяти знаков, состоящего из трех букв латинского алфавита и двух арабских цифр, наносится методом термотрансферной печати на маркировочную табличку, расположенную на боковой цилиндрической поверхности ПУ Места нанесения знака утверждения типа и заводского номера приведены на рисунке 3.

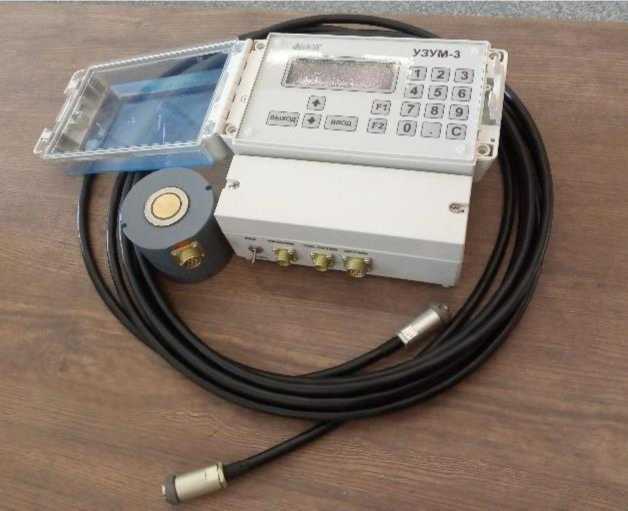

Рисунок 1 - Общий вид уровнемеров

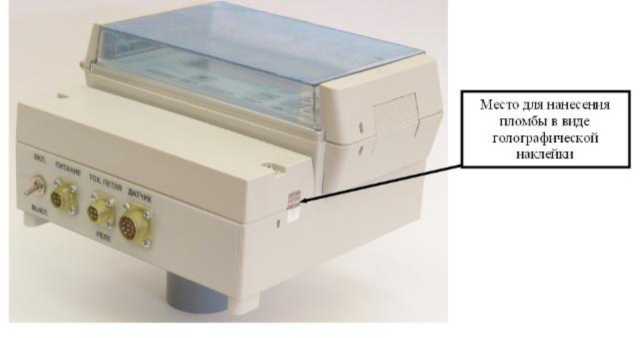

Рисунок 2 - Место нанесения пломбы
блок обработки
ПУ

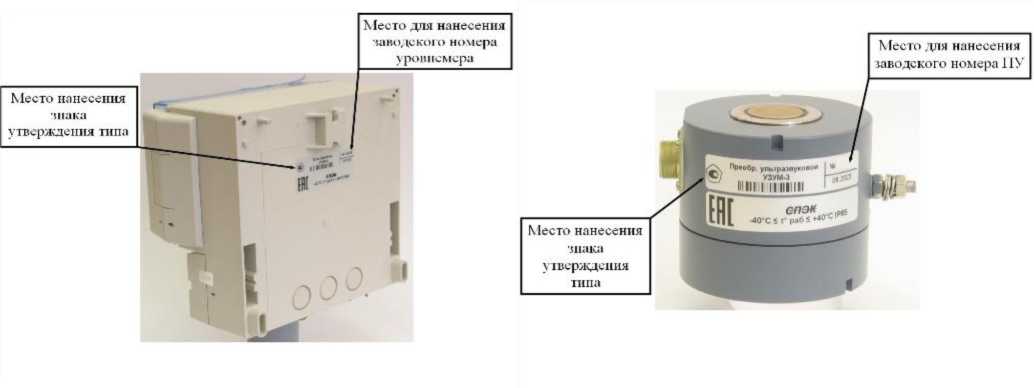

Рисунок 3 - Места нанесения заводского номера и знака утверждения типа
Уровнемеры имеют встроенное программное обеспечение (далее - ПО), предназначенное для управления уровнемером, сбора, обработки и отображения результатов измерений.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Метрологические характеристики нормированы с учетом влияния ПО.
Идентификационные данные метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | УЗУМ-3 ПО |
| Номер версии (идентификационный номер) ПО | V.1.XX* |
| Цифровой идентификатор ПО | 63СС507А** |
| Алгоритм вычисления цифрового идентификатора ПО | CRC-32 |
| * - «Х» не относится к метрологически значимой части ПО и принимает значения от 0 до 9. * * - для номера версии v.1.01. | |
аблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений уровня, м | от 0,25 до 4,00 |
| Пределы допускаемой абсолютной погрешности измерений уровня, мм, в поддиапазоне измерений: - от 0,25 до 1,00 м включ. | ±15 |
| - св. 1,00 до 2,00 м включ. | ±30 |
| - св. 2,00 до 4,00 м включ. | ±60 |
аблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Выходной сигнал, мА | от 4 до 20 |
| Напряжение питания постоянного тока, В | от 11,4 до 12,6 |
| Потребляемая мощность, В^А, не более | 3 |
| Масса, кг, не более: - блок обработки - ПУ | 1,00 0,35 |
| Габаритные размеры (длина х ширина х высота), мм, не более: - блок обработки - ПУ | 195х175х105 90х70х61 |
| Условия эксплуатации: - температура контролируемой среды, °С - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре 25 °С, %, не более: - блок обработки - ПУ | от -40 до +40 от -40 до +40 98 100 |
аблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 5 |
| Средняя наработка до отказа, ч, не менее | 42000 |
наносится на титульный лист руководства по эксплуатации типографским способом, а также на маркировочные таблички блока обработки и ПУ методом термотрансферной печати, как показано на рисунке 3.
Таблица 5 - Комплектность уровнемеров
| Наименование | Обозначение | Количество |
| Уровнемер ультразвуковой в составе: | УЗУМ-3 | 1 шт. |
| преобразователь ультразвуковой | ДКЯГ.407531.003 | 1 шт. |
| блок обработки | ДКЯГ.408843.002 | 1 шт. |
| кабель* | ДКЯГ.685661.006 | 1 шт. |
| Комплект принадлежностей в составе: | ДКЯГ.407934.002 | 1 комплект |
| розетка с кожухом PC4TB АВ0.346.047ТУ | - | 2 шт. |
| дюбель NAT 6х30 SORMAT | - | 1 шт. |
| шуруп универсальный 3,5х30 Ст Эzn SPAX KK | - | 1 шт. |
| Руководство по эксплуатации | ДКЯГ.407631.004 РЭ | 1 экз. |
| Паспорт | ДКЯГ.407631.004 ПС | 1 экз. |
| * - стандартная длина кабеля 5 м, по согласованию с заказчиком допускается изменение длины | ||
| кабеля до 50 м. | ||
приведены в п. 2 руководства по эксплуатации.
Государственная поверочная схема для средств измерений уровня жидкости и сыпучих материалов, утвержденная приказом Росстандарта от 30 декабря 2019 г. № 3459;
ДКЯГ.407631.004 ТУ «Уровнемер ультразвуковой УЗУМ-3. Технические условия».
