Манометры показывающие Y, 93337-24

Манометры показывающие Y (далее - манометры) предназначены для измерений избыточного давления газообразных или жидких измеряемых сред.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	93337-24
Наименование СИ	Манометры показывающие
Обозначение типа СИ	Y
Изготовитель	"ANHUI ТIANКANG (GROUP) SHARES СО. LTD", КНР
Год регистрации	2024
Срок свидетельства	30.09.2029
МПИ (интервал между поверками)	1 год
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия манометров основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента, которая с помощью передаточного механизма преобразуется в угловое перемещение стрелки манометра.

Манометры состоят из чувствительного элемента, передаточного механизма, циферблата со шкалой и стрелкой, защитного стекла, помещенных в корпус.

Манометры изготавливаются в двух модификациях, которые отличаются исполнением, метрологическими и техническими характеристиками.

Структура условного обозначения манометров:

Y 1 — 2,3, где:

1 Исполнение:

Без обозначения - общий манометр

ЕВ - манометр в корпусе из нержавеющей стали

N - виброустойчивый манометр (заполнение демпфирующей жидкостью)

2 Диаметр корпуса

3 Присоединение к процессу:

Без обозначения - радиальное

T - радиальное с задним фланцем

Q - радиальное с передним фланцем

Z - осевое

ZT - осевое с задним фланцем

ZQ - осевое с передним фланцем

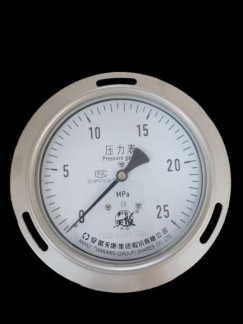

Внешний вид манометров представлен на рисунке 1.

Y-60, Y-100, Y-150

YN-60, YN-100, YN-150 YEB-60, YEB-100, YEB-150

Рисунок 1 - Внешний вид манометров

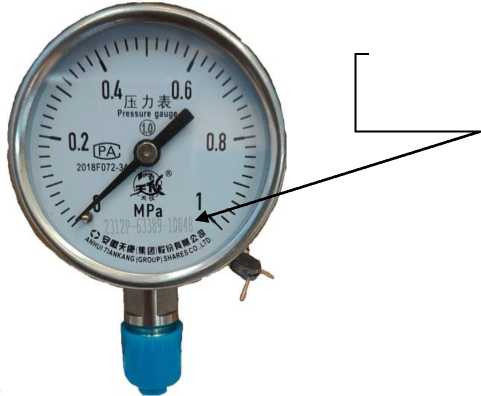

Заводской номер, идентифицирующий каждый экземпляр средства измерений в виде буквенно-цифрового обозначения по системе нумерации изготовителя, наносится на циферблат манометра типографским способом в месте, указанном на рисунке 2.

Место нанесения заводского номера

Рисунок 2 - Место нанесения заводского номера

Нанесение знака поверки на средство измерений не предусмотрено.

Пломбирование корпусов манометров осуществляется в виде навесной пломбы.

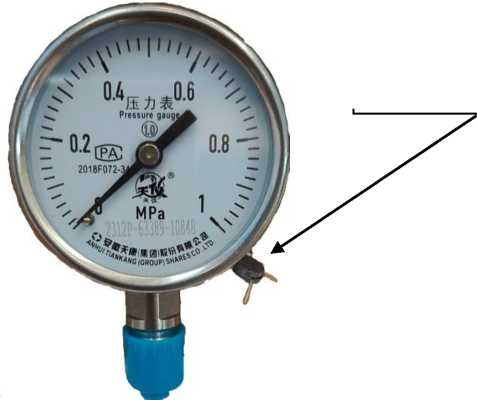

Место пломбирования указано на рисунке 3.

Место пломбирования

Рисунок 3 - Пломбирование

Технические характеристики

Метрологические и основные технические характеристики манометров приведены в таблицах 1 - 3.

Таблица 1 - Диапазоны измерений

Модификация

Диапазоны измерений, МПа 1),2)

Y-60, Y-100, Y-150, YN-60, YN-100, YN-150

от 0 до 0,25 от 0 до 0,4; от 0 до 0,6;

от 0 до 1;

от 0 до 1,6;

от 0 до 2,5;

от 0 до 4;

от 0 до 6;

от 0 до 10;

от 0 до 16;

от 0 до 25

YEB-60, YEB-100, YEB-150

от 0 до 0,25 от 0 до 1,6; от 0 до 2,5;

от 0 до 4;

от 0 до 6;

от 0 до 10;

от 0 до 16;

от 0 до 25

Примечания:

1) Фактическое значение приведено в паспорте манометра;

2) Манометры могут изготавливаться с другими единицами измерения давления, допущенными к применению в Российской Федерации.

Таблица 2 - Метрологические характеристики

Наименование характеристики	Модификация	Значения
Пределы основной допускаемой приведенной погрешности измерений давления, % от диапазона измерений 1)	Y-60, Y-100, Y-150	±1,6; ±2,5
	YN-60	±2,5; ±4,0
	YN-100, YN-150	±1,0; ±1,6; ±2,5
	YEB-60, YEB-100, YEB-150	±1,0; ±1,6; ±2,5
Пределы допускаемой дополнительной погрешности, вызванной отклонением температуры от нормальных условий, % от диапазона измерений / 10 °С	все модификации	±0,4
Примечания: 1) Фактическое значение указано в паспорте манометра

Таблица 3 - Технические характеристики

Наименование характеристики	Значение
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа	от +15 до +25 95 от 84,0 до 106,7
Рабочий диапазон температур окружающего воздуха, °C:	от -40 до +35
Габаритные размеры (Диаметр шкалыхширинахвысота), мм, не более: - диаметр шкалы 60 мм - диаметр шкалы 100 мм - диаметр шкалы 150 мм	60х65х105 100x90x165 150x120x195
Масса, кг, не более	3,0

Таблица 4 - Показатели надежности

Наименование характеристики	Значение
Средняя наработка на отказ, ч	100000
Средний срок службы приборов, лет, не менее	10

Знак утверждения типа

наносится типографским способом на титульный лист паспорта.

Комплектность

Таблица 5 - Комплектность средств измерений

Наименование	Обозначение	Количество
Манометр	Модификация в соответствии с заказом	1 экз.
Паспорт	—	1 экз.

Сведения о методах измерений

приведены в разделе 3 «Методы измерений» паспорта манометра.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;

Стандарт предприятия «ANHUI nANKANG (GROUP) SHARES СО. LTD», КНР.
