Автоцистерны и автотопливозаправщики Обозначение отсутствует, 93339-24

Назначение

Автоцистерны и автотопливозаправщики (далее - АЦ и АТЗ) предназначены для измерений объема нефтепродуктов плотностью до 860 кг/м3.

Описание

Принцип действия АЦ и АТЗ основан на заполнении их нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком или при помощи насоса.

АЦ и АТЗ состоят из стальной сварной цистерны постоянного или переменного сечения, имеющей в поперечном сечении чемоданообразную форму, установленной на шасси. АЦ и АТЗ являются транспортными мерами полной вместимости (далее - ТМ). Цистерна состоит из нескольких герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. Каждая секция цистерны оборудована заливной горловиной. В горловине устанавливается указатель уровня налива из металлического уголка.

АЦ и АТЗ изготавливаются по заказу в любой цветовой гамме.

На корпусе АЦ и АТЗ размещены надписи «ОГНЕОПАСНО», знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз

Технологическое оборудование предназначено для операций  налива-слива

нефтепродуктов и включает в себя:

- горловину с указателем уровня;

- патрубок для отвода паров нефтепродуктов;

- крышку горловины с заливным люком и дыхательным клапаном;

- клапан донный;

- кран шаровой;

- фильтры;

- рукава напорно-всасывающие;

- насос слива/налива.

Для измерений объема нефтепродуктов при заправке автотранспорта узел выдачи топлива АТЗ, расположенный в ящике, закрепленном на раме шасси, комплектуется одним или несколькими счетчиками жидкости СЖ-ППО (регистрационный номер 59916-15).

АЦ и АТЗ имеют модификации АТЗ-4,0 4693С5, АЦ-4,0 4693D5, АТЗ-4,5 4693С5, АЦ-4,5 4693D5, АТЗ-4,9 4693С5, АЦ-4,9 4693D5, АТЗ-5,2 4693С5, АЦ-5,2 4693D5, АТЗ-6,0 4693С5, АЦ-6,0 4693D5, АТЗ-6,5 4693С5, АЦ-6,5 4693D5, АТЗ-7,0 4693С5, АЦ-7,0 4693D5, АТЗ-7,5 4693С5, АЦ-7,5 4693D5, АТЗ-9,0 4693С6, АЦ-9,0 4693D6, АТЗ-10,0 4693С6, АЦ-10,0 4693D6, АТЗ-10,5 4693С6, АЦ-10,5 4693D6, АТЗ-11,0 4693С6, АЦ-11,0 4693D6, АТЗ-11,5 4693С6, АЦ-11,5 4693D6, АТЗ-12,0 4693C6, АЦ-12,0 4693D6, которые отличаются геометрическими размерами, номинальной вместимостью и шасси.

Структура условного обозначения модификации ППЦ:

АТЗ(АЦ)-[1] 4693[2][3], где:

[1] - номинальная вместимость: 4,0, 4,5, 4,9, 5,2, 6,0, 6,5, 7,0, 7,5, 9,0, 10,0, 10,5, 11,0, 11,5, 12,0;

[2] - D (автоцистерна), C (автотопливозаправщик);

[3] - шасси: 5 (DONGFENG тип DFA), 6 (DONGFENG тип DFA1180).

Заводской (серийный) номер в виде цифрового обозначения, состоящий из трех или четырех арабских цифр, нанесен ударным методом на информационную табличку, общий вид которой представлен на рисунке 4. Информационная табличка расположена с правой стороны по ходу движения в передней части АЦ и АТЗ или на задней поверхности цистерны в местах, указанных на рисунке 3.

Общие виды АЦ и АТЗ представлены на рисунках 1 и 2.

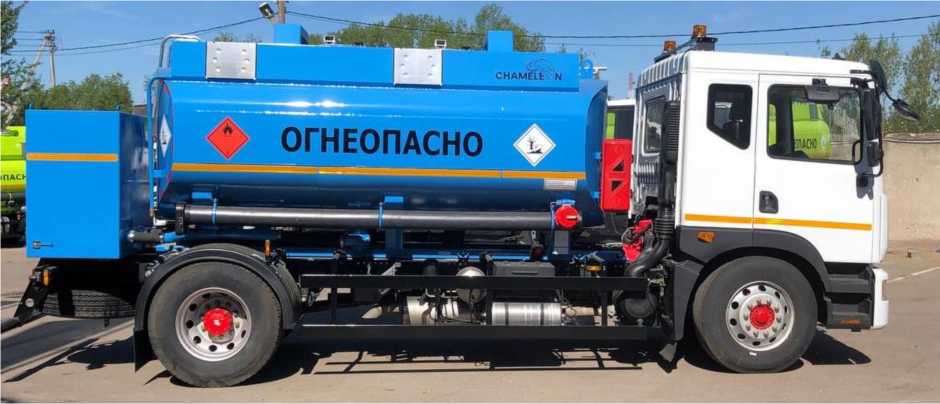

Рисунок 1 - Общий вид автоцистерны АЦ-4,9 4693D6

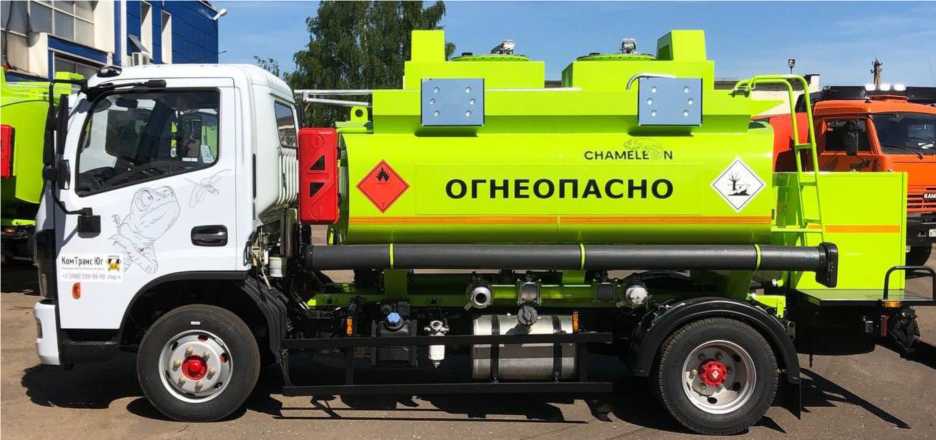

Рисунок 2 - Общий вид автотопливозаправщика АТЗ-4,9 4693С5

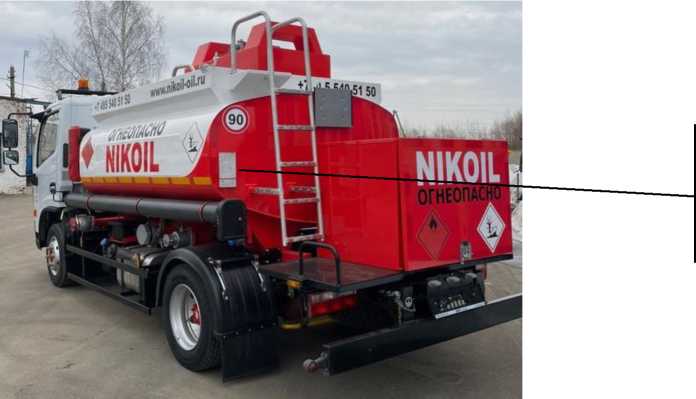

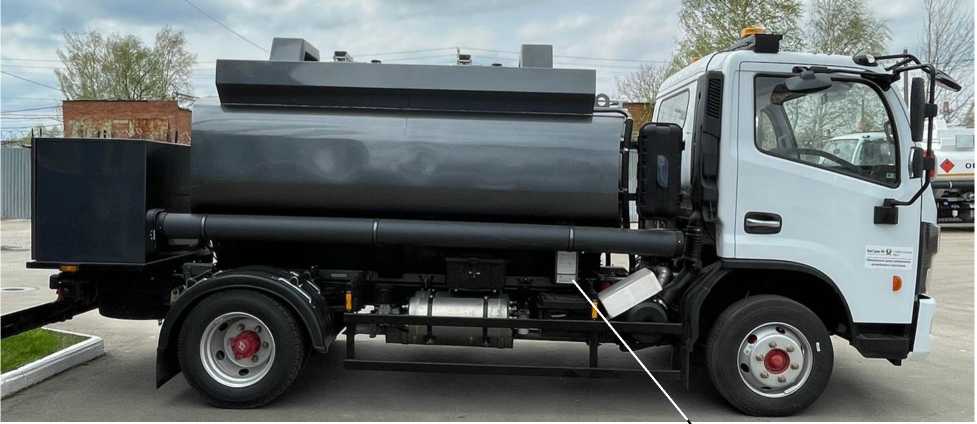

Место расположения информационной таблички

Рисунок 3 - Место расположения информационной таблички

Место нанесения заводского (серийного) номера

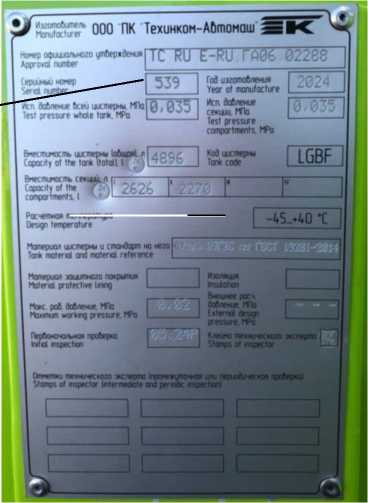

Рисунок 4 - Общий вид информационной таблички, с указанием места нанесения заводского (серийного) номера

Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлены на рисунках 5 и 6. Знак поверки наносится ударным способом на заклепку, крепящую указатель уровня налива.

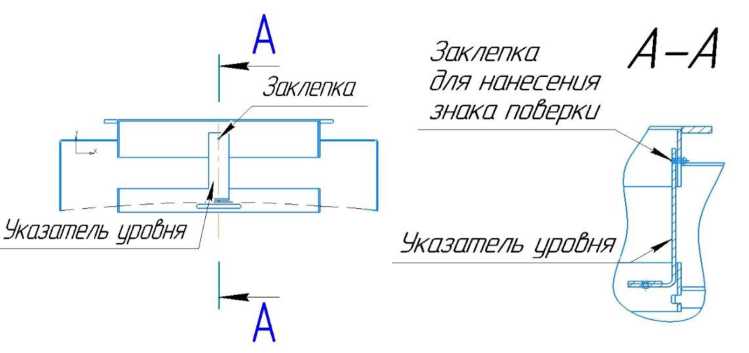

Рисунок 5 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива в горловине цистерны, обозначение места нанесения знака поверки

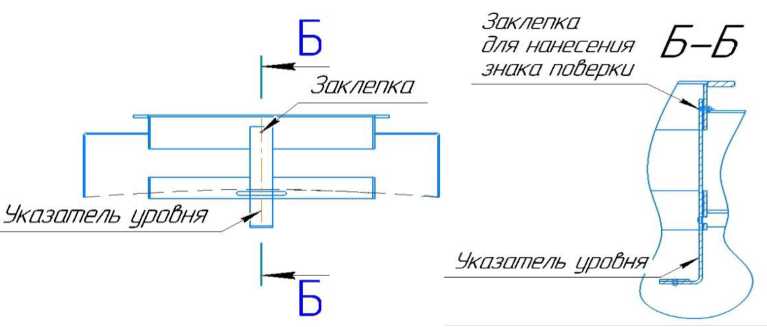

Рисунок 6 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива в полости цистерны, обозначение места нанесения знака поверки

Технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4 - Метрологические характеристики

Таблица 5 - Метрологические характеристики

Таблица 6 -Технические характеристики

Таблица 7 - Технические характеристики

Таблица 8 - Технические характеристики

Таблица 9 - Технические характеристики

Таблица 10 - Технические характеристики

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и паспорта печатным способом.

Комплектность

Таблица 11 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 3 Руководств по эксплуатации Автотопливозаправщик АТЗ (Автоцистерна АЦ) Модификация 4693С6 (4693D6) на шасси DONGFENG тип DFA 1180 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ, Автотопливозаправщик АТЗ (Автоцистерна АЦ) Модификация 4693С5 (4693D5) на шасси DONGFENG тип DFA РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ.

Нормативные документы

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости» (Часть 3);

ТУ-29.10.59.230-003-28385314-2023                           АВТОЦИСТЕРНЫ

И АВТОТОПЛИВОЗАПРАВЩИКИ ТЕХНИЧЕСКИЕ УСЛОВИЯ.
