Счетчики газа объемные диафрагменные с коррекцией МК-ЕТ, 93366-24

Назначение

Счетчики газа объемные диафрагменные с коррекцией МК-ЕТ (далее - счетчики) предназначены для измерений объема газа, приведенного к стандартным условиям (абсолютное давление 0,101325 МПа, температура плюс 20 °С).

Описание

Принцип действия счетчиков основан на преобразовании разности давлений газа на входе и выходе счетчика в поступательное движение мембран. Кривошипно-шатунный механизм преобразует поступательное движение мембран во вращательное движение вала, на котором расположен маятник. Количество оборотов маятника считывается двумя фотодатчиками, расположенными на электронной плате, и преобразуется в сигнал, передаваемый в электронное отсчётное устройство (далее - ЭОУ). Количество оборотов маятника пропорционально объему прошедшего через счетчик газа.

Объем газа автоматически приводится к стандартным условиям с учетом измеренного значения температуры газа, а также значений абсолютного давления и коэффициента сжимаемости газа, принятых за условно-постоянные величины. Измерение температуры газа осуществляется полупроводниковым преобразователем температуры.

Счетчики состоят из корпуса, внутри которого расположен измерительный механизм мембранного типа, полупроводникового преобразователя температуры и ЭОУ, включающего в себя дисплей, микроконтроллер, коммуникационный GSM-модуль, две литиевые батареи -основную и дополнительную. Основная батарея предназначена для питания микроконтроллера и является несъемной. Дополнительная батарея предназначена для питания коммуникационного GSM-модуля (модуля телеметрии), расположена в отдельном отсеке и является съемной.

Счетчики снабжены устройством, препятствующим прохождению обратного потока газа.

Счетчики выпускаются в левом и правом исполнениях, указываемых стрелкой на корпусе счетчика.

Счетчики устойчивы к воздействию внешнего магнитного поля и отображают специальный символ на дисплее ЭОУ, а также заносят сведения о воздействии внешнего магнитного поля в архив и передают информацию на сервер.

Структура условного обозначения счетчиков:

хХХ | |Т

^Типоразмер: G1,6; G2,5; G4; G6; G10; G16; G25; G40; G65.

Модификация счетчиков: МК-ET - без запорного клапана; МК-ЕТК - с запорным клапаном.

Заводской номер счетчиков, состоящий из арабских цифр, наносится методом печати

или гравировки на корпус ЭОУ.

Место нанесения знака утверждения типа

MK-ETKG4 ©ERtH 5озтшв

Место нанесения заводского номера

Типоразмеры G1,6 - G25

Типоразмеры G40, G65

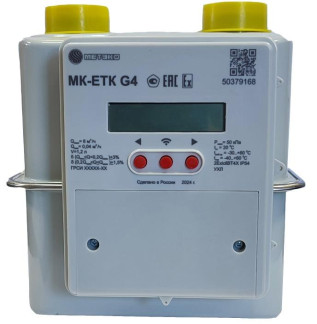

Рисунок 1 - Общий вид счетчиков

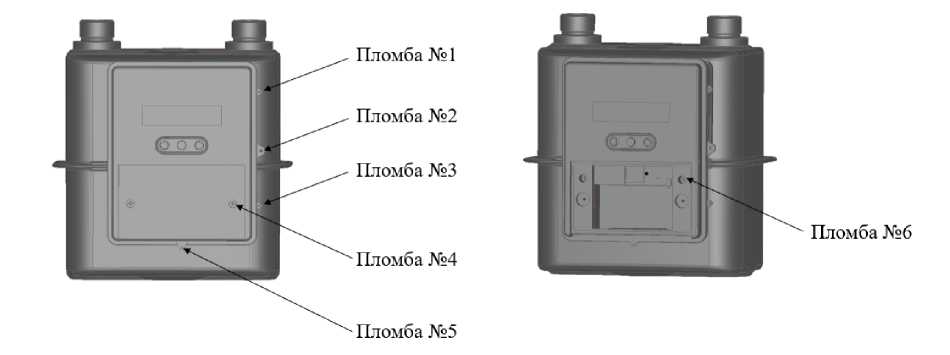

Рисунок 2 - Схема пломбировки счетчиков

Таблица 1 - Типы пломб

№ пломбы	Кем устанавливается	Тип
1, 4, 5	Оператор газораспределительной системы	На усмотрение оператора газораспределительной системы
