| Номер в госреестре | 93367-24 |
| Наименование СИ | Приборы комплексного термического анализа |
| Обозначение типа СИ | SDTGA6000 |
| Изготовитель | Hunan Sundy Science and Technology Co., Ltd, Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 02.10.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы комплексного термического анализа SDTGA6000 (далее - приборы SDTGA6000) предназначены для измерений массы твердых и сыпучих материалов при переменных температурах.
К настоящему типу средств измерений относятся приборы SDTGA6000 следующих модификаций: SDTGA6000A, SDTGA6000V, используемые вместе или отдельно, которые отличаются друг от друга конструктивным расположением печи нагрева, массой и габаритными размерами.
Принцип действия приборов SDTGA6000 основан на измерении массы исследуемых образцов в зависимости от температуры с программным заданием изменения температуры. При нагревании в веществах происходят физические и химические изменения, при этом также изменяется и масса вещества. Приборы SDTGA6000 позволяют также проводить термогравиметрический анализ.
Конструктивно приборы SDTGA6000 выполнены в металлическом корпусе, внутри которого смонтирована высокотемпературная печь. Также внутри корпуса расположены весы, электронная схема управления, цифровой измеритель температуры.
Нанесение знака поверки на приборы SDTGA6000 не предусмотрено. Серийный номер, состоящий из арабских цифр, наносится методом цифровой печати на корпус прибора SDTGA6000 в виде наклейки. Место нанесения серийного номера на корпус приборов SDTGA6000 представлено на рисунке 2.
Общий вид приборов SDTGA6000 представлен на рисунке 1. Пломбирование приборов SDTGA6000 не предусмотрено.

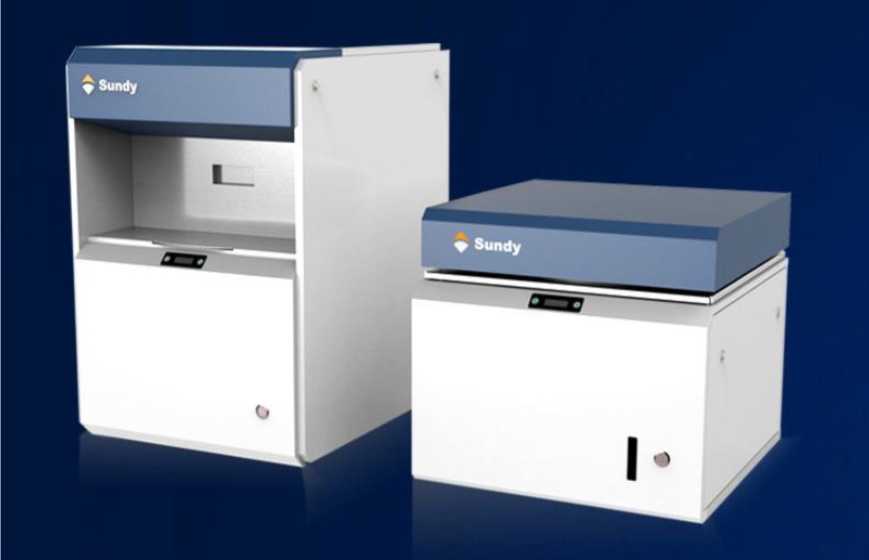

Рисунок 1 - Общий вид приборов SDTGA6000
Слева - модификация SDTGA6000V, справа - модификация SDTGA6000A

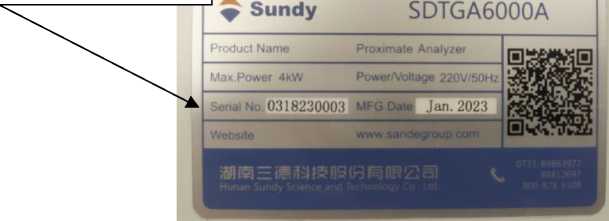

Место нанесения серийного номера
Рисунок 2 - Место нанесения серийного номера на корпус приборов SDTGA6000
Программное обеспечение приборов SDTGA6000 состоит из встроенной части (встроенный, защищенный от записи микроконтроллер) и внешней части под управлением операционной системой персонального компьютера. Встроенное ПО «SDTGA.hex» разработано изготовителем специально для решения задач задания температуры, измерения массы. Встроенное ПО является полностью метрологически значимым. Автономное ПО «Анализатор SDTGA Proximate» предназначено для управления приборами SDTGA6000, задачи программы измерений, отображения результатов измерений, ведения архива измерений.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | SDTGA.hex | Анализатор SDTGA Proximate |
| Номер версии (идентификационный номер ПО)* | 1.1 | З.х.х |
| * Версия автономного ПО «Анализатор SDTGA Proximate» имеет числовые значения для «х.х» от 0 до 9. Метрологически значимая часть автономного ПО остается неизменной и в версии ПО обозначается «3.» | ||
Таблица 2 - Метрологические характеристики_____
| Наименование характеристики | Значение | |
| SDTGA6000A | SDTGA6000V | |
| Диапазон задания температуры, °С | от +20 до +1000 | |
| Пределы допускаемой абсолютной погрешности поддержания температуры, °С | ±2 | |
| Диапазон измерений массы, г | от 0,2 до 10,0 | |
| Пределы допускаемой относительной погрешности измерений массы, % | ±0,5 | |
Таблица 3 -Технические характеристики
| Наименование характеристики | Значение | |
| SDTGA6000A | SDTGA6000V | |
| Габаритные размеры, мм, не более: - длина | 550 | 550 |
| - ширина | 590 | 650 |
| - высота | 530 | 815 |
| Масса, кг, не более | 70 | 95 |
| Потребляемая мощность, В^А, не более | 4500 | 2500 |
| Параметры электрического питания: - напряжение переменного тока, В | от 198 до 242 | |
| - частота переменного тока, Гц | 50±1 | |
| Условия эксплуатации: - температура окружающего воздуха, °С | от +15 до +25 | |
| - относительная влажность окружающего воздуха, %, не более | 85 | |
Таблица 4 -Показатели надежности
| Наименование характеристики | Значение |
| SDTGA6000A SDTGA6000V | |
| Средний срок службы, лет | 10 |
| Средняя наработка до отказа, ч, не менее | 10000 |
наносится на титульный лист Руководства по эксплуатации типографским методом.
Таблица 5 - Комплектность приборов SDTGA6000
| Наименование | Обозначение | Количество |
| Прибор комплексного термического анализа SDTGA6000 (в зависимости от модификации) | SDTGA6000A / SDTGA6000V | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
Применение приборов SDTGA6000 в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Государственная поверочная схема для средств измерений температуры, утвержденная приказом Росстандарта от 23 декабря 2022 г. № 3253;
Государственная поверочная схема для средств измерений массы, утвержденная приказом Росстандарта от 4 июля 2022 г. № 1622;
Стандарт предприятия Hunan Sundy Science and Technology Co., Ltd., Китай.
