| Номер в госреестре | 93369-24 |
| Наименование СИ | Газоанализаторы |
| Обозначение типа СИ | ETL-GAS |
| Изготовитель | Общество с ограниченной ответственностью "Евротехлаб" (ООО "Евротехлаб"), г. Санкт-Петербург |
| Год регистрации | 2024 |
| Срок свидетельства | 02.10.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы ETL-GAS (далее - газоанализаторы) предназначены для непрерывных автоматических измерений содержания компонентов в газовых средах.
К настоящему типу средств измерений относятся газоанализаторы следующих моделей: ETL-GAS 10, ETL-GAS 20 и ETL-GAS 24, различающихся конструктивным исполнением и метрологическими характеристиками.
Принцип действия газоанализаторов в зависимости от модели и определяемых компонентов приведен в таблице 1.
Таблица 1 - Принцип действия газоанализаторов
| Модель газоанализатора | Определяемый компонент | Принцип действия |
| ETL-GAS 10 | Оксид углерода (СО), метан (СН4), закись азота (N2O), диоксид углерода (СО2) | Недисперсионная инфракрасная спектроскопия (NDIR) |
| Кислород (О2) | Электрохимический | |
| Парамагнитный | ||
| ETL-GAS 20 | Диоксид серы (SO2), оксид азота (NO), диоксид азота (NO2), сумма оксидов азота NOx (в пересчете на NO2) | Дифференциальная оптическая абсорбционная спектроскопия (DOAS) |
| Кислород (О2) | Электрохимический | |
| Парамагнитный | ||
| ETL-GAS 24 | Диоксид серы (SO2), оксид азота (NO), диоксид азота (NO2), сумма оксидов азота NOx (в пересчете на NO2), аммиак (NH3), сероводород (H2S), пары воды (Н2О), кислород (О2) | Дифференциальная оптическая абсорбционная спектроскопия (DOAS) с обогревом ячейки |
| Кислород (О2) | Электрохимический | |
| Парамагнитный |
Конструктивно газоанализаторы выполнены в виде одного блока - корпуса, предназначенного для установки в стойку. Внутри корпуса расположены измерительная ячейка, блок питания, процессор, газовые линии. На передней панели моделей ETL-GAS 10 и ETL-GAS 20 расположены сенсорный дисплей и ротаметр индикации расхода газа, модели ETL-GAS 24 - сенсорный дисплей, индикатор включения, USB разъем и вентилятор. На задней панели газоанализаторов расположены штуцера входа и выхода газа, разъем кабеля питания, кнопка включения, разъемы аналоговых и цифровых интерфейсов связи.
Газоанализаторы модели ETL-GAS 24 оснащены обогревом всех элементов газового тракта до температуры плюс 180 °С, включая аналитическую ячейку.
Ограничение доступа внутрь корпуса к местам настройки обеспечивается нанесением защитной наклейки на стык задней панели и крышки корпуса (рисунок 4).
Общий вид газоанализаторов представлен на рисунках 1, 2 и 3.
Нанесение знака поверки на газоанализаторы не предусмотрено.
Серийный номер в формате заглавной буквы «G» и пяти цифр после дефиса наносится типографским способом на идентификационную табличку (рисунок 5), расположенную на задней панели газоанализатора (рисунок 4).

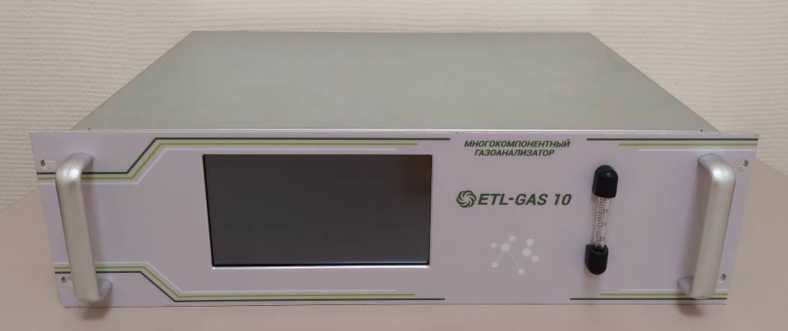

Рисунок 1 - Общий вид газоанализаторов модели ETL-GAS 10

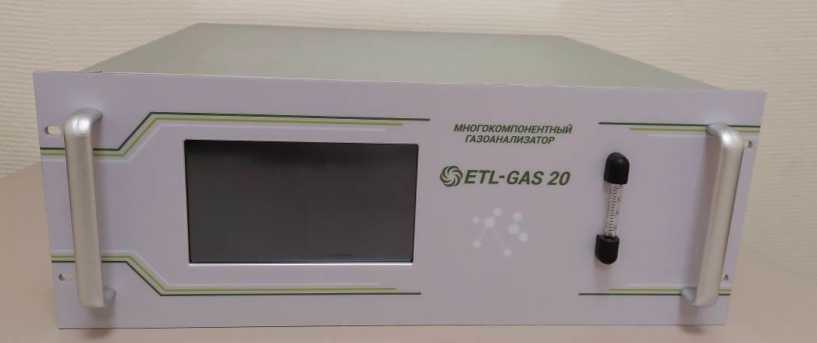

Рисунок 2 - Общий вид газоанализаторов модели ETL-GAS 20

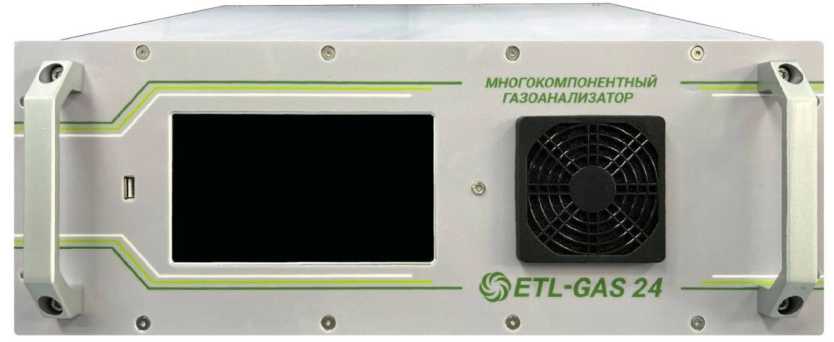

Рисунок 3 - Общий вид газоанализаторов модели ETL-GAS 24
Место нанесения защитной наклейки
Место нанесения идентификационной таблички

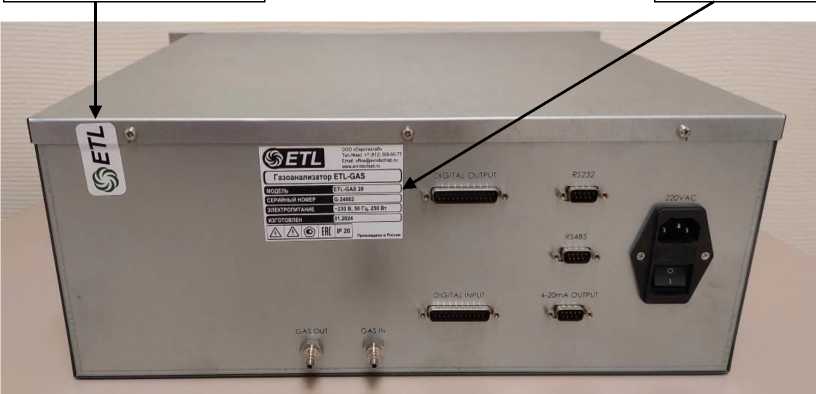

Рисунок 4 - Общий вид задней панели газоанализатора с указанием места нанесения идентификационной таблички с серийным номером и места нанесения защитной наклейки
ООО «Евротехлаб»
rUKW Я Я Тел ./Факс: +7 (812) 309-00-77
>Л Я Email:office@evrotechlab.ru
www.evrotechlab.ru
( Газоанализатор ETL-GAS ]
Место нанесения знака утверждения типа
МОДЕЛЬ_______
СЕРИЙНЫЙ НОМЕР
ЭЛЕКТРОПИТАНИЕ •----------------------------------------- ИЗГОТОВЛЕН
-230 В, 50 Гц, 250 Вт
Произведено в России
Место нанесения серийного номера
Рисунок 5 - Идентификационная табличка
Газоанализаторы имеют встроенное программное обеспечение (ПО), которое осуществляет следующие функции:
- обработку измерительной информации от первичного измерительного преобразователя;
- расчет результатов измерений по данным от первичного измерительного преобразователя;
- передачу результатов измерений по интерфейсам связи;
- контроль целостности ПО.
Влияние ПО учтено при нормировании метрологических характеристик.
Газоанализаторы имеют защиту ПО от преднамеренных и непреднамеренных изменений. Уровень защиты по Р 50.2.077-2014 - «средний»
Идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | ||
| ETL-GAS 10 | ETL-GAS 20 | ETL-GAS 24 | |
| Идентификационное наименование ПО | - | - | - |
| Номер версии (идентификационный номер) ПО, не ниже | X.31L | 6.3х | V1.x |
| Цифровой идентификатор ПО | - | - | - |
| 1) Где «х» принимает значения от 0 до 9 и не относится к метрологически значимой части ПО. | |||
| Таблица 3 - Метрологические характеристики газоанализаторов модели ET | L-GAS 10 | ||||
| Определяемый компонент | Диапазон измерений массовой концентрации, мг/м3 (объемной доли, %) | Участки диапазона измерений1) | Пределы допускаемой основной3) погрешности, % | ||
| массовой концентрации, мг/м3 | объемной доли, % | привед ен-ной2) | относительной | ||
| Оксид углерода (СО) | от 0 до 100 | от 0 до 10 включ. | - | ±5 | - |
| св. 10 до 100 | - | - | ±5 | ||
| от 0 до 200 | от 0 до 20 включ. | - | ±5 | - | |
| св. 20 до 200 | - | - | ±5 | ||
| от 0 до 500 | от 0 до 50 включ. | - | ±5 | - | |
| св. 50 до 500 | - | - | ±5 | ||
| от 0 до 1000 | от 0 до 100 включ. | - | ±5 | - | |
| св. 100 до 1000 | - | - | ±5 | ||
| от 0 до 2000 | от 0 до 200 включ. | - | ±5 | - | |
| св. 200 до 2000 | - | - | ±5 | ||
| от 0 до 5000 | от 0 до 500 включ. | - | ±3 | - | |
| св. 500 до 5000 | - | - | ±3 | ||
| от 0 до 1 % | - | от 0 до 0,1 включ. | ±3 | - | |
| - | св. 0,1 до 1 | - | ±3 | ||
| от 0 до 10 % | - | 0 до 1 включ. | ±2 | - | |
| - | св. 1 до 10 | - | ±2 | ||
| от 0 до 20 % | - | от 0 до 2 включ. | ±2 | - | |
| - | св. 2 до 20 | - | ±2 | ||
| Метан (СН4) | от 0 до 100 | от 0 до 10 включ. | - | ±5 | - |
| св. 10 до 100 | - | - | ±5 | ||
| от 0 до 200 | от 0 до 20 включ. | - | ±5 | - | |
| св. 20 до 200 | - | - | ±5 | ||
| от 0 до 500 | от 0 до 50 включ. | - | ±5 | - | |
| св. 50 до 500 | - | - | ±5 | ||
| от 0 до 1000 | от 0 до 100 включ. | - | ±5 | - | |
| св. 100 до 1000 | - | - | ±5 | ||
| от 0 до 2000 | от 0 до 200 включ. | - | ±5 | - | |
| св. 200 до 2000 | - | - | ±5 | ||
| Определяемый компонент | Диапазон измерений массовой концентрации, мг/м3 (объемной доли, %) | Участки диапазона измерений1) | Пределы допускаемой основной3) погрешности, % | ||
| массовой концентрации, мг/м3 | объемной доли, % | приведенной2) | относительной | ||
| Метан (СНд) | от 0 до 5000 | от 0 до 500 включ. | - | ±3 | - |
| св. 500 до 5000 | - | - | ±3 | ||
| от 0 до 1 % | - | от 0 до 0,1 включ. | ±3 | - | |
| - | св. 0,1 до 1 | - | ±3 | ||
| от 0 до 5 % | - | от 0 до 0,5 включ. | ±2 | - | |
| - | св. 0,5 до 5 | - | ±2 | ||
| Закись азота (N2O) | от 0 до 100 | от 0 до 10 включ. | - | ±5 | - |
| св. 10 до 100 | - | - | ±5 | ||
| от 0 до 200 | от 0 до 20 включ. | - | ±5 | - | |
| св. 20 до 200 | - | - | ±5 | ||
| от 0 до 500 | от 0 до 50 включ. | - | ±5 | - | |
| св. 50 до 500 | - | - | ±5 | ||
| от 0 до 1000 | от 0 до 100 включ. | - | ±5 | - | |
| св. 100 до 1000 | - | - | ±5 | ||
| от 0 до 2000 | от 0 до 200 включ. | - | ±5 | - | |
| св. 200 до 2000 | - | - | ±5 | ||
| от 0 до 5000 | от 0 до 500 включ. | - | ±3 | - | |
| св. 500 до 5000 | - | - | ±3 | ||
| от 0 до 1 % | - | от 0 до 0,1 включ. | ±3 | - | |
| - | св. 0,1 до 1 | - | ±3 | ||
| от 0 до 10 % | - | 0 до 1 включ. | ±2 | - | |
| - | св. 1 до 10 | - | ±2 | ||
| Диоксид углерода (СО2) | от 0 до 25 % | - | от 0 до 2 включ. | ±2 | - |
| - | св. 2 до 25 | - | ±2 | ||
| от 0 до 40 % | - | от 0 до 4 включ. | ±2 | - | |
| - | св. 4 до 40 | - | ±2 | ||
| от 0 до 50 % | - | от 0 до 5 включ. | ±2 | - | |
| - | св. 5 до 50 | - | ±2 | ||
| Кислород (О2) | от 0 до 25 % | - | от 0 до 2 включ. | ±2 | - |
| - | св. 2 до 25 | - | ±2 | ||
| 1) Определяемые компоненты и диапазоны измерений определяются при заказе, устанавливаются изготовителем и указываются в паспорте на газоанализатор. Допускается поставка газоанализаторов с верхней границей диапазона измерений содержания определяемого компонента Св, не указанной в таблице, при условии, что | |||||
Окончание таблицы 3_______________________________________________________________
значение Св входит в участок диапазона измерений, для которого в таблице нормированы пределы допускаемой относительной погрешности. В этом случае пределы допускаемой погрешности нормируются:
- приведенной - в соответствии с указанными в таблице;
- относительной - в соответствии с указанными в таблице для участка диапазона измерений, в который входит Св.
Допускается отображение результатов измерений содержания определяемых компонентов в единицах объемной доли, млн-1, пересчет выполняется по формуле:
ат __ ^масс.' V М
С°б ~ м
г де со* - результат измерений содержания определяемого компонента в единицах объемной доли, млн-1;
с ижй- результат измерений содержания определяемого компонента в единицах массовой концентрации, мг/м3;
- молярный объем, равный 22,4 дм3/моль (при условиях 0 oC, 101,3 кПа);
- - молярная масса определяемого компонента, г/моль.
2) Нормирующее значение - верхний предел участка диапазона измерений, для которого нормированы пределы допускаемой приведенной погрешности.
3) Нормальные условия измерений:
- диапазон температуры окружающей среды, oC от +15 до +25;
- диапазон относительной влажности окружающей среды, % от 0 до 90;
- диапазон атмосферного давления, кПа от 84,0 до 106,7.
Таблица 4 - Метрологические характеристики газоанализаторов модели ETL-GAS 20
| Определяемый компонент | Диапазон измерений массовой концентрации, мг/м3 (объемной доли, %) | Участки диапазона измерений1) | Пределы допускаемой основной3) погрешности, % | ||
| массовой концентрации, мг/м3 | объемной доли, % | приведен-ной2) | относительной | ||
| Диоксид серы (SO2) | от 0 до 100 | от 0 до 10 включ. | - | ±5 | - |
| св. 10 до 100 | - | - | ±5 | ||
| от 0 до 200 | от 0 до 20 включ. | - | ±5 | - | |
| св. 20 до 200 | - | - | ±5 | ||
| от 0 до 500 | от 0 до 50 включ. | - | ±5 | - | |
| св. 50 до 500 | - | - | ±5 | ||
| от 0 до 1000 | от 0 до 100 включ. | - | ±5 | - | |
| св. 100 до 1000 | - | - | ±5 | ||
| от 0 до 2000 | от 0 до 200 включ. | - | ±5 | - | |
| св. 200 до 2000 | - | - | ±5 | ||
| от 0 до 5000 | от 0 до 500 включ. | - | ±5 | - | |
| св. 500 до 5000 | - | - | ±5 | ||
| от 0 до 9000 | от 0 до 900 включ. | - | ±3 | - | |
| св. 900 до 9000 | - | - | ±3 | ||
| Определяемый компонент | Диапазон измерений массовой концентрации, мг/м3 (объемной доли, %) | Участки диапазона измерений1) | Пределы допускаемой основной3) погрешности, % | ||
| массовой концентрации, мг/м3 | объемной доли, % | приведенной2) | относительной | ||
| Оксид азота (NO) | от 0 до 100 | от 0 до 10 включ. | - | ±5 | - |
| св. 10 до 100 | - | - | ±5 | ||
| Оксид азота (NO) | от 0 до 200 | от 0 до 20 включ. | - | ±5 | - |
| св. 20 до 200 | - | - | ±5 | ||
| от 0 до 500 | от 0 до 50 включ. | - | ±5 | - | |
| св. 50 до 500 | - | - | ±5 | ||
| от 0 до 1000 | от 0 до 100 включ. | - | ±5 | - | |
| св. 100 до 1000 | - | - | ±5 | ||
| от 0 до 2000 | от 0 до 200 включ. | - | ±5 | - | |
| св. 200 до 2000 | - | - | ±5 | ||
| Диоксид азота (NQ2) | от 0 до 100 | от 0 до 10 включ. | - | ±5 | - |
| св. 10 до 100 | - | - | ±5 | ||
| от 0 до 200 | от 0 до 20 включ. | - | ±5 | - | |
| св. 20 до 200 | - | - | ±5 | ||
| от 0 до 500 | от 0 до 50 включ. | - | ±5 | - | |
| св. 50 до 500 | - | - | ±5 | ||
| от 0 до 1000 | от 0 до 100 включ. | - | ±5 | - | |
| св. 100 до 1000 | - | - | ±5 | ||
| от 0 до 2000 | от 0 до 200 включ. | - | ±5 | - | |
| св. 200 до 2000 | - | - | ±5 | ||
| Сумма оксидов азота NOx (в пересчете на NO2)4) | от 0 до 250 | от 0 до 25 включ. | - | ±5 | - |
| св. 25 до 250 | - | - | ±5 | ||
| от 0 до 500 | от 0 до 50 включ. | - | ±5 | - | |
| св. 50 до 500 | - | - | ±5 | ||
| от 0 до 1250 | от 0 до 125 включ. | - | ±5 | - | |
| св. 125 до 1250 | - | - | ±5 | ||
| от 0 до 2500 | от 0 до 250 включ. | - | ±5 | - | |
| св. 250 до 2500 | - | - | ±5 | ||
| от 0 до 5000 | от 0 до 500 включ. | - | ±5 | - | |
| св. 500 до 5000 | - | - | ±5 | ||
| Кислород (О2) | от 0 до 25 % | - | от 0 до 2 включ. | ±2 | - |
| - | св. 2 до 25 | - | ±2 | ||
Окончание таблицы 4____________________________________________________________
- приведенной - в соответствии с указанными в таблице;
- относительной - в соответствии с указанными в таблице для участка диапазона измерений, в который входит Св.
Допускается отображение результатов измерений содержания определяемых компонентов в единицах объемной доли, млн-1, пересчет выполняется по формуле:
__ ^масс.'
С°6 ~ м ■
где crt - результат измерений содержания определяемого компонента в единицах объемной доли, млн-1;
сж- результат измерений содержания определяемого компонента в единицах массовой концентрации, мг/м3;
- молярный объем, равный 22,4 дм3/моль (при условиях 0 oC, 101,3 кПа);
- - молярная масса определяемого компонента, г/моль.
2) Нормирующее значение - верхний предел участка диапазона измерений, для которого нормированы пределы допускаемой приведенной погрешности.
3) Нормальные условия измерений:
- диапазон температуры окружающей среды, oC от +15 до +25;
- диапазон относительной влажности окружающей среды, % от 0 до 90;
- диапазон атмосферного давления, кПа от 84,0 до 106,7.
4) При наличии соответствующих определяемых компонентов NO и NO2.
| Таблица 5 - Метрологические характеристики газоанализаторов модели | ETL-GAS 24 | ||||
| Определяемый компонент | Диапазон измерений массовой концентрации, мг/м3 (объемной доли, %) | Участки диапазона измерений1) | Пределы допускаемой основной3) погрешности, % | ||
| массовой концентрации, мг/м3 | объемной доли, % | приведен-ной2) | относительной | ||
| Диоксид серы (SO2) | от 0 до 100 | от 0 до 10 включ. | - | ±5 | - |
| св. 10 до 100 | - | - | ±5 | ||
| от 0 до 200 | от 0 до 20 включ. | - | ±5 | - | |
| св. 20 до 200 | - | - | ±5 | ||
| от 0 до 500 | от 0 до 50 включ. | - | ±5 | - | |
| св. 50 до 500 | - | - | ±5 | ||
| от 0 до 1000 | от 0 до 100 включ. | - | ±5 | - | |
| св. 100 до 1000 | - | - | ±5 | ||
| от 0 до 2000 | от 0 до 200 включ. | - | ±5 | - | |
| св. 200 до 2000 | - | - | ±5 | ||
| от 0 до 5000 | от 0 до 500 включ. | - | ±5 | - | |
| св. 500 до 5000 | - | - | ±3 | ||
| от 0 до 10000 | от 0 до 1000 включ. | - | ±3 | - | |
| св. 1000 до 10000 | - | - | ±3 | ||
| от 0 до 13000 | от 0 до 1300 включ. | - | ±3 | - | |
| св.1300 до 13000 | - | - | ±3 | ||
| Оксид азота (NO) | от 0 до 100 | от 0 до 10 включ. | - | ±5 | - |
| св. 10 до 100 | - | - | ±5 | ||
| от 0 до 200 | от 0 до 20 включ. | - | ±5 | - | |
| св. 20 до 200 | - | - | ±5 | ||
| Определяемый компонент | Диапазон измерений массовой концентрации, мг/м3 (объемной доли, %) | Участки диапазона измерений1) | Пределы допускаемой основной3) погрешности, % | ||
| массовой концентрации, мг/м3 | объемной доли, % | приведенной2) | относительной | ||
| Оксид азота (NO) | от 0 до 500 | от 0 до 50 включ. | - | ±5 | - |
| св. 50 до 500 | - | - | ±5 | ||
| от 0 до 1000 | от 0 до 100 включ. | - | ±5 | - | |
| св. 100 до 1000 | - | - | ±5 | ||
| от 0 до 2000 | от 0 до 200 включ. | - | ±5 | - | |
| св. 200 до 2000 | - | - | ±5 | ||
| от 0 до 4000 | от 0 до 400 включ. | - | ±3 | - | |
| св. 400 до 4000 | - | - | ±3 | ||
| Диоксид азота (NO2) | от 0 до 100 | от 0 до 10 включ. | - | ±5 | - |
| св. 10 до 100 | - | - | ±5 | ||
| от 0 до 200 | от 0 до 20 включ. | - | ±5 | - | |
| св. 20 до 200 | - | - | ±5 | ||
| от 0 до 500 | от 0 до 50 включ. | - | ±5 | - | |
| св. 50 до 500 | - | - | ±5 | ||
| от 0 до 1000 | от 0 до 100 включ. | - | ±5 | - | |
| св. 100 до 1000 | - | - | ±5 | ||
| от 0 до 2000 | от 0 до 200 включ. | - | ±5 | - | |
| св. 200 до 2000 | - | - | ±5 | ||
| от 0 до 5000 | от 0 до 500 включ. | - | ±3 | - | |
| св. 500 до 5000 | - | - | ±3 | ||
| от 0 до 10000 | от 0 до 1000 включ. | - | ±3 | - | |
| св. 1000 до 10000 | - | - | ±3 | ||
| от 0 до 14000 | от 0 до 1400 включ. | - | ±3 | - | |
| св.1400 до 14000 | - | - | ±3 | ||
| Сумма оксидов азота NOx (в пересчете на NO2)4) | от 0 до 250 | от 0 до 25 включ. | - | ±5 | - |
| св. 25 до 250 | - | - | ±5 | ||
| от 0 до 500 | от 0 до 50 включ. | - | ±5 | - | |
| св. 50 до 500 | - | - | ±5 | ||
| от 0 до 1250 | от 0 до 125 включ. | - | ±5 | - | |
| св. 125 до 1250 | - | - | ±5 | ||
| от 0 до 2500 | от 0 до 250 включ. | - | ±5 | - | |
| св. 250 до 2500 | - | - | ±5 | ||
| от 0 до 5000 | от 0 до 500 включ. | - | ±5 | - | |
| св. 500 до 5000 | - | - | ±5 | ||
| от 0 до 10000 | от 0 до 1000 включ. | - | ±3 | - | |
| св. 1000 до 10000 | - | - | ±3 | ||
| от 0 до 15000 | от 0 до 1500 включ. | - | ±3 | - | |
| св.1500 до 15000 | - | - | ±3 | ||
| от 0 до 20000 | от 0 до 2000 включ. | - | ±3 | - | |
| св. 2000 до 20000 | - | - | ±3 | ||
| Определяемый компонент | Диапазон измерений массовой концентрации, мг/м3 (объемной доли, %) | Участки диапазона измерений1) | Пределы допускаемой основной3) погрешности, % | ||
| массовой концентрации, мг/м3 | объемной доли, % | приведенной2) | относительной | ||
| Аммиак (NH3) | от 0 до 100 | от 0 до 10 включ. | - | ±5 | - |
| св. 10 до 100 | - | - | ±5 | ||
| от 0 до 200 | от 0 до 20 включ. | - | ±5 | - | |
| св. 20 до 200 | - | - | ±5 | ||
| от 0 до 500 | от 0 до 50 включ. | - | ±5 | - | |
| св. 50 до 500 | - | - | ±5 | ||
| от 0 до 1000 | от 0 до 100 включ. | - | ±3 | - | |
| св. 100 до 1000 | - | - | ±3 | ||
| от 0 до 2000 | от 0 до 200 включ. | - | ±3 | - | |
| св. 200 до 2000 | - | - | ±3 | ||
| от 0 до 5500 | от 0 до 500 включ. | - | ±3 | - | |
| св. 500 до 5500 | - | - | ±3 | ||
| Сероводород (H2S) | от 0 до 100 | от 0 до 10 включ. | - | ±5 | - |
| св. 10 до 100 | - | - | ±5 | ||
| от 0 до 200 | от 0 до 20 включ. | - | ±5 | - | |
| св. 20 до 200 | - | - | ±5 | ||
| от 0 до 500 | от 0 до 50 включ. | - | ±5 | - | |
| св. 50 до 500 | - | - | ±5 | ||
| от 0 до 1000 | от 0 до 100 включ. | - | ±5 | - | |
| св. 100 до 1000 | - | - | ±5 | ||
| Кислород (О2) | от 0 до 25 % | - | от 0 до 2 включ. | ±2 | - |
| - | св. 2 до 25 | - | ±2 | ||
| Пары воды (НО) | от 0 до 40 % | - | от 0 до 10 включ. | ±5 | - |
| - | св. 10 до 40 | - | ±5 | ||
| 1) Определяемые компоненты и диапазоны измерений определяются при заказе, устанавливаются изготовителем и указываются в паспорте на газоанализатор. Допускается поставка газоанализаторов с верхней границей диапазона измерений содержания определяемого компонента Св, не указанной в таблице, при условии, что значение Св входит в участок диапазона измерений, для которого в таблице нормированы пределы допускаемой относительной погрешности. В этом случае пределы допускаемой погрешности нормируются: - приведенной - в соответствии с указанными в таблице; - относительной - в соответствии с указанными в таблице для участка диапазона измерений, в который входит Св. Допускается отображение результатов измерений содержания определяемых компонентов в единицах объемной доли, млн-1, пересчет выполняется по формуле: С°б~ м ’ | |||||
Окончание таблицы 5________________________________________________________________
где - результат измерений содержания определяемого компонента в единицах
объемной доли, млн-1;
сниь— результат измерений содержания определяемого компонента в единицах массовой концентрации, мг/м3;
- молярный объем, равный 22,4 дм3/моль (при условиях 0 oC, 101,3 кПа);
— - молярная масса определяемого компонента, г/моль.
2) Нормирующее значение - верхний предел участка диапазона измерений, для которого нормированы пределы допускаемой приведенной погрешности.
3) Нормальные условия измерений:
- диапазон температуры окружающей среды, oC от +15 до +25;
- диапазон относительной влажности окружающей среды, % от 0 до 90;
- диапазон атмосферного давления, кПа от 84,0 до 106,7.
4) При наличии соответствующих определяемых компонентов NO и NO2.
Таблица 6 - Дополнительные метрологические характеристики
| Наименование характеристики | Значение |
| Предел допускаемой вариации выходного сигнала, в долях от пределов допускаемой основной погрешности | 0,5 |
| Время прогрева, мин, не более | 120 |
| Предел допускаемого времени установления выходного сигнала То,9, с | 180 |
| Пределы допускаемой дополнительной погрешности при изменении температуры окружающей среды в диапазоне условий эксплуатации от +10 °С до +15 °С включ. и от +25 °С до + 30 °С включ. в долях от пределов допускаемой основной погрешности | ±0,3 |
| Пределы допускаемой дополнительной погрешности от взаимного влияния определяемых компонентов в долях от пределов допускаемой основной погрешности | ±0,5 |
Таблица 7 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания переменным током частотой (50±1) Гц, В | от 207 до 253 |
| Потребляемая мощность, Вт, не более | 250 |
| Габаритные размеры (ширина x длина x высота), мм, не более: | |
| - модель ETL-GAS 10 | 490x350x140 |
| - модель ETL-GAS 20 | 490x450x180 |
| - модель ETL-GAS 24 | 490x450x180 |
| Масса, кг, не более: | |
| - модель ETL-GAS 10 | 8 |
| - модель ETL-GAS 20 | 22 |
| - модель ETL-GAS 24 | 18 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, оС | от +10 до +30 |
| - относительная влажность окружающего воздуха, % | от 0 до 90 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
Таблица 8 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет, не менее | 10 |
| Средняя наработка до отказа, ч, не менее | 24000 |
наносится типографским способом на идентификационную табличку, расположенную на задней панели, и на титульный лист руководства по эксплуатации и паспорта.
Комплектность газоанализаторов приведена в таблице 9.
Таблица 9 - Комплектность газоанализаторов
| Наименование | Обозначение | Количество |
| Г азоанализатор1) | ETL-GAS | 1 шт. |
| Руководство по эксплуатации | ETL-GAS РЭ | 1 экз. |
| Паспорт | ETL-GAS ПС | 1 экз. |
| 1) Модель определяется при заказе. | ||
приведены в разделе 2 «Использование по назначению» документов «Газоанализатор ETL-GAS модель ETL-GAS 10. Руководство по эксплуатации», «Газоанализатор ETL-GAS модель ETL-GAS 20. Руководство по эксплуатации», «Газоанализатор ETL-GAS модель ETL-GAS 24. Руководство по эксплуатации».
Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
Приказ Росстандарта от 21 ноября 2023 г. № 2415 «Об утверждении государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов»;
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;
ТУ 26.51.53-017-60997399-2023 «Газоанализаторы ETL-GAS. Технические условия».
