| Номер в госреестре | 93379-24 |
| Наименование СИ | Толщиномеры ультразвуковые |
| Обозначение типа СИ | Короскан Интро-ПТ01 |
| Изготовитель | Общество с ограниченной ответственностью "Локкор" (ООО "Локкор"), г. Уфа |
| Год регистрации | 2024 |
| Срок свидетельства | 03.10.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Толщиномеры ультразвуковые Короскан Интро-ПТ01 (далее по тексту - толщиномеры) предназначены для измерения толщины стенок изделий из металла.
Принцип действия толщиномеров основан на способности ультразвуковых колебаний (УЗК) распространяться в металле и отражаться от границ металл-воздух или металл-жидкость.
Конструктивно толщиномеры состоят из электронного блока и пьезоэлектрического преобразователя (ПЭП), подключаемого к электронному блоку при помощи кабеля.
Толщиномеры используются совместно с ПЭП типов А111-5-К6, А112-10-2х3, Короскан МС0106, а также с другими типами ПЭП:
- раздельно-совмещенными с номинальной частотой 10 МГц;
- совмещенными с номинальной частотой 5 МГц.
Генератор зондирующих импульсов электронного блока вырабатывает зондирующий импульс. Импульс поступает в ПЭП и преобразуется в УЗК, которые излучаются в объект контроля и отражаются от его внутренней поверхности. Отраженный сигнал принимается этим же ПЭП. Принятый и преобразованный сигнал в виде радиоимпульса поступает на приемник электронного блока, где усиливается, преобразуется в цифровой вид при помощи аналогоцифрового преобразователя. Далее данные о сигнале поступают в микроконтроллер, где вычисляется толщина стенки на основании измеренного интервала времени между зондирующим и отражённым сигналами (или между двумя отражёнными сигналами) и известного значения скорости звука в контролируемом металле.
Заводской номер в цифровом формате типографским способом наносится на табличку, размещаемую на задней панели корпуса толщиномера методом наклеивания, имеющую защитное полимерное покрытие.
Нанесение знака поверки на толщиномер не предусмотрено.
Предусмотрена пломбировка одного из крепежных винтов корпуса в виде наклейки.
Общий вид средства измерений приведен на рисунке 1. Схема пломбировки от несанкционированного доступа, места нанесения заводского номера, знака утверждения типа представлены на рисунке 2.
Место пломбировки

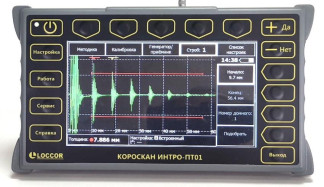

Рисунок 1 - Общий вид толщиномера
Место нанесения заводского номера
Место нанесения знака утверждения типа
Рисунок 2 - Схема пломбировки от несанкционированного доступа и места нанесения заводского номера и знака утверждения типа
Толщиномеры имеют встроенное метрологически значимое программное обеспечение (далее - ПО).
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные ПО | Значение |
| Идентификационное наименование ПО | Толщиномер Короскан Интро-ПТ01 |
| Номер версии (идентификационный номер) ПО | не ниже 1.04.033 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Метрологические и основные технические характеристики толщиномеров представлены в таблицах 2 и 3 соответственно.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений толщины стенки (по стали) с использованием типов ПЭП, мм раздельно-совмещенный, 10 МГц совмещенный, 5 МГц Короскан МС0106 | от 2 до 6 от 4 до 300 от 2 до 50 |
| Пределы допускаемой абсолютной погрешности измерений толщины стенки (по стали)1), мм | ±(0,05 + 0,015-H2)) |
| Среднее квадратическое отклонение результатов измерений толщины стенки (не менее 100 измерений для толщины стенки не более 50 мм)3), мм, не более | 0,003 |
| Примечание 1) Пределы допускаемой абсолютной погрешности измерений толщины стенки нормированы при отключенном датчике температуры (без термокомпенсации); 2) Н - измеряемая толщина, мм; 3) Характеристика нормирована только для толщиномера с ПЭП Короскан МС0106. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон устанавливаемых скоростей распространения ультразвуковых волн, м/с | от 1300 до 8000 |
| Масса толщиномера (без ПЭП), кг, не более | 1,6 |
| Габаритные размеры (без ПЭП), мм, не более - высота - ширина - глубина | 150 250 60 |
| Электрическое напряжение питания от внешнего блока питания, В | от 15 до 25 |
| Диапазон показаний температуры, °С | от -40 до +60 |
| Рабочие условия эксплуатации: - температура окружающего воздуха1), °С - относительная влажность воздуха при + 25 °С, % (без конденсации влаги) - атмосферное давление, кПа | от -20 до +40 до 80 от 84,0 до 106,7 |
| Примечание 1) При работе с ПЭП Короскан МС0106 допускается эксплуатация при температуре окружающего воздуха от -40 до +60 °С. | |
наносится типографским способом на титульный лист паспорта и руководства по эксплуатации толщиномеров и на их корпус методом наклеивания.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Толщиномер ультразвуковой | Короскан Интро-ПТ01 | 1 шт. |
| Блок питания 20/220 В | — | 1 шт. |
| Пьезоэлектрические преобразователи | А111-5-К6, А112-10-2х3, Короскан МС0106 | не менее 1 шт.1) |
| Наименование | Обозначение | Количество |
| Кабель для совмещенного ПЭП | LEMO 00 - LEMO 00 | 1 шт. |
| Кабель для раздельно-совмещенного ПЭП | 2 LEMO 00 — 2 LEMO 00 | 1 шт. |
| Кабель для подключения датчика температуры | - | 1 шт. 1) |
| Кабель USB | - | 1 шт. |
| Датчик температуры | Короскан МТ0106 | 1 шт. 1) |
| Паспорт | 42 7610.007.00.000 ПС | 1 экз. |
| Руководство по эксплуатации | 42 7610.007.00.000 РЭ | 1 экз. |
| 1) Количество и типы ПЭП определяются заказом | ||
приведены в разделе «Использование прибора» документа 42 7610.007.00.000 РЭ.
ТУ 26.51.66-003-67964865-2023 «Толщиномеры ультразвуковые Короскан Интро-ПТ01. Технические условия»
