| Номер в госреестре | 93384-24 |
| Наименование СИ | Поляриметры |
| Обозначение типа СИ | MCP 4100 |
| Изготовитель | Anton Paar OptoTec GmbH, Германия |
| Год регистрации | 2024 |
| Срок свидетельства | 03.10.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Поляриметры MCP 4100 (далее - поляриметры) предназначены для измерений угла вращения плоскости поляризации (УВПП) в угловых градусах (°) и градусах международной сахарной шкалы (°Z) в жидких и твердых оптически активных образцах.
Поляриметры состоят из следующих основных узлов: источник света (светодиод), интерференционный светофильтр, поляризатор, фокусирующая оптическая система, измерительная камера, анализатор, модулятор Фарадея, приемник излучения, а также система электропитания.
Принцип действия поляриметров основан на сканировании угла вращения плоскости поляризации и преобразовании электрического сигнала с представлением полученного результата в цифровой форме.
Корпус поляриметров изготавливается из нержавеющей стали, окрашиваемой в серые цвета.
К данному типу поляриметров относятся следующие модификации: MCP 4100 SW, MCP 4100 MW, MCP 4100 MWA, которые отличаются метрологическими характеристиками.
Поляриметры модификации МСР 4100 SW позволяют проводить измерения на одной длине волны 589 нм.
Поляриметры модификации MCP 4100 MW и MCP 4100 MWA, в зависимости от заказа, позволяют проводить измерения на одной длине волны 589 нм или на двух длинах волн. Вторая длина волны может быть выбрана заказчиком из ряда: 633, 578, 546, 436 нм для
модификации MCP 4100 MW и 830, 633, 578, 546, 436, 405, 365 нм для модификации MCP 4100 MWA.
Поляриметры применяются при нормальных условиях.
Нанесение знака поверки на средство измерений не предусмотрено.
Серийный номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на индивидуальную этикетку, расположенную на задней части корпуса поляриметров в месте, указанном на рисунке 2.
Общий вид поляриметров представлен на рисунке 1.

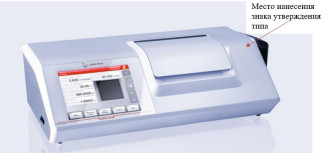

Рисунок 1 - Общий вид поляриметров модификаций MCP 4100 SW, MCP 4100 MW, MCP 4100 MWA
Рисунок 2 - Место нанесения серийного номера
Пломбирование поляриметров не предусмотрено.
Программное обеспечение (ПО) поляриметров является встроенным, метрологически значимым и выполняет функции управления процедурой измерений; сбором и обработкой данных; сохранением результатов измерений. Номер версии встроенного ПО отображается на дисплее поляриметра в меню System Information.
Влияние ПО учтено при нормировании метрологических характеристик поляриметров.
Уровень защиты программного обеспечения поляриметров «высокий» в соответствии с Рекомендацией Р 50.2.077-2014. Идентификационные данные программного обеспечения поляриметров приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения поляриметров.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | недоступно пользователю |
| Номер версии (идентификационный номер) ПО, не ниже | 5.20 |
| Цифровой идентификатор ПО | недоступно пользователю |
Таблица 2 - Метрологические характеристики_____
| Наименование характеристики | Значение | |
| MCP 4100 SW | MCP 4100 MW, MCP 4100 MWA | |
| Диапазон измерений УВПП: - на длине волны 589 нм - на длине волны 546 нм | от -76° до +76° - | от -76° до +76° от -89,9° до +89,9° |
| Пределы допускаемой абсолютной погрешности измерений УВПП | ±0,01° | |
| Диапазон измерений УВПП в градусах международной сахарной шкалы, °Z - на длине волны 589 нм - на длине волны 546 нм | от -219 до +219 - | от -219 до +219 от -259 до +259 |
| Пределы допускаемой абсолютной погрешности измерений УВПП в градусах международной сахарной шкалы, °Z | ±0,02 | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Дискретность показаний УВПП | 0,001° |
| Дискретность показаний в градусах международной сахарной | 0,01 |
| шкалы, °Z | |
| Диапазон температур в измерительной ячейке, °С | от +10 до +45 |
| Габаритные размеры, мм, не более: - высота | 231 |
| - длина | 797 |
| - ширина | 437 |
| Масса, кг, не более | 35,6 |
| Параметры электрического питания: - напряжение переменного тока, В | 220±22 |
| - частота переменного тока, Гц | 50 |
| Потребляемая мощность, В-А, не более | 85 |
наносится на верхнюю часть титульного листа руководства по эксплуатации типографским способом и на переднюю панель поляриметра в виде наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Поляриметр | MCP 4100 SW, MCP 4100 MW или MCP 4100 MWA | 1 шт. (по заказу) |
| Внешний адаптер электропитания | - | 1 шт. |
| Кабель питания | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в п.10 «Измерение» Руководства по эксплуатации «Поляриметр MCP 4100».
Приказ Росстандарта от 20 октября 2022 г.№ 2652 «Об утверждении государственной поверочной схемы для средств измерений угла вращения плоскости поляризации»;
Стандарт предприятия «Поляриметры MCP 4100».
