| Номер в госреестре | 93385-24 |
| Наименование СИ | Титраторы влаги автоматические кулонометрические |
| Обозначение типа СИ | ТитраЛаб-875 |
| Изготовитель | Общество с ограниченной ответственностью "МАСС-СПЕКТРОМЕТРИЯ И МЕДИЦИНА" (ООО "МАССМЕДИКА"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 03.10.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Титраторы влаги автоматические кулонометрические ТитраЛаб-875 (далее - титраторы) предназначены для измерений массы воды в пробах жидких и твердых веществ, не взаимодействующих с реактивом Фишера.
Принцип действия титраторов основан на реакции К. Фишера (реакция воды с йодом и двуокисью серы в присутствии основания и метилового спирта). Вода и йод реагируют друг с другом в молекулярном соотношении 1:1. Йод электролитически генерируется в анодном растворе. По мере вступления воды в химическую реакцию в растворе появляется избыток йода, детектируемый индикаторным электродом. Согласно закону Фарадея, количество образовавшегося йода пропорционально выработанному электрическому току. Таким образом масса воды, введенной в ячейку титратора, определяется посредством измерения количества электричества.
Титраторы представляют собой стационарные настольные лабораторные автоматические приборы, обеспечивающие ввод пробы, измерение, обработку и регистрацию выходной информации. Титраторы состоят из основного блока и титрационной ячейки. Титрационная ячейка из прозрачного стекла устанавливается на встроенную в верхнюю часть основного блока мешалку. В крышке ячейки встроен катод (в катодной камере) и детектирующий электрод. Под действием электрического тока, пропускаемого через анод и катод, в растворе генерируется йод. Ввод пробы осуществляется шприцом через прокладку (септу). Основной блок осуществляет управление процессом титрования, выбор метода титрования, отображение результатов, хранение информации и вывод информации на печать, компьютер. Результат измерения отображается как масса воды в анализируемом образце, мкг, а также пересчитывается в массовую долю воды, % или млн-1 (ppm).
Пломбирование титраторов не предусмотрено.
Общий вид титраторов представлен на рисунках 1-2.
Маркировочная табличка (далее - шильдик) расположена на боковой стенке титраторов. Шильдик титраторов содержит следующую информацию: наименование и обозначение типа титраторов и серийный номер. Внешний вид шильдиков представлен на рисунке 3.
Серийные номера имеют цифровой формат и наносятся типографским методом на шильдик, как показано на рисунке 3.
Нанесение знака поверки на титраторы не предусмотрено.

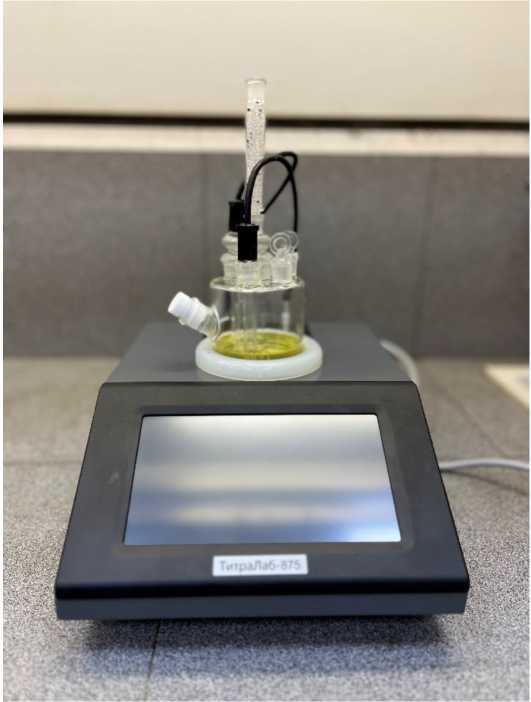

Рисунок 1 - Общий вид титраторов, вид спереди
Место нанесения шильдика титратора
Рисунок 2 - Общий вид титраторов, вид справа
ООО “МассМедика:
Титратор влаги автоматический кулонометрический
Место нанесения серийного номера
ТУ 26.51.70-001-30287424-2023
Место нанесения знака утверждения типа
Рисунок 3 - Внешний вид шильдика титраторов с местами нанесения серийного номера и знака утверждения типа
Титраторы оснащены встроенным программным обеспечением (далее - ПО).
Встроенное ПО разработано изготовителем и предназначено для управления процессом титрования, сбора, записи и передачи результатов измерений, а также для полной автоматизации всех стадий анализа. Встроенное ПО идентифицируется номером версии.
Влияние встроенного ПО учтено при нормировании метрологических характеристик титраторов.
Титраторы имеют защиту встроенного ПО от преднамеренных или непреднамеренных изменений. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Идентификационные данные встроенного ПО титраторов приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ТитраЛаб |
| Номер версии (идентификационный номер) ПО1 | 1.хх |
| Цифровой идентификатор ПО (контрольная сумма метрологически значимой части ПО)2 | 0x32cx847e |
| Алгоритм определения идентификатора | CRC32 |
| 1 Первый символ номера версии ПО указывает на метрологически значимую часть ПО, а «хх» (арабские цифры от 0 до 9) описывают метрологически незначимые модификации ПО, которые не влияют на МХ СИ (интерфейс, устранение незначительных программных ошибок и т.п.). 2 Для версии встроенного ПО 1.14 | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений массы воды в анализируемом образце, мкг | от 10,0 до 300 000,0 |
| Пределы допускаемой относительной погрешности, % | ±3,0 |
| Предел допускаемого относительного СКО случайной составляющей погрешности, % | 1,5 |
| Диапазон показаний массовой доли воды, млн-1 * | от 1 до 1000000 |
| * На дисплее отображается как «ppm» | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания от сети переменного тока частотой (50±1) Гц, В | 230±23 |
| Потребляемая мощность, В А, не более | 150 |
| Габаритные размеры, мм, не более: | |
| - длина | 300 |
| - ширина | 220 |
| - высота | 320 |
| Масса титратора, кг, не более | 4,5 |
| Условия эксплуатации: | |
| - диапазон температуры окружающей среды, °С | от +15 до +30 |
| - относительная влажность воздуха, %, не более | 80 |
Таблица 4 - Показатели надёжности
| Наименование характеристики | Значение |
| Срок службы, лет, не менее | 10 |
| Средняя наработка до отказа, ч | 15 000 |
| Гарантийный срок, лет | 1 |
наносится на шильдик титраторов методом компьютерной графики, на титульный лист руководства по эксплуатации и на титульный лист паспорта титратора типографским методом.
Таблица 5 - Комплектность титраторов влаги автоматических кулонометрических ТитраЛаб-875
| Наименование | Обозначение | Количество | Примечание |
| Титратор влаги автоматический кулонометрический | ТитраЛаб-875 | 1 шт. | - |
| Аксессуары | Комплект | 1 шт. | По отдельному заказу |
| Руководство по эксплуатации | РЭ 26.51.70-001 30287424-2023 | 1 экз. | - |
| Паспорт | ПТ 26.51.70-001 30287424-2023 | 1 экз. | - |
приведены в Руководстве по эксплуатации РЭ 26.51.70-001-30287424-2023 «Титратор влаги автоматический кулонометрический ТитраЛаб-875», раздел 3 «Принцип действия и устройство титратора, подготовка к работе».
При использовании в сфере государственного регулирования обеспечения единства измерений титраторы могут применяться в соответствии с аттестованными методиками (методами) измерений.
ТУ 26.51.70-001-30287424-2023 «Титратор влаги автоматический кулонометрический ТитраЛаб-875. Технические условия».
