| Номер в госреестре | 93388-24 |
| Наименование СИ | Масс-спектрометры с индуктивно связанной плазмой |
| Обозначение типа СИ | fQuad X1 |
| Изготовитель | "Shaanxi Far-Citech Instrument & Equipment Co., Ltd.", Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 03.10.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Масс-спектрометры с индуктивно связанной плазмой fQuad X1 (далее - масс-спектрометры) предназначены для измерений элементного и изотопного состава в различных веществах и материалах.
Принцип действия масс-спектрометров основан на определении отношения массы (m) к заряду ионов (z), образующихся при ионизации в источнике индуктивно связанной плазмы, поддерживаемой с помощью радиочастотного генератора.
В состав масс-спектрометров входят:
- система ввода пробы, включающая перистальтический насос, трубку капиллярного ввода, распылитель, распылительную камеру, стеклянный коленчатый патрубок, трубку горелки, полупроводниковый модуль водяного охлаждения;
- источник ионов - индуктивно связанная плазма, состоящий из блока усилителя мощности и согласующего блока;
- блок, содержащий интерфейс, камеру водяного охлаждения и экстракционную линзу;
- система транспортировки ионов, состоящая из п-линзы, реакционно-соударительной ячейки и группы линз;
- квадрупольный масс-анализатор;
- система детектирования ионов и сбора данных;
- вакуумная система, включающая механический насос, два молекулярных насоса, вакуумную камеру, манометр Пеннинга и манометр Пирани.
Исследуемый образец поступает в источник ионов через систему ввода пробы. После ионизации в источнике индуктивно связанной плазмы ионный пучок путем фокусировки, устранения множественных помех при прохождении через интерфейсный блок и систему транспортировки ионов (ионную оптику) поступает в квадрупольный масс-анализатор, где происходит разделение ионов по соотношению m/z с их последующим детектированием. Детектор преобразует потоки ионов с различными значения m/z в электрические сигналы.
Общий вид масс-спектрометров приведен на рисунке 1.
Серийный номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на заднюю панель корпуса масс-спектрометра в виде наклейки (шильда) с нанесением информации полиграфическим способом. Вид шильда приведен на рисунке 2.
Пломбирование масс-спектрометров не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.

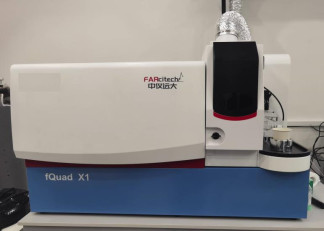

Рисунок 1 - Общий вид масс-спектрометров с индуктивно связанной плазмой fQuad X1
S</ModelNo.: fQuadXI
&Ш Brand: $&isA/FARcitech
ЙГВИ/ Date of Manufacture: 2022-11
220V ± 22V. 40A. 50HZ
Inductively Coupled Plasma
FARcitectv cpiyinX
ШГТвМ/Serial Number: FCIPDNCS111838
i мп: ввФшжлмвемм /
। Manufacturer Shaanxi Far-Citech Instrument & Equipmen/Co, Ltd fcHf г£Ж«гЕ«!11'»1^»ЙФЛГ»2в /
Address Building 2. Greenland Central Plaza. No^/Jinye Road. High
I -tech Zone. Xi an. Shaanxi. China 710076 /
I Фй Tel: -86-029 68717602 #6W/Emajf^info@farcitechcom
Место нанесения серийного номера
Рисунок 2 - Общий вид шильда
Программное обеспечение (далее - ПО) с интеллектуальным пользовательским интерфейсом обеспечивает автоматизированный контроль операций для всех блоков.
Программное обеспечение выполняет следующие функции: управление работой масс-спектрометра, сбор и обработку данных, сбор информации об обслуживании масс-спектрометра и замене расходных материалов.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.0772014.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | iMass 300 |
| Номер версии (идентификационный номер) ПО, не ниже | 2.2.1.1 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики масс-спектрометров
| Наименование характеристики | Значение |
| Разрешающая способность на уровне 10 % высоты пика, а.е.м., не более | 0,8 |
| Чувствительность, (имп/с)/(мг/дм3), не менее | |
| - 7Li | 20406 |
| - 115In | 100-106 |
| - 209Bi | 120-106 |
| Уровень фонового сигнала, имп/с, на массе 5 а.е.м., не более | 1 |
| Предел допускаемого относительного среднего квадратичного отклонения (СКО) выходного сигнала, % | 3 |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220±22 50±1 |
| Условия эксплуатации (в закрытых помещениях): - температура окружающей среды, °С - относительная влажность окружающей среды (без конденсации влаги), % - атмосферное давление, кПа (мм рт. ст.) | от +15 до +26 от 20 до 60 от 84,0 до 106,7 (от 630 до 800) |
| Габаритные размеры (Д х Ш х В), мм, не более | 1200 х 800 х 800 |
| Масса, кг, не более | 160 |
| Потребляемая мощность, ВА, не более | 4500 |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 7 |
| Средняя наработка на отказ, ч | 10 000 |
наносится на титульный лист руководства по эксплуатации методом компьютерной графики.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Масс-спектрометр с индуктивно связанной плазмой в составе: - масс-спектрометр - форвакуумный механический насос | fQuad X1 -- | 1 шт. 1 шт. по заказу |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | - | 1 экз. |
Применение средств измерений в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Техническая документация фирмы «Shaanxi Far-Citech Instrument & Equipment Co., Ltd.», Китай.
