| Номер в госреестре | 93391-24 |
| Наименование СИ | Акселерометры ЕСМА |
| Обозначение типа СИ | ARx |
| Изготовитель | Общество с ограниченной ответственностью "ЭЛ-СКАДА" (ООО "ЭЛ-СКАДА"), г. Пермь |
| Год регистрации | 2024 |
| Срок свидетельства | 03.10.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Акселерометры ЕСМА ARx (далее по тексту - акселерометры) предназначены для измерений ускорения. Акселерометры могут использоваться в качестве рабочих эталонов 1 разряда в соответствии с Государственной поверочной схемой для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения и могут применятся для поверки (калибровки) рабочих эталонов 2-го разряда и рабочих средств измерений.
Принцип действия акселерометров основан на генерации электрического сигнала, пропорционального воздействующему ускорению.
В конструкции акселерометра использована механическая схема, представляющая собой кварцевый преобразователь инерционного типа, использующий прямой пьезоэлектрический эффект, и обеспечивающий долговременную стабильность и широкий температурный диапазон. Малая чувствительность акселерометров к внешним влияющим факторам позволяет проводить точные измерения ускорений во всех отраслях промышленности.
Акселерометры имеют модификации ARC-10K, ARC-50K, ARC-10K-HT, ARI-05K, которые отличаются номинальным коэффициентом преобразования, амплитудным и частотным диапазонами. Модификация ARI-05K имеет встроенный усилитель.
Структура обозначений акселерометров (символы «Х» могут отсутствовать):
A R Х -ХХК -X
код особенностей конструкции: HT - повышенный температурный диапазон диапазон измерений: 05К - 5-103 м/c2; 10К - 10-103 м/c2; 50К - 10-103 м/с2_________
код конструкции акселерометра: C - зарядового типа; I - со встроенной электроникой
область применения: R - для точных измерений___________________________________
код измеряемой физической величины: А - виброускорение
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, состоящий из арабских цифр, наносится методом гравировки на корпус.
Пломбирование акселерометров не предусмотрено.

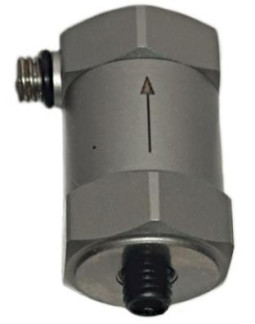

Внешний вид акселерометров приведён на рисунке 1.
а) ARI-05K,
ARC-10K,
ARC-10K-HT
Место нанесения заводского номера
б) ARC-50K
Рисунок 1 - Внешний вид акселерометров
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений амплитуды ускорения, м/с2 - для ARI-05K - для ARC-10K, ARC-10K-HT, ARC-50K | от 0,1 до 5000 от 0,1 до 10000 |
| Номинальный коэффициент преобразования на опорной частоте 160 Гц: - для ARC-10K, пКл/(м^с-2) - для ARC-10K-HT, пКл/(м^с-2) - для ARC-50K, пКл/(м^с-2) - для ARI-05K, мВ/(м^с-2) | 0,125 0,120 0,200 1,000 |
| Пределы отклонения коэффициента преобразования от номинального значения, % | ± 10 |
| Диапазон рабочих частот, Гц: - для ARC-10K - для ARC-10K-HT - для ARC-50K - для ARI-05K | от 2 до 3000 от 2 до 5000 от 2 до 5000 от 2 до 10000 |
| Частота установочного резонанса в осевом направлении, кГц, не менее: - для ARC-10K - для ARC-10K-HT, ARI-05K - для ARC-50K | 20 30 45 |
| Неравномерность частотной характеристики относительно значения на базовой частоте 160 Гц в пределах, %: - в диапазоне от 20 до 800 Гц включ. - в диапазоне от 2 до 2000 Гц включ. - в диапазоне от 2 до 5000 Гц включ. (кроме ARC-10K) - в диапазоне от 2 до 3000 Гц включ. для ARC-10K - в диапазоне от 2 до 10000 Гц включ. для ARI-05K | ±0,7 ±1,6 ±2,5 ±2,5 ±3,3 |
| Нелинейность амплитудной характеристики в пределах, %: - в диапазоне от 0,1 до 400 м/с2 включ. - в диапазоне св. 400 м/с2 до максимальной измеряемой амплитуды | ±0,3 ±2 |
| Пределы допускаемой основной относительной погрешности измерений ускорения в диапазоне амплитуд до 400 м/с2 включ., %: - в диапазоне частот от 20 до 800 Гц включ. - в диапазоне частот от 2 до 2000 Гц включ. - в диапазоне частот от 2 до 5000 Гц включ. (кроме ARC-10K) - в диапазоне частот от 2 до 3000 Гц включ. для ARC-10K - в диапазоне частот от 2 до 10000 Гц включ. для ARI-05K | ±1,0 ±2,0 ±3,0 ±3,0 ±4,0 |
| Продолжение таблицы 1 | |
| Наименование характеристики | Значение |
| Относительный коэффициент поперечного преобразования, %, не более | 3 |
| Коэффициент влияния температуры окружающего воздуха в диапазоне рабочих температур, %/°С | ±0,03 |
| Нормальные условия измерений - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от +18 до +25 80 |
| Таблица 2 - Основные технические характеристики | |
| Наименование характеристики | Значение |
| Диапазон частот с неравномерностью частотной характеристики ±10 %, Гц: - для ARC-10K - для ARC-10K-HT - для ARC-50K - для ARI-05K | от 0,5 до 6500 от 0,5 до 10000 от 1,0 до 12500 от 1,0 до 12500 |
| Электрическое сопротивление между сигнальными выводами в нормальных условиях (кроме ARI-05K), МОм, не менее | 1000 |
| Напряжение питания для ARI-05K, В | от +18 до +30 |
| Габаритные размеры (диаметрхвысота), мм, не более: - для ARC-10K, ARI-05K, ARC-10K-HT - для ARC-50K | 20x30 20x20 |
| Масса, г, не более: - для ARC-10K, ARI-05K, ARC-10K-HT - для ARC-50K | 45 20 |
| Условия эксплуатации: а) рабочий диапазон температур, °С: - для ARC-10K, ARC-50K - для ARC-10K-HT - для ARI-05K | от -60 до +150 от -60 до +200 от -60 до +120 |
Нанесение знака утверждения типа на средство измерений не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта 26.51.66-011-73900527-2023-ПС и руководства по эксплуатации в 26.51.66-011-73900527-2023-РЭ типографским способом в левом верхнем углу.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во |
| Акселерометр ЕСМА | ARx* | 1 шт. |
| Комплект принадлежностей | - | 1 шт. |
| Акселерометр ЕСМА ARx. Паспорт | 26.51.66-011-73900527-2023-ПС | 1 экз. |
| Акселерометр ЕСМА ARx. Руководство по эксплуатации | 26.51.66-011 -73900527-2023-РЭ | 1 экз. на партию |
| * - исполнение по заказу (индивидуальное обозначение по конструкторской документации) | ||
приведены в 26.51.66-011-73900527-2023-РЭ, раздел 2 «Использование по назначению».
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
26.51.66-011-73900527-2023-ТУ. Акселерометр ЕСМА ARx. Технические условия.
