| Номер в госреестре | 93396-24 |
| Наименование СИ | Датчики вибрации универсальные трехосевые |
| Обозначение типа СИ | ВД15 |
| Изготовитель | Общество с ограниченной ответственностью "Научно-техническая фирма "Микроникс" (ООО НТФ "Микроникс"), г. Омск |
| Год регистрации | 2024 |
| Срок свидетельства | 07.10.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики вибрации универсальные трехосевые ВД15 (далее - датчики) предназначены для измерения среднего квадратичного значения (далее - СКЗ) виброускорения и виброскорости своего основания в трех взаимно ортогональных направлениях.
Принцип действия датчиков основан на генерации электрического сигнала пропорционального вибрации, воздействующей на датчик.
Датчик выполнен на основе МЭМС микросхемы трёхосевого акселерометра и микропроцессора, реализующего алгоритмы цифровой обработки измеряемого вибросигнала.
Область применения датчика - работа в качестве измерительного элемента виброизмерительных и виброзащитных систем, в том числе - в качестве вибровыключателя.
Датчик выполнен в герметичном металлическом корпусе цилиндрической формы. Подключение датчиков осуществляется через разъём РС7ТВ, или через РС4ТВ, или неразъёмный вариант - в зависимости от варианта исполнения датчика.
Датчики выпускаются в следующих модификациях:
ВД15-А-Б-В-М, где:
А — вариант исполнения и подключения (1, 3, 5, 7, 9 — разъёмные подключения;
2, 4, 6, 8, 10 - неразъёмные подключения (кабель встроен в корпус)):
- ВД15-1 - датчик с выходом RS-485, разъём РС7ТВ;
- ВД15-1-5 - датчик с напряжением питания 5 В, с выходом RS-485, разъём РС4ТВ;
- ВД15-2 - датчик с выходом RS-485, неразъёмный;
- ВД15-3 - датчик с выходами RS-485 и 4-20 мА, разъём РС7ТВ;
- ВД15-4 - датчик с выходами RS-485 и 4-20 мА, неразъёмный;
- ВД15-5 - датчик с выходами RS-485 и дискретным, разъём РС7ТВ;
- ВД15-6 - датчик с выходами RS-485 и дискретным, неразъёмный;
- ВД15-7 - датчик с выходами RS-485, дискретным и 4-20 мА, разъём РС7ТВ;
- ВД15-8 - датчик с выходами RS-485, дискретным и 4-20 мА, неразъёмный;
- ВД15-9 - датчик с выходом 4-20 мА, разъём РС4ТВ;
- ВД15-10 - датчик с выходом 4-20 мА, неразъёмный.
Б — напряжение питания постоянного тока:
обозначение отсутствует — 24 В (по умолчанию);
5 — 5 В (используется только для модификации ВД15-1-5).
В — длина кабеля в метрах (указывается только для модификаций с неразъемным подключением и длиной кабеля отличной от 1 м. Для модификаций с длиной кабеля 1 м обозначение не наносится).
М — если указано, то вариант с защитой кабеля металлорукавом диаметром 6 мм. Длина металлорукава меньше длины кабеля на 75 мм.
Общий вид датчиков и место нанесения заводского номера представлены на рисунке 1.
Пломбирование датчиков не предусмотрено.
Заводские номера в виде цифровых обозначений, состоящих из арабских цифр, обеспечивающие идентификацию каждого экземпляра средств измерений, наносятся на корпус датчиков лазерной гравировкой.
Нанесение знака поверки на датчики не предусмотрено.
а)
Место нанесения заводского номера
а) - Датчики с разъек б) - Датчики с неразъ

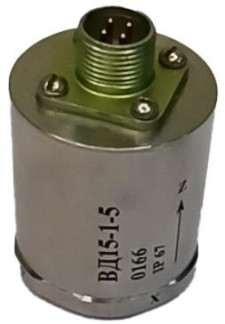

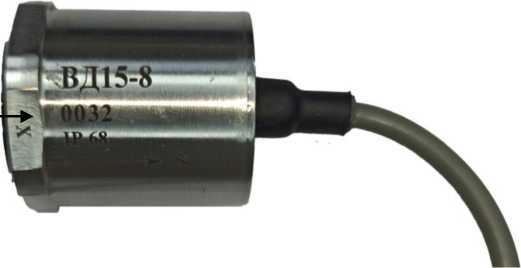

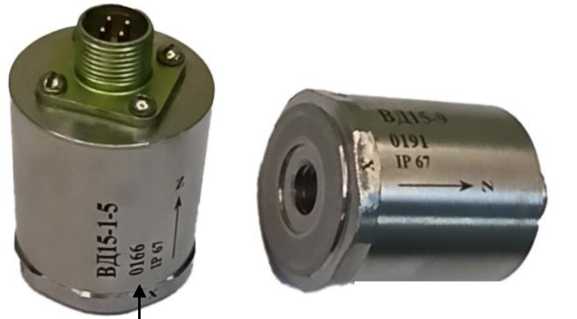

Рисунок 1- Общий вид датчиков и места нанесения заводского номера
Программное обеспечение (далее - ПО) состоит из встроенного ПО датчиков и внешнего ПО, устанавливаемого на ПК пользователя.
Встроенное ПО является метрологически значимым. Доступ к встроенному ПО осуществляется через внешнее ПО. Встроенное ПО защищено от преднамеренных и непреднамеренных изменений паролем.
Внешнее ПО «ВД15-сервис» для персонального компьютера. Данное ПО позволяет установить необходимую конфигурацию датчика (записать требуемые параметры в его регистры), а также отобразить на экране персонального компьютера измеряемые виброускорение и виброскорость по трем осям и оценить положение датчика относительно геовертикали.
Идентификационные данные программного обеспечения приведены
в таблице 1.
Уровень защиты - «средний» в соответствии с Р 50.2.077-2014.
Таблица 1- Идентификационные данные программного обеспечения
| Наименование программного обеспечения | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО |
| Встроенное ПО | BD-15_v**_MAIN.bin | не ниже 12 | _ |
| ВД15-сервис | VD15_Service.exe | не ниже 1.6.0 | _ |
| ** - номер версии (идентификационный номер) ПО | |||
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений СКЗ виброускорения, м/с2 | от 1 до 7 от 1 до 21 от 1 до 49 от 1 до 106 |
| Диапазон измерений СКЗ виброскорости, мм/с: - при подключении по интерфейсу RS-485 - при подключении по интерфейсу (4-20) мА для датчиков ВД15-3, ВД15-4, ВД15-7, ВД15-8 - при подключении по интерфейсу (4-20) мА для датчиков ВД15-9, ВД15-10 | от 1 до 200 от 1 до 20 от 1 до 50 от 1 до 100 от 1 до 200 от 3 до 20 от 3 до 50 от 3 до 100 от 5 до 200 |
| Диапазон рабочих частот при измерении СКЗ виброускорения, Гц | от 5 до 1000 |
Продолжение таблицы 2
| Наименование характеристики | Значение |
| Диапазон рабочих частот при измерении СКЗ виброскорости, Гц: - при подключении по интерфейсу RS-485 - при подключении по интерфейсу (4-20) мА | от 5 до 1000 от 10 до 1000 |
| Номинальное значение коэффициента преобразования на базовой частоте 80 Гц, мА/(мм^с-1), при подключении по интерфейсу (4-20) мА в диапазоне измерений СКЗ виброскорости: - от 1 до 20 мм/с - от 1 до 50 мм/с - от 1 до 100 мм/с - от 1 до 200 мм/с | 0,8 0,32 0,16 0,08 |
| Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения на базовой частоте 80 Гц, % | ±5 |
| Пределы допускаемой относительной погрешности измерений СКЗ виброускорения на базовой частоте 159,16 Гц, %, в рабочем диапазоне измерений СКЗ виброускорения: - от 1 до 7 м/с2 (по осям X, Y, Z) - от 1 до 21 м/с2, от 1до 49 м/с2, от 1 до 106 м/с2: (по осям X, Y) - от 1 до 21 м/с2, от 1до 49 м/с2, от 1 до 106 м/с2: (по оси Z) | ±20 ±10 ±5 |
| Пределы допускаемой относительной погрешности измерений СКЗ виброскорости на базовой частоте 80 Гц, % (по оси Z) | ±10 |
| Неравномерность амплитудно-частотной характеристики: - виброускорения (по осям X, Y, Z), % - виброскорости (по оси Z), % | ±10 ±10 |
| Примечание - диапазоны измерений метрологических характеристик указаны в прилагаемом на датчик паспорте. Эксплуатация датчика без действующего паспорта запрещена. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В: - для модификации ВД15-1-5 - при подключении по интерфейсу (4-20) мА - при подключении по интерфейсу RS-485 | от 4,5 до 5,5 от 18 до 26 от 10 до 30 |
| Габаритные размеры (без кабеля), мм, не более: - высота - диаметр | 40 29 |
| Масса преобразователя (без кабеля), кг, не более | 0,09 |
| Степень защиты, обеспечиваемая оболочкой ГОСТ 14254-2015: - для модификаций с разъемным подключением - для модификаций с неразъемным подключением | IP67 IP68 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при +35 °С, % | от -50 до +60 98 |
| Средний срок службы, лет, не менее | 10 |
наносится на титульный лист паспорта типографским способом или методом наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик вибрации универсальный трехосевой | ВД15 | 1 шт. |
| Кабель для подключения (для разъемного датчика) | _ | 1 шт. |
| Паспорт | ГСПК.402321.041 ПС | 1 экз. |
| Руководство по эксплуатации | ГСПК.402321.041 РЭ | 1 экз.* |
| Руководство пользователя | ГСПК.ПО.6.ВД15.001 РП | 1 экз.* |
| Диск CD с внешним ПО | ВД15-сервис | 1 шт.* |
| * - По требованию Заказчика Руководство по эксплуатации ГСПК.402321.041 РЭ, Руководство пользователя ГСПК.ПО.6.ВД15.001 РП и ПО «ВД15-сервис» доступно для скачивания с официального сайта производителя по адресу, указанному в паспорте на датчик | ||
приведены в разделе 3 «Устройство датчика» документа ГСПК.402321.041 РЭ «Датчик вибрации универсальный трехосевой ВД15. Руководство по эксплуатации».
ГСПК.402321.041 ТУ «Датчики вибрации универсальные трехосевые ВД15. Технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения».
