| Номер в госреестре | 93397-24 |
| Наименование СИ | Индикаторы часового типа ОТК |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью "ОРГАНИЗАЦИЯ ТОЧНОГО КОНТРОЛЯ" (ООО "ОТК"), г. Челябинск |
| Год регистрации | 2024 |
| Срок свидетельства | 07.10.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Индикаторы часового типа ОТК (далее - индикаторы) предназначены для измерений размеров и контроля отклонений от заданной геометрический формы, а также взаимного расположения поверхностей.
Индикаторы изготавливаются следующий модификаций:
ИЧ - с отсчетом по круговой шкале;
ИЧЦ - с цифровым отсчетным устройством.
Индикаторы с отсчетом по круговой шкале представляют собой корпус с передаточным механизмом, шкалой, стрелкой, гильзой, измерительным стержнем, измерительным наконечником, циферблатом и ободком.
Индикаторы с цифровым отсчетным устройством представляют собой корпус с жидкокристаллическим экраном для вывода результатов измерений, набором кнопок, с помощью которых осуществляется управление рядом функций, гильзы, измерительного стержня и измерительного наконечника.
Принцип действия индикаторов модификации ИЧ основан на преобразовании линейного перемещения измерительного стержня, осуществляемого параллельно или перпендикулярно шкале, в пропорциональные угловые перемещения стрелки отсчетного устройства.
Принцип действия индикаторов модификации ИЧЦ основан на преобразовании малых линейных перемещений измерительного стержня, осуществляемого параллельно шкале, в пропорциональное изменение напряжения в электрической схеме блока цифровой индикации с последующим выводом показаний на жидкокристаллический экран цифрового отсчетного устройства.
Крепление индикаторов производится за гильзу. По заказу потребителя индикаторы могут выпускаться с ушком для крепления.
Индикаторы модификации ИЧ с ценой деления 0,01 мм и диапазонами измерений от 0 до 2 мм, от 0 до 3 мм, от 0 до 5 мм, от 0 до 7 мм, от 0 до 10 мм, от 0 до 12,7 мм, от 0 до 25 мм изготавливаются в исполнениях 0 и 1, отличающихся между собой размахом показаний, вариацией показаний и наибольшей разностью погрешностей.
Индикаторы используются в комплекте с дополнительной оснасткой - стойкой, штативом.
Питание индикаторов модификации ИЧЦ осуществляется от встроенного элемента питания.
Индикаторы модификации ИЧ могут быть оснащены передвижными указателями пределов поля допуска.
Индикаторы модификации ИЧ снабжены вращающимся циферблатом для установки на «ноль». Также могут оснащаться устройством, стопорящим циферблат.
Обозначение модификации индикаторов:
- для индикаторов модификации ИЧ с диапазоном измерений от 0 до 2 мм и ценой деления 0,01 мм:
ИЧ-2 0,01
- для индикаторов модификации ИЧЦ с диапазоном измерений от 0 до 10 мм и дискретностью отсчета 0,002 мм:
ИЧЦ-10 0,002
Товарный знак наносится на паспорт индикаторов типографским методом, на
циферблат, боковую или заднюю поверхность корпуса и футляр индикаторов краской, методом лазерной маркировки или типографским методом. Цвет товарного знака может отличаться.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование индикаторов не предусмотрено.
Заводской номер в формате цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на боковую или заднюю поверхность корпуса краской или лазерной маркировкой в местах, указанных на рисунке 3.
Общий вид индикаторов модификации ИЧ приведен на рисунке 1, а индикаторов модификации ИЧЦ на рисунке 2.

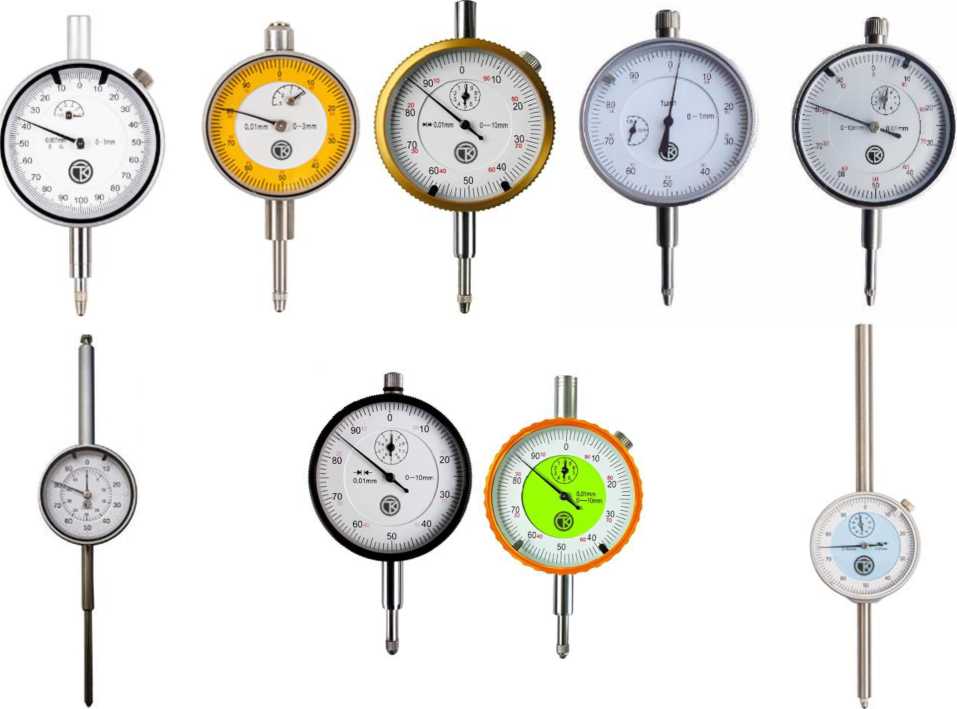

Рисунок 1 - Общий вид индикаторов модификации ИЧ

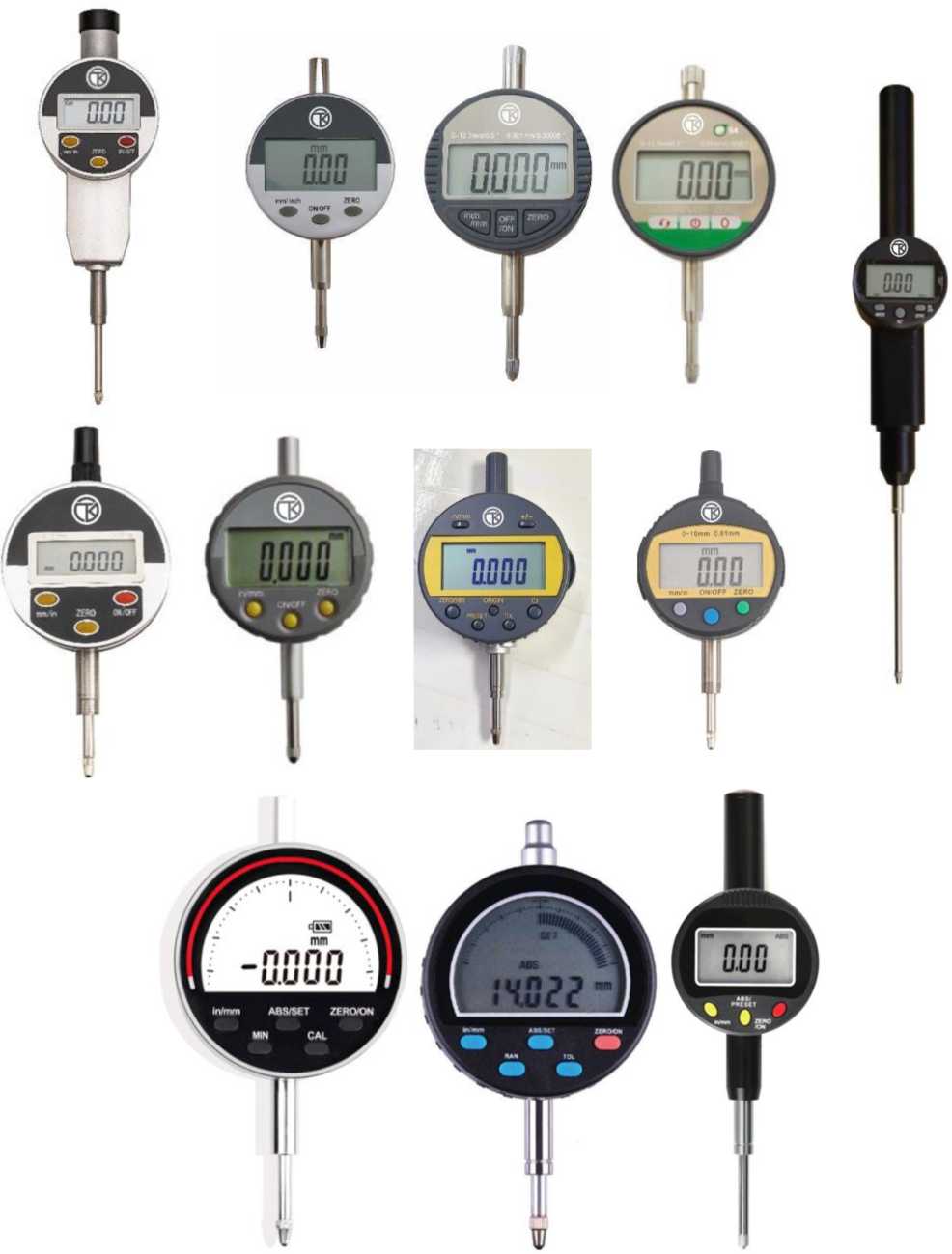

Рисунок 2 - Общий вид индикаторов модификации ИЧЦ

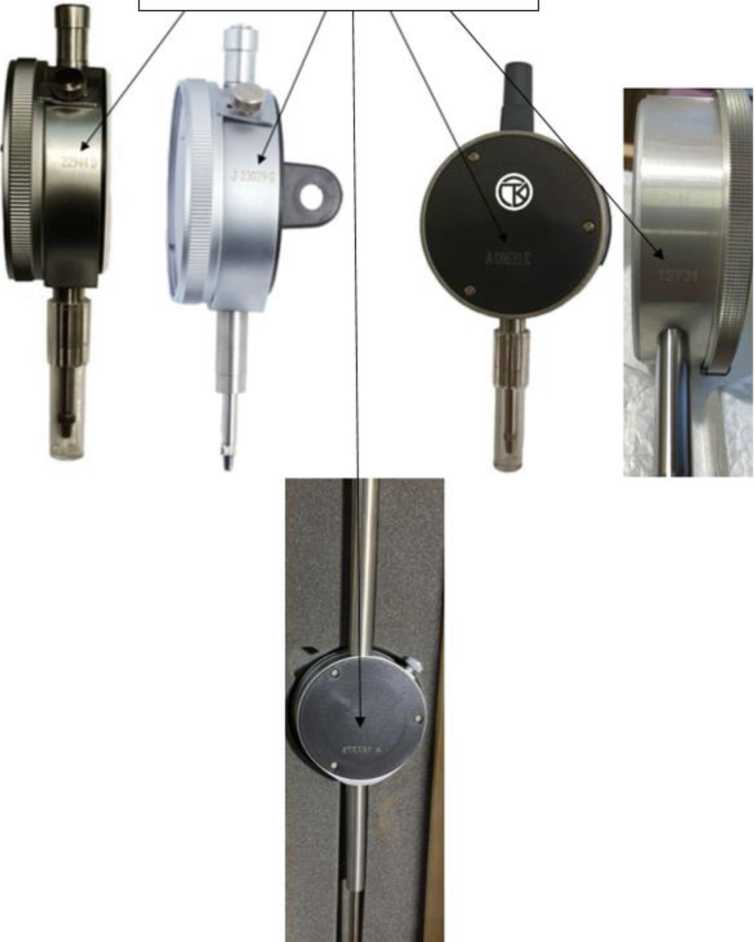

Место нанесения заводского номера
Рисунок 3 - Место нанесения заводского номера
Таблица 1 - Метрологические и технические характеристики индикаторов
| Обозначение | Цена деления шкалы/дискретн ость отсчета, мм | Исполнение | Диапазон измерений, мм | Наибольшая разность погрешностей показаний индикатора | Наибольшее измерительн ое усилие, Н | Размах показаний, мкм, не более | Вариация показаний, мкм, не более | ||
| На любом участке диапазона измерений, мм | На всем диапазоне измерений Д, мкм | ||||||||
| Д0,1 | Д1 | ||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| ИЧ-2 0,01 | 0,01 | 0 | от 0 до 2 | 4 | 8 | 10 | 1,5 | 3 | 2 |
| ИЧ-2 0,01 | 1 | от 0 до 2 | 6 | 10 | 12 | 1,5 | 3 | 3 | |
| ИЧ-3 0,01 | 0 | от 0 до 3 | 4 | 8 | 10 | 1,5 | 3 | 2 | |
| ИЧ-3 0,01 | 1 | от 0 до 3 | 6 | 10 | 15 | 1,5 | 3 | 3 | |
| ИЧ-5 0,01 | 0 | от 0 до 5 | 4 | 8 | 12 | 1,5 | 3 | 2 | |
| ИЧ-5 0,01 | 1 | от 0 до 5 | 6 | 10 | 16 | 1,5 | 3 | 3 | |
| ИЧ-7 0,01 | 0 | от 0 до 7 | 4 | 8 | 14 | 1,5 | 3 | 2 | |
| ИЧ-7 0,01 | 1 | от 0 до 7 | 6 | 10 | 18 | 1,5 | 3 | 3 | |
| ИЧ-10 0,01 | 0 | от 0 до 10 | 4 | 8 | 15 | 1,5 | 3 | 2 | |
| ИЧ-10 0,01 | 1 | от 0 до 10 | 6 | 10 | 20 | 1,5 | 3 | 3 | |
| ИЧ-12,7 0,01 | 0 | от 0 до 12,7 | 4 | 8 | 16 | 1,5 | 5 | 5 | |
| ИЧ-12,7 0,01 | 1 | от 0 до 12,7 | 6 | 10 | 21 | 1,5 | 6 | 6 | |
| ИЧ-25 0,01 | 0 | от 0 до 25 | 4 | 8 | 22 | 3,0 | 5 | 5 | |
| ИЧ-25 0,01 | 1 | от 0 до 25 | 6 | 10 | 30 | 3,0 | 6 | 6 | |
| ИЧ-50 0,01 | - | от 0 до 50 | 10 | 15 | 40 | 5,0 | 6 | 6 | |
| ИЧ-100 0,01 | от 0 до 100 | 15 | 20 | 50 | 5,0 | 6 | 6 | ||
| ИЧ-1 0,001 | 0,001 | от 0 до 1 | - | - | 5 | 3,0 | 3 | 3 | |
| ИЧ-3 0,001 | от 0 до 3 | 5 | 3,0 | 3 | 3 | ||||
| ИЧ-7 0,001 | от 0 до 7 | 5 | 3,0 | 3 | 3 | ||||
Продолжение таблицы 1
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| ИЧ-10 0,001 | 0,001 | - | от 0 до 10 | - | - | 5 | 3,0 | 3 | 3 |
| ИЧ-12,7 0,001 | от 0 до 12,7 | 5 | 3,0 | 6 | 6 | ||||
| ИЧ-2 0,002 | 0,002 | от 0 до 2 | 5 | 3,0 | 3 | 3 | |||
| ИЧ-3 0,002 | от 0 до 3 | 5 | 3,0 | 3 | 3 | ||||
| ИЧ-7 0,002 | от 0 до 7 | 5 | 3,0 | 3 | 3 | ||||
| ИЧ-10 0,002 | от 0 до 10 | 5 | 3,0 | 3 | 3 | ||||
| ИЧ-12,7 0,002 | от 0 до 12,7 | 5 | 3,0 | 6 | 6 | ||||
| ИЧЦ-10 0,01 | 0,01 | от 0 до 10 | 30 | 1,5 | 10 | 10 | |||
| ИЧЦ-10 0,005 | 0,005 | 25 | 1,5 | 10 | 10 | ||||
| ИЧЦ-10 0,002 | 0,002 | 10 | 1,5 | 4 | 4 | ||||
| ИЧЦ-10 0,001 | 0,001 | 10 | 1,5 | 3 | 3 | ||||
| ИЧЦ-12,5 0,01 | 0,01 | от 0 до 12,5 | 30 | 2,0 | 10 | 10 | |||
| ИЧЦ-12,5 0,005 | 0,005 | 25 | 2,0 | 10 | 10 | ||||
| ИЧЦ-12,5 0,002 | 0,002 | 10 | 2,0 | 4 | 4 | ||||
| ИЧЦ-12,5 0,001 | 0,001 | 10 | 2,0 | 3 | 3 | ||||
| ИЧЦ-12,7 0,01 | 0,01 | от 0 до 12,7 | 30 | 2,0 | 10 | 10 | |||
| ИЧЦ-12,7 0,005 | 0,005 | 25 | 2,0 | 10 | 10 | ||||
| ИЧЦ-12,7 0,002 | 0,002 | 10 | 2,0 | 4 | 4 | ||||
| ИЧЦ-12,7 0,001 | 0,001 | 10 | 2,0 | 3 | 3 | ||||
| ИЧЦ-25 0,01 | 0,01 | от 0 до 25 | 30 | 3,0 | 10 | 10 | |||
| ИЧЦ-25 0,005 | 0,005 | 25 | 3,0 | 10 | 10 | ||||
| ИЧЦ-25 0,002 | 0,002 | 16 | 3,0 | 4 | 4 | ||||
| ИЧЦ-25 0,001 | 0,001 | 15 | 3,0 | 3 | 3 | ||||
| ИЧЦ-50 0,01 | 0,01 | от 0 до 50 | 40 | 5,0 | 10 | 10 | |||
| ИЧЦ-50 0,005 | 0,005 | 35 | 5,0 | 10 | 10 |
Продолжение таблицы 1
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| ИЧЦ-50 0,002 | 0,002 | - | от 0 до 50 | - | - | 30 | 5,0 | 4 | 4 |
| ИЧЦ-50 0,001 | 0,001 | 30 | 5,0 | 3 | 3 | ||||
| Примечание: Под Л0,1 и Л1 понимают алгебраическую разность ординат самой высокой и самой низкой точек кривой погрешности индикатора в пределах любого участка длиной соответственно 0,1 мм и 1 мм диапазона измерений при прямом или обратном ходе измерительного стержня. | |||||||||
Таблица 2 - Габаритные размеры и масса
| Обозначение | Габаритные размеры, мм, не более | Масса, кг, не более | ||
| длина | ширина | высота | ||
| 1 | 2 | 3 | 4 | 5 |
| ИЧ-2 0,01 | 120 | 60 | 50 | 0,150 |
| ИЧ-3 0,01 | 120 | 60 | 50 | 0,150 |
| ИЧ-5 0,01 | 120 | 60 | 50 | 0,150 |
| ИЧ-7 0,01 | 120 | 60 | 50 | 0,150 |
| ИЧ-10 0,01 | 120 | 100 | 50 | 0,150 |
| ИЧ-12,7 0,01 | 120 | 60 | 50 | 0,150 |
| ИЧ-25 0,01 | 200 | 100 | 50 | 0,250 |
| ИЧ-50 0,01 | 200 | 100 | 50 | 0,300 |
| ИЧ-100 0,01 | 250 | 100 | 50 | 0,400 |
| ИЧ-1 0,001 | 120 | 100 | 50 | 0,250 |
| ИЧ-3 0,001 | 120 | 60 | 50 | 0,250 |
| ИЧ-7 0,001 | 120 | 60 | 50 | 0,250 |
| ИЧ-10 0,001 | 120 | 60 | 50 | 0,250 |
| ИЧ-12,7 0,001 | 120 | 60 | 50 | 0,250 |
| ИЧ-2 0,002 | 120 | 60 | 50 | 0,250 |
| ИЧ-3 0,002 | 120 | 60 | 50 | 0,250 |
Продолжение таблицы 2
| 1 | 2 | 3 | 4 | 5 |
| ИЧ-7 0,002 | 120 | 60 | 50 | 0,250 |
| ИЧ-10 0,002 | 120 | 60 | 50 | 0,250 |
| ИЧ-12,7 0,002 | 120 | 60 | 50 | 0,250 |
| ИЧЦ-10 0,01 | 120 | 60 | 50 | 0,200 |
| ИЧЦ-10 0,005 | 120 | 60 | 50 | 0,200 |
| ИЧЦ-10 0,002 | 120 | 60 | 50 | 0,200 |
| ИЧЦ-10 0,001 | 120 | 60 | 50 | 0,200 |
| ИЧЦ-12,5 0,01 | 120 | 60 | 50 | 0,200 |
| ИЧЦ-12,5 0,005 | 120 | 60 | 50 | 0,200 |
| ИЧЦ-12,5 0,002 | 120 | 60 | 50 | 0,200 |
| ИЧЦ-12,5 0,001 | 120 | 60 | 50 | 0,200 |
| ИЧЦ-12,7 0,01 | 120 | 60 | 50 | 0,200 |
| ИЧЦ-12,7 0,005 | 120 | 60 | 50 | 0,200 |
| ИЧЦ-12,7 0,002 | 120 | 60 | 50 | 0,200 |
| ИЧЦ-12,7 0,001 | 120 | 60 | 50 | 0,200 |
| ИЧЦ-25 0,01 | 200 | 100 | 50 | 0,200 |
| ИЧЦ-25 0,005 | 200 | 100 | 50 | 0,200 |
| ИЧЦ-25 0,002 | 200 | 100 | 50 | 0,200 |
| ИЧЦ-25 0,001 | 200 | 100 | 50 | 0,200 |
| ИЧЦ-50 0,01 | 250 | 100 | 50 | 0,250 |
| ИЧЦ-50 0,005 | 250 | 100 | 50 | 0,250 |
| ИЧЦ-50 0,002 | 250 | 100 | 50 | 0,250 |
| ИЧЦ-50 0,001 | 250 | 100 | 50 | 0,250 |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Диаметр присоединительной гильзы, мм, не более | 8-0,015 |
| Параметр шероховатости Ra по ГОСТ 2789-73, мкм, не более - измерительной поверхности наконечника - наружной поверхности гильзы индикатора | 0,10 0,63 |
| Степень защиты по ГОСТ 14254-961): | IP54 |
| Отклонение от цилиндричности диаметра присоединительной гильзы, мкм, не более | 8 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре + 20 °С, %, не более | от +15 до +25 80 |
| 11 Защита имеется только у индикаторов модификации ИЧЦ с соответствующей маркировкой | |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет, не менее | 5 |
| Средняя наработка до отказа, ч, не менее | 50000 |
наносится на титульный лист паспорта типографским методом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Индикатор часового типа ОТК | -i) | 1 шт. |
| Элемент питания для индикаторов модификации ИЧЦ | - | 1 шт. |
| Футляр | - | 1 шт. |
| Паспорт | - | 1 экз. |
| 1)1 В соответствии с заказом | ||
приведены в разделе 5 «Устройство и принцип работы» документов «Индикаторы часового типа ОТК модификации ИЧ. Паспорт», «Индикаторы часового типа ОТК модификации ИЧЦ. Паспорт».
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм;
ТУ 26.51.33-001-33320375-2024 «Индикаторы часового типа ОТК. Технические условия.».
