| Номер в госреестре | 93399-24 |
| Наименование СИ | Секундомеры механические RGK |
| Обозначение типа СИ | SWM |
| Изготовитель | Shanghai SASEY Trade Co., Ltd, Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 07.10.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
| Руководство по эксплуатации | скачать |
Секундомеры механические RGK SWM (далее - секундомеры) предназначены для измерений интервалов времени.
Принцип действия секундомеров основан на работе колебательной системы типа «баланс - спираль».
Конструктивно секундомеры представляют собой механические приборы, состоящие из часового механизма и механизма управления отсчетом времени. Часовой механизм со свободным анкерным спуском, колебательной системой типа «баланс - спираль» и пружинным двигателем. Отсчет показаний - стрелочный с одной или двумя концентрическими секундными шкалами и одной минутной шкалой.
Секундомеры выпускаются в модификациях SWM-1A3, SWM-2A6, SWM-1B3, SWM-2B6, отличающихся внешним видом и метрологическими характеристиками.
Серийный номер наносится на секундомеры любым технологическим способом в виде цифрового кода
Общий вид секундомеров с указанием места нанесения знака утверждения типа, места нанесения серийного номера представлен на рисунке 1. Нанесение знака поверки на секундомеры в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) секундомеров не предусмотрено.
Корпуса секундомеров изготавливают из стали, окрашиваемой в цвета, которые определяет изготовитель.
Место нанесения серийного номера
Место нанесения знака утверждения типа
а) модификация SWM-1A3
Место нанесения серийного номера
Место нанесения знака утверждения типа
б) модификация SWM-2A6
Место нанесения знака утверждения типа
Место нанесения серийного номера

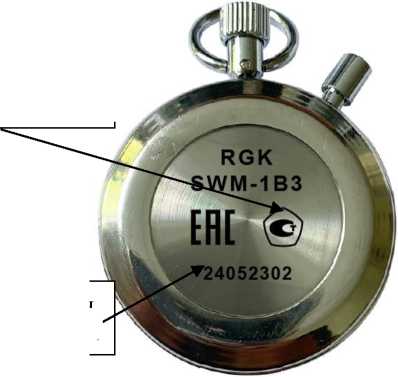

в) модификация SWM-1B3
утверждения типа
Место нанесения
знака
Место нанесения серийного номера

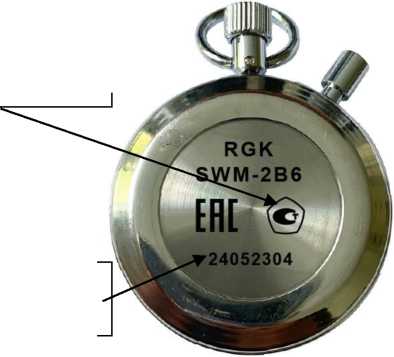

г) модификация SWM-2B6

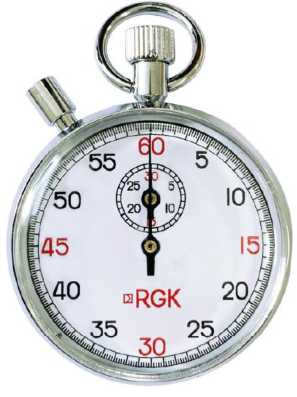

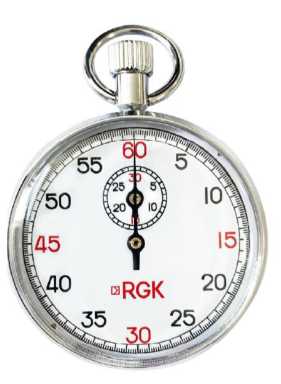

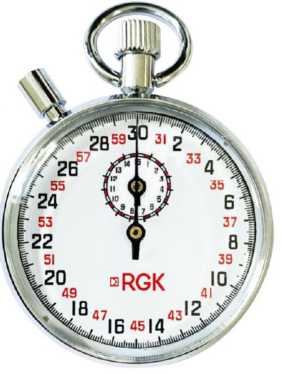

Рисунок 1 - Общий вид секундомеров с указанием места нанесения знака утверждения типа, места нанесения серийного номера
Отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение для модификации | |||
| SWM-1A3 | SWM-2A6 | SWM-1B3 | SWM-2B6 | |
| Емкость шкалы: - секундной, с - минутной, мин | от 0 до 30 от 0 до 15 | от 0 до 60 от 0 до 30 | от 0 до 30 от 0 до 15 | от 0 до 60 от 0 до 30 |
| Цена деления шкалы: - секундной, с - минутной, мин | 0,1 0,5 | 0,2 1,0 | 0,1 0,5 | 0,2 1,0 |
| Пределы допускаемой абсолютной погрешности измерений интервалов времени, с: - для интервала времени 30 с - для интервала времени 60 с - для интервала времени 900 с - для интервала времени 1800 с | ±0,3 - ±0,3 - - ±0,6 - ±0,6 ±0,7 - ±1,6 - - ±1,6 - ±1,6 | |||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение для модификации | |||
| SWM-1A3 | SWM-2A6 | SWM-1B3 | SWM-2B6 | |
| Габаритные размеры (длинахширинахвысота), мм, не более | 70х50х16 | |||
| Масса, кг, не более | 0,1 | |||
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность, % | от -20 до +40 от 30 до 80 | |||
наносится на титульный лист руководства по эксплуатации типографским способом и на корпус секундомеров любым технологическим способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Секундомер механический RGK SWM | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в разделе 4 «Работа с прибором» руководства по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
«Секундомеры механические RGK SWM. Стандарт предприятия».
| Зарегистрировано поверок | 445 |
| Поверителей | 1 |
| Актуальность данных | 09.12.2024 |
