| Номер в госреестре | 93400-24 |
| Наименование СИ | Измерители временных параметров реле |
| Обозначение типа СИ | ЧИ 4018 |
| Изготовитель | Общество с ограниченной ответственностью "Технический центр ЖАиС" (ООО "ТЦ ЖАиС"), г. Рязань |
| Год регистрации | 2024 |
| Срок свидетельства | 07.10.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители временных параметров реле ЧИ 4018 (далее - измерители) предназначены для измерений интервалов времени.
Принцип действия измерителей основан на измерении длительности интервалов заполнения или отсутствия высокочастотного колебания, подаваемого в качестве зондирующего на исследуемые пары контактов при их размыкании или замыкании.
Конструктивно измерители представляют собой пластмассовый моноблок с жидкокристаллическим экраном и органами управления в виде функциональных кнопок.
На передней панели измерителей расположены: жидкокристаллический экран и функциональные кнопки. На задней панели измерителей расположены: кнопка включения питания, гнездо для подключения сетевого кабеля, разъем USB, клеммы и разъемы различного назначения.
Серийный номер наносится на заднюю панель измерителей методом лазерной гравировки в виде цифрового кода.
Общий вид измерителей с указанием места нанесения знака утверждения типа, серийного номера представлен на рисунке 1. Нанесение знака поверки на измерители в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) измерителей не предусмотрено.
Корпус измерителей изготавливают из пластмассы, окрашиваемой в цвета, которые определяет изготовитель.
Место нанесения знака утверждения типа

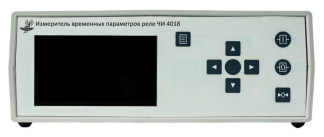

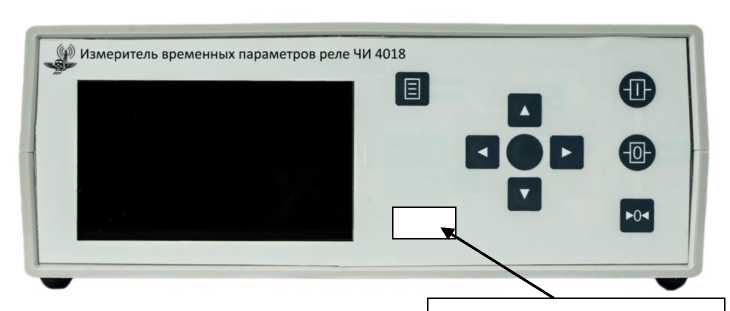

а) вид спереди

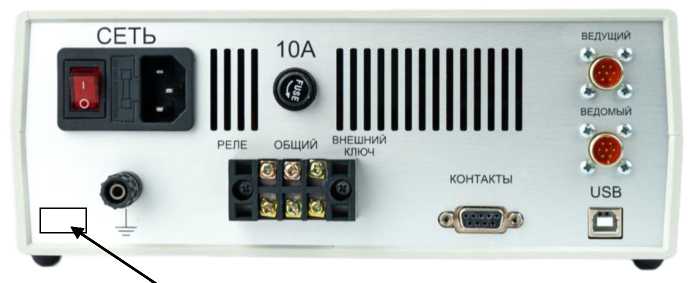

Место нанесения серийного номера б) вид сзади
Рисунок 1 - Общий вид измерителей с указанием места нанесения знака утверждения типа, места нанесения серийного номера
Программное обеспечение (далее - ПО) измерителей состоит из встроенного и внешнего ПО. Встроенное ПО отвечает за работу измерителей в целом, внешнее ПО используется для удаленного управления измерителями.
Конструкция измерителей исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Встроенное ПО является метрологически значимым.
Внешнее ПО является метрологически незначимым.
Метрологические характеристики измерителей нормированы с учетом влияния встроенного ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные метрологически значимого встроенного ПО измерителей приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | |
| Номер версии (идентификационный номер ПО), не ниже | 0.1 |
| Цифровой идентификатор ПО |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений интервалов времени, мс | от 0,1 до 99999 |
| Пределы допускаемой абсолютной погрешности измерений интервалов времени, мс: - при измерении интервалов времени в цепях постоянного тока - при измерении интервалов времени в цепях переменного тока | ±(0,00005^Т1) + 0,3 мс) ±(0,00005^Т1) + 20 мс) |
| 1) Т - измеренное значение интервала времени, мс. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 187 до 242 50±1 |
| Потребляемая мощность, ВА, не более | 10 |
| Габаритные размеры (высотахдлинахширина), мм, не более | 96х246х198 |
| Масса, кг, не более | 1,5 |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность при температуре окружающей среды +25 °С, %, не более | от -10 до +40 80 |
| Средняя наработка на отказ, ч | 10000 |
| Средний срок службы, лет | 8 |
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на корпус измерителей любым технологическим способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измеритель временных параметров реле ЧИ 4018 | 1 шт. | |
| Паспорт | 422150-02-39062939-19 ПС | 1 экз. |
| Руководство по эксплуатации | 422150-02-39062939-19 РЭ | 1 экз. |
| Программное обеспечение | 422150-02-39062939-19 ПО | 1 шт. 1) |
| Сетевой шнур питания | PC-186-VDE | 1 шт. |
| Разъем с кожухом | DB-9M | 1 шт. |
| Интерфейсный USB кабель | USB А - USB В | 1 шт. |
| Предохранитель 0,25 А | ВПТ6-2 0.25 А 250 В | 1 шт. |
| Предохранитель 10 А | H520 10 А 250В | 1 шт. |
| Наименование | Обозначение | Количество |
| Устройство вспомогательное УВ 4018 | 1 шт. 2) | |
| 1) Поставляется на CD или USB накопителе. 2) Поставляется по заказу. | ||
приведены в разделе 5 «Порядок работы с прибором» руководства по эксплуатации 422150-0239062939-19 РЭ.
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
ТУ 422150-02-39062939-19 «Измерители временных параметров реле ЧИ 4018. Технические условия».
| Зарегистрировано поверок | 133 |
| Поверителей | 2 |
| Актуальность данных | 09.12.2024 |
