| Номер в госреестре | 93403-24 |
| Наименование СИ | Комплексы технических средств измерительные |
| Обозначение типа СИ | UZOLA PRO100 |
| Изготовитель | Общество с ограниченной ответственностью "Континент Электротехсервис" (ООО "КОНТИНЕНТ ЭТС"), г. Нижний Новгород |
| Год регистрации | 2024 |
| Срок свидетельства | 07.10.2029 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы технических средств измерительные UZOLA PRO100 (далее - комплексы, UZOLA PRO100) предназначены для измерений сигналов от первичных измерительных преобразователей (датчиков) в виде постоянного электрического напряжения, силы постоянного электрического тока, сигналов термопреобразователей сопротивления (ТС), измерений количества импульсов, воспроизведения аналоговых сигналов силы постоянного электрического тока.
Принцип действия комплексов заключается в непрерывном измерении и преобразовании в цифровой код входных электрических сигналов, поступающих от измерительных преобразователей (ИП) или других источников, а также в непрерывном преобразовании в выходные электрические сигналы входного цифрового кода.
Комплексы относятся к проектно-компонуемым изделиям, имеющим модульную структуру, и состоят из модулей, установленных на шасси (рейку), согласно требуемой конфигурации:
- модуль процессорный PRO100-CU-001, работающий под управлением операционной системы реального времени, обеспечивает выполнение прикладной программы управления технологическим процессом и работоспособность комплекса в целом;
- модули ввода-вывода, обеспечивающие сбор информации о параметрах протекания технологических процессов и выдачу сигналов управления.
В состав комплексов могут входить следующие модули ввода-вывода, отличающиеся количеством и типом входных и выходных сигналов:
- PRO100-AI-161 - модуль аналогового ввода, реализующий преобразование входных сигналов силы постоянного электрического тока, напряжения постоянного электрического тока;
- PRO100-TI-101 - модуль аналогового ввода, реализующий преобразование входных сигналов сопротивления постоянному электрическому току от термопреобразователей сопротивления (ТС);
- PRO100-DI-321 - модуль дискретного ввода, 32-канальный, из которых 8 каналов используются для счета количества входных импульсов, амплитудой от 11 до 24 В, частотой до 100 кГц;
- PRO100-AO-041 - модуль аналогового вывода, реализующий цифро-аналоговое преобразование числовых значений в выходные сигналы силы постоянного электрического тока.
- PRO100-DO-321 - модуль дискретного вывода, реализующий выдачу дискретных управляющих сигналов постоянного тока;
- PRO100-RO-161 - модуль релейного вывода, реализующий выдачу управляющих сигналов типа «сухой контакт», коммутирующих нагрузку до 2 А.
Полный перечень модулей ввода-вывода с указанием метрологических характеристик приведен в таблице 2.
Комплексы предназначены для эксплуатации в электротехнических шкафах, обеспечивающих защиту от пыли и влаги в соответствии с условиями размещения, и оборудованных, в зависимости от заказа и проекта, необходимыми системами электропитания, сетевого и коммутационного оборудования, защитной аппаратуры.
Модули ввода-вывода имеют возможность горячей замены без отключения напряжения питания. Для внутренней связи между процессорным модулем и модулями ввода-вывода используется шина CAN, связь с внешними устройствами осуществляется через порты ввода-вывода процессорного модуля (RS-485, CAN, Ethernet).
Заводской номер в виде цифрового кода, состоящего из латинских букв и арабских цифр, наносится на правую боковую сторону корпуса модулей с помощью гравировки. Заводской номер содержит маркировку даты выпуска: 7 и 8 цифра номера - год выпуска, 9 и 10 цифра номера - месяц выпуска.
Пломбирование модулей изготовителем производится путем наклеивания саморазрушающейся этикетки на правую боковую сторону корпуса.
Пломбирование при поверке и нанесение знака поверки на комплексы не предусмотрено.
Общий вид комплексов представлен на рисунке 1 и 2, место нанесения заводского номера представлено на рисунке 3.

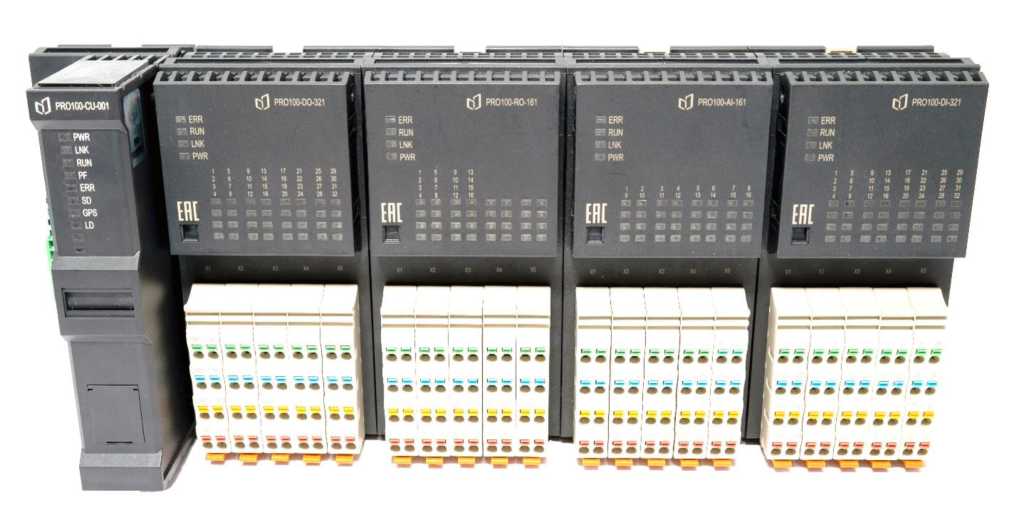

Рисунок 1 - Общий вид комплекса

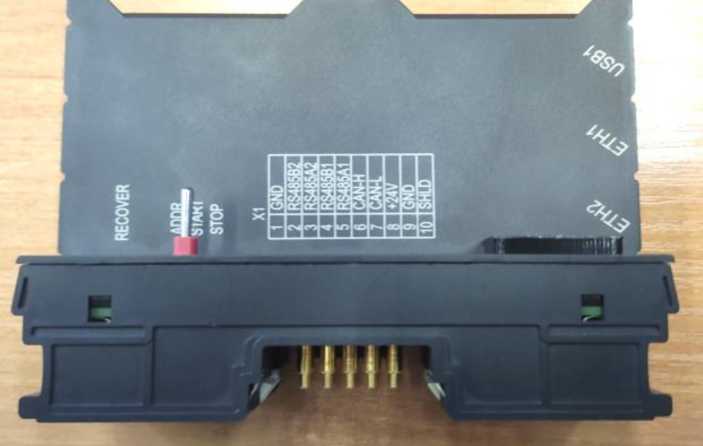

Рисунок 2 - Вид слева

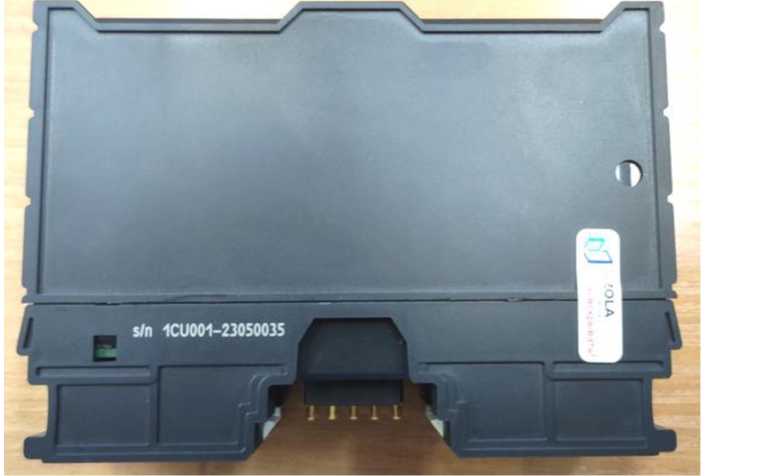

Рисунок 3 - Место нанесения заводского номера и пломбы изготовителя
Программное обеспечение (ПО) делится на встроенное ПО, и внешнее ПО, устанавливаемое на АРМ (персональный компьютер) Codesys.
Встроенное ПО модулей измерительных, влияющее на метрологические характеристики, устанавливается в энергонезависимую память модулей во время производственного цикла на заводе-изготовителе и недоступно для изменения в процессе эксплуатации.
Метрологические характеристики нормированы с учётом ПО.
ПО Codesys, не влияющее на метрологические характеристики, предназначено для конфигурирования и программирования работы модулей ввода-вывода и комплекса в целом, для создания прикладной программы комплекса, а также отображения данных на АРМ.
Идентификационные данные ПО Codesys представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Codesys |
| Номер версии (идентификационный номер ПО) | V3.5.16 |
| Цифровой идентификатор ПО | номер версии |
Защита ПО от изменений, том числе, его метрологически значимой части и измеренных
данных, осуществляется:
- автоматическим контролем целостности всех компонентов ПО;
- автоматическим контролем доступа к компонентам ПО и внесению изменений в конфигурацию системы, согласно правам доступа пользователя;
- автоматическим ведением журнала событий и журнала сигнализаций.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных несанкционированных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014. Уровень защиты ПО Codesys от непреднамеренных и преднамеренных несанкционированных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Метрологические и основные технические характеристики комплексов технических средств измерительных UZOLA PRO100 представлены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики комплексов UZOLA PRO100
| Наименование модуля, количество каналов в модуле | Диапазоны преобразований аналоговых сигналов и разрядность цифровых сигналов | Пределы допускаемой основной погрешности | Пределы допускаемой дополнительной погрешности при изменении температуры на 10 °С | |
| На входе | На выходе | |||
| 1 | 2 | 3 | 4 | 5 |
| PRO100-AI-161 (16 каналов) | от 0 до 20 мА от 4 до 20 мА от -10 до +10 В от -5 до +5 В от 0 до 10 В от 0 до 5 В | Float IEEE 754 (32 бита) | YO=±0,10 % | YД=±0,02 % |
| PR0100-TI-101 (10 каналов) | сигналы от ТС с НСХ: 50М, 100М (а = 0,00428 °C-1) от -180 до +200 °C; 50М, 100М (а = 0,00426 °С-1) от -50 до +200 °C; Pt50, Pt100 (а = 0,00385 °С-1), 50П, 100П (а = 0,00391 °С-1) от -200 до +850 °C; 50Н, 100Н (а = 0,00617 °С-1) от -60 до +180 °C | Float IEEE 754 (32 бита) | До=±0,5 °C для 4-проводной схемы подключения; До=±0,7 °C для 3-проводной схемы подключения | Дд=±0,30 °C Дд=±0,30 °C |
Продолжение таблицы 2
| 1 | 2 | 3 | 4 | 5 |
| PRO-100-DI-321 (8 каналов) | счет импульсов, в диапазоне от 1 до 232 имп. | 32 бита | Дру=±1 имп. | |
| PR0100-AO-041 (4 каналов) | Float IEEE 754 (32 бита) | от 0 до 20 мА; от 4 до 20 мА | YO=±0,10 % | YД=±0,03 % |
| Используемые обозначения: Yо - пределы допускаемой основной приведенной к диапазону измерений погрешности; Yd - пределы допускаемой дополнительной приведенной к диапазону измерений погрешности; До - пределы допускаемой основной абсолютной погрешности; Дд - пределы допускаемой дополнительной абсолютной погрешности; Дру - пределы допускаемой абсолютной погрешности, на каждые 10000 импульсов, в рабочих условиях эксплуатации; | ||||
Таблица 3 - Основные технические характеристики комплексов UZOLA PRO100
| Наименование характеристики | Значение |
| Максимальное количество модулей в составе комплекса | 32 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре +35 °С, % | от -40 до +60 до 95 |
| Нормальные условия эксплуатации: - температуры окружающей среды, °С - относительная влажность при температуре +25 °С (без конденсации), % | от +22 до +28 от 30 до 80 |
| Габаритные размеры модуля, мм, не более - высота - ширина - глубина | 130 60 90 |
| Масса модуля, кг, не более | 0,3 |
| Напряжение питания от сети постоянного тока напряжением, В | от 20,4 до 28,8 |
| Потребляемый ток (потребляемая мощность), А (Вт), не более | 3,2 (76) |
| Средняя наработка на отказ, ч | 90000 |
| Средний срок службы, лет | 15 |
| Среднее время восстановления работоспособности, ч | 1 |
наносится на титульные листы руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Комплекс технических средств измерительный | UZOLA PRO100 | 1 |
| Руководство по эксплуатации | МПВР.421457.001РЭ | 1 |
| Паспорт | МПВР.421469.001ПС | 1 |
| Программное обеспечение | CodeSys | * |
| Примечание - * в соответствии с заказом | ||
приведены в разделе 2.10 «Работа модулей» руководства по эксплуатации МПВР.421457.001РЭ.
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
МПВР.421457.001ТУ «Комплексы технических средств измерительные UZOLA PRO100. Технические условия».
