| Номер в госреестре | 93406-24 |
| Наименование СИ | Весы вагонные |
| Обозначение типа СИ | АСВ ПС |
| Изготовитель | Производственный кооператив Научно-Производственный комплекс "АВТОМАТИЗАЦИЯ" (НПК "АВТОМАТИЗАЦИЯ"), г. Санкт-Петербург, г. Красное Село |
| Год регистрации | 2024 |
| Срок свидетельства | 07.10.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы вагонные АСВ ПС (далее - весы) предназначены для поколесного, поосного, поте-лежечного, повагонного измерения массы в движении порожних и груженых вагонов в составе поезда без расцепки и/или поездов в целом с сухими (сыпучими, твердыми), а также жидкими грузами без ограничений по вязкости (в том числе горюче-смазочные материалы).
Принцип действия весов основан на преобразовании аналоговых сигналов тензорези-сторных датчиков деформации рельса, возникающих под воздействием силы тяжести, в цифровые сигналы с помощью преобразователя. Далее цифровые сигналы поступают в персональный компьютер (далее - ПК), где обрабатываются в соответствии с заданным алгоритмом программным обеспечением. По полученным данным формируются: масса вагонов, масса состава, скорость прохождения через измерительный участок пути. Результат взвешивания по различным параметрам запроса отображается на мониторе ПК с указанием порядкового номера вагона в составе.
Весы состоят из нескольких грузоприемных устройств (далее - ГПУ), аналогово-цифровых преобразователей сигналов тензометрических датчиков (далее - АЦПД), совмещённых с преобразователем интерфейсов (далее - ПИ) и ПК, установленного в помещении оператора. Каждое ГПУ включает в себя по 4 метра измерительного участка (в каждую сторону) эксплуатируемого пути, на котором установлены два АЦПД, и кабели связи.
Монтаж АЦПД осуществляется с двух сторон шейки рабочего рельса в межшпальном пространстве. АЦПД занимают по длине не более 300 мм.
Кабели связи осуществляют передачу информации в ПК и питание АЦПД постоянным напряжением. АЦПД гальванически развязаны и образуют взаимно независимые источники информации. Каждый АЦПД включает в себя: четыре тензорезисторных датчика деформации, наклеенных попарно с двух сторон шейки рельса, два датчика температуры и плату преобразователя, расположенную под подошвой рельса. Датчики защищены полимерными материалами, плата преобразователя в герметичном боксе смонтирована под подошвой рельса, в непосредственной близости от места установки тензорезисторных датчиков деформации. Механическая защита АЦПД обеспечена металлическими кожухами (рисунок 2).
Программное обеспечение весов позволяет определять относительную симметрию загрузки вагона по бортам и тележкам.
На маркировочную табличку наносится следующая информация:
- торговая марка изготовителя и его полное наименование;
- обозначение типа весов;
- заводской номер;
- знак утверждения типа;
- класс точности согласно ГОСТ 8.647-2015;
- цена деления в виде: d =.....кг;
- максимальная рабочая скорость в виде: Vmax = км/ч;
- минимальная рабочая скорость в виде: Vmin = км/ч;
- максимальная нагрузка в виде: Мах =.....т;
- максимальная нагрузка на платформу Махп = т;
- минимальная нагрузка в виде: Min =.....т;
- минимальная нагрузка на платформу М1Пп = т;
- максимальная масса вагона, т;
- минимальная масса вагона, т;
- диапазон температур, °С;
- напряжение питания, В;
- частота питания, Гц;
- идентификатор программного обеспечения;
- метод взвешивания.
Общий вид компонентов весов и маркировочная табличка приведены на рисунках 1 - 3.

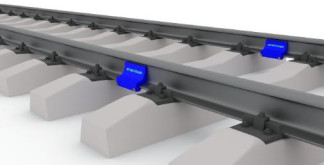

Рисунок 1 - Общий вид ГПУ
Рисунок 2 - Общий вид АЦПД
Место нанесения знака утверждения типа
Место нанесения пломбы
Место нанесения заводского номера
220
АВТОМАТИЗАЦИЯ
Be ы вагонные АСВ ПС
Тип
Зав. №
2023-
2023
1/2/5
20 / 40 / 80
1
Мах. т
200 Мах , т
Mln. т
Mln., т
-50...+50
802dc83aa5f3s2f6472e355c56a353de
взвешивание в движении
Сделано а России
Год вып.
Vmax, км/ч
Вагон max. т
Метод взвешивания
Идентификатор ПО
Частота питания. Гц
Напряжение питания, 8
Диапазон температур. *С
ПроиэаоАстмямый «оогвретм производстве нный комплекс
Класс точности
... Вагон 200 niln. т
Цена дел., кг
Vmin. | . п км/ч ,и
Рисунок 3 - Маркировочная табличка и АЦПД с пломбировкой
Пломбирование АЦПД весов осуществляется на защитном кожухе с помощью свинцовой пломбы с оттиском фирменного логотипа НПК «АВТОМАТИЗАЦИЯ».
Маркировочная табличка наносится на специализированный системный блок ПК и АЦПД наклеиванием.
Знак утверждения типа и заводской номер, состоящий из арабских цифр, наносятся типографским способом на маркировочную табличку. Пример маркировочной таблички представлен на рисунке 3. По заявлению заказчика знак поверки вносится в паспорт, нанесение знака поверки на весы не предусмотрено.
Программное обеспечение (далее - ПО) разделено на две части: метрологически значимое ПО и метрологически незначимое ПО.
Метрологически значимое ПО - RailScalesParser.exe; данное ПО написано на компилируемом языке программирования и при запуске проверяет свою целостность и соответствие контрольной суммы. В случае нарушения целостности ПО переходит в демонстрационный режим. Интерфейс связи не позволяет влиять на метрологически значимую часть ПО, поскольку передает необработанные цифровые данные. Дополнительно метрологически значимая часть ПО защищена цифровым сертификатом с асинхронным шифрованием ключом RSA (криптографический алгоритм с открытым ключом).
Конструкция весов исключает возможность несанкционированного влияния на ПО весов и измерительную информацию.
Идентификационные данные приведены в таблице 1.
Уровень защиты ПО в соответствии с Р 50.2.077-2014: «высокий».
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | RailScalesParser.exe |
| Номер версии (идентификационный номер) ПО, не ниже | 1.1.0.249 |
| Цифровой идентификатор ПО | 802dc83aa5f3e2f6472e355c56a353d9 |
Метрологические и технические характеристики, включая показатели точности, приведены в таблицах 2 - 7.
Таблица 2 - Диапазоны измерений массы
| Наименование характеристики | Значение |
| Максимальная нагрузка весов (Max), т | 150 (200) |
| Минимальная нагрузка весов (Min), т | 2 |
| Максимальная нагрузка на платформу (Махп), т | 30 |
| Минимальная нагрузка на платформу (Мтп), т | 1 |
| Примечания: 1. Максимальная нагрузка весов - максимально допустимое значение массы вагона. 2. Минимальная нагрузка весов - минимально допустимое значение массы вагона. 3. Максимальная нагрузка на платформу - нагрузка, выше которой значение погрешности для поосного и потележечного взвешивания до суммирования может превышать допустимые пределы. 4. Минимальная нагрузка на платформу - нагрузка, ниже которой значение погрешности для поосного и потележечного взвешивания до суммирования может превышать допустимые пределы. 5. Значения в скобках приведены для шестиосных вагонов. | |
Таблица 3 - Действительная цена деления
| Класс точности по ГОСТ 8.647-2015 | Цена деления (D), кг |
| 1 | 50 |
| 2 | 50 |
| 5 | 200 |
Таблица 4 - Пределы допускаемой погрешности весов при взвешивании в движении вагона в составе без расцепки ___________________________________________________________________
| Класс точности по ГОСТ 8.647-2015 | Пределы допускаемой погрешности в диапазоне |
| от Min до (0,35^Max) включ., св. (0,35^Max), % от (0,35^Max) % от измеряемой массы | |
| 1 | ±0,5 |
| 2 | ±1,0 |
| 5 | ±2,5 |
| Примечания: 1. Пределы допускаемой погрешности в эксплуатации соответствуют удвоенным значениям, приведённым в таблице 4. 2. При взвешивании вагона в составе без расцепки при первичной поверке не более чем 10 % полученных значений погрешности весов могут превышать пределы, приведенные в таблице 4, но не должны превышать пределы допускаемой погрешности в эксплуатации. | |
Таблица 5 - Пределы допускаемой погрешности весов при взвешивании в движении состава из вагонов в целом_______________________________________________________________________
| Класс точности по ГОСТ 8.647-2015 | Пределы допускаемой погрешности в диапазоне |
| от Min до (0,35^Max^N) включ., св. (0,35-Max-N), % от (0,35^Max^N) % от измеряемой массы | |
| 1 | ±0,5 |
| 2 | ±1,0 |
| 5 | ±2,5 |
| Примечания: 1. N - число вагонов в составе. 2. Пределы допускаемой погрешности в эксплуатации соответствуют удвоенным значениям, приведённым в таблице 5. | |
Таблица 6 - Классы точности для диапазонов скоростей
| Диапазон скорости, км/ч | Класс точности при взвешивании в движении вагона (и состава) |
| От 1,0 до 20 включ. | 1; 2; 5 |
| Св. 20 до 40 включ. | 2; 5 |
| Св. 40 до 80 включ. | 5 |
Таблица 7 - Технические характеристики
| Наименование характеристики | Значение |
| Режим работы | непрерывный |
| Время готовности весов к работе после включения в сеть переменного тока, мин, не более | 2 |
| Скорость движения состава при взвешивании, км/ч | от 1 до 80 включ. |
| Транзитная скорость движения состава | не ограничена |
| Направление движения при измерении | двухстороннее |
| Диапазон рабочих температур АЦПД и ПИ, °С | от -50 до +50 |
| Диапазон рабочих температур ПК, °С | от +10 до +35 |
| Диапазон относительной влажности (при +20 °С), %, не более | 85 |
| Диапазон атмосферного давления, кПа | от 84,0 до 106,7 |
| Параметры электрического питания весов от сети переменного тока: - напряжение, В - частота, Гц | от 187 до 242 от 49 до 51 |
| Потребляемая мощность одного АЦПД, совмещённого с ПИ, В А, не более | 20 |
| Габаритные размеры АЦПД (ДхШхВ), совмещённого с ПИ, мм, не более | 280 х 200 х 240 |
| Масса АЦПД, кг, не более | 4 |
| Количество АЦПД в составе весов | от 2 до 8 |
| Длина кабеля связи АЦПД, совмещённого с ПИ, м, не более | 100 |
| Расстояние от АЦПД до стыков рельсов, м, не менее | 3 |
| Номинальные значения климатических факторов: - климатическое исполнение весов - категория размещения АЦПД и ПИ - категория размещения ПК и адаптеров | УХЛ 1.1 4.1 |
Таблица 8 - Показатели надежности
| Наименование характеристики | Значение |
| Значение вероятности безотказной работы весов за 10 000 ч | 0,95 |
| Средний срок службы, лет, не менее | 10 |
наносится типографским способом на маркировочную табличку, закрепленную на кожухе системного блока ПК.
Таблица 9 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Грузоприемное устройство | ФКНП.404958.022 | 1 - 4 комплекта |
| Сервер с предустановленным программным обеспечением | ФКНП.426469.022 | 1 комплект |
| Комплект оборудования для передачи сигналов | ФКНП.424929.022 | 1 комплект |
| Комплект монтажный | ФКНП.404951.022 | 1 комплект |
| Комплект кабельный | ФКНП.404958.022 | 1 комплект |
| Комплект запасных частей | ФКНП.404953.022 | 1 комплект |
| Руководство по эксплуатации | ФКНП.404522.022 РЭ | 1 экземпляр |
| Руководство по измерению | ФКНП.404522.022 РИ | 1 экземпляр |
| Паспорт | ФКНП.404522.022 ПС | 1 экземпляр |
приведены в разделе 1.1.5 «Устройство и работа весов вагонных АСВ ПС» документа «Весы вагонные АСВ ПС. Руководство по эксплуатации. ФКНП.404522.022 РЭ».
ГОСТ 8.647-2015 «ГСИ. Весы вагонные автоматические. Часть 1. Метрологические и технические требования. Методы испытаний»;
Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
ФКНП.404522.022 ТУ «Весы вагонные АСВ ПС. Технические условия».
