Системы измерений передачи данных СКАТ, 93409-24

Назначение

Системы измерений передачи данных СКАТ (далее - СИПД) предназначены для измерений количества (объема) информации при приеме/передачи данных с целью получения исходных данных при учете объема оказанных услуг электросвязи операторами связи.

Описание

К настоящему типу средств измерений относятся Системы измерений передачи данных СКАТ, которые являются виртуальной (функциональной) системой комплекса оборудования с измерительными функциями, реализованного на оборудовании СКАТ (Система контроля и анализа трафика) (Версия ПО 3), производства ООО «ВАС ЭКСПЕРТС», г. Санкт-Петербург, предназначенного для применения на сети связи общего пользования в качестве оборудования коммутации и маршрутизации пакетов информации сетей передачи данных с функциями автоматизированной системы управления и мониторинга средств связи, выполняющих функции систем коммутации и маршрутизации пакетов информации.

Принцип действия СИПД основан на формировании оборудованием для каждой сессии передачи данных исходных данных для тарификации. Исходные данные для тарификации выводятся в виде учетного файла, в котором фиксируются IP-адреса и пользовательские имена абонентов, время начала и окончания сессии передачи данных, количество переданной и принятой информации (данных). Поддерживается вывод учетной информации по каналам связи в автоматизированную систему расчетов с использованием протоколов NetFlow/IPFIX и аутентификации, авторизации и учета (RADIUS). Поддерживается обработка трафика абонентов, использующих протоколы PPPoE, IPoE, L2TP.

СИПД выполняет следующие функции: измерение количества (объема) информации при приеме/передачи данных; сбор и хранение исходных данных (учетной информации); передачу учетной информации в автоматические системы расчетов.

СИПД не имеет выделенных блоков, плат или самостоятельных программ, а использует возможности и функции аппаратуры и программного обеспечения оборудования СКАТ (Система контроля и анализа трафика).

Конструктивно оборудование с измерительными функциями выполнено на базе аппаратных серверных платформ архитектуры x86-64 в виде серверов по модульному принципу: устройства хранения, процессор, материнская плата, сетевые интерфейсы, корпус сервера, статив. Доступ к устройствам хранения, процессору или платам можно получить только открыв крышку сервера. Конструкция статива может предусматривать блокировку от несанкционированного доступа с использованием замка. Конструкцией предусмотрена возможность установки пломб. Пломбы представляют собой специальные наклейки, разделяющиеся на несколько фрагментов при попытке их снять. Места установки пломб: крепежные винты оборудования в стативе, места доступа к устройствам хранения и т.п. Места установки пломб определяются исходя из условий и места эксплуатации.

Оборудование не имеет узлов регулировки, способных повлиять на измерительную информацию. В связи с тем, что оборудование устанавливается в специально отведенных серверных помещениях, оборудованных системами контроля и доступа, данный тип конструкции оборудования с измерительными функциями исключает возможность бесконтрольной выемки устройств хранения и серверов, обеспечивая ограничение несанкционированного доступа к устройствам хранения. Таким образом обеспечивается ограничение доступа в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.

Из-за особенностей конструкции и процесса эксплуатации нанесение знака поверки на средство измерений не предусмотрено.

Серийный номер состоит из блоков цифр и букв латинского алфавита, указываемых через дефис. Индицирование серийного номера СИПД, обеспечивающего идентификацию каждого экземпляра средств измерений, осуществляется при участии технического персонала, обслуживающего СИПД, в соответствии с эксплуатационной документацией на оборудование с измерительными функциями. Серийный номер хранится в файле «/etc/dpi/fastdpi.lic» в параметре «product_uuid», который формируется исходя из параметров сервера или виртуальной машины, а также указывается в разделе 4 «Комплектность» документа «СКАТ (Система контроля и анализа трафика). Системы измерений передачи данных СКАТ. Паспорт».

Внешний вид оборудования, возможные места и пломбировки представлены на рисунках 1, 2.

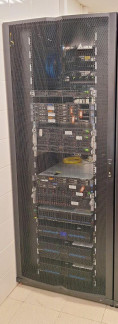

Возможное место блокировки доступа на дверях статива (замок)

Рисунок 1 - Общий вид статива с установленным оборудованием СКАТ

Возможные места установки пломб на местах крепления сервера в стойке и устройствах хранения

Рисунок 2 - Внешний вид статива с открытой дверью и установленным оборудованием

Программное обеспечение

Программное обеспечение встроенное, версии 3, управляет функционированием оборудования. Идентификационные данные метрологически значимой части ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Уровень защиты ПО и измерительной информации - «высокий», в соответствии с пунктом 4.5 рекомендации по метрологии Р 50.2.077-2014.

ПО оборудования и измеренные данные защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений, обусловленных действиями пользователя.

Конструкция средств измерений (оборудования) исключает возможность несанкционированного влияния на программное обеспечение (метрологически значимую часть ПО) и измерительную информацию.

Технические характеристики

Таблица 2 - Метрологические характеристики

Знак утверждения типа

наносится на эксплуатационнцю документацию оборудования, в состав которого входит СИПД, типографским способом или в виде наклейки.

Комплектность

Таблица 3 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 1.7 «Методы измерений» документа «Системы измерений передачи данных СКАТ. Руководство по эксплуатации 5295-001-27503380-2024РЭ.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1707 «Об утверждении государственной поверочной схемы для средств измерений количества переданной (принятой) информации (данных) и величин параметров пакетных сетей передачи данных»;

СКАТ (Система контроля и анализа трафика), (версия ПО 3) производства: ООО «ВАС ЭКСПЕРТС» Технические условия № 6656-79494943-221-21ТУ.
