| Номер в госреестре | 93410-24 |
| Наименование СИ | Барьеры энергетические искрозащиты и преобразователи сигналов |
| Обозначение типа СИ | КОРУНД |
| Изготовитель | Общество с ограниченной ответственностью "СТЭНЛИ" (ООО "СТЭНЛИ"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 07.10.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Барьеры энергетические искрозащиты и преобразователи сигналов КОРУНД (далее преобразователи, приборы) предназначены для передачи и (или) преобразования сигналов приборов (в том числе от расположенных во взрывоопасной зоне в безопасную зону и в обратном направлении), а также обеспечения для питания датчиков и других технических средств автоматики (в том числе, расположенных во взрывоопасной зоне).
Пассивные искробезопасные барьеры на диодах Зенера Корунд-М2; -М21; -М3; -М31; -М4 и на TVS диодах Корунд-М720; -М721; -М722; -М723; -М730; -М731; -М740; -М742 не содержат внутреннего источника питания и устанавливаются в разрыв линии связи. Эти приборы обеспечивают передачу сигналов напряжения и силы постоянного тока из безопасной зоны во взрывоопасную и в обратном направлении, ограничивая передаваемую мощность. Пассивные барьеры нуждаются в обязательном заземлении.
Активные заземляемые преобразователи Корунд-М11; -М12, а также Корунд-БПД-24Ех1а представляют собой промежуточные измерительные преобразователи сигналов постоянного тока, обеспечивая искробезопасное питание подключаемых устройств, прием, преобразование и передачу сигналов в безопасную зону. Эти преобразователи требуют обязательного заземления.
Активные преобразователи Корунд-М5; -М505; -М510; -М540 представляют собой промежуточные измерительные приборы, обеспечивающие организацию искробезопасного питания, прием, преобразование и передачу унифицированного сигнала напряжения или силы постоянного тока. Эти приборы не нуждаются в заземлении. Все их цепи (питание, входной и выходной канал) гальванически развязаны.
Неискробезопасные преобразователи Корунд-М5Н; -М505Н; -М540Н; -БРИСН конструктивно и схемотехнически повторяют искробезопасные преобразователи, но не содержат барьерной части. Общий внешний вид блока представлен на рисунке 1.

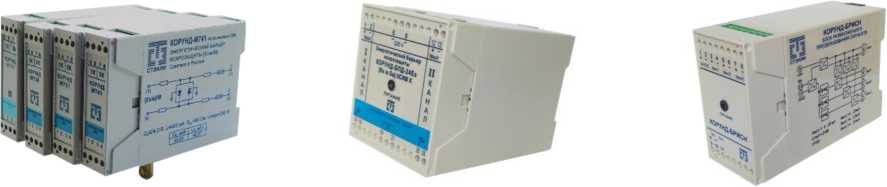

Корунд-М1х, -М2х, -М3х, -М4, -М5хх, -М5ххН, -М7хх
Корунд-БПД-24Ех!а
Корунд-БРИСН
Рисунок 1. Внешний вид преобразователей Корунд
Заводской номер прибора наносится на корпусе методом гравирования в формате числового кода.
Пломбирование не предусмотрено. Нанесение знака поверки на корпус не предусмотрено.
Рисунок 2. Место нанесения заводского номера
Метрологически значимое программное обеспечение (ПО) (только для моделей Корунд-М5 (-М5Н), -М505(-М505Н), -М510, -М540(-М540Н), -БРИСН) жёстко зашито в микропроцессоре преобразователей и недоступно пользователю. После записи рабочей программы становится невозможно прочитать или изменить какую-либо ее часть. Это выполняется только с помощью специализированных программ в условиях завода-изготовителя барьера. Защита барьера от преднамеренного изменения ПО через внутренний интерфейс (вскрытие) обеспечивается введением кода защиты в микропроцессор. Метрологические характеристики барьеров нормированы с учётом влияния на них ПО.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Наименование ПО | Идентификационное наименование ПО | Номер версии ПО | Цифровой идентификатор ПО |
| Внутреннее ПО | Программа обработки сигналов в барьерах Корунд-М5,-М5Н, -М505,-М505Н,-М510,-М540, -М540Н, -БРИСН | М540 №_UNI.dfu _ | Контрольная сумма по алгоритму SHA-1 OF35AFECBE081E7 8FA3941A950F2AO |
Уровень защиты встроенного ПО от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Таблица 2 - Метрологические характеристики
| Наименование | Диапазоны сигналов | Пределы допускаемой основной погрешности, ± от диапазона выходного сигнала, % | |
| На входе | На выходе | ||
| 1 | 2 | 3 | 4 |
| Корунд-М11 | от 4 до 20 мА | от 0 до 5 мА от 4 до 20 мА | 0,1 |
| Корунд-М12 | |||
| Корунд-М5 Корунд-М5Н | от 4 до 20 мА | от 0 до 5 мА от 0 до 20 мА, от 4 до 20 мА от 0 до 5 В, от 1 до 5 В от 0 до 10 В от 1 до 10 В | 0,15 |
Продолжение таблицы 2.
| 1 | 2 | 3 | 4 |
| Корунд-М505 | от 0 до 5 мА от 0 до 20 мА от 4 до 20 мА | от 0 до 5 мА от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 1 до 10 В | 0,15 |
| Корунд-М505Н Корунд-БРИСН | от 0 до 5 мА от 0 до 20 мА, от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 1 до 10 В | от 0 до 5 мА от 0 до 20 мА, от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 1 до 10 В | 0,15 |
| Корунд-М510 | от 0 до 5 мА от 0 до 20 мА от 4 до 20 мА от 0 до 10 В | от 4 до 20 мА | 0,15 |
| Корунд-БПД- 24 | от 4 до 20 мА | от 4 до 20 мА | 0,1 |
| Корунд-М5401) Корунд-М540Н1) | от 0 до 2000 Ом Термопары по ГОСТ Р 8.585-2001: T (от -200 до +400 °C) E (от -200 до +900 °C) J (от -200 до +1200 °C) K (от -200 до +1372 °C) N (от -200 до +1300 °C) R (от -40 до +1768 °C) S (от -40 до +1768 °C) B (от +320 до +1820 °C) А-1 (от +0 до +2500 °C) А-2 (от +0 до +1800 °C) А-3 (от +0 до +1800 °C) М (от -200 до +100 °C) L (от -200 до +800 °C) Термопреобразователи сопротивления по ГОСТ 6651-2009: 50М (от -50 до +150 °C) 100М (от -50 до +150 °C) 50П (от -200 до +850 °C) 100П (от -200 до +850 °C) Pt 100 (от -200 до +850 °C) | от 0 до 5 мА от 0 до 20 мА, от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 1 до 10 В | 0,25 |
| 1) Погрешность компенсатора холодного спая ±0,5 °С | |||
Продолжение таблицы 2.
| 1 | 2 | 3 | 4 |
| Корунд-М2 | от 0 до 20 мА | от 0 до 20 мА | 0,1 |
| Корунд-М21 | от 0 до 20 мА | от 0 до 20 мА | 0,1 |
| Корунд-М3 | от 0 до 20 мА | от 0 до 20 мА | 0,1 |
| Корунд-М31 | от 0 до 0,5 В | от 0 до 0,5 В | 0,1 |
| Корунд-М4 | от 0 до 20 мА | от 0 до 20 мА | 0,1 |
| Корунд-М720 | от 0 до 20 мА | от 0 до 20 мА | 0,1 |
| Корунд-М721 | от 0 до 20 мА | от 0 до 20 мА | 0,1 |
| Корунд-М722 | от 0 до 20 мА | от 0 до 20 мА | 0,1 |
| Корунд-М723 | от 0 до 20 мА | от 0 до 20 мА | 0,1 |
| Корунд-М730 | от 0 до 20 мА | от 0 до 20 мА | 0,1 |
| Корунд-М731 | от 0 до 0,5 В | от 0 до 0,5 В | 0,1 |
| Корунд-М740 | от 0 до 20 мА | от 0 до 20 мА | 0,1 |
| Корунд-М741 | от 0 до 20 мА | от 0 до 20 мА | 0,1 |
| Корунд-М742 | от 0 до 20 мА | от 0 до 20 мА | 0,1 |
Пределы допускаемой дополнительной приведённой погрешности преобразования значения выходного сигнала барьеров и ПС, вызванной изменением температуры окружающего воздуха, ± 0,01% от диапазона преобразования выходного сигнала на каждые 1 °С.
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Нормальные условия: - температуры окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +25 от 30 до 80 от 86 до 106,7 |
| Рабочие условия: - относительная влажность, % - атмосферное давление, кПа КОРУНД -М1х, КОРУНД -М5хх, КОРУНД-БПД-24Ех - температуры окружающей среды, °С Остальные модели - температуры окружающей среды, °С | до 80 от 84,0 до 106,7 от -10 до +60 от -10 до +50 |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 15 |
| Средняя наработка на отказ, ч | 120 000 |
Знак утверждения типананосится полиграфическим способом на этикетку, поверхность корпуса, а также на эксплуатационную |
документацию типографским способом.
Комплект приведен в таблице 5. В комплект поставки (по согласованию с заказчиком) может включаться комплект запасных частей.
Таблица 5 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Преобразователь | _ | В соответствии с картой заказа |
| Паспорт | КТЖЛ.425624 ПС | |
| Руководство по эксплуатации | КТЖЛ.425625.001 РЭ |
Сведения о методиках (методах) измерений приведены в КТЖЛ.425625.001 РЭ в разделе «Методика поверки».
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 Об утверждении государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 140-16 до 100 А;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 Об утверждении Государственной поверочной схемы для средств измерений температуры ГЭТ 34-2020, ГЭТ 35-2021;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования;
ТУ 4217-003-29301297-12 Барьеры энергетические искрозащиты
и преобразователи сигналов КОРУНД. Технические условия.
