| Номер в госреестре | 93417-24 |
| Наименование СИ | Уровнемеры радиоволновые |
| Обозначение типа СИ | "СЕНС УР3" |
| Изготовитель | Общество с ограниченной ответственностью Научно-производственное предприятие "СЕНСОР" (ООО НПП "СЕНСОР"), г. Заречный, Пензенская обл. |
| Год регистрации | 2024 |
| Срок свидетельства | 08.10.2029 |
| МПИ (интервал между поверками) | 1 год - для уровнемеров с пределами допускаемой абсолютной погрешности ≤ ± 3 мм; 3 года - для уровнемеров с пределами допускаемой абсолютной погрешности свыше ± 3 мм |
| Описание типа | скачать |
| Методика поверки | скачать |
Уровнемеры радиоволновые «СЕНС УР3» (далее - уровнемеры) предназначены для бесконтактного непрерывного измерения уровня жидких сред в технологических и товарных резервуарах и преобразования измеренного значения уровня в электрический кодированный сигнал при учётно-расчётных и технологических операциях.
Уровнемер осуществляет измерение уровня в металлической успокоительной трубе, установленной в резервуаре.
Принцип действия уровнемера основан на излучении и приеме отраженного от контролируемой (измеряемой) среды радиоволнового сигнала. Измерение уровня осуществляется следующим образом. Уровнемер излучает частотно-модулированный высокочастотный сигнал внутри успокоительной трубы в направлении поверхности контролируемой (измеряемой) среды и принимает отраженный от неё сигнал.
Информационным параметром для определения дальности (расстояния) является время задержки принятого сигнала, отраженного от поверхности контролируемой среды, относительно излученного. Далее в уровнемере производится вычисление уровня контролируемой среды через измеренное расстояние.
Уровнемер состоит из корпуса и антенны, смонтированных на устройстве крепления. Внутри корпуса установлен модуль электронный.
Выходными сигналами уровнемеров являются:
- цифровой кодированный сигнал на базе протокола «СЕНС»;
- цифровой кодированный сигнал с интерфейсом RS-485 с протоколом Modbus RTU;
- аналоговый унифицированный токовый сигнал (4-20) мА, совмещённый с цифровым кодированным сигналом на базе протокола HART.
Уровнемеры имеют взрывозащиённое и общепромышленное исполнение.
Вариант исполнения уровнемера определяется в соответствии со структурой условного обозначения по эксплуатационной документации следующим образом:
СЕНС УРЗ-B-C-D-E-F-G-H-I-J, где: В - код, определяющий материал корпуса;
С - код, определяющий количество и тип кабельных вводов;
D - код, определяющий вариант исполнения кабельного ввода;
Е - код, определяющий тип устройства крепления;
F - код, определяющий тип антенны;
G - код, определяющий наличие или отсутствие модуля индикации;
H - код, определяющий исполнение уровнемера;
I - код, определяющий пределы основной допускаемой погрешности;
J - код, определяющий вид выходного сигнала.
Примечание - Коды вариантов исполнения по умолчанию не указываются.
Общий вид уровнемера показан на рисунке 1.
В зависимости от варианта исполнения общий вид уровнемера может отличаться от представленного на рисунке 1.
Сокращённое условное обозначение уровнемера в буквенно-цифровом формате и заводской номер уровнемера в цифровом формате наносятся на информационную табличку, размещенную на корпусе уровнемера, способом лазерной или ударно-точечной маркировки. Нанесение знака поверки на уровнемер не предусмотрено.
Место нанесения заводского номера

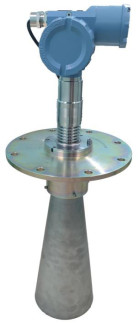

Рисунок 1 - Общий вид уровнемера
Пломбирование уровнемеров не предусмотрено.
Уровнемеры имеют встроенное программное обеспечение (далее - ПО), разработанное предприятием-изготовителем, которое устанавливается в энергонезависимую память при изготовлении. В процессе эксплуатации данное ПО не может быть изменено, так как пользователь не имеет к нему доступа.
ПО в целом является метрологически значимым и не может быть изменено преднамеренно или случайно. Параметры, влияющие на метрологические характеристики, защищены паролем. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | _ |
| Номер версии (идентификационный номер) ПО* | не ниже AF00 |
| Цифровой идентификатор ПО | _ |
| * - последний символ в номере версии сменяется по шестнадцатеричной системе счисления. | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон* измерений уровня, м | от 0,8 до 25 |
| Пределы допускаемой основной абсолютной погрешности измерений уровня для цифровых кодированных выходных сигналов, Д, мм** | ±3, ±5, ±10 |
| Пределы допускаемой основной приведённой к диапазону изменений выходного тока погрешности преобразования измеренного значения уровня в аналоговый унифицированный токовый выходной сигнал (4 - 20) мА, % | ±0,05 |
| Пределы допускаемой дополнительной абсолютной погрешности измерений уровня на каждые 10 °С изменения температуры окружающего воздуха (среды) от температуры нормальных условий (20 °С) до предельных значений рабочего диапазона температур окружающего воздуха (среды), для цифровых кодированных выходных сигналов, мм | △ ± 2 |
| Пределы допускаемой дополнительной приведенной к диапазону изменений выходного тока погрешности преобразования измеренного значения уровня в аналоговый унифицированный токовый выходной сигнал (4 - 20) мА на каждые 10 °С изменения температуры окружающего воздуха (среды) от температуры нормальных условий (20 °С) до предельных значений рабочего диапазона температур окружающего воздуха (среды), % | ±0,05 |
| * - расстояния от начала отсчёта уровнемера до поверхности измеряемой (контролируемой) среды. * * - конкретное значение погрешности определяется заказом и записывается в паспорт на уровнемер. | |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Диапазон температуры окружающего воздуха (среды), °С | от -50 до +70 |
| Диапазон температур контролируемой (измеряемой) среды, °С* | от -50 до +150 |
| Рабочее давление измеряемой (контролируемой) среды, МПа, не более * | 2,5 |
| Напряжение питания постоянного тока, В | от 8 до 50 |
| Потребляемая мощность, Вт, не более | 2,5 |
| Масса уровнемера, кг, не более | 50 |
| Маркировка взрывозащиты ** | 0/1 Ex ia/db IIB T6...T3 Ga/Gb Х |
| * - конкретное значение определяется заказом и записывается в паспорт на уровнемер. * * - для взрывозащищенного варианта исполнения. | |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка на отказ, ч, не менее | 100000 |
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность приведена в таблице 5.
аблица 5 - Комплектность уровнемера
| Наименование | Обозначение | Количество |
| Уровнемер радиоволновой «СЕНС УР3» | СЕНС.407629.012 | 1 шт. |
| Уровнемер радиоволновой «СЕНС УР3». Паспорт | СЕНС.407629.012ПС | 1 экз. |
| Уровнемер радиоволновой «СЕНС УР3».Руководство по эксплуатации | СЕНС.407629.012РЭ | 1 экз.* |
| Комплект монтажных частей | _ | 1 компл. |
| * - на партию уровнемеров, поставляемую в один адрес, и дополнительно - по требованию заказчика. | ||
приведены в разделах «Описание и работа» и «Использование по назначению» руководства по эксплуатации уровнемера.
Приказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
СЕНС.407629.004ТУ Уровнемеры радиоволновые «СЕНС УР». Технические условия.
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 24.11.2024 |
