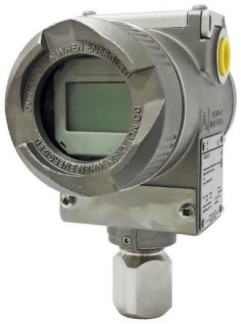

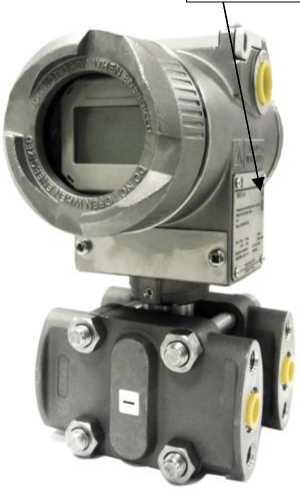

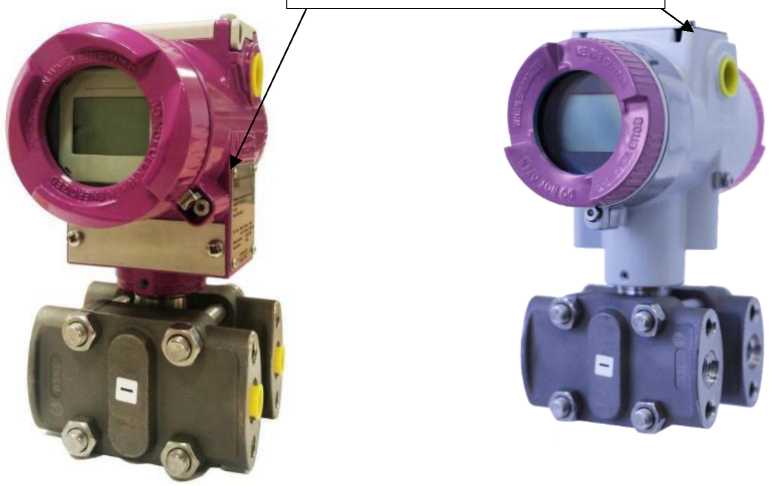

Преобразователи давления измерительные КМ35, 93436-24

№ символа

1

2

3

4

5

6

7

8

9

10

11

12

13

Заказной код

КМ35-И-403

3

-

1

D

A

5

0

-

1

D

B

6

-

Z

A01+Y01

№ символа

модификация

1

2

3

4

5

6

7

8

9

10

11

12

13

Заказной код

КМ35-М-03

0

0

-

1

Q

B

0

1

-

5

C

F

2

-

Z

H01+Y01

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

- КМ35-И-4хх3(1), КМ35-А-4хх3(1), КМ35-Д-4хх3(1), КМ35-АИ-4хх3(1)

7MF4xx3(1) или КМ35-х(1)

- КМ35-И-4хх4(1), КМ35-А-4хх4(1), КМ35-Д-4хх4(1), КМ35-АИ-4хх4(1)

7MF4xx4(1) или КМ35-х(1)

- КМ35-И-4хх5(1), КМ35-А-4хх5(1), КМ35-Д-4хх5(1), КМ35-АИ-4хх5(1)

7MF4xx5(1) или КМ35-х(1)

- КМ35-М-хх(1)

GKS, KM35-M, SITRANS P320, SITRANS P420

Номер версии (идентификационный номер) ПО

FW: 1Х.ХХ. ХХ(2)

FW: 3ХХ. ХХ. ХХ(2)

FW: 1.ХХ.ХХ(2)

Цифровой идентификатор ПО

-

(1)В зависимости от модификации и исполнения преобразователя давления, где «хх» - обозначают функциональные и конструктивные особенности преобразователя, указанные в руководстве по эксплуатации, в разделе структурное обозначение преобразователя давления.

(2)ХХ - последовательность цифр, не являющаяся метрологически значимой частью ПО.

Х может принимать значения от 0 до 9.

Наименование характеристики

Значение в зависимости от модификации

КМ35-И

КМ35-АИ

1

2

Вид измеряемого давления

избыточное, избыточное давление-разрежение

Диапазон измерений давления, МПа (1)

от -0,1 до 70

от -0,1 до 6,3 от 0 до 3

Коэффициент перенастройки*-2)

от 1 до 100

Пределы допускаемой основной приведенной погрешности, % от ДИ преобразователей*3):

- с ВПИ 25 кПа

- с ВПИ 100 кПа, 400 кПа, 1,6 МПа, 6,3 МПа, 16 МПа

- с ВПИ 40 МПа, 70 МПа

±0,065(4) ±(0,008-К+0,055)(5)

±0,04(6) ±(0,004<К+0,045)(7)

±0,075(6) ±(0,005<К+0,05)(7)

Пределы допускаемой дополнительной приведенной к ВПИ погрешности, вызванной отклонением температуры от нормальных условий, % /28 °С преобразователей:

- с ВПИ 25 кПа

- с ВПИ 100 кПа

- с ВПИ 400 кПа

- с ВПИ 1,6 МПа, 6,3 МПа, 16 МПа, 40 МПа, 70 МПа

±(0,16-К+0,1)

±(0,05-К+0,1) ±(0,025-К+0,125) ±(0,08-К+0,16)

Нормальные условия измерений:

- температура окружающей среды, °С

- относительная влажность, %

- атмосферное давление, кПа

от +15 до +25 от 20 до 80 от 84,0 до 106,7

1

2

(1)Диапазон измерений (ДИ) указан от нижнего предела измерений до верхнего предела измерений (ВПИ), конкретный ДИ определяется при заказе из ряда, установленного в технической документации изготовителя, и указывается в паспорте преобразователя.

(2)Коэффициент перенастройки (К) - это отношение максимального ВПИ преобразователя к ВПИ настроенному.

(3)Значение основной приведенной погрешности указывается в паспорте на преобразователь. По запросу заказчика пределы допускаемой основной приведенной погрешности преобразователей могут быть выбраны из дополнительного ряда (при условии, если значение основной приведенной погрешности не превышает расчетное согласно формуле) в соответствии с дополнительной опцией PG004, PG005, PG0065, PG0075, PG01, PG015, PG02, PG025, PG05, PG10, PG15, PG20 или PG25: ±0,04 %; ±0,05 %; ±0,065 %; ±0,075 %; ±0,1 %; ±0,15 %; ±0,2 %; ±0,25 %; ±0,5 %; ±1,0 %; ±1,5 %; ±2,0 % ; ±2,5 %.

(4)при К<1,25, (5)при 1,25<К<30, (6)при К<5, (7)при 5<К<100.

Наименование характеристики

Значение

Вид измеряемого давления

абсолютное

Диапазон измерений давления, МПа (1)

от 0 до 70

Коэффициент перенастройки*-2)

от 1 до 100

Пределы допускаемой основной приведенной погрешности, % от ДИ при К<10 при 10<К<30

±0,1

±0,2

Пределы допускаемой дополнительной приведенной к ВПИ погрешности, вызванной отклонением температуры от нормальных условий, % /28 °С преобразователей:

- с ВПИ 25 кПа

- с ВПИ св. 25 кПа

±(0,15-К+0,1) ±(0,08-К+0,16)

Нормальные условия измерений:

- температура окружающей среды, °С

- относительная влажность, %

- атмосферное давление, кПа

от +15 до +25 от 20 до 80 от 84,0 до 106,7

(1)Диапазон измерений (ДИ) указан от нижнего предела измерений до верхнего предела измерений (ВПИ), конкретный ДИ определяется при заказе из ряда, установленного в технической документации изготовителя, и указывается в паспорте преобразователя.

(2)Коэффициент перенастройки (К) - это отношение максимального ВПИ преобразователя к ВПИ настроенному.

Наименование характеристики

Значение

1

2

Вид измеряемого давления

разность давлений (дифференциальное), гидростатическое

Верхние пределы измерений давления, МПа (1)

от 0,002 до 16

Коэффициент перенастройки*-2)

от 1 до 100

Пределы допускаемой основной приведенной погрешности, % от ДИ(3)(4) преобразователей:

- с ВПИ 2 кПа

при К<5

при 5<К<20

- с ВПИ 6 кПа

при К<5

при 5<К<60

- с ВПИ 25 кПа, 60 кПа, 160 кПа, 500 кПа, 3 МПа, 16 МПа при К<5

при 5<К<100

±0,075(5)

±0,15(6) ±(0,005-К +0,05)(5) ±(0,01<К+0,1)(6)

±0,075(5)

±0,15(6) ±(0,005-К+0,05)(5) ±(0,01<К+0,1)(6)

±0,04(5)

±0,08(6) ±(0,004-К+0,045)(5) ±(0,008<К+0,09)(6)

Пределы допускаемой дополнительной приведенной к ВПИ погрешности, вызванной отклонением температуры от нормальных условий, % /28 °С преобразователей:

- с ВПИ 2 кПа

- с ВПИ 6 кПа

- с ВПИ 25 кПа, 60 кПа, 160 кПа, 500 кПа, 3 МПа

- с ВПИ 16 МПа

±(0,15-К+0,1) ±(0,075-К +0,1) ±(0,025-К+0,125) ±(0,08-К+0,16)

Нормальные условия измерений:

- температура окружающей среды, °С

- относительная влажность, %

- атмосферное давление, кПа

от +15 до +25 от 20 до 80 от 84,0 до 106,7

(1)Верхний предел измерений (ВПИ) разности давлений выбирается из представленного диапазона, конкретное значение ВПИ и диапазона измерений (ДИ) определяется при заказе из ряда, установленного в технической документации изготовителя, и указывается в паспорте преобразователя.

(2)Коэффициент перенастройки (К) - это отношение максимального ВПИ преобразователя к ВПИ настроенному.

1

2

(3)В качестве ДИ применяется нормирующее значение Рди из ряда значений от 0,002 до 32 МПа, определяемое по формуле Pди = Рвпи + 1Ррид\, где Рвпи — значение ВПИ, а Ррид - значение рабочего избыточного давления из ряда значений от минус 16 до 16 МПа, подаваемое в одну из измерительных камер при измерении разности давлений. Знак «минус» для Ррид определяется тем, в какую из камер преобразователя подается большее давление. (4)Значение основной приведенной погрешности указывается в паспорте на преобразователь. По запросу заказчика пределы допускаемой основной приведенной погрешности преобразователей могут быть выбраны из дополнительного ряда (при условии, если значение основной приведенной погрешности не превышает расчетное согласно формуле) в соответствии с дополнительной опцией PG004, PG005, PG0065, PG0075, PG01, PG015, PG02, PG025, PG05, PG10, PG15, PG20 или PG25: ±0,04 %; ±0,05 %; ±0,065 %; ±0,075 %; ±0,1 %; ±0,15 %; ±0,2 %; ±0,25 %; ±0,5 %; ±1,0 %; ±1,5 %; ±2,0 % ; ±2,5 %.

(5)С линейной характеристикой или с квадратичной характеристикой от 50% до 100% от ДИ. (6)С квадратичной характеристикой от 25% до 50% от ДИ.

Наименование характеристики

Значение

1

2

Вид измеряемого давления

избыточное, избыточное давление-разрежение

Диапазон измерений давления, МПа (1)

от -0,1 до 70

Коэффициент перенастройки*-2)

от 1 до 100

Пределы допускаемой основной приведенной погрешности, % от ДИ преобразователей*3):

- с ВПИ 25 кПа

±0,065(4) ±(0,008-К+0,055)(5)

- с ВПИ 100 кПа, 400 кПа, 1,6 МПа, 6,3 МПа, 16 МПа

±0,04(6) ±(0,004<К+0,045)(7)

- с ВПИ 40 МПа, 70 МПа

±0,075(6) ±(0,005<К+0,05)(7)

Пределы допускаемой дополнительной приведенной к ВПИ погрешности, вызванной отклонением температуры от нормальных условий, % /28 °С преобразователей:

- с ВПИ 25 кПа

- с ВПИ 100 кПа

- с ВПИ 400 кПа, 1,6 МПа, 6,3 МПа, 16 МПа, 40 МПа

- с ВПИ 70 МПа

±(0,16-К+0,1)

±(0,05-К+0,1) ±(0,025-К+0,125) ±(0,08-К+0,16)

1

2

Нормальные условия измерений:

- температура окружающей среды, °С

- относительная влажность, %

- атмосферное давление, кПа

от +15 до +25 от 20 до 80 от 84,0 до 106,7

(1)Диапазон измерений (ДИ) указан от нижнего предела измерений до верхнего предела измерений (ВПИ), конкретный ДИ определяется при заказе из ряда, установленного в технической документации изготовителя, и указывается в паспорте преобразователя.

(2)Коэффициент перенастройки (К) - это отношение максимального ВПИ преобразователя к ВПИ настроенному.

(3)Значение основной приведенной погрешности указывается в паспорте на преобразователь. По запросу заказчика пределы допускаемой основной приведенной погрешности преобразователей могут быть выбраны из дополнительного ряда (при условии, если значение основной приведенной погрешности не превышает расчетное согласно формуле) в соответствии с дополнительной опцией PG004, PG005, PG0065, PG0075, PG01, PG015, PG02, PG025, PG05, PG10, PG15, PG20 или PG25: ±0,04 %; ±0,05 %; ±0,065 %; ±0,075 %; ±0,1 %; ±0,15 %; ±0,2 %; ±0,25 %; ±0,5 %; ±1,0 %; ±1,5 %; ±2,0 % ; ±2,5 %.

(4)при К<1,25, (5)при 1,25<К<30, (6)при К<5, (7)при 5<К<100.

Наименование характеристики

Значение

1

2

Вид измеряемого давления

абсолютное

Диапазон измерений давления, МПа (1)

от 0 до 70

Коэффициент перенастройки*-2)

от 1 до 100

Пределы допускаемой основной приведенной погрешности, % от ДИ при К<10 при 10<К<30

±0,1

±0,2

Пределы допускаемой дополнительной приведенной к ВПИ погрешности, вызванной отклонением температуры от нормальных условий, % /28 °С преобразователей:

- с ВПИ 25 кПа

- с ВПИ св. 25 кПа

±(0,15-К+0,1) ±(0,08-К+0,16)

Нормальные условия измерений:

- температура окружающей среды, °С

- относительная влажность, %

- атмосферное давление, кПа

от +15 до +25 от 20 до 80 от 84,0 до 106,7

(1)Диапазон измерений (ДИ) указан от нижнего предела измерений до верхнего предела измерений (ВПИ), конкретный ДИ определяется при заказе из ряда, установленного в технической документации изготовителя, и указывается в паспорте преобразователя.

(2)Коэффициент перенастройки (К) - это отношение максимального ВПИ преобразователя к ВПИ настроенному.

1

2

(3)Значение основной приведенной погрешности указывается в паспорте на преобразователь. По запросу заказчика пределы допускаемой основной приведенной погрешности преобразователей могут быть выбраны из дополнительного ряда (при условии, если значение основной приведенной погрешности не превышает расчетное согласно формуле) в соответствии с дополнительной опцией PG004, PG005, PG0065, PG0075, PG01, PG015, PG02, PG025, PG05, PG10, PG15, PG20 или PG25: ±0,04 %; ±0,05 %; ±0,065 %; ±0,075 %; ±0,1 %; ±0,15 %; ±0,2 %; ±0,25 %; ±0,5 %; ±1,0 %; ±1,5 %; ±2,0 % ; ±2,5 %.

Наименование характеристики

Значение

1

2

Вид измеряемого давления

разность давлений (дифференциальное), гидростатическое

Верхний предел измерений давления, МПа (1)

от 0,002 до 16

Коэффициент перенастройки*-2)

от 1 до 100

Пределы допускаемой основной приведенной погрешности, % от ДИ(3)(4) преобразователей:

- с ВПИ 2 кПа

при К<5

при 5<К<20

- с ВПИ 6 кПа

при К<5

при 5<К<60

- с ВПИ 25 кПа, 60 кПа, 160 кПа, 500 кПа, 3 МПа, 16 МПа при К<5

при 5<К<100

±0,075(5)

±0,15(6) ±(0,005-К +0,05)(5) ±(0,01<К+0,1)(6)

±0,075(5)

±0,15(6) ±(0,005-К+0,05)(5) ±(0,01-К+0,1)(6)

±0,04(5)

±0,08(6) ±(0,004-К+0,045)(5) ±(0,008-К+0,09)(6)

Пределы допускаемой дополнительной приведенной к ВПИ погрешности, вызванной отклонением температуры от нормальных условий, % /28 °С преобразователей:

- с ВПИ 2 кПа

- с ВПИ 6 кПа

- с ВПИ 25 кПа, 60 кПа, 160 кПа, 500 кПа, 3 МПа, 16 МПа

±(0,15-К+0,1) ±(0,075-К +0,1) ±(0,025-К+0,125)

1

2

Нормальные условия измерений:

- температура окружающей среды, °С

- относительная влажность, %

- атмосферное давление, кПа

от +15 до +25 от 20 до 80 от 84,0 до 106,7

(1)Верхний предел измерений (ВПИ) разности давлений выбирается из представленного диапазона, конкретное значение ВПИ и диапазона измерений (ДИ) определяется при заказе из ряда, установленного в технической документации изготовителя, и указывается в паспорте преобразователя.

(^Коэффициент перенастройки (К) - это отношение максимального ВПИ преобразователя к ВПИ настроенному.

(3)В качестве ДИ применяется нормирующее значение Рди из ряда значений от 0,002 до 32 МПа, определяемое по формуле Pди = Рвпи + Ррид\, где Рвпи - значение ВПИ, а Ррид - значение рабочего избыточного давления из ряда значений от минус 16 до 16 МПа, подаваемое в одну из измерительных камер при измерении разности давлений. Знак «минус» для Ррид определяется тем, в какую из камер преобразователя подается большее давление.

(4)Значение основной приведенной погрешности указывается в паспорте на преобразователь. По запросу заказчика пределы допускаемой основной приведенной погрешности преобразователей могут быть выбраны из дополнительного ряда (при условии, если значение основной приведенной погрешности не превышает расчетное согласно формуле) в соответствии с дополнительной опцией PG004, PG005, PG0065, PG0075, PG01, PG015, PG02, PG025, PG05, PG10, PG15, PG20 или PG25: ±0,04 %; ±0,05 %; ±0,065 %; ±0,075 %; ±0,1 %; ±0,15 %; ±0,2 %; ±0,25 %; ±0,5 %; ±1,0 %; ±1,5 %; ±2,0 % ; ±2,5 %.

(5)С линейной характеристикой или с квадратичной характеристикой от 50% до 100% от ДИ.

(6)С квадратичной характеристикой от 25% до 50% от ДИ.

Наименование характеристики

Значение в зависимости от модификации

КМ35-И

КМ35-А

КМ35-Д

КМ35-АИ

КМ35-М

1

2

Масса(1), кг, не более

10

Габаритные размеры(1), мм, не более - длина - ширина - высота

160

90

230

160

105

230

Степень защиты по ГОСТ 14254-2015

IP66, IP68

Маркировка взрывозащиты(2)

0Ex ia IIC T6...T4 Ga, 0Ex ia IIB T6...T4 Ga X, Ga/Gb Ex d IIC T6...T4 X, Ga/Gb Ex ia IIC T4/T6 X, 1Ex ib IIC T4/T6 Gb X, Ga/Gb Ex ia/db IIC T4/T6 X, 1Ex db ia IIC T4/T6 Gb X, Ga/Gb Ex ia IIC T4/T6 X,

Ga/Gb Ex ia/db IIC T4/T6 X, Ex tb IIIC T120 °C Db X, Ex tc IIIC T120 °C Dc X, 2Ex nA IIC T4/T6 Gc X, Ex ia IIIC T120 °C Da X, Ga/Gb Ex ia IIC T4/T6 X, Ex tb IIIC T120 °C Db X, 2Ex nA IIC T4/T6 Gc X, Ga/Gb Ex ia /db IIC T4/T6 X, Ga/Gb Ex ia IIC T4/T6 X, Ex tb IIIC T120 °C Db X, 2Ex nA IIC T4/T6 Gc X, РО Ex ia I Ma X, РВ Ex ia I Mb X, РВ Ex db I Mb X

1

2

Выходной сигнал:

- мА

- цифровой интерфейс

от 4 до 20 HART Profibus РА FOUNDATION Fieldbus

Предельное допускаемое давление, % от верхнего предела измерений (ВПИ)

150 (115)(3)

Напряжение питания(4) постоянного тока номинальное, В

- от 4 до 20/HART

- Profibus РА/FOUNDATION Fieldbus

от 10,5 до 45 (от 10,5 до 30)(5) от 9 до 32 (от 9 до 24)5)

Условия эксплуатации:

- температура окружающей среды(6), °С

- температура измеряемой среды(6), °С

- относительная влажность воздуха, %, не более

- атмосферное давление, кПа

от -60 до +85

от -40 до +100

от 0 до 100

от 84,0 до 106,7

(1)Без учета разделителя сред.

(2)Для преобразователей со взрывозащищенным исполнением.

(3)Для преобразователей с ВПИ 70 МПа.

(4)В зависимости от выходного сигнала преобразователей.

(5)Для преобразователей с искробезопасным исполнением.

(6)Диапазон температур указан от нижнего до верхнего предельного значения, конкретный диапазон температур определяется при заказе из ряда, установленного в технической документации изготовителя и указанного в эксплуатационной документации на преобразователи.

Наименование характеристики

Значение

Средняя наработка до отказа, ч, не менее

150000

Средний срок службы, лет

30

Наименование

Обозначение

Кол-во

Примечание

Преобразователь давления измерительный

КМ35

1 шт.

В соответствии с заказом

Руководство по эксплуатации

КМ35.91.008.000РЭ(1)

КМ35-М.91.008.000РЭ(2)

1 экз.(3)

-

Паспорт

КМ35.91.009.000ПС

1 экз.

-

(1)Для преобразователей модификаций КМ35-И, КМ35-А, КМ35-АИ, КМ35-Д.

(2)Для преобразователей модификации КМ35-М.

(3)Допускается поставлять 1 экз. на партию, отправляемую в один адрес.
