Весы вагонные Уралвес-В-С, 93439-24

Назначение

Весы вагонные Уралвес-В-С (далее - весы) предназначены для повагонного и потележеч-ного статического измерения массы порожних и груженых железнодорожных вагонов/цистерн и состава из них с сухими сыпучими, твердыми, а также жидкими грузами.

Описание

Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков (далее - датчик), возникающей под действием силы тяжести взвешиваемого груза, в аналоговый или выходной электрический сигнал, изменяющийся пропорционально массе груза.

Аналоговые электрические сигналы с датчиков поступают в весоизмерительный прибор, содержащий аналогово-цифровой преобразователь, где сигналы суммируются и преобразуются в цифровой код. Результаты взвешивания и значение массы груза индицируются на цифровом дисплее, расположенном на передней панели весоизмерительного прибора вместе с функциональной клавиатурой и/или на дисплее ПК.

Весы состоят из грузоприемного устройства (далее - ГПУ), выполненного в виде одной или двух грузоприемных платформ, и весоизмерительного прибора, к которому могут подключаться внешние электронные устройства (компьютер, принтер, выносной дисплей и т.п.).

Каждая грузоприемная платформа опирается на четыре весоизмерительных тензорези-сторных датчика. Примыкающие друг к другу края платформ могут опираться на одни и те же датчики.

В весах применяются датчики типа Уралвес К-С, модификации К-С-18З и К-С-18Д (регистрационный номерв Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер в ФИФ) 75853-19), производства ООО «Вектор-ПМ», РФ, г. Пермь.

В составе весов применяются приборы весоизмерительные типа КСК, модификации КСК10 и КСК18 (регистрационный номер в ФИФ 68544-17) производства ООО «Вектор-ПМ», РФ, г. Пермь или измерители-регуляторы многофункциональные ТРИД, модель ИСВ (регистрационный номер в ФИФ 82032-21) производства ООО «Вектор-ПМ», РФ, г. Пермь.

Передача данных на ПК, принтер, вторичный дисплей и другие периферийные устройства осуществляется по различным интерфейсам: RS232, RS422/485, USB, WiFi, Ethernet/IP и т.п.

В весах предусмотрены следующие устройства и функции:

- полуавтоматическое устройство установки на нуль (ГОСТ OIML R 76-1-2011, п. Т.2.7.2.2);

- устройство первоначальной установки на нуль (ГОСТ OIML R 76-1-2011, п. Т.2.7.2.4);

- устройство слежения за нулем (ГОСТ OIML R 76-1-2011, п. Т.2.7.3);

- устройство выборки массы тары (ГОСТ OIML R 76-1-2011, п. Т.2.7.4);

На ГПУ весов или на весоизмерительном приборе прикрепляется маркировочная табличка, содержащая следующую информацию:

- наименование или товарный знак предприятия-изготовителя;

- условное обозначение весов;

- заводской (серийный) номер весов;

- класс точности по ГОСТ OIML R 76-1-2011;

- значение максимальной нагрузки (Max) в виде: Мах =......т;

- значение минимальной нагрузки (Min) в виде: Min =......т;

- значения поверочного интервала (е) и действительной цены деления (d);

- знак утверждения типа средств измерений.

Заводской (серийный) номер в буквенно-цифровом формате и знак утверждения типа наносятся на металлическую маркировочную табличку методом гравировки.

Общий вид маркировочной таблички представлен на рисунке 4.

Весы выпускаются однодиапазонными в модификациях: Уралвес-В-С-60, Уралвес-В-С-100, Уралвес-В-С-150, которые отличаются друг от друга значениями максимальной нагрузки, поверочного интервала, а также исполнениями с разными габаритными размерами ГПУ.

Весы при заказе имеют обозначения вида:

Уралвес-В-С - Max - [1] - [2], где Уралвес-В-С - обозначение типа;

Max - максимальная нагрузка весов, т;

[1] - длина весовой платформы, м;

[2] - количество весовых платформ.

Общий вид весов представлен на рисунке 1, общий вид приборов весоизмерительных (индикаторов) представлен на рисунке 2.

Схема пломбировки от несанкционированного доступа и обозначение мест нанесения знака поверки представлены на рисунке 3.

Нанесение знака поверки на средство измерений не предусмотрено

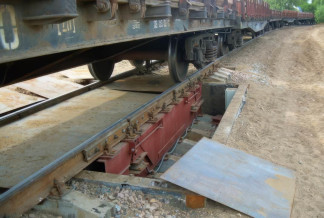

Рисунок 1 - Общий вид ГПУ весов

КСК10

КСК18

ИСВ

Рисунок 2 - Общий вид приборов

Доступ открыт

Рисунок 3 - Схема пломбировки приборов КСК от несанкционированного доступа

Доступ закрыт

кд УРАЛВЕС   Весы вагонные Уралвес-В-С

вектор-пм        Модель Уралвес-В-С-60-3,52

Класс точности по ГОСТ OIML R 76-1-2011 III

МАХ 60т

MIN 0,4т

d = 20кг

3/н ВВ2306001

Дата изготовления 23.06.23
