| Номер в госреестре | 93440-24 |
| Наименование СИ | Манометры деформационные |
| Обозначение типа СИ | МСВРС101 |
| Изготовитель | Общество с ограниченной ответственностью "ИННОВАЦИОННЫЕ СИСТЕМЫ ПОЖАРОБЕЗОПАСНОСТИ" (ООО "ИСП"), Самарская обл., г. Тольятти |
| Год регистрации | 2024 |
| Срок свидетельства | 10.10.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Манометры деформационные МСВРС101 (далее - манометры) предназначены для измерений избыточного давления газообразных, жидких, не вязких, не кристаллизующихся, не агрессивных к деталям из медных сплавов сред, а также для управления внешними электрическими цепями от сигнализирующего устройства прямого действия, замыкающего или размыкающего контакт в зависимости от значения измеряемого давления.
Чувствительным элементом манометра является трубка Бурдона - полая латунная трубка эллиптического (овального) сечения, согнутая по дуге и запаянная с одного конца. Другой конец трубки соединяется со штуцером манометра, таким образом внутренняя полость трубки сообщается с областью, в которой измеряется давление.
Под действием давления чувствительный элемент деформируется в пределах своей упругости. При увеличении давления латунная трубка разгибается, а при уменьшении -сгибается. Это приводит к перемещению запаянного конца трубки, который через тягу соединен с зубчатым сектором, воздействующим на шестерню со стрелкой. Положение стрелки с помощью нанесенной на прибор шкалы интерпретируется в величину показаний избыточного давления.
Сигнализирующее устройство представляет собой электрический концевой выключатель - магнитный защелкивающийся контакт, прикрепленный к механизму.
Контакт срабатывает при падении давления (движении стрелки манометра против часовой стрелки).
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на шкалу манометра печатным способом, а также указан в паспорте печатным способом.
Нанесение знака поверки на манометр предусмотрено.

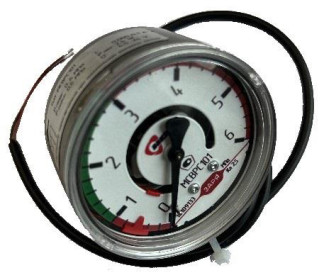

Общий вид манометров представлен на рисунке 1.
Место нанесения знака поверки
Место нанесения знака утверждения типа
Место нанесения заводского номера
Рисунок 1 - Общий вид манометров
Пломбирование манометров не предусмотрено.
Программное обеспечение отсутствует.
Метрологические и основные технические характеристики манометров, включая показатели точности, приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Диапазон измерений избыточного давления, МПа | от 0 до 6 |
| Класс точности | 2,5 |
| Пределы допускаемой основной приведенной к верхнему пределу измерений погрешности срабатывания сигнализирующего устройства, % | ± 2,5 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение характеристики |
| Условия эксплуатации: - температура окружающего воздуха при эксплуатации, °С - относительная влажность воздуха, не более, % - температура измеряемой среды, °С | от -20 до +60 98 от -20 до +60 |
| Точка переключения*, МПа | 0,6 |
| Параметры сигнализируюшего устройства: - напряжение питания постоянного/переменного тока, В - сила постоянного/переменного тока, А - максимальная мощность коммутируемой нагрузки, Вт, не более | от 4,5 до 24,0 от 0,005 до 0,100 2,4 |
| Номинальный диаметр корпуса, мм | 63 |
| Присоединительная резьба** | М10х1 |
| Расположение штуцера | осевое |
| Степень защиты по ГОСТ 14254-2015 | IP41 |
| Материал корпуса | сталь нержавеющая |
| Материал штуцера, чувствительного элемента, механизма | латунь |
| Длина электрического кабеля, м | 1,0±0,1 |
| Масса, кг, не более | 0,2 |
| Средняя наработка на отказ, ч, не менее | 100000 |
| Средний срок службы, лет, не менее | 10 |
| * цепь замыкается при уменьшении давления; имеется возможность установки иной точки переключения на значение избыточного давления в диапазоне от 0,6 до 5,4 МПа по заказу; * * по заказу возможны другие способы присоединения. | |
наносится на шкалу манометров печатным способом.
Комплектность манометра приведена в таблице 3.
Таблица 3 - Комплектность
| Наименование | Обозначение | Количество |
| Манометр деформационный | МСВРС101 | 1 |
| Манометр деформационный МСВРС101. Паспорт и руководство по эксплуатации | - | 1 |
приведены в разделе 10 документа «Манометр деформационный МСВРС101. Паспорт и руководство по эксплуатации».
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
ТУ 26.51.52-001-05292326-2023 «Манометры деформационные МСВРС101. Технические условия».
