Счетчики холодной и горячей воды турбинные M/ZR, 93441-24

Счётчики холодной и горячей воды турбинные M/ZR (далее - счётчики) предназначены для измерений объёмов холодной и (или) горячей воды.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	93441-24
Наименование СИ	Счетчики холодной и горячей воды турбинные
Обозначение типа СИ	M/ZR
Изготовитель	"ZENNER Meters (Shanghai) Ltd.", Китай
Год регистрации	2024
Срок свидетельства	10.10.2029
МПИ (интервал между поверками)	6 лет
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Счётчики состоят из корпуса, измерительного узла с турбиной и счётного механизма.

Принцип действия счетчиков основан на измерении скорости вращения турбины под действием потока. Вращение турбины передается на счетный механизм счетчика. Число оборотов турбины, передаваемое на счётный механизм, пропорционально объему прошедшей воды. Счётный механизм счётчиков содержит масштабирующий редуктор со стрелочными и роликовыми указателями объема.

Роликовые указатели объема с цифрами черного цвета служат для указания количества воды в кубических метрах, стрелочные указатели служат для указания объема в долях кубического метра (литрах). В счётном механизме имеется также сигнальная звёздочка, повышающая разрешение счётчика для его настройки, поверки или калибровки.

Счетчики изготавливаются в следующих исполнениях:

- WPH-K-50, WPH-K-65, WPH-K-80, WPH-K-100, WPH-K-125, WPH-K-150, WPH-K-200, WPH-K-250;

- WPH-W-50, WPH-W-65, WPH-W-80, WPH-W-100, WPH-W-125, WPH-W-150, WPH-W-200, WPH-W-250;

- WPH-H-50, WPH-H-65, WPH-H-80, WPH-H-100, WPH-H-125, WPH-H-150, WPH-H-200, WPH-H-250;

- WPD-T50-40; WPD-T50-50, WPD-T50-65, WPD-T50-80, WPD-T50-100, WPD-T50-125, WPD-T50-150, WPD-T50-200, WPD-T50-250;

- WPD-T90-40; WPD-T90-50, WPD-T90-65, WPD-T90-80, WPD-T90-100, WPD-T90-125, WPD-T90-150, WPD-T90-200, WPD-T90-250;

- WSD-40, WSD-50, WSD-65, WSD-80, WSD-100, WSD-150, WSD-200;

- WI-50, WI-65, WI-80, WI-100, WI-125, WI-150, WI-200, WI-250;

- WPV-M-50, WPV-M-65, WPV-M-80, WPV-M-100;

- WPV-R-50, WPV-R-65, WPV-R-80, WPV-R-100;

- Счетчики исполнения WPH предназначены для измерений объема холодной воды (WPH-K), холодной и горячей воды с температурой до 90 °С (WPH-W), холодной, горячей или сетевой воды с температурой до 150 °С (WPH-H), конструктивно имеют извлекаемый измерительный узел.

Счетчики исполнения WPD конструктивно имеют встроенный выпрямитель потока и предназначены для измерений объемов холодной (WPD-T50) и горячей воды (WPD-T90).

Счетчики исполнения WSD конструктивно имеют горизонтальное расположение турбины (ось турбины расположена перпендикулярно по отношению к оси трубопровода). Счетчики WSD устанавливаются только на горизонтальных трубопроводах

Счетчики исполнения WI конструктивно имеют измерительный узел, расположенный в верхней проточной части корпуса, и роликовый указатель, располагаемый в изолированной от проточной части счетчика капсуле. Данная конструкция счетчиков позволяет применять их для измерений объемов холодной воды, содержащей взвешенные частицы (загрязнения) в ирригационных системах, в очистных установках и сооружениях.

Счетчики исполнения WPV конструктивно изготавливаются как комбинированный счётчик, состоящий из основного турбинного счетчика и дополнительного крыльчатого счетчика (WPV-R) или из основного турбинного счетчика и дополнительного роторно-поршневого счетчика (WPV-M), а также переключающего клапана, объединённых в общем фланцевом корпусе. Счетчики предназначены для измерений объемов холодной воды на объектах с большим диапазоном изменения расхода потребляемой воды. Переключающий клапан, в зависимости от величины расхода, направляет поток воды при малых расходах - через дополнительный, а при больших - одновременно через основной и дополнительный счётчики. Объём воды, прошедший через комбинированный счётчик, получают путём суммирования объёмов воды, измеренных дополнительным и турбинным счётчиками воды.

Счетчики могут по заказу оснащаться устройством, формирующим импульсы, пропорциональные измеренному объему воды, имеющие типовое значение «веса» импульса или установленное согласно заказу. Также счетчики могут в соответствии с заказом оснащаться датчиками с числоимпульсным и/или цифровым (M-Bus) выходами либо модулем беспроводного снятия показаний по радиоканалу (стандарта wM-Bus или LPWAN).

Счётчики предназначены для установки, как на горизонтальных, так и на вертикальных трубопроводах (кроме WSD).

Обозначение счётчиков в паспорте и иной документации:

Счётчик холодной и горячей воды M/ZR Y-Х1 X2-X3-ZZZ,

где Y - исполнение счетчика;

Х1 - диаметр условного прохода счётчика в соответствие с таблицей 1, 3, 5, 7 или 8;

Х2 - дополнительные устройства: M-Bus, wM-Bus или LPWAN;

Х3 - «I» с устройством, формирующим импульсы, пропорциональные измеренному объему воды;

ZZZ - значение («вес») импульса в л/имп.

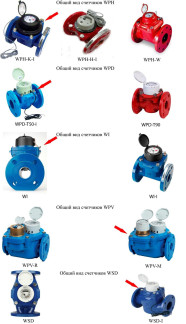

Внешний вид счётчиков изображён на рисунке 1. Для защиты от несанкционированного доступа к механизму счётчиков устанавливается пломба. Места пломбировки счётчиков указано стрелкой на рисунке 1.

Общий вид счетчиков WPH

WPH-K-I

WPH-H-I

WPH-W

Общий вид счетчиков WPD

WPD-T50-I

WPD-T90

Общий вид счетчиков WI

WI-I

Общий вид счетчиков WPV

WPV-R

WPV-M

Общий вид счетчиков WSD

WSD WSD-1

Рисунок 1 - Общий вид счетчиков и места установки пломб для защиты от несанкционированного доступа

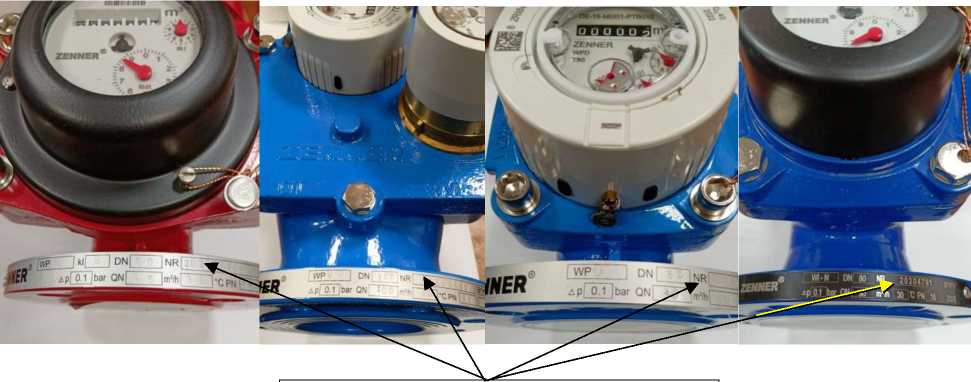

Заводской номер в цифровом формате наносится на шильдик методом чеканки в соответствии с рисунком 2.

Место нанесения заводского номера

Рисунок 2 - Места расположения заводского номера средства измерений

Нанесение знака утверждения типа и знака поверки на корпус средства измерений не предусмотрено.

Технические характеристики

приведены в таблицах 1 - 11.

Таблица 1 - Метрологические характеристики счётчиков воды турбинных M/ZR исполнения

WPH

Наименование параметра	Значение параметра для счетчика с диаметром условного прохода (DN)
Наименование параметра	50	65	80	100	125	150	200	250
Порог чувствительности, м3/ч, не более	0,15	0,20	0,25	0,25	0,50	1,0	1,5	2,0
Минимальный расход, Qmin, м3/ч - для WPH-К	0,45	0,75	1,20	1,80	3,0	4,5	12	12
- для WPH-W	0,60	1,00	1,60	2,40	4,0	6,0	12	16
- для WPH-H	0,60	1,00	1,60	2,40	4,0	6,0	12	16
Переходный расход, Q t, м3/ч - для WPH-К	3,00	5,00	8,0	12	20	30,0	40,0	80
- для WPH-W	2,25	3,75	6,0	9,0	15	22,5	37,5	60
- для WPH-H	2,25	3,75	6,0	9,0	15	22,5	37,5	60
Номинальный расход, Qном, м3/ч	15	25	40	60	100	150	200	400
Максимальный расход, Qmax, м3/ч	30	50	80	120	200	300	400	800

Продолжение таблицы 1

Наименование параметра

Значение параметра для счетчика с диаметром условного прохода (DN)

100

125

150

200

250

Пределы допускаемой

относительной погрешности

измерений объёма воды, %:

- в диапазоне Qmin < Q < Qt

- в диапазоне Qt < Q < Qmax

±5

±2

Таблица 2 - Технические характеристики счётчиков воды турбинных M/ZR исполнения WPH

Наименование параметра	Значение параметра для счетчика с диаметром условного прохода (DN)
Наименование параметра	50	65	80	100	125	150	200	250
Потеря давления при максимальном расходе (Qmax), МПа, не более	0,06	0,06	0,03	0,02	0,02	0,02	0,01	0,01
Габаритные размеры счётчиков воды, мм, не более - монтажная длина - ширина - высота	200 165 200	200 185 208	225 200 255	250 220 275	250 250 300	300 285 305	350 340 375	450 405 460
Масса, кг, не более	13	14	15	18	38	38	49	90
Цена импульса, л/имп (для WPH-I)	100,1000
Емкость счетного механизма, м3	999999,99
Диапазон температур измеряемой среды, °С - для WPH-К - для WPH-W - для WPH-H	от +5 до +30 от +5 до +90 от +5 до +150
Максимальное рабочее давление измеряемой среды, МПа	1,6
Условия эксплуатации: - диапазон температур окружающей среды, °С - относительная влажность при 35 °С, не более - атмосферное давление, кПа	от +5 до +55 95 от 84,0 до 106,7

* По заказу может быть установлено из ряда от 2,5; 5; 7,5; 10; 25; 50; 75 и т.д., кратно множителю 2,5

Таблица 3 - Метрологические характеристики счётчиков воды турбинных M/ZR исполнения WPD

Наименование параметра	Значение параметра для счетчика с диаметром условного прохода (DN)
Наименование параметра	40	50	65	80	100	125	150	200	250
Порог чувствительности, м3/ч, не	0,06	0,06	0,06	0,11	0,15	0,15	0,35	2,0	2,0
Минимальный расход, Qmin, м3/ч - для класса В - для класса С	0,45 0,09	0,45 0,09	0,75 0,15	1,20 0,24	1,80 0,36	3,0 0,6	4,5 0,9	6,0 1,2	12 2,4
Переходный расход, Q t, м3/ч - для класса В - для класса С	3,000 0,225	3,000 0,225	5,000 0,375	8,0 0,6	12 0,9	20 1,5	30 2,25	40 3,0	80 6,0
Номинальный расход, Q№m, м3/ч	25	25	40	63	100	160	250	400	630
Максимальный расход, Qmax, м3/ч	50	50	80	126	200	320	500	800	1200
Пределы допускаемой относительной погрешности измерений объёма воды, %: - в диапазоне Qmin < Q < Qt - в диапазоне Qt < Q < Qmax	±5 ±2

Таблица 4 - Технические характеристики счётчиков воды турбинных M/ZR исполнения WPD

Наименование параметра	Значение параметра для счетчи прохода (					<а с диаметром условного DN)
Наименование параметра	40	50	65	80	100	125	150	200	250
Потеря давления при максимальном расходе (Qmax), МПа, не более	0,06	0,01	0,01 6	0,01	0,01	0,01	0,01	0,01	0,1
Габаритные размеры счётчиков воды, мм, не более - монтажная длина - ширина - высота	300 150 200	200 165 210	200 185 220	225 200 238	250 220 257	250 250 267	300 285 318	350 340 375	450 405 460
Масса, кг, не более	8,8	9,1	11,8	13,4	16,9	20,1	31,5	49,0	68,0
Цена импульса, л/имп (для WPD-I)	10*
Емкость счетного механизма, м3	999999,999
Диапазон температур измеряемой среды, °С - для WPD-T50 - для WPD-T90	от +5 до +50 от +5 до +90
Максимальное рабочее давление измеряемой среды, МПа	1,6

Продолжение таблицы 4

Наименование параметра	Значение параметра для счетчика с диаметром условного прохода (DN)
	40	50	65	80	100 \| 125	150	200	250
Условия эксплуатации: - диапазон температур окружающей среды, °С - относительная влажность при 35 °С, не более - атмосферное давление, кПа	от +5 до +55 95 от 84,0 до 106,7
* По заказу может быть установлено из ряда от 2,5; 5; 7,5; 10; 25; 50; 75 и т.д., кратно множителю 2,5

Таблица 5 - Метрологические характеристики счётчиков воды турбинных M/ZR исполнения WI

Наименование параметра	Значение параметра для счетчика с диаметром условного прохода (DN)
Наименование параметра	50	65	80	100	125	150	200
Порог чувствительности, м3/ч, не более	0,25	0,30	0,30	0,5	0,5	1,5	2,5
Минимальный расход, Qmin, м3/ч	2,4	4,8	4,8	12	12	20	32
Переходный расход, Q t, м3/ч	9,0	18	18	45	45	75	120
Номинальный расход, Qhom, м3/ч	30	50	90	125	175	250	450
Максимальный расход, Qmax, м3/ч	70	120	120	300	300	500	800
Пределы допускаемой относительной погрешности измерений объёма воды, %: - в диапазоне Qmin < Q < Qt - в диапазоне Qt < Q < Qmax	±5 ±2

Таблица 6 - Технические характеристики счётчиков воды турбинных M/ZR исполнения WI

Наименование параметра	Значение параметра для счетчика с диаметром условного прохода (DN)
Наименование параметра	50	65	80	100	125	150	200
Потеря давления при максимальном расходе (Qmax), МПа, не более	0,06	0,06	0,03	0,02	0,02	0,02	0,01
Габаритные размеры счётчиков воды, мм, не более - монтажная длина - ширина - высота	200 165 205	200 185 2013	225 200 260	250 220 280	250 250 295	300 285 310	350 340 380
Масса, кг, не более	11	12	14	18	22	27	40
Цена импульса, л/имп (для WI-I)	100,1000*

Продолжение таблицы 6

Наименование параметра	Значение параметра для счетчика с диаметром условного прохода (DN)
	50	65	80	100	125	150	200
Емкость счетного механизма, м3	999999,99
Диапазон температур измеряемой среды, °С	от +5 до +50
Максимальное рабочее давление измеряемой среды, МПа	1,6
Условия эксплуатации: - диапазон температур окружающей среды, °С - относительная влажность при 35 °С, не более - атмосферное давление, кПа	от +5 до +55 95 от 84,0 до 106,7

* По заказу может быть установлено из ряда от 2,5; 5; 7,5; 10; 25; 50; 75 и т.д., кратно множителю 2,5

Таблица 7 - Метрологические характеристики счётчиков воды турбинных M/ZR исполнения WPV-R

Наименование параметра	Значение параметра для счетчика с диаметром условного прохода (DN)
Наименование параметра	50	65	80	100
Порог чувствительности, м3/ч, не более	0,002	0,002	0,002	0,002
Минимальный расход, Q1, м3/ч, типовой	0,025	0,025	0,025	0,025
Переходный расход, Q2, м3/ч, типовой	0,040	0,040	0,040	0,040
Номинальный расход, Q3 основного счетчика, м3/ч	25	40	63	100
Типовой диапазон соотношений Q3:Q1, (при горизонтальной и вертикальной установке счетчика)	R1000	R1600	R2500	R4000
Максимальный расход, Q4, м3/ч	50	80	126	200
Нарастающий переключающий расход Qx2, м3/ч	от 1,3 до 1,6	от 1,3 до 1,6	от 1,4 до 1,7	от 1,5 до 1,7
Нарастающий переключающий расход Qxi, м3/ч	от 0,7 до 1,0	от 0,7 до 1,0	от 0,9 до 1,3	от 0,9 до 1,3
Пределы допускаемой относительной погрешности измерений объёма воды, %: - в диапазоне Q1 < Q < Q2 - в диапазоне Q2 < Q < Q4	±5 ±2

Таблица 8 - Метрологические характеристики счётчиков воды турбинных M/ZR исполнения WPV-М

Наименование параметра	Значение параметра для счетчика с диаметром условного прохода (DN)
Наименование параметра	50	65	80	100
Порог чувствительности, м3/ч, не более	0,005	0,005	0,005	0,005
Минимальный расход, Q1, м3/ч (при горизонтальной установке счетчика)	0,05	0,05	0,05	0,05
Минимальный расход, Q1, м3/ч (при вертикальной установке счетчика)	0,10	0,10	0,10	0,10
Переходный расход, Q2, м3/ч (при горизонтальной установке счетчика)	0,08	0,08	0,08	0,08
Переходный расход, Q2, м3/ч (при вертикальной установке счетчика)	0,16	0,16	0,16	0,16
Номинальный расход, Q3 основного счетчика, м3/ч	25	40	63	100
Диапазон соотношений Q3:Q1, (при горизонтальной установке счетчика)	R500	R800	R1250	R2000
Диапазон соотношений Q3:Q1, (при вертикальной установке счетчика)	R250	R400	R630	R1000
Максимальный расход, Q4, м3/ч	50	80	126	200
Нарастающий переключающий расход Qx2, м3/ч	от 1,3 до 1,6	от 1,3 до 1,6	от 1,4 до 1,7	от 1,5 до 1,7
Убывающий переключающий расход Qxi, м3/ч	от 0,7 до 1,0	от 0,7 до 1,0	от 0,9 до 1,3	от 0,9 до 1,3
Пределы допускаемой относительной погрешности измерений объёма воды, %: - в диапазоне Qi < Q < Q2 - в диапазоне Q2 < Q < Q4	±5 ±2

Таблица 9 - Технические характеристики счётчиков холодной и горячей воды турбинных M/ZR исполнений WPV-R и WPV-М

Наименование параметра	Значение параметра для счетчика с диаметром условного прохода (DN)
Наименование параметра	50	65	80	100
Потеря давления при максимальном расходе	0,04	0,06	0,06	0,06
(Q4), МПа, не более	0,04	0,06	0,06	0,06
Габаритные размеры счётчиков воды, мм, не более - монтажная длина	270	300	300	360
- ширина	260	260	260	260
- высота WPV-R	270	270	280	290
WPV-М	250	250	260	270

Продолжение таблицы 9

Наименование параметра	Значение параметра для счетчика с диаметром условного прохода (DN)
	50	65	80	100
Масса, кг, не более	20	21	22	26
Емкость счетного механизма, м3 - основного счетчика - дополнительного	999999,999 99999,9999
Диапазон температур измеряемой среды, °С	от +5 до +50
Максимальное рабочее давление измеряемой среды, МПа	1,6
Условия эксплуатации: - диапазон температур окружающей среды, °С - относительная влажность при 35 °С, не более - атмосферное давление, кПа	от +5 до +55 95 от 84,0 до 106,7

Таблица 10 - Метрологические характеристики счётчиков воды турбинных M/ZR исполнений WSD

Наименование параметра	Значение параметра для счетчика с диаметром условного прохода (DN)
Наименование параметра	40	50	65	80	100	150	200
Порог чувствительности, м3/ч, не более	0,05	0,05	0,065	0,1	0,11	0,25	0,45
Минимальный расход, Qmin, м3/ч класс С	0,09	0,09	0,15	0,24	0,36	0,9	1,2
Переходный расход, Qt, м3/ч класс С	0,225	0,225	0,208	0,32	0,512	1,264	2,032
Номинальный расход, Qном, м3/ч	25	25	40	63	100	250	400
Максимальный расход, Qmax, м3/ч	50	50	80	126	200	500	800
Пределы допускаемой относительной погрешности измерений объёма воды, %: - в диапазоне Qmin < Q < Qt - в диапазоне Qt < Q < Qmax	±5 ±2

аблица 11 - Технические характеристики счётчиков воды турбинных M/ZR исполнений WSD

Наименование параметра

Значение параметра для счетчика с диаметром условного прохода (DN)

100

150

200

Потеря давления при

максимальном расходе (Qmax), МПа, не более

0,063

Продолжение таблицы 11

Наименование параметра	Значение параметра для счетчика с диаметром условного прохода (DN)
Наименование параметра	40	50	65	80	100	150	200
Габаритные размеры счётчиков воды, мм, не более - монтажная длина - ширина - высота	245 165 230	280 165 238	300 185 248	370 200 300	370 220 316	500 285 455	500 340 574
Масса, кг, не более	7	13	18	21	24	58	94
Цена импульса, л/имп	10;100;1000*
Емкость счетного механизма, м3	999999,999
Диапазон температур измеряемой среды, °С	от +5 до +50
Максимальное рабочее давление измеряемой среды, МПа	1,6
Условия эксплуатации: - диапазон температур окружающей среды, °С - относительная влажность при 35 °С, не более - атмосферное давление, кПа	от +5 до +55 95 от 84,0 до 106,7

* По заказу может быть установлено из ряда от 2,5; 5; 7,5; 10; 25; 50; 75 и т.д., кратно множителю

2,5

Знак утверждения типа

нанесение знака утверждения типа на корпус средства измерений не предусмотрено, знак наносится на титульный лист паспорта.

Комплектность

в соответствии с таблицей 12

Таблица 12 - Комплектность

Наименование	Обозначение	Количество
Счетчик холодной и горячей воды	согласно заказу	1 шт.
Паспорт	_	1 шт.
Упаковка	_	1 шт.

Сведения о методах измерений

изложены в разделе 3 «Устройство и принцип работы» документа «Счётчики холодной и горячей воды турбинные M/ZR. Паспорт».

Нормативные документы

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости»;

Счётчики холодной и горячей воды турбинные M/ZR. Стандарт предприятия.
