| Номер в госреестре | 93442-24 |
| Наименование СИ | Микрометры рычажные ЧИЗ |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Optim Consult International Co. Ltd., КНР |
| Год регистрации | 2024 |
| Срок свидетельства | 10.10.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Микрометры рычажные ЧИЗ (далее по тексту - микрометры) предназначены для измерений наружных линейных размеров деталей.
Микрометры изготавливаются следующих модификаций:
- МР - с отсчетным устройством, встроенным в скобу;
- МРИ - оснащенные съемным отсчетным устройством;
- МРИ Ц - оснащенные съемным цифровым отсчетным устройством.
В качестве съемного отсчетного устройства для микрометров модификаций МРИ и МРИ Ц применяются отсчетные устройства следующих модификаций: ИГ, МИГ, ИЧ, ИЧЦ.
Принцип действия микрометров основан на использовании точной винтовой пары для преобразования вращательного движения микрометрического винта в поступательное движение измерительного наконечника. В микрометрах обе измерительные поверхности связаны с отсчетными устройствами. При этом величина перемещения первой измерительной поверхности связана с микрометрическим винтом и отсчетом по микрометрической паре, а вторая измерительная поверхность связана с механизмом стрелочного или цифрового отсчетного устройства. При определении размера детали, находящейся между двумя измерительными поверхностями, необходимо алгебраическое суммирование показаний по микрометрической головке и отсчетному устройству.
Микрометры состоят из скобы, в которой справа установлена микрометрическая головка, а слева отсчетное устройство (встроенное в скобу или съемное) с подвижной измерительной пяткой, подвижных указателей пределов допуска или без них, арретира, соединенного с подвижной измерительной пяткой, или без него, стопорного устройства для закрепления микрометрического винта, теплоизоляционной накладки или без нее, центрирующего упора или без него. Микрометрическая головка микрометров состоит из микрометрического винта, гайки, стебля со шкалой вдоль оси, барабана с делениями на скосе. Микрометрический винт и подвижная измерительная пятка микрометров оснащены твердым сплавом. Измерительные поверхности микрометрического винта и подвижной измерительной пятки микрометров плоские. Микрометры с верхней границей диапазона измерений 50 мм и более должны быть укомплектованы установочными мерами. Установочные меры изготавливаются с плоскими или со сферическими поверхностями, или с одной плоской и одной сферической поверхностями. Установочные меры имеют теплоизоляционные накладки.
Каждая модификация микрометров имеет ряд типоразмеров, которые отличаются друг от друга погрешностью, диапазонами измерений, ценой деления круговой шкалы отсчетного устройства (шагом дискретности цифрового отсчетного устройства), габаритными характеристиками и массой.
Микрометры модификации МР и микрометры модификаций МРИ и МРИЦ с верхней границей диапазоном измерений до 1200 мм снабжены микрометрическим головкой с диапазоном измерений от 0 до 25 мм (МГ-25), микрометры с верхней границей диапазона измерений свыше 1200 мм могут быть снабжены микрометрическим головкой с диапазоном измерений от 0 до 25 мм (МГ-25) или от 0 до 50 мм (МГ-50).
Товарный знак наносится на паспорт микрометров типографским
методом, на скобу или корпус отсчетного устройства или табличку, прикрепленную на скобу, или циферблат круговой шкалы отсчетного устройства, или теплоизоляционную накладку краской или методом лазерной гравировки.
Заводской номер для микрометров модификации МР в виде цифрового или цифробуквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на скобу, либо теплоизоляционную накладку, либо микрометрическую головку методом лазерной гравировки, либо краской или травлением.
Заводской номер для микрометров модификации МРИ и МРИ Ц в виде цифрового или цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на скобу, либо теплоизоляционную накладку, либо микрометрическую головку методом лазерной гравировки, либо краской, либо травлением. Заводской номер съемных отсчетных устройств в виде цифрового или цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на боковую или заднюю поверхность корпуса отсчетного устройства методом лазерной гравировки, либо краской, либо травлением, либо с помощью наклейки.
Возможность нанесения знака поверки на средство измерений отсутствует.
Общий вид микрометров, общий вид и место нанесения заводского номера указаны на рисунках 1 - 8. Общий вид съемных отсчетных устройств указаны на рисунках 9 - 13. Общий вид и место нанесения заводского номера на съемных отсчетных устройствах указаны на рисунке 14. Цвет скобы, а также цвет, форма и внешний вид теплоизоляционных накладок, не влияют на метрологические характеристики микрометров и могут быть изменены изготовителем.
Пломбирование микрометров от несанкционированного доступа не предусмотрено.

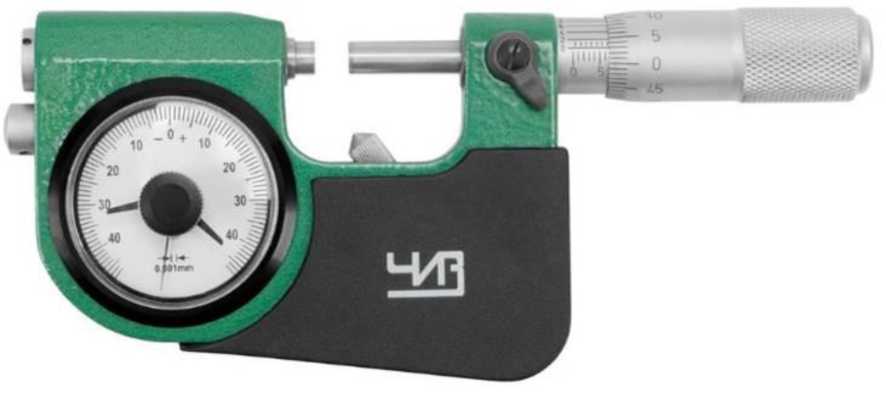

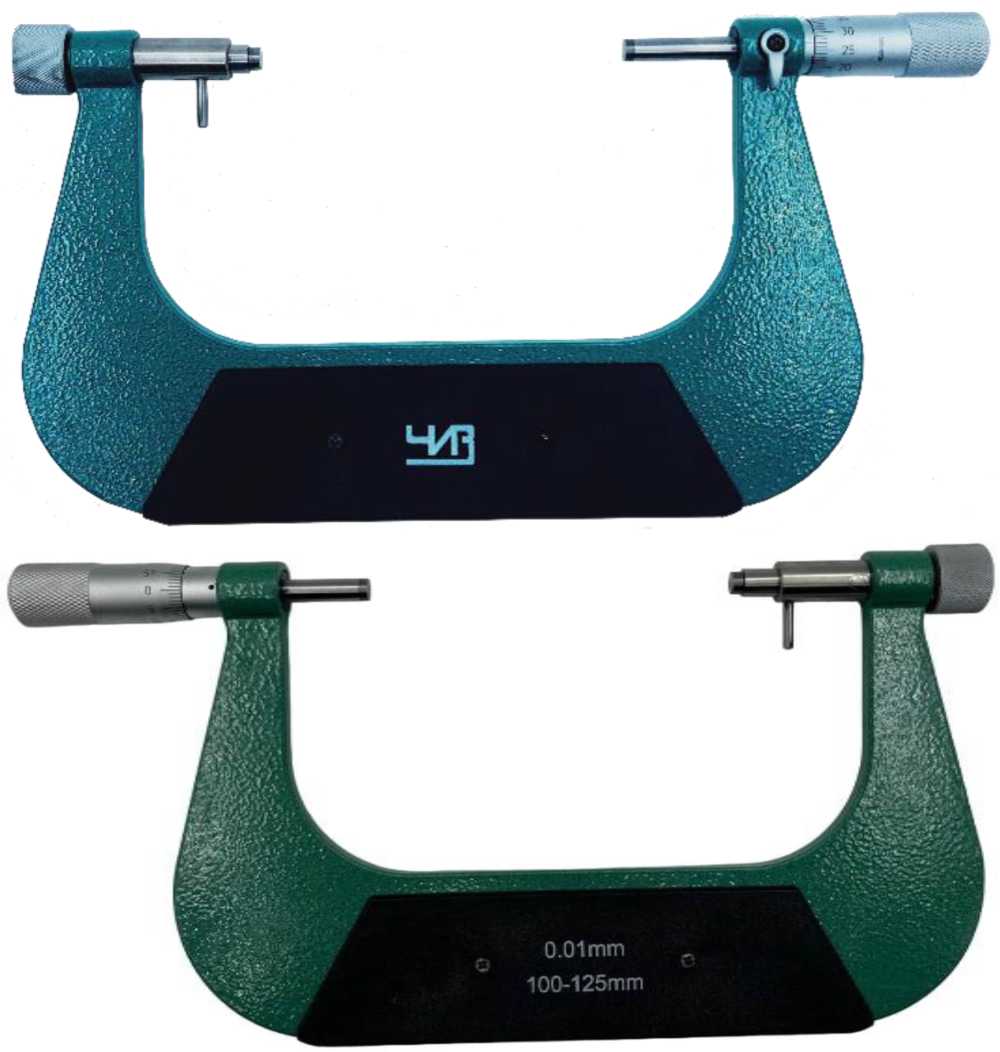

Рисунок 1 - Общий вид микрометров модификации МР
Рисунок 2 - Общий вид микрометров модификации МР

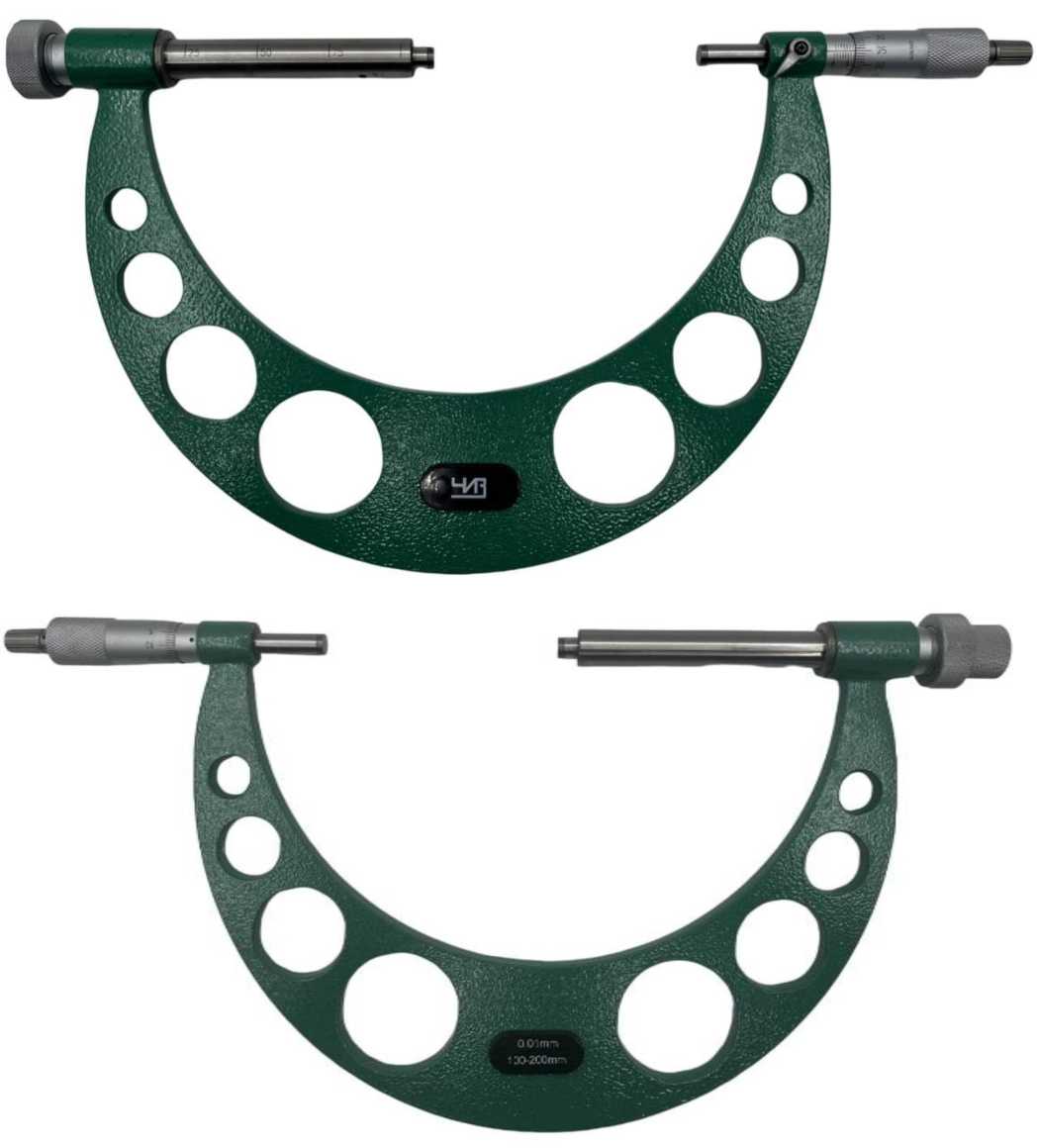

Рисунок 3 - Общий вид микрометров модификации МР

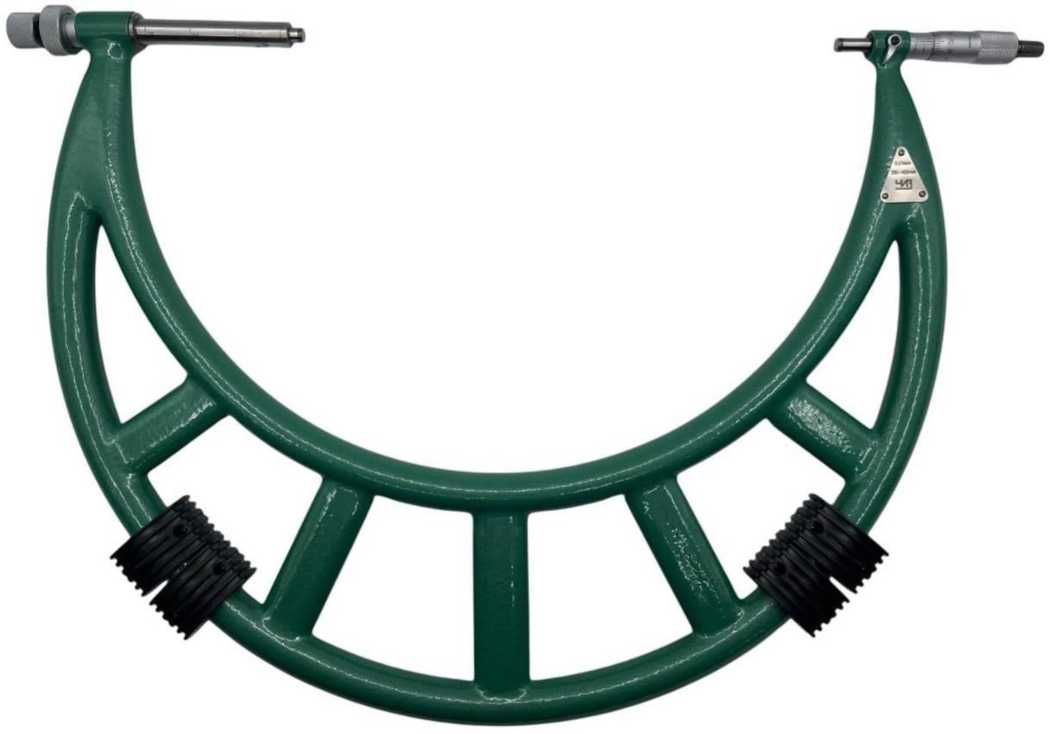

Рисунок 4 - Общий вид микрометров модификации МР

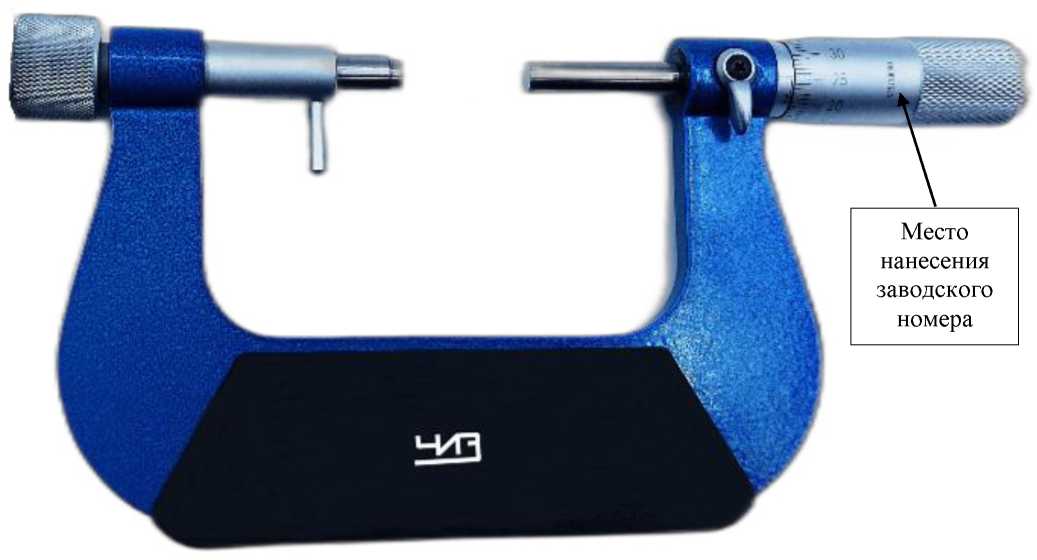

Место нанесения заводского номера

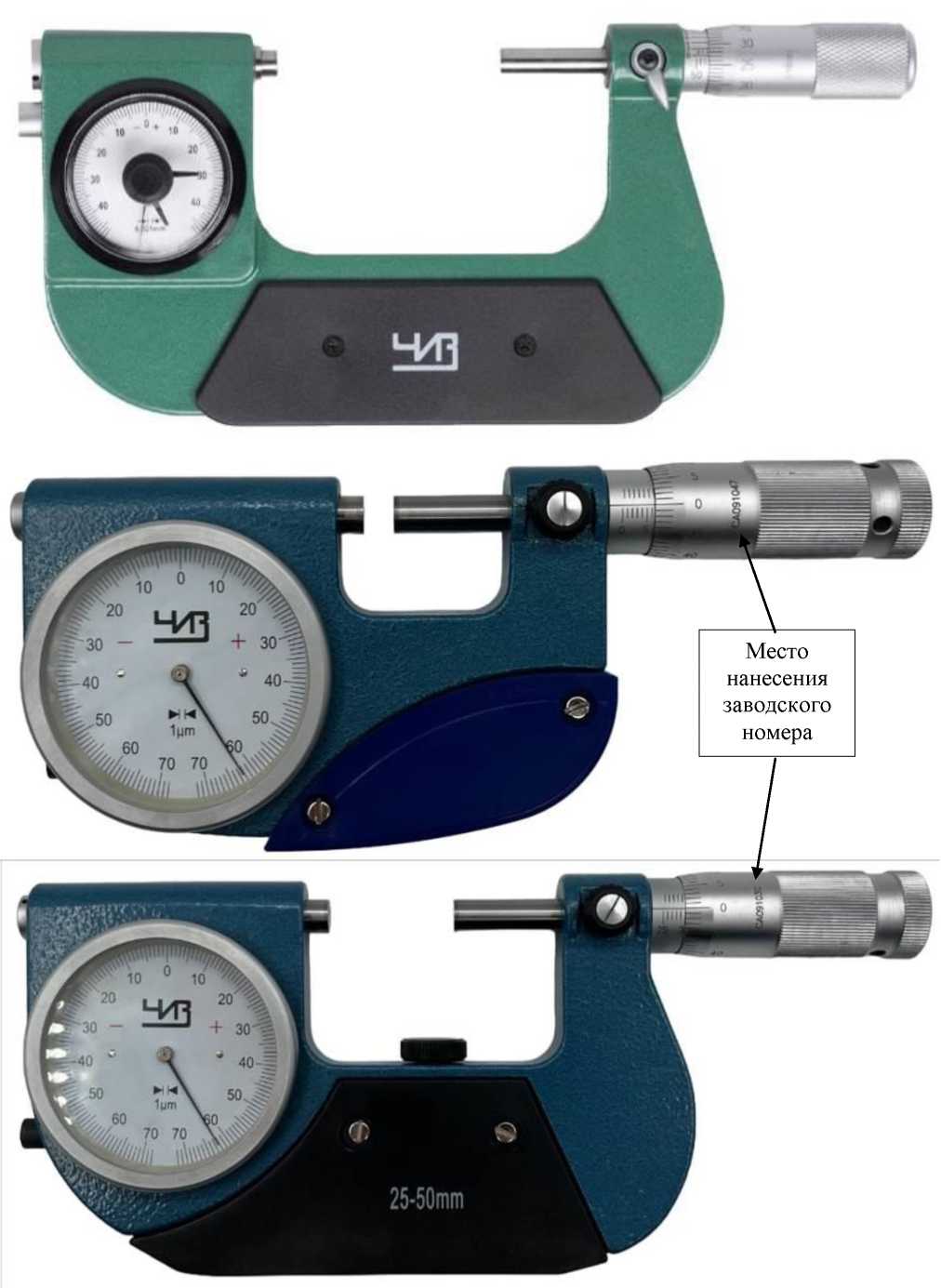

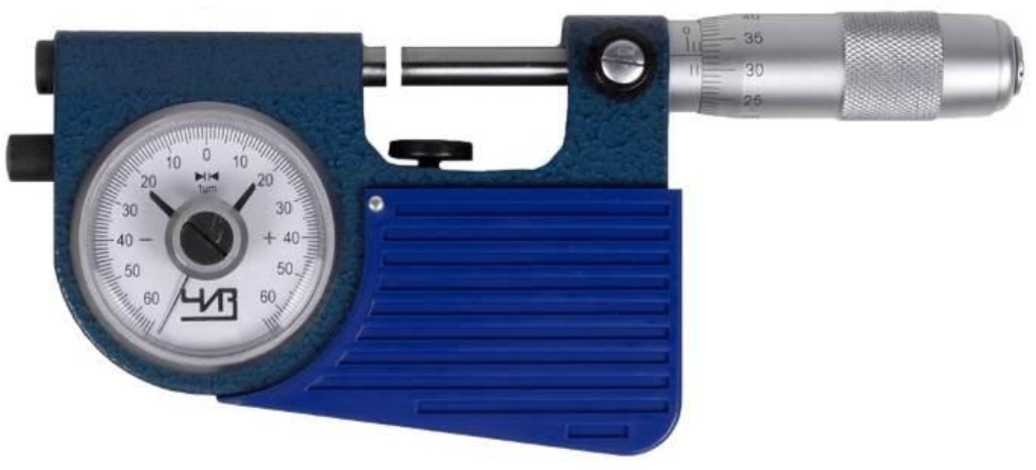

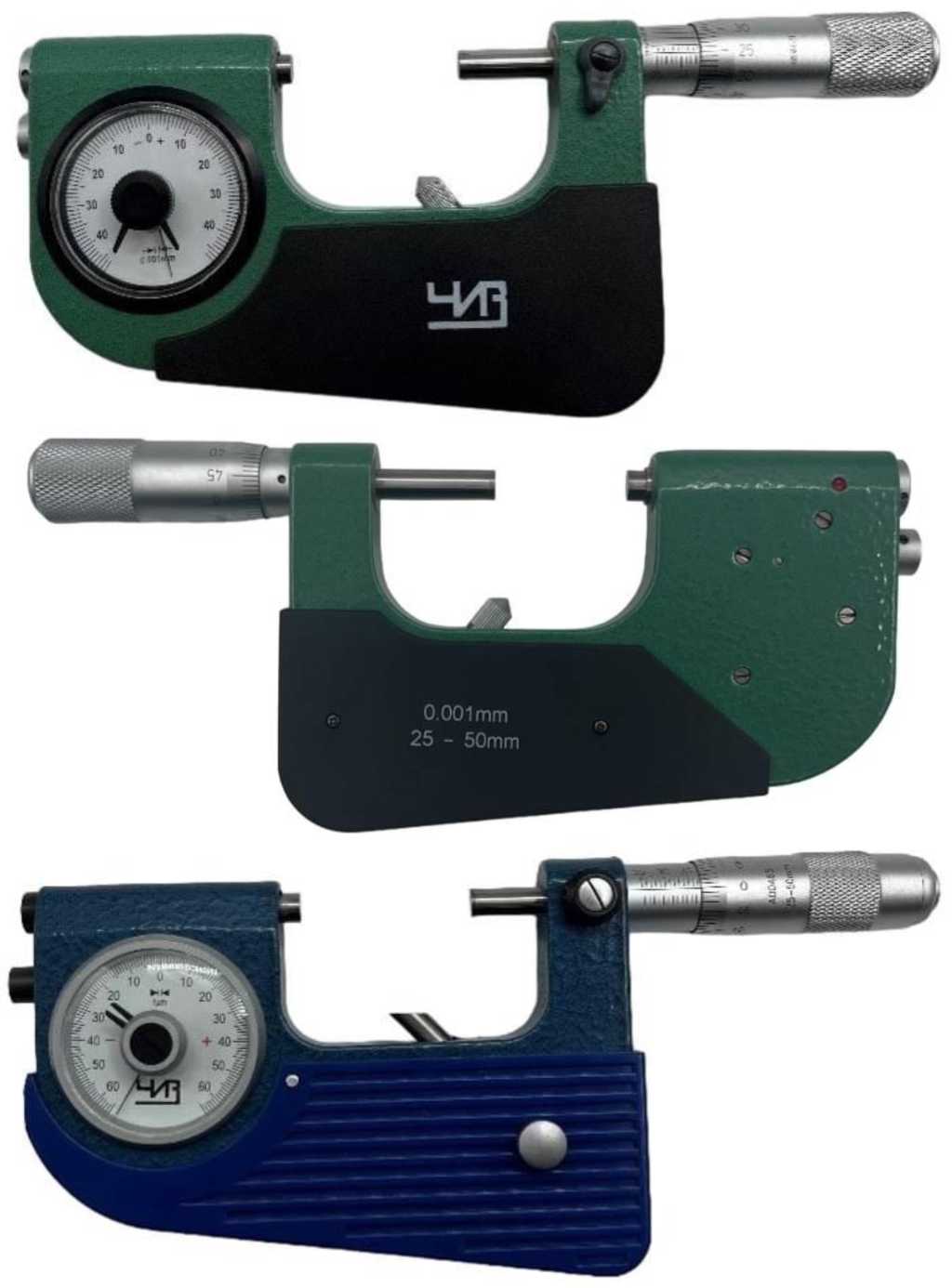

Рисунок 5 - Общий вид микрометров модификации МРИ и МРИ Ц без установленного (съемного) отсчетного устройства
Рисунок 6 - Общий вид микрометров модификации МРИ и МРИ Ц без установленного (съемного) отсчетного устройства
Рисунок 7 - Общий вид микрометров модификации МРИ и МРИ Ц без установленного (съемного) отсчетного устройства
Рисунок 8 - Общий вид микрометров модификации МРИ и МРИ Ц без установленного (съемного) отсчетного устройства
Рисунок 9 - Общий вид съемных отсчетных устройств модификации ИГ
Рисунок 10 - Общий вид съемных отсчетных устройств модификации МИГ

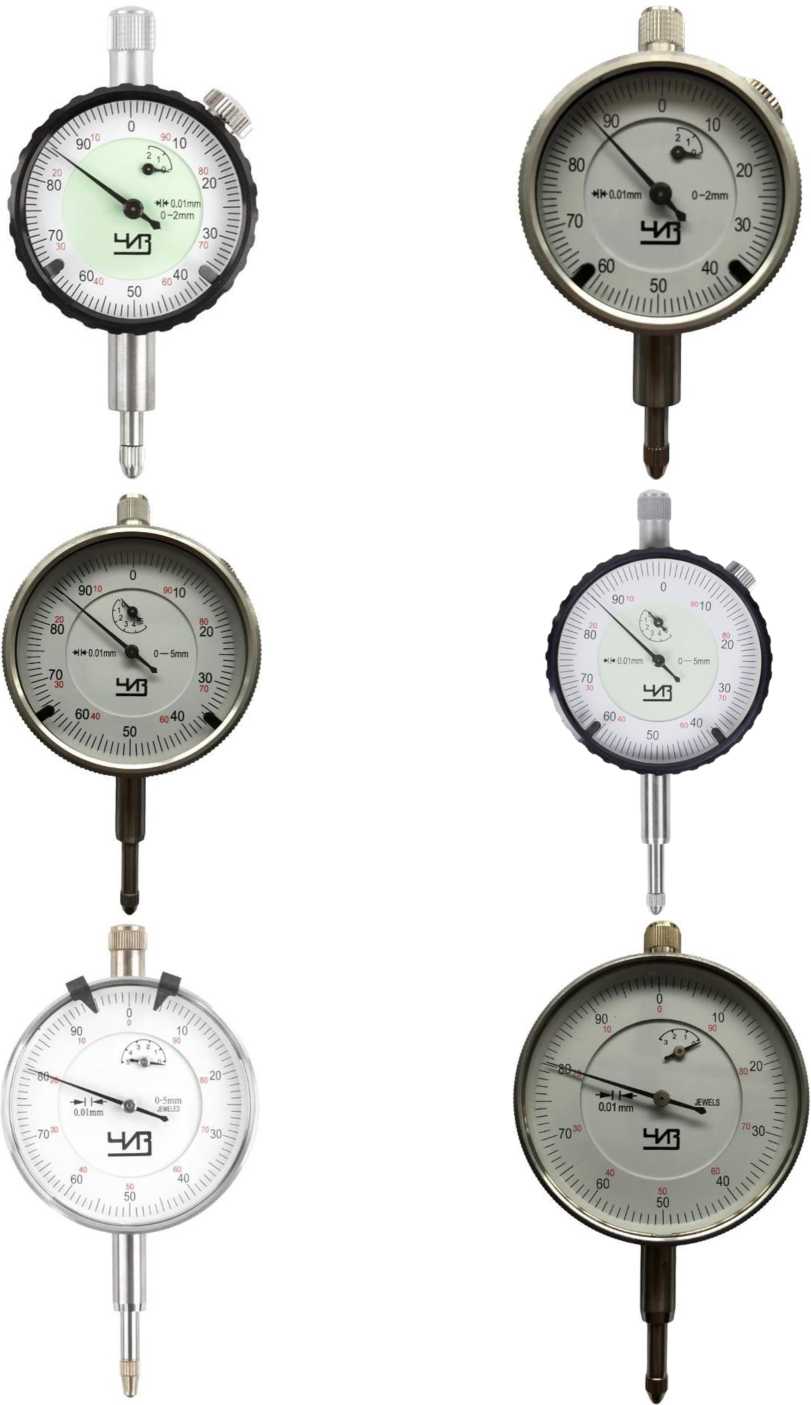

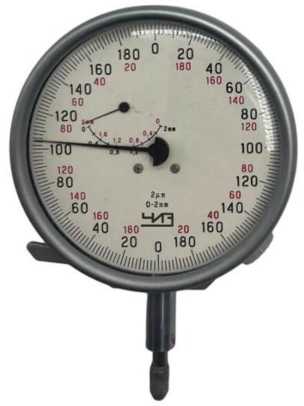

Рисунок 11 - Общий вид съемных отсчетных устройств модификации ИЧ

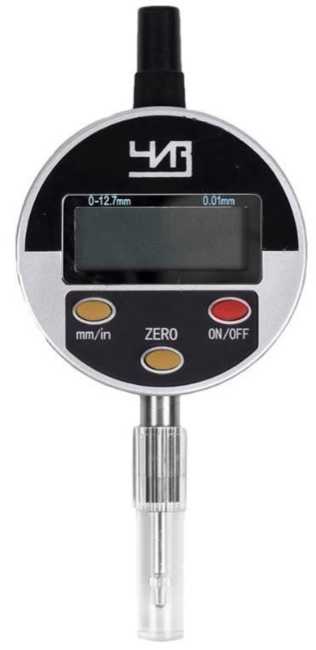

Рисунок 12 - Общий вид съемных отсчетных устройств модификации ИЧ

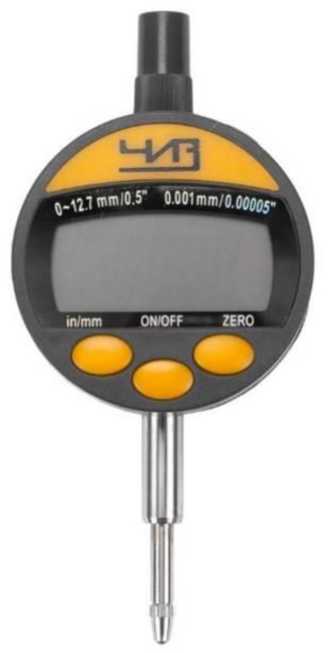

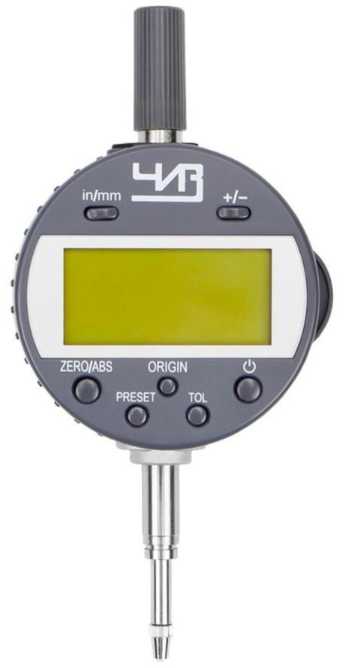

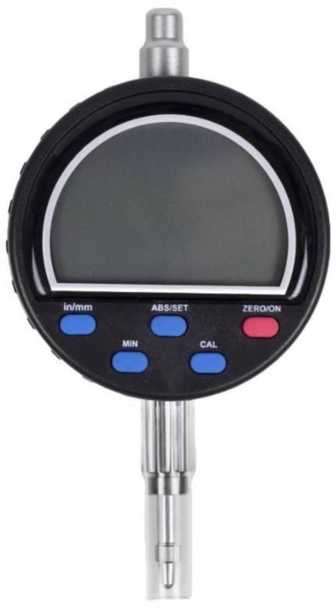

Рисунок 13 - Общий вид съемных отсчетных устройств модификации ИЧЦ

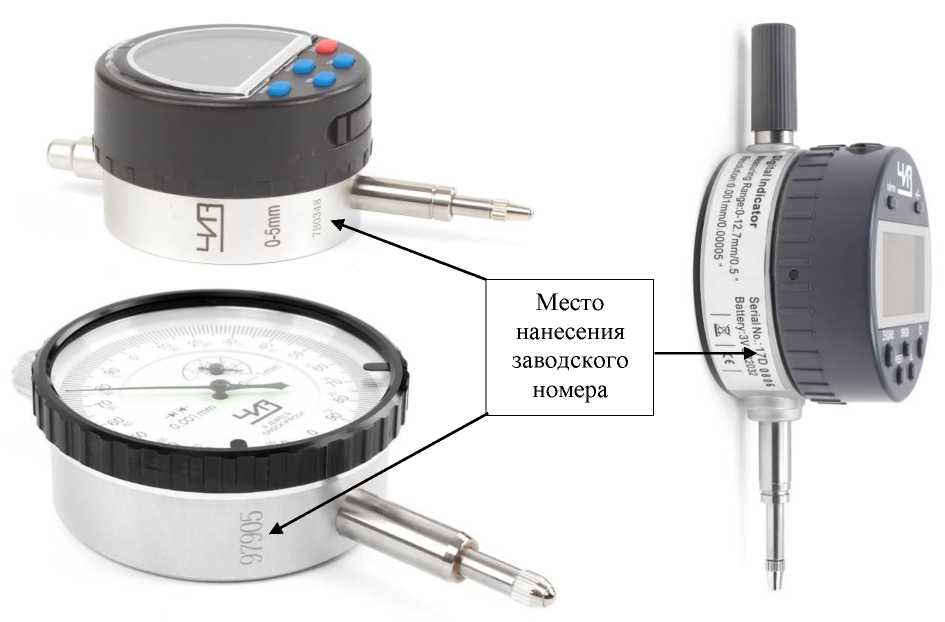

Рисунок 14 - Общий вид и место нанесения заводского номера
Таблица 1 - Метрологические характеристики микрометров модификации МР
| Модификация | Диапазон измерений микрометра, мм | Диапазон измерений микрометрической головки, мм | Отсчетное устройство | Пределы допускаемой абсолютной погрешности измерений микрометра, мкм | Измерительное усилие, Н | Колебание измерительного усилия, Н, не более | ||
| Цена деления, мм | Диапазон измерений, мм | Пределы допускаемой абсолютной погрешности измерений, мкм | ||||||
| МР | от 0 до 25 | от 0 до 25 | 0,001 | от -0,04 до +0,04 | ±2 | ±4 | от 3 до 7 | 1,0 |
| от -0,06 до +0,06 | ±2 | ±4 | от 3 до 7 | 1,0 | ||||
| от -0,07 до +0,07 | ±2 | ±4 | от 3 до 7 | 1,0 | ||||
| от -0,10 до +0,10 | ±2 | ±4 | от 3 до 7 | 1,0 | ||||
| от -0,14 до +0,14 | ±2 | ±4 | от 3 до 7 | 1,0 | ||||
| 0,002 | от -0,04 до +0,04 | ±2 | ±4 | от 3 до 7 | 1,0 | |||
| от -0,06 до +0,06 | ±2 | ±4 | от 3 до 7 | 1,0 | ||||
| от -0,07 до +0,07 | ±2 | ±4 | от 3 до 7 | 1,0 | ||||
| от -0,10 до +0,10 | ±2 | ±4 | от 3 до 7 | 1,0 | ||||
| от -0,14 до +0,14 | ±2 | ±4 | от 3 до 7 | 1,0 | ||||
| от 25 до 50 | от 0 до 25 | 0,001 | от -0,04 до +0,04 | ±2 | ±4 | от 3 до 7 | 1,0 | |
| от -0,06 до +0,06 | ±2 | ±4 | от 3 до 7 | 1,0 | ||||
| от -0,07 до +0,07 | ±2 | ±4 | от 3 до 7 | 1,0 | ||||
| от -0,10 до +0,10 | ±2 | ±4 | от 3 до 7 | 1,0 | ||||
| от -0,14 до +0,14 | ±2 | ±4 | от 3 до 7 | 1,0 | ||||
| 0,002 | от -0,04 до +0,04 | ±2 | ±4 | от 3 до 7 | 1,0 | |||
| от -0,06 до +0,06 | ±2 | ±4 | от 3 до 7 | 1,0 | ||||
| от -0,07 до +0,07 | ±2 | ±4 | от 3 до 7 | 1,0 | ||||
| от -0,10 до +0,10 | ±2 | ±4 | от 3 до 7 | 1,0 | ||||
| от -0,14 до +0,14 | ±2 | ±4 | от 3 до 7 | 1,0 | ||||
| Модификация | Диапазон измерений микрометра, мм | Диапазон измерений микрометрической головки, мм | Отсчетное устройство | Пределы допускаемой абсолютной погрешности измерений микрометра, мкм | Измерительное усилие, Н | Колебание измерительного усилия, Н, не более | ||
| Цена деления, мм | Диапазон измерений, мм | Пределы допускаемой абсолютной погрешности измерений, мкм | ||||||
| МР | от 50 до 75 | от 0 до 25 | 0,001 | от -0,04 до +0,04 | ±3 | ±5 | от 3 до 7 | 1,0 |
| от -0,06 до +0,06 | ±3 | ±5 | от 3 до 7 | 1,0 | ||||
| от -0,07 до +0,07 | ±3 | ±5 | от 3 до 7 | 1,0 | ||||
| от -0,10 до +0,10 | ±3 | ±5 | от 3 до 7 | 1,0 | ||||
| от -0,14 до +0,14 | ±3 | ±5 | от 3 до 7 | 1,0 | ||||
| 0,002 | от -0,04 до +0,04 | ±3 | ±5 | от 3 до 7 | 1,0 | |||
| от -0,06 до +0,06 | ±3 | ±5 | от 3 до 7 | 1,0 | ||||
| от -0,07 до +0,07 | ±3 | ±5 | от 3 до 7 | 1,0 | ||||
| от -0,10 до +0,10 | ±3 | ±5 | от 3 до 7 | 1,0 | ||||
| от -0,14 до +0,14 | ±3 | ±5 | от 3 до 7 | 1,0 | ||||
| от 75 до 100 | от 0 до 25 | 0,001 | от -0,04 до +0,04 | ±3 | ±5 | от 3 до 7 | 1,0 | |
| от -0,06 до +0,06 | ±3 | ±5 | от 3 до 7 | 1,0 | ||||
| от -0,07 до +0,07 | ±3 | ±5 | от 3 до 7 | 1,0 | ||||
| от -0,10 до +0,10 | ±3 | ±5 | от 3 до 7 | 1,0 | ||||
| от -0,14 до +0,14 | ±3 | ±5 | от 3 до 7 | 1,0 | ||||
| 0,002 | от -0,04 до +0,04 | ±3 | ±5 | от 3 до 7 | 1,0 | |||
| от -0,06 до +0,06 | ±3 | ±5 | от 3 до 7 | 1,0 | ||||
| от -0,07 до +0,07 | ±3 | ±5 | от 3 до 7 | 1,0 | ||||
| от -0,10 до +0,10 | ±3 | ±5 | от 3 до 7 | 1,0 | ||||
| от -0,14 до +0,14 | ±3 | ±5 | от 3 до 7 | 1,0 | ||||
Таблица 2 - Метрологические характеристики микрометров модификаций МРИ и МРИ Ц
| Модификация | Диапазон измерений микрометра, мм | Диапазон измерений микрометрической головки, мм | Пределы допускаемой абсолютной погрешности измерений микрометра, мкм | Измерительное усилие, Н | Колебание измерительного усилия, Н, не более |
| МРИ | от 0 до 25 | от 0 до 25 | ±5 | от 3 до 7 | 1,0 |
| от 25 до 50 | от 0 до 25 | ±5 | от 3 до 7 | 1,0 | |
| от 50 до 75 | от 0 до 25 | ±5 | от 3 до 7 | 1,0 | |
| от 75 до 100 | от 0 до 25 | ±5 | от 3 до 7 | 1,0 | |
| от 100 до 125 | от 0 до 25 | ±6 | от 6 до 10 | 2,0 | |
| от 100 до 200 | от 0 до 25 | ±6 | от 6 до 10 | 2,0 | |
| от 125 до 150 | от 0 до 25 | ±6 | от 6 до 10 | 2,0 | |
| от 150 до 200 | от 0 до 25 | ±6 | от 6 до 10 | 2,0 | |
| от 200 до 250 | от 0 до 25 | ±7 | от 6 до 10 | 2,0 | |
| от 200 до 300 | от 0 до 25 | ±7 | от 6 до 10 | 2,0 | |
| от 250 до 300 | от 0 до 25 | ±7 | от 6 до 10 | 2,0 | |
| от 300 до 400 | от 0 до 25 | ±7 | от 6 до 10 | 2,0 | |
| от 400 до 500 | от 0 до 25 | ±8 | от 6 до 10 | 2,0 | |
| от 500 до 600 | от 0 до 25 | ±10 | от 6 до 10 | 2,0 | |
| от 500 до 1000 | от 0 до 25 | ±18 | от 7 до 13 | 2,5 | |
| от 600 до 700 | от 0 до 25 | ±14 | от 7 до 13 | 2,5 | |
| от 700 до 800 | от 0 до 25 | ±14 | от 7 до 13 | 2,5 | |
| от 800 до 900 | от 0 до 25 | ±16 | от 7 до 13 | 2,5 | |
| от 900 до 1000 | от 0 до 25 | ±18 | от 7 до 13 | 2,5 | |
| от 1000 до 1200 | от 0 до 25 | ±20 | от 7 до 13 | 2,5 | |
| от 1000 до 1200 | от 0 до 50 | ±22 | от 7 до 15 | 3,0 | |
| от 1000 до 1500 | от 0 до 25 | ±22 | от 7 до 13 | 2,5 | |
| от 1000 до 1500 | от 0 до 50 | ±25 | от 9 до 18 | 3,0 | |
| от 1200 до 1400 | от 0 до 25 | ±25 | от 9 до 15 | 2,5 | |
| от 1200 до 1400 | от 0 до 50 | ±28 | от 9 до 18 | 3,0 | |
| от 1400 до 1600 | от 0 до 25 | ±28 | от 9 до 15 | 2,5 | |
| от 1400 до 1600 | от 0 до 50 | ±32 | от 9 до 18 | 3,0 | |
| от 1500 до 2000 | от 0 до 25 | ±28 | от 9 до 15 | 2,5 | |
| от 1500 до 2000 | от 0 до 50 | ±32 | от 9 до 18 | 3,0 | |
| от 1600 до 1800 | от 0 до 25 | ±32 | от 9 до 15 | 2,5 |
| Модификация | Диапазон измерений микрометра, мм | Диапазон измерений микрометрической головки, мм | Пределы допускаемой абсолютной погрешности измерений микрометра, мкм | Измерительное усилие, Н | Колебание измерительного усилия, Н, не более |
| МРИ | от 1600 до 1800 | от 0 до 50 | ±36 | от 9 до 18 | 3,0 |
| от 1800 до 2000 | от 0 до 25 | ±36 | от 9 до 15 | 2,5 | |
| от 1800 до 2000 | от 0 до 50 | ±40 | от 9 до 18 | 3,0 | |
| МРИ Ц | от 0 до 25 | от 0 до 25 | ±5 | от 3 до 7 | 1,0 |
| от 25 до 50 | от 0 до 25 | ±5 | от 3 до 7 | 1,0 | |
| от 50 до 75 | от 0 до 25 | ±5 | от 3 до 7 | 1,0 | |
| от 75 до 100 | от 0 до 25 | ±5 | от 3 до 7 | 1,0 | |
| от 100 до 125 | от 0 до 25 | ±6 | от 6 до 10 | 2,0 | |
| от 100 до 200 | от 0 до 25 | ±6 | от 6 до 10 | 2,0 | |
| от 125 до 150 | от 0 до 25 | ±6 | от 6 до 10 | 2,0 | |
| от 150 до 200 | от 0 до 25 | ±6 | от 6 до 10 | 2,0 | |
| от 200 до 250 | от 0 до 25 | ±7 | от 6 до 10 | 2,0 | |
| от 200 до 300 | от 0 до 25 | ±7 | от 6 до 10 | 2,0 | |
| от 250 до 300 | от 0 до 25 | ±7 | от 6 до 10 | 2,0 | |
| от 300 до 400 | от 0 до 25 | ±7 | от 6 до 10 | 2,0 | |
| от 400 до 500 | от 0 до 25 | ±8 | от 6 до 10 | 2,0 | |
| от 500 до 600 | от 0 до 25 | ±10 | от 6 до 10 | 2,0 | |
| от 500 до 1000 | от 0 до 25 | ±18 | от 7 до 13 | 2,5 | |
| от 600 до 700 | от 0 до 25 | ±14 | от 7 до 13 | 2,5 | |
| от 700 до 800 | от 0 до 25 | ±14 | от 7 до 13 | 2,5 | |
| от 800 до 900 | от 0 до 25 | ±16 | от 7 до 13 | 2,5 | |
| от 900 до 1000 | от 0 до 25 | ±18 | от 7 до 13 | 2,5 | |
| от 1000 до 1200 | от 0 до 25 | ±20 | от 7 до 13 | 2,5 | |
| от 1000 до 1200 | от 0 до 50 | ±22 | от 7 до 15 | 3,0 | |
| от 1000 до 1500 | от 0 до 25 | ±22 | от 7 до 13 | 2,5 | |
| от 1000 до 1500 | от 0 до 50 | ±25 | от 7 до 15 | 3,0 | |
| от 1200 до 1400 | от 0 до 25 | ±25 | от 9 до 15 | 2,5 | |
| от 1200 до 1400 | от 0 до 50 | ±28 | от 9 до 18 | 3,0 | |
| от 1400 до 1600 | от 0 до 25 | ±28 | от 9 до 15 | 2,5 | |
| от 1400 до 1600 | от 0 до 50 | ±32 | от 9 до 18 | 3,0 |
| Модификация | Диапазон измерений микрометра, мм | Диапазон измерений микрометрической головки, мм | Пределы допускаемой абсолютной погрешности измерений микрометра, мкм | Измерительное усилие, Н | Колебание измерительного усилия, Н, не более |
| МРИ Ц | от 1500 до 2000 | от 0 до 25 | ±28 | от 9 до 15 | 2,5 |
| от 1500 до 2000 | от 0 до 50 | ±32 | от 9 до 18 | 3,0 | |
| от 1600 до 1800 | от 0 до 25 | ±32 | от 9 до 15 | 2,5 | |
| от 1600 до 1800 | от 0 до 50 | ±36 | от 9 до 18 | 3,0 | |
| от 1800 до 2000 | от 0 до 25 | ±36 | от 9 до 15 | 2,5 | |
| от 1800 до 2000 | от 0 до 50 | ±40 | от 9 до 18 | 3,0 |
Таблица 3 - Метрологические характеристики съемных отсчетных устройств
| Модификация | Цена деления/шаг дискретности, мм | Диапазон измерений, мм | Пределы допускаемой абсолютной погрешности измерений, мкм |
| ИГ | 0,001 | от -0,05 до +0,05 | ±1,0 |
| 0,002 | от -0,10 до +0,10 | ±1,5 | |
| МИГ | 0,001 | от 0 до 1,0 | ±4,0 |
| 0,002 | от 0 до 2,0 | ±4,0 | |
| ИЧ | 0,001 | от 0 до 1,0 | ±20,0 |
| 0,010 | от 0 до 2,0 | ±20,0 | |
| от 0 до 5,0 | ±20,0 | ||
| от 0 до 10,0 | ±20,0 | ||
| ИЧЦ | 0,001 | от 0 до 5,0 | ±20,0 |
| от 0 до 10,0 | ±20,0 | ||
| от 0 до 12,5 | ±20,0 | ||
| от 0 до 12,7 | ±20,0 | ||
| 0,010 | от 0 до 5,0 | ±20,0 | |
| от 0 до 10,0 | ±20,0 | ||
| от 0 до 12,5 | ±20,0 | ||
| от 0 до 12,7 | ±20,0 |
Таблица 4 - Допуски параллельности и плоскостности измерительных поверхностей микрометров модификаций МР, МРИ и МРИ Ц____________________________________
| Диапазон измерений, мм | Допуск параллельности плоских измерительных поверхностей микрометра, мкм | Допуск плоскостности плоских измерительных поверхностей микрометров, мкм |
| от 0 до 25 | 0,9 | 0,9 |
| от 25 до 50 | 1,0 | 0,9 |
| от 50 до 75 | 1,2 | 0,9 |
| Диапазон измерений, мм | Допуск параллельности плоских измерительных поверхностей микрометра, мкм | Допуск плоскостности плоских измерительных поверхностей микрометров, мкм |
| от 75 до 100 | 1,2 | 1,2 |
| от 100 до 125 | 3,0 | 1,2 |
| от 100 до 200 | 3,5 | 1,2 |
| от 125 до 150 | 3,5 | 1,2 |
| от 150 до 200 | 3,5 | 1,2 |
| от 200 до 250 | 4,0 | 1,2 |
| от 200 до 300 | 4,0 | 1,2 |
| от 250 до 300 | 4,0 | 1,2 |
| от 300 до 400 | 4,0 | 1,2 |
| от 400 до 500 | 4,0 | 1,2 |
| от 500 до 600 | 4,5 | 1,2 |
| от 500 до 1000 | 5,0 | 1,2 |
| от 600 до 700 | 5,0 | 1,2 |
| от 700 до 800 | 5,0 | 1,2 |
| от 800 до 900 | 5,5 | 1,2 |
| от 900 до 1000 | 5,5 | 1,2 |
| от 1000 до 1200 | 6,0 | 1,2 |
| от 1000 до 1500 | 6,0 | 1,2 |
| от 1200 до 1400 | 6,5 | 1,2 |
| от 1400 до 1600 | 6,5 | 1,2 |
| от 1500 до 2000 | 7,0 | 1,2 |
| от 1600 до 1800 | 6,5 | 1,2 |
| от 1800 до 2000 | 7,0 | 1,2 |
Таблица 5 - Метрологические характеристики установочных мер
| Диапазон измерений микрометров, мм | Номинальный размер установочных мер, мм | Допускаемые отклонения длины установочных мер от номинальных размеров, мкм | Допуск параллельности плоских измерительных поверхностей установочных мер, мкм | Допуск плоскостности плоских измерительных поверхностей установочных мер, мкм |
| от 25 до 50 | 25 | ±0,5 | 1,2 | 0,6 |
| от 50 до 75 | 50 | ±0,5 | 1,2 | 0,6 |
| от 75 до 100 | 75 | ±0,5 | 1,2 | 0,6 |
| от 100 до 125 | 100 | ±1,5 | 1,2 | 0,6 |
| от 125 до 150 | 125 | ±1,5 | 1,2 | 0,6 |
| от 100 до 200 | 100; 125; 150; 175 | ±2,0 | 1,2 | 0,6 |
| от 150 до 200 | 175 | ±2,0 | 1,2 | 0,6 |
| от 200 до 250 | 225 | ±2,5 | 1,8 | 0,9 |
| от 200 до 300 | 200;225;250;275 | ±2,5 | 1,8 | 0,9 |
| от 250 до 300 | 275 | ±2,5 | 1,8 | 0,9 |
| от 300 до 400 | 325,375 | ±3,0 | - | - |
| от 400 до 500 | 425, 475 | ±3,5 | - | - |
| от 500 до 600 | 525,575 | ±4,0 | - | - |
| Диапазон измерений микрометров, мм | Номинальный размер установочных мер, мм | Допускаемые отклонения длины установочных мер от номинальных размеров, мкм | Допуск параллельности плоских измерительных поверхностей установочных мер, мкм | Допуск плоскостности плоских измерительных поверхностей установочных мер, мкм |
| от 500 до 1000 | 550 | ±8,0 | - | |
| от 600 до 700 | 625, 675 | ±5,0 | - | - |
| от 700 до 800 | 725,775 | ±6,0 | - | - |
| от 800 до 900 | 825,875 | ±7,0 | - | - |
| от 900 до 1000 | 925,975 | ±8,0 | - | - |
| от 1000 до 1200 | 1025, 1075, 1125, 1175 | ±10,0 | - | - |
| от 1000 до 1500 | 1050 | ±12,0 | - | - |
| от 1200 до 1400 | 1225, 1275, 1325, 1375 | ±12,0 | - | - |
| от 1400 до 1600 | 1425, 1475, 1525, 1575 | ±14,0 | - | - |
| от 1500 до 2000 | 1550 | ±16,0 | - | - |
| от 1600 до 1800 | 1625, 1675,1725, 1775 | ±16,0 | - | - |
| от 1800 до 2000 | 1825, 1875,1925, 1975 | ±18,0 | - | - |
Таблица 6 - Габаритные размеры и масса
| Модификация | Диапазон измерений, мм | Диапазон измерений микрометрической головки, мм | Габаритные размеры (Длина х Ширина x В ысота), мм, не более | Масса, кг, не более |
| МР | от 0 до 25 | от 0 до 25 | 165x72x25 | 0,550 |
| от 25 до 50 | от 0 до 25 | 190x85x25 | 0,650 | |
| от 50 до 75 | от 0 до 25 | 220x105x25 | 0,950 | |
| от 75 до 100 | от 0 до 25 | 230x105x25 | 1,000 | |
| МРИ | от 0 до 25 | от 0 до 25 | 280x105x30 | 0,750 |
| от 25 до 50 | от 0 до 25 | 300x120x30 | 0,850 | |
| от 50 до 75 | от 0 до 25 | 340x140x30 | 0,950 | |
| от 75 до 100 | от 0 до 25 | 360x150x30 | 1,300 | |
| от 100 до 125 | от 0 до 25 | 380x170x48 | 1,600 | |
| от 100 до 200 | от 0 до 25 | 485x225x48 | 1,700 | |
| от 125 до 150 | от 0 до 25 | 450x200x48 | 1,650 | |
| от 150 до 200 | от 0 до 25 | 485x225x48 | 1,700 | |
| от 200 до 250 | от 0 до 25 | 520x275x48 | 1,800 | |
| от 200 до 300 | от 0 до 25 | 565x300x48 | 1,900 | |
| от 250 до 300 | от 0 до 25 | 565x300x48 | 1,900 | |
| от 300 до 400 | от 0 до 25 | 675x470x48 | 2,200 | |
| от 400 до 500 | от 0 до 25 | 765x490x48 | 2,400 | |
| от 500 до 600 | от 0 до 25 | 875x580x48 | 3,100 | |
| от 500 до 1000 | от 0 до 25 | 1750x920x80 | 4,000 | |
| от 600 до 700 | от 0 до 25 | 980x680x48 | 10,500 | |
| от 700 до 800 | от 0 до 25 | 1075x740x48 | 5,000 | |
| от 800 до 900 | от 0 до 25 | 1200x850x48 | 6,000 | |
| от 900 до 1000 | от 0 до 25 | 1300x910x48 | 8,000 | |
| от 1000 до 1200 | от 0 до 25 | 1455x940x48 | 12,000 |
| Модификация | Диапазон измерений, мм | Диапазон измерений микрометрической головки, мм | Габаритные размеры (Длина х Ширина x В ысота), мм, не более | Масса, кг, не более |
| МРИ | от 1000 до 1200 | от 0 до 50 | 1500x950x50 | 12,100 |
| от 1000 до 1500 | от 0 до 25 | 2240x1200x80 | 15,500 | |
| от 1000 до 1500 | от 0 до 50 | 2300x1210x85 | 15,600 | |
| от 1200 до 1400 | от 0 до 25 | 1655x1055x48 | 12,500 | |
| от 1200 до 1400 | от 0 до 50 | 1700x1065x50 | 12,600 | |
| от 1400 до 1600 | от 0 до 25 | 1855x1195x48 | 14,000 | |
| от 1400 до 1600 | от 0 до 50 | 1900x1205x50 | 14,100 | |
| от 1500 до 2000 | от 0 до 25 | 2740x1455x80 | 23,000 | |
| от 1500 до 2000 | от 0 до 50 | 2800x1465x85 | 23,100 | |
| от 1600 до 1800 | от 0 до 25 | 2055x1305x48 | 18,000 | |
| от 1600 до 1800 | от 0 до 50 | 2100x1315x50 | 18,100 | |
| от 1800 до 2000 | от 0 до 25 | 2255x1450x48 | 20,000 | |
| от 1800 до 2000 | от 0 до 50 | 2300x1460x50 | 20,100 | |
| МРИ Ц | от 0 до 25 | от 0 до 25 | 280x105x30 | 0,750 |
| от 25 до 50 | от 0 до 25 | 300x120x30 | 0,850 | |
| от 50 до 75 | от 0 до 25 | 340x140x30 | 0,950 | |
| от 75 до 100 | от 0 до 25 | 360x150x30 | 1,300 | |
| от 100 до 125 | от 0 до 25 | 380x170x48 | 1,600 | |
| от 100 до 200 | от 0 до 25 | 485x225x48 | 1,700 | |
| от 125 до 150 | от 0 до 25 | 450x200x48 | 1,650 | |
| от 150 до 200 | от 0 до 25 | 485x225x48 | 1,700 | |
| от 200 до 250 | от 0 до 25 | 520x275x48 | 1,800 | |
| от 200 до 300 | от 0 до 25 | 565x300x48 | 1,900 | |
| от 250 до 300 | от 0 до 25 | 565x300x48 | 1,900 | |
| от 300 до 400 | от 0 до 25 | 675x470x48 | 2,200 | |
| от 400 до 500 | от 0 до 25 | 765x490x48 | 2,400 | |
| от 500 до 600 | от 0 до 25 | 875x580x48 | 3,100 | |
| от 500 до 1000 | от 0 до 25 | 1750x920x80 | 4,000 | |
| от 600 до 700 | от 0 до 25 | 980x680x48 | 10,500 | |
| от 700 до 800 | от 0 до 25 | 1075x740x48 | 5,000 | |
| от 800 до 900 | от 0 до 25 | 1200x850x48 | 6,000 | |
| от 900 до 1000 | от 0 до 25 | 1300x910x48 | 8,000 | |
| от 1000 до 1200 | от 0 до 25 | 1455x940x48 | 12,000 | |
| от 1000 до 1200 | от 0 до 50 | 1500x950x50 | 12,100 | |
| от 1000 до 1500 | от 0 до 25 | 2240x1200x80 | 15,500 | |
| от 1000 до 1500 | от 0 до 50 | 2300x1210x85 | 15,600 | |
| от 1200 до 1400 | от 0 до 25 | 1655x1055x48 | 12,500 | |
| от 1200 до 1400 | от 0 до 50 | 1700x1065x50 | 12,600 | |
| от 1400 до 1600 | от 0 до 25 | 1855x1195x48 | 14,000 | |
| от 1400 до 1600 | от 0 до 50 | 1900x1205x50 | 14,100 | |
| от 1500 до 2000 | от 0 до 25 | 2740x1455x80 | 23,000 | |
| от 1500 до 2000 | от 0 до 50 | 2800x1465x85 | 23,100 | |
| от 1600 до 1800 | от 0 до 25 | 2055x1305x48 | 18,000 | |
| от 1600 до 1800 | от 0 до 50 | 2100x1315x50 | 18,100 | |
| от 1800 до 2000 | от 0 до 25 | 2255x1450x48 | 20,000 | |
| от 1800 до 2000 | от 0 до 50 | 2300x1460x50 | 20,100 |
Таблица 7 - Условия эксплуатации
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | От +15 до +25 80 |
наносится типографским способом на титульный лист паспорта.
Таблица 8 - Комплектность средства измерений
| Наименование | Обозначение | Комплектность |
| Микрометр рычажный ЧИЗ | - | 1 шт. |
| Отсчетное устройство для микрометров модификации МРИ и МРИ Ц | - | 1 шт. |
| Меры установочные1) | - | 1 компл. |
| Гильзы центровочные2) | - | 1 компл. |
| Переставные пятки3) | - | 1 компл. |
| Ключ | - | 1 шт. |
| Футляр | - | 1 шт. |
| Паспорт | - | 1 экз. |
| 1) - для микрометров с верхним пределом измерений 50 мм и более; 2) - для микрометров с верхним пределом измерений свыше 300 мм; 3) - для микрометров с верхним пределом измерений свыше 150 мм; | ||
приведены в разделе 6 «Порядок работы» паспорта микрометров.
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2840;
Стандарт предприятия Optim Consult International Co. Limited СТП 055-2024 «Микрометры рычажные ЧИЗ».
| Зарегистрировано поверок | 4 |
| Поверителей | 2 |
| Актуальность данных | 16.11.2024 |
