| Номер в госреестре | 93443-24 |
| Наименование СИ | Нутромеры индикаторные |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Diapazon JSC, КНР |
| Год регистрации | 2024 |
| Срок свидетельства | 10.10.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Нутромеры индикаторные предназначены для контактных измерений внутренних диаметров сквозных и глухих отверстий относительным методом, а также расстояний между плоскопараллельными поверхностями.
Принцип действия основан на преобразовании взаимного перемещения измерительных наконечников нутромера в значение измеряемого размера детали, отображаемое на отсчетном устройстве.
Нутромеры состоят из следующих элементов: державки, отсчетного устройства, удлинительного стержня, измерительных поверхностей с двухконтактным касанием к измеряемому изделию, центрирующего мостика или без него.
Измерение нутромером происходит двухточечным контактом с измеряемой поверхностью относительным методом. Измерение требуемого размера обеспечивается с помощью одного из входящих в комплект сменных измерительных вставок или стержней. Настройка производится по установочным кольцам или блокам концевых мер длины с боковиками.
Нутромеры изготавливаются следующих моделей:
- НИ - нутромеры, оснащенные измерительной головкой с ценой деления 0,01 мм;
- НИ-ПТ - нутромеры, оснащенные измерительной головкой с ценой деления 0,001 мм;
- НИЦ-ПТ - нутромеры, оснащенные измерительной головкой с цифровым отсчетным устройством с шагом дискретности 0,001 или 0,002 мм.
Нутромеры отличаются между собой внешним видом, метрологическими и техническими характеристиками.
Тоар О аасор роеро ографс еоо а
Товарный знак наносится на паспорт нутромеров типографским методом и на отсчетное устройство нутромеров краской или лазерной маркировкой.
Заводской номер нутромера в виде цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится как на державку, так и на отсчетное устройство краской, лазерной маркировкой или в виде наклейки в местах, указанных на рисунке 5.
Общий вид нутромеров указан на рисунках 1-3.
Общий вид измерительных наконечников указан на рисунке 4.
Возможность нанесения знака поверки на средство измерений отсутствует.
Пломбирование нутромеров от несанкционированного доступа не предусмотрено.

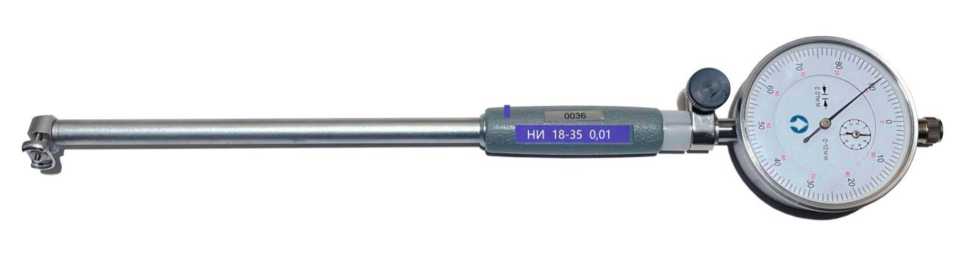

Рисунок 1 - Общий вид нутромеров модели НИ
Место нанесения товарного знака
Рисунок 3 - Общий вид нутромеров модели НИЦ-ПТ

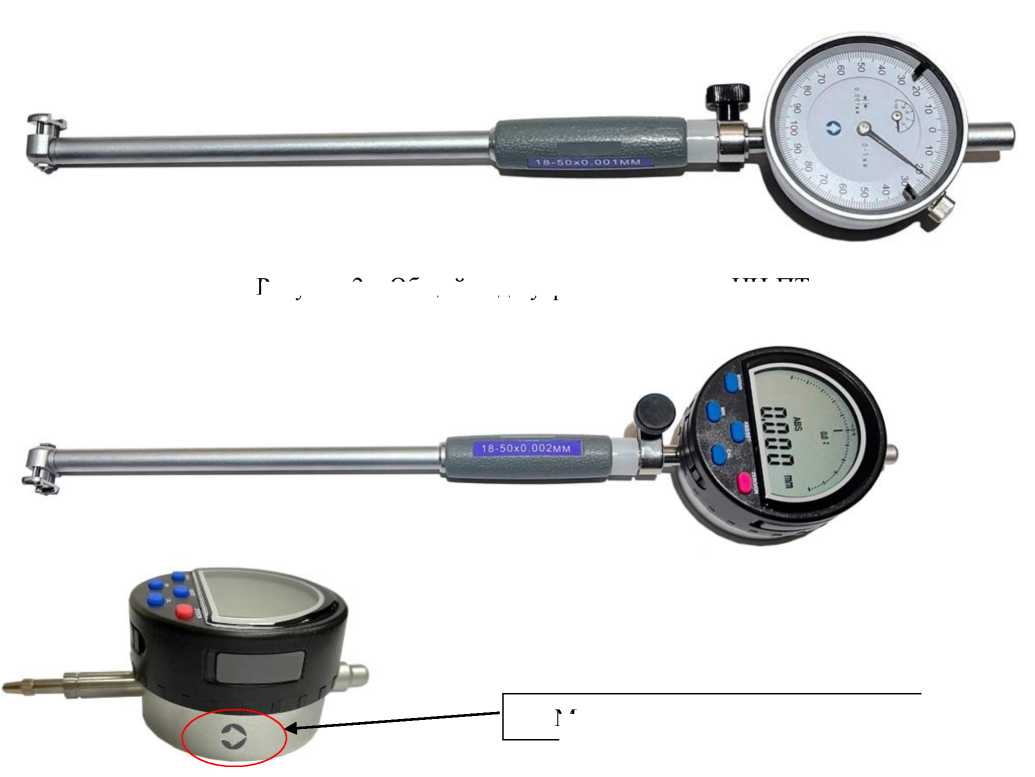

Рисунок 2 - Общий вид нутромеров модели НИ-ПТ
Рисунок 4 - Общий вид измерительных наконечников нутромеров
Место нанесения заводского номера

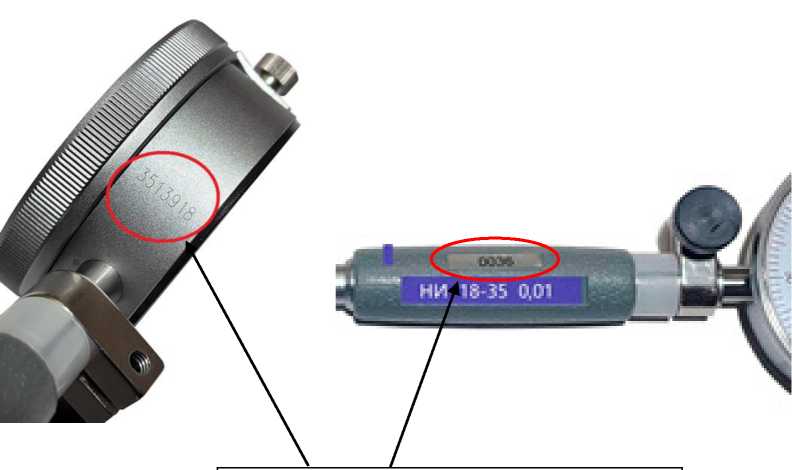

Рисунок 5 - Места нанесений заводских номеров на отсчетное устройство и державку
Таблица 1 - Метрологические характеристики нутромеров модели НИ
| Модификация | Диапазон измерений нутромера, мм | Цена деления шкалы отсчетного устройства, мм | Предел допускаемой погрешности*, мм | Размах показаний, цены деления шкалы отсчетного устройства, не более | Предел допускаемой погрешности измерений, вносимый неточным расположением центрирующего мостика, цены деления шкалы отсчетного устройства, не более | ||
| На любом участке диапазона измерений | При перемещении измерительного стержня на величину нормируемого наименьшего значения | ||||||
| 0,1 мм | 1,0 мм | ||||||
| А003 | От 18 до 35 | 0,01 | 0,008 | 0,012 | 0,015 | 1/3 | 1/3 |
| А004 | От 35 до 50 | 0,01 | 0,008 | 0,012 | 0,015 | ||
| А007 | От 50 до 160 | 0,01 | - | 0,012 | 0,018 | ||
Примечание:
* - За погрешность измерений принимают сумму наибольших абсолютных значений положительных и отрицательных отклонений на проверяемом участке
Таблица 2 - Метрологические характеристики нутромеров модели НИ-ПТ
| Модификация | Диапазон измерений нутромера, мм | Цена деления шкалы отсчетного устройства, мм | Пределы допускаемой абсолютной погрешности, мм, на любом участке диапазона измерений | Размах показаний, мкм, не более | Предел допускаемой погрешности измерений, вносимый неточным расположением центрирующего мостика, мкм, не более | |
| 0,05 мм | 0,1 мм | |||||
| В001 | От 6 до 10 | 0,001 | ±0,003 | - | 2 | - |
| В002 | От 10 до 18 | 0,001 | - | ±0,004 | 2 | |
| В003 | От 18 до 35 | 0,001 | - | ±0,004 | ||
| В004 | От 35 до 50 | 0,001 | - | ±0,004 | ||
| В005 | От 18 до 50 | 0,001 | - | ±0,004 | ||
| В006 | От 50 до 100 | 0,001 | - | ±0,004 | ||
| В007 | От 50 до 160 | 0,001 | - | ±0,004 | ||
| В008 | От 100 до 160 | 0,001 | - | ±0,004 | ||
| В009 | От 160 до 250 | 0,001 | - | ±0,006 | ||
| В010 | От 250 до 450 | 0,001 | - | ±0,008 | - | |
Таблица 3 - Метрологические характеристики нутромеров модели НИЦ-ПТ
| Модификация | Диапазон измерений нутромера, мм | Шаг дискретности шкалы отсчетного устройства, мм | Пределы допускаемой абсолютной погрешности, мм, на любом участке диапазона измерений | Размах показаний, мкм, не более | Предел допускаемой погрешности измерений, вносимой неточным расположением центрирующего мостика, мкм, не более | |
| 0,05 мм | 0,1 мм | |||||
| С001 | От 6 до 10 | 0,001 | ±0,005 | - | 2 | - |
| D001 | От 6 до 10 | 0,002 | - | ±0,010 | 4 | - |
| С002 | От 10 до 18 | 0,001 | - | ±0,006 | 2 | 1 |
| D001 | От 10 до 18 | 0,002 | - | ±0,010 | 4 | 2 |
| С003 | От 18 до 35 | 0,001 | - | ±0,006 | 2 | 1 |
| D003 | От 18 до 35 | 0,002 | - | ±0,012 | 4 | 2 |
| С004 | От 35 до 50 | 0,001 | - | ±0,006 | 2 | 1 |
| D004 | От 35 до 50 | 0,002 | - | ±0,012 | 4 | 2 |
| С005 | От 18 до 50 | 0,001 | - | ±0,006 | 2 | 1 |
| D005 | От 18 до 50 | 0,002 | - | ±0,012 | 4 | 2 |
| С006 | От 50 до 100 | 0,001 | - | ±0,007 | 2 | 1 |
| D006 | От 50 до 100 | 0,002 | - | ±0,012 | 4 | 2 |
| С007 | От 50 до 160 | 0,001 | - | ±0,007 | 2 | 1 |
| D007 | От 50 до 160 | 0,002 | - | ±0,014 | 4 | 2 |
| С008 | От 100 до 160 | 0,001 | - | ±0,007 | 2 | 1 |
| D008 | От 100 до 160 | 0,002 | - | ±0,014 | 4 | 2 |
| С009 | От 160 до 250 | 0,001 | - | ±0,007 | 2 | 1 |
| D009 | От 160 до 250 | 0,002 | - | ±0,014 | 4 | 2 |
| С010 | От 250 до 450 | 0,001 | - | ±0,007 | 2 | - |
| D010 | От 250 до 450 | 0,002 | - | ±0,014 | 4 | - |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение, мм, для нутромеров с диапазонами измерений, мм | |||||||||
| от 6 до 10 | от 10 до 18 | от 18 до 35 | от 35 до 50 | от 18 до 50 | от 50 до 100 | от 50 до 160 | от 100 до 160 | от 160 до 250 | от 250 до 450 | |
| Наибольшая глубина измерения, мм | 50 | 125 | 200 | 200 | 200 | 250 | 300 | 300 | 420 | 450 |
| Наименьшее перемещение измерительного стержня, мм | 0,6 | 0,8 | 1,2 | 1,2 | 1,5 | 1,5 | 1,5 | 2,1 | 2,4 | 2,7 |
Таблица 5 - Габаритные размеры и масса
| Диапазон измерений нутромера, мм | Габаритные размеры, мм, не более | Масса, кг, не более | ||
| Длина | Ширина | Толщина | ||
| От 6 до 10 | 300 | 60 | 30 | 0,3 |
| От 10 до 18 | 300 | 60 | 40 | 0,3 |
| От 18 до 35 | 350 | 60 | 40 | 0,5 |
| От 35 до 50 | 350 | 60 | 50 | 0,7 |
| От 18 до 50 | 350 | 60 | 50 | 0,7 |
| От 50 до 100 | 500 | 60 | 100 | 0,8 |
| От 50 до 160 | 500 | 60 | 160 | 0,8 |
| От 100 до 160 | 550 | 60 | 160 | 0,8 |
| От 160 до 250 | 620 | 60 | 250 | 1,0 |
| От 250 до 450 | 650 | 60 | 450 | 1,2 |
Таблица 6 - Условия эксплуатации
| Наименование характеристики | Значение |
| Условия эксплуатации: -температура окружающего воздуха, °С -относительная влажность воздуха при температуре, %, не более | От +15 до +25 80 |
наносится на титульный лист паспорта типографским методом.
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Комплектность |
| Нутромер индикаторный | - | 1 шт. |
| Элемент питания (для нутромеров модели НИЦ-ПТ) | - | 1 шт. |
| Комплект измерительных вставок, удлинителей и приставочных шайб | - | 1 шт. |
| Футляр | - | 1 экз. |
| Паспорт | - | 1 экз. |
приведены в разделе 5 «Порядок работы» паспорта нутромеров.
Государственная поверочная схема для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;
Стандарт предприятия Diapazon JSC «Нутромеры индикаторные. Стандарт предприятия».
