| Номер в госреестре | 93459-24 |
| Наименование СИ | Счетчики воды |
| Обозначение типа СИ | PULSE |
| Изготовитель | Общество с ограниченной ответственностью "АЛЬФАТЭП" (ООО "АЛЬФАТЭП"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 14.10.2029 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счётчики воды PULSE (далее - счётчики) предназначены для измерений объема холодной питьевой воды по СанПиН 2.1.4.1074-01 и сетевой воды, протекающей по трубопроводам систем горячего и холодного водоснабжения.
Принцип работы счётчика состоит в измерении числа оборотов чувствительного элемента (ЧЭ), вращающегося под действием потока протекающей воды. Количество оборотов ЧЭ пропорционально объему воды, протекающего через счётчик.
Поток воды, пройдя фильтр, подается в корпус счётчика, поступает в измерительную полость, внутри которой на специальных опорах вращается ЧЭ. Вода, пройдя зону вращения ЧЭ, поступает в выходной патрубок. Передача вращения ЧЭ в счётный механизм осуществляется при помощи магнитной связи.
Масштабирующий редуктор счётного механизма приводит число оборотов ЧЭ к значениям протекшей воды в м3. Индикаторное устройство имеет барабанчики для указания количества м3, а также стрелочные указатели для указания долей м3. На шкале индикаторного устройства имеется сигнальная звездочка, обеспечивающая повышение разрешающей способности счётчика. Со стороны входа счётчик имеет фильтр.
Конструктивно счётчики состоят из:
- корпуса (проточной части);
- чувствительного элемента (крыльчатка или турбина);
- счётного механизма с индикаторным устройством.
Счётчики изготовлены из коррозионно-устойчивых материалов. Детали, соприкасающиеся с водой, изготовлены из материалов, не снижающих качество воды, стойких к ее воздействию в пределах рабочего диапазона температур.
Счетчики выпускаются в следующих модификациях и исполнениях:
PULSE счётчик воды
чувствительный элемент:
(К) - крыльчатка
DN от 15 до 40 мм;
(КМ) - крыльчатка
многоструйный
DN от 25 до 50 мм;
(Т) - турбина
DN от 50 до 100 мм.
диаметр условного прохода, мм:
(15); (20); (25); (32); (40);
(50); (65); (80); (100).
исполнение для диапазона температуры
воды:
(Х) - счётчик холодной воды;
(Г) - счетчик горячий воды - только для счетчиков с турбиной;
(У) - универсальный счетчик.
Х
| Х | - | Х | |
| выходной сигнал: ( ) - отсутствует; (И) - наличие импульсного выхода. | монтажная длинна, мм: для (К): (80); (110) - для DN 15; (130) - для DN 20; (160) - для DN 25, 32; (200) - для DN 40; для (КМ): (260) - для DN 25, 32; (300) - для DN 40, 50; для (т): (200) - для DN 50, 65; (225) - для DN 80; (250) - для DN 100. | ||
Счетчики модификации PULSE К - ХХХ - Х, имеют только универсальное исполнение.
Общий вид счетчиков с указанием места заводского номера и места нанесения знака утверждения типа представлены на рисунке 1.
Указание места заводского номера и места нанесения знака утверждения типа представлены на рисунке 2.
Знак утверждения типа наносится на лицевую панель счётчика. Заводской номер счётчика состоит из 9 арабских цифр, наносится на лицевую панель счётчика методом наклейки. Место нанесения знака утверждения типа средства измерений и место расположения заводского номера указаны на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 3.
а)
счётчик воды PULSE исполнения K
б) счётчик воды PULSE исполнения K с импульсным выходным сигналом
в)

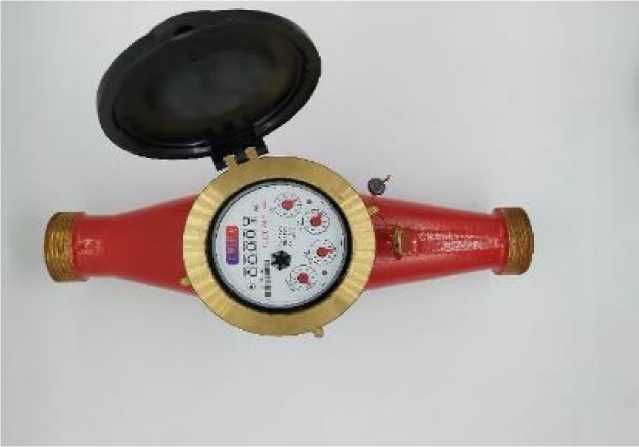

счётчик воды PULSE исполнения KM
д)
г)

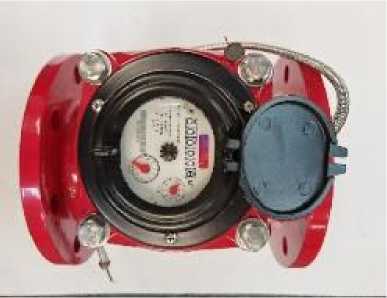

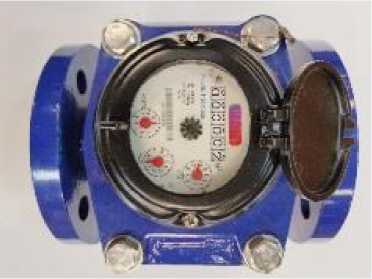

счётчик воды PULSE исполнения T
счётчик воды PULSE исполнения T с импульсным выходным сигналом
Рисунок 1 - Общий вид счетчиков

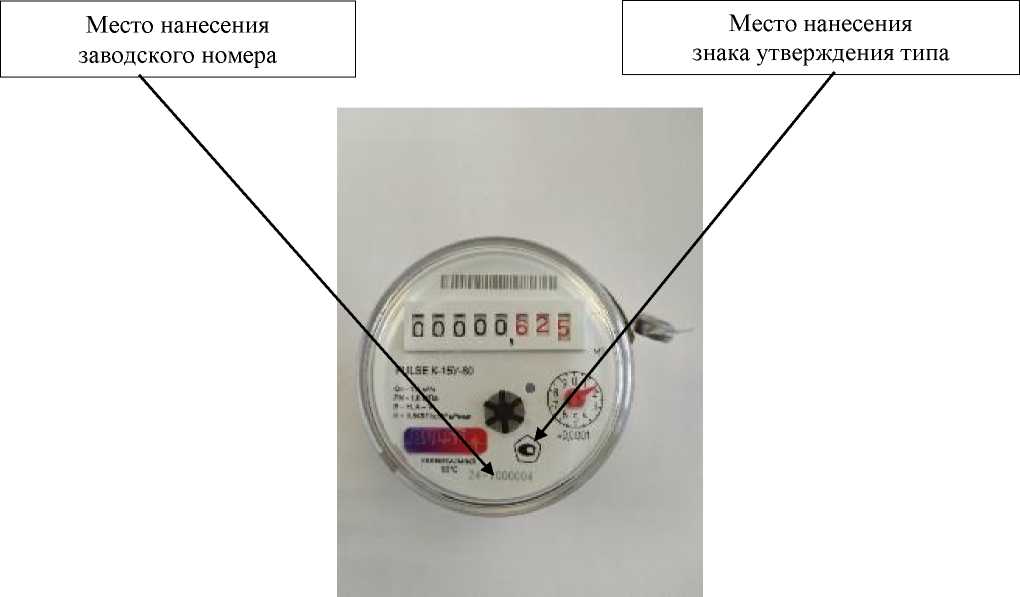

Рисунок 2 - Указание места заводского номера и места нанесения знака утверждения типа

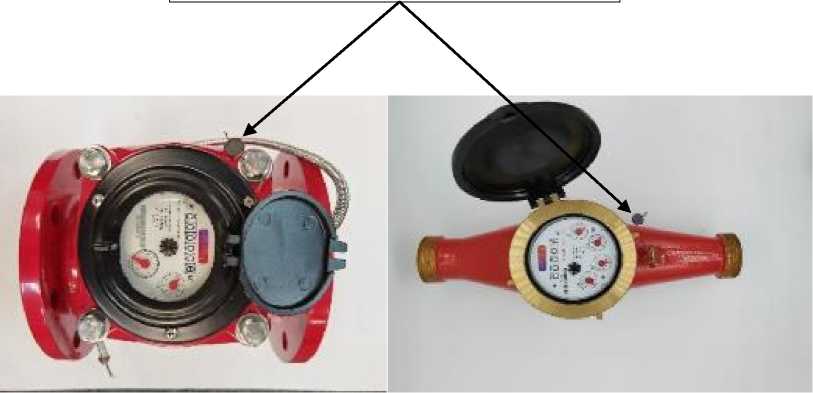

Место установки пломбы завода-изготовителя
Рисунок 3 - Схема пломбировки от несанкционированного доступа
Нанесение знака поверки на средство измерений не предусмотрено.
Метрологические и технические характеристики приведены в таблицах 1 - 6.
Таблица 1 - Метрологические характеристики счетчиков PULSE К - ХХХ - Х
| Наименование параметра | Значение параметра | |||||||||
| Диаметр условного прохода, DN, мм | 15 | 20 | 25 | 32 | 40 | |||||
| Метрологический класс по ГОСТ Р 50193.1-92 | А | В | А | В | А | В | А | В | А | В |
| Объемный расход воды, м3/ч - минимальный расход Qmin, м3/ч | 0,06 | 0,03 | 0,10 | 0,05 | 0,14 | 0,07 | 0,24 | 0,12 | 0,40 | 0,20 |
| - переходный расход Qt, м3/ч | 0,15 | 0,12 | 0,25 | 0,20 | 0,35 | 0,28 | 0,60 | 0,48 | 1,00 | 0,80 |
| - номинальный расход Qn, м3/ч | 1,5 | 1,5 | 2,5 | 2,5 | 3,5 | 3,5 | 6,0 | 6,0 | 10,0 | 10,0 |
| - максимальный расход Qmax, м3/ч | 3,0 | 3,0 | 5,0 | 5,0 | 7,0 | 7,0 | 12,0 | 12,0 | 20,0 | 20,0 |
| Порог чувствительности, м3/ч | 0,5-Qmin | |||||||||
| Пределы допускаемой относительной погрешности при измерении объема в диапазонах: - Qmin < Q < Qt | ±5 | |||||||||
| - Qt < Q < Qmax | ±2 | |||||||||
| Диапазон температуры воды, °С | от +5 до +90 | |||||||||
| Максимальное рабочее избыточное давление, МПа, не более | 1,6 | |||||||||
| Потеря давления при Qmax, МПа, не более | 0,1 | |||||||||
| Вес импульса, м3/имп. | 0,001; 0,01; 0,1 | |||||||||
Таблица 2 - Основные технические характеристики счетчиков PULSE К - ХХХ - Х
| Наименование параметра | Значение параметра | ||||
| Диаметр условного прохода, DN, мм | 15 | 20 | 25 | 32 | 40 |
| Габаритные размеры счетчиков, мм, не более: - длина - ширина - высота | 80(110) 65 72 | 130 65 72 | 160 75 80 | 160 100 120 | 200 100 110 |
| Масса счетчиков кг, не более | 0,45 | 0,6 | 0,9 | 2,0 | 2,4 |
| Рабочие условия эксплуатации: - диапазон температуры окружающего воздуха, °С - относительная влажность воздуха при 35 °С, %, не более - диапазон атмосферного давление, кПа | от +5 до +60 80 от 84 до 106,7 | ||||
| Наибольшее значение индикаторного устройства, ..3 м | 99999,999 | ||||
| Наименьшая цена деления, м3 | 0,0001 | ||||
| Класс защиты по ГОСТ 14254 | IP65 | ||||
Таблица 3 - Метрологические характеристики счетчиков PULSE КМ - ХХХ - Х
| Наименование параметра | Значение параметра | |||||||
| Диаметр условного прохода, DN, мм | 25 | 32 | 40 | 50 | ||||
| Метрологический класс по ГОСТ Р 50193.1-92 | А | В | А | В | А | В | А | В |
| Объемный расход воды, м3/ч - минимальный расход Qmin, м3/ч - переходный расход Qt, м3/ч - номинальный расход Qn, м3/ч - максимальный расход Qmax, м3/ч | 0,14 0,35 3,5 7,0 | 0,07 0,28 3,5 7,0 | 0,24 0,60 6,0 12,0 | 0,12 0,48 6,0 12,0 | 0,40 1,00 10,0 20,0 | 0,20 0,80 10,0 20,0 | 1,20 4,50 15,0 30,0 | 0,45 3,00 15,0 30,0 |
| Порог чувствительности, м3/ч | 0,5-Qmin | |||||||
| Пределы допускаемой относительной погрешности при измерении объема в диапазонах: - Qmin < Q < Qt - Qt < Q < Qmax | ±5 ±2 | |||||||
| Диапазон температуры воды, °С - счетчики холодной воды «Х» - счетчики горячей воды «Г» - счетчики универсальные «У» | от +5 до +40 от +5 до +90 от +5 до +90 | |||||||
| Максимальное рабочее избыточное давление, МПа, не более | 1,6 | |||||||
| Потеря давления при Qmax, МПа, не более | 0,1 | |||||||
| Вес импульса, м3/имп. | 0,001; 0,01; 0,1 | |||||||
Таблица 4 - Основные технические характеристики счетчиков PULSE КМ - ХХХ - Х
| Наименование параметра | Значение параметра | |||
| Диаметр условного прохода, DN, мм | 25 | 32 | 40 | 50 |
| Габаритные размеры счетчиков, мм, не более: - длина - ширина - высота | 260 98 118 | 260 98 118 | 300 122 142 | 300 145 177 |
| Масса счетчиков кг, не более | 2,5 | 3,0 | 5,0 | 9,0 |
| Рабочие условия эксплуатации: - диапазон температуры окружающего воздуха, °С - относительная влажность воздуха при 35 °С, %, не более - диапазон атмосферного давление, кПа | от +5 до +60 80 от 84 до 106,7 | |||
| Наибольшее значение индикаторного устройства, ..3 м | 99999,9999 | |||
| Наименьшая цена деления, м3 | 0,0001 | |||
| Класс защиты по ГОСТ 14254 | IP65 | |||
Таблица 5 - Метрологические характеристики счетчиков PULSE Т - ХХХ - Х
| Наименование параметра | Значение параметра | |||||||
| Диаметр условного прохода, DN, мм | 50 | 65 | 80 | 100 | ||||
| Метрологический класс по ГОСТ Р 50193.1-92 | А | В | А | В | А | В | А | В |
| Объемный расход воды, м3/ч - минимальный расход Qmin, м3/ч - переходный расход Qt, м3/ч - номинальный расход Qn, м3/ч - максимальный расход Qmax, м3/ч | 0,8 1,6 25,0 50,0 | 0,4 0,8 25,0 50,0 | 1,0 2,0 30,0 60,0 | 0,5 1,0 30,0 60,0 | 1,2 2,4 40,0 80,0 | 0,6 1,2 40,0 80,0 | 70,0 140,0 | 2,5 5,0 70,0 140,0 |
| Порог чувствительности, м3/ч | 0,5-Qmin | |||||||
| Пределы допускаемой относительной погрешности при измерении объема в диапазонах: - Qmin < Q < Qt - Qt < Q < Qmax | ±5 ±2 | |||||||
| Диапазон температуры воды, °С: - счетчики холодной воды «Х» - счетчики горячей воды «Г» - счетчики универсальные «У» | от +5 до +40 от +5 до +90 от +5 до +90 | |||||||
| Максимальное рабочее избыточное давление, МПа, не более | 1,6 | |||||||
| Потеря давления при Qmax, МПа, не более | 0,1 | |||||||
| Вес импульса, м3/имп. | 0,001; 0,01; 0,1 | |||||||
Таблица 6 - Основные технические характеристики счетчиков PULSE Т - ХХХ - Х
| Наименование параметра | Значение параметра | |||
| Диаметр условного прохода, DN, мм | 50 | 65 | 80 | 100 |
| Габаритные размеры счетчиков, мм, не более: - длина - ширина - высота | 200 160 215 | 200 180 225 | 225 190 280 | 250 215 295 |
| Масса счетчиков кг, не более | 12,1 | 12,9 | 13,8 | 16,2 |
| Рабочие условия эксплуатации: - диапазон температуры окружающего воздуха, °С - относительная влажность воздуха при 35 °С, %, не более - диапазон атмосферного давление, кПа | от +5 до +60 80 от 84 до 106,7 | |||
| Наибольшее значение индикаторного устройства, »„3 м | 999999,999 | 999999,99 | ||
| Наименьшая цена деления, м3 | 0,001 | 0,01 | ||
| Класс защиты по ГОСТ 14254 | IP65 | |||
наносится в левом верхнем углу наклейки, нанесенной на лицевую панель электронного блока фотохимическим (флексографическим, тампопечатью) методом и на титульный лист руководства по эксплуатации и паспорта типографским способом.
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Счётчик воды | PULSE* | 1 шт. |
| Руководство по эксплуатации (паспорт) | РЭ 26.51.52-001-01626836-2023 | 1 экз. |
| Методика поверки** | - | 1 экз. |
| Комплект монтажных частей* | - | 1 шт. |
| * - Исполнение счётчика и комплект монтажных частей определяются договором на поставку. **- По отдельному заказу. | ||
приведены в разделе 4 «Устройство и принцип работы» документа РЭ 26.51.52-001-01626836-2023 «Счётчики воды PULSE. Руководство по эксплуатации (паспорт)».
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ТУ 26.51.52-001-01626836-2023 Счётчики воды PULSE. Технические условия.
