| Номер в госреестре | 93460-24 |
| Наименование СИ | Источники питания постоянного тока |
| Обозначение типа СИ | АКИП-1178-4К |
| Изготовитель | Hunan Next Generation Instrumental T&C Tech. Co., Ltd., Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 14.10.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Источники питания постоянного тока АКИП-1178-4К (далее - источники) предназначены для воспроизведения напряжения и силы постоянного тока по четырем независимым каналам.
По принципу действия источники относятся к программируемым импульсным источникам питания. Источники имеют четыре изолированных и независимых канала в одном корпусе и набор режимов и функций в каждом канале: стабилизация тока, стабилизация напряжения, защита от перенапряжения, защита от перегрузки по току. Управление и контроль режимов работы каждого канала источников осуществляется встроенным микроконтроллером. Установка выходных параметров осуществляется с помощью функциональных клавиш и поворотного регулятора, расположенных на лицевой панели источников.
Конструктивно источники выполнены в металлическом корпусе стандартной высоты 2U и доступными для установки в 19-дюймовую приборную стойку.
Модификации источников отличаются выходной мощностью и диапазонами установки выходных параметров - напряжения и силы тока.
Источники оснащены цифровыми измерителями напряжения и силы тока, позволяющими контролировать одновременно оба параметра. Имеется функция создания и воспроизведения тестовых последовательностей без использования ПК. Предусмотрено подключение удаленной нагрузки по 4-проводной схеме.
На передней панели источников расположены: кнопка включения питания, дисплей для отображения значений напряжения и силы тока на выходе, кнопка включения/отключения выхода, функциональные кнопки, вращающийся регулятор для установки выходных параметров.
На задней панели источников расположены: выходные разъемы и разъемы для подключения нагрузки по 4-х проводной схеме на каждый из четырех каналов, винт заземления, интерфейсы дистанционного управления RS-232, LAN и разъем сети питания.
Серийный номер, идентифицирующий каждый экземпляр источников, в виде цифрового обозначения, состоящего из арабских цифр, наносится на корпус при помощи наклейки, размещаемой на боковой стороне корпуса.
Корпус источников позволяет нанесение знака поверки в виде оттиска клейма или наклейки с изображением знака поверки, которые могут наноситься на свободном от надписей пространстве на верхней панели прибора.
Для предотвращения несанкционированного доступа к внутренним частям источников пломбируются крепежные винты на боковой стороне корпуса. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати.

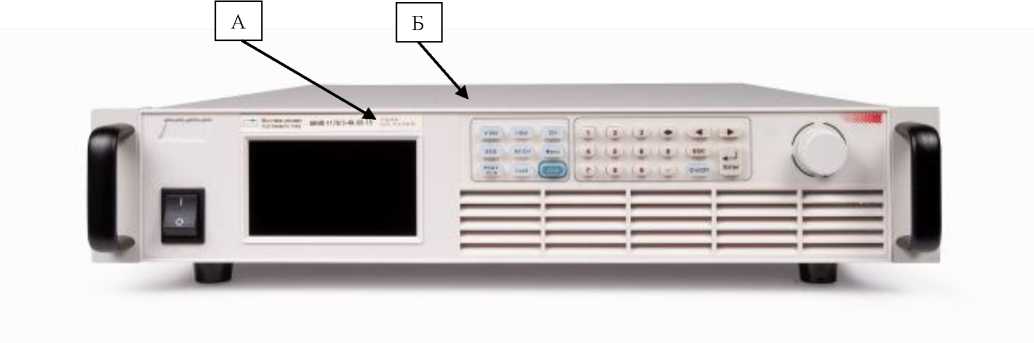

Рисунок 1 - Общий вид источников с местами нанесения знака утверждения типа (А) и знака поверки (Б)

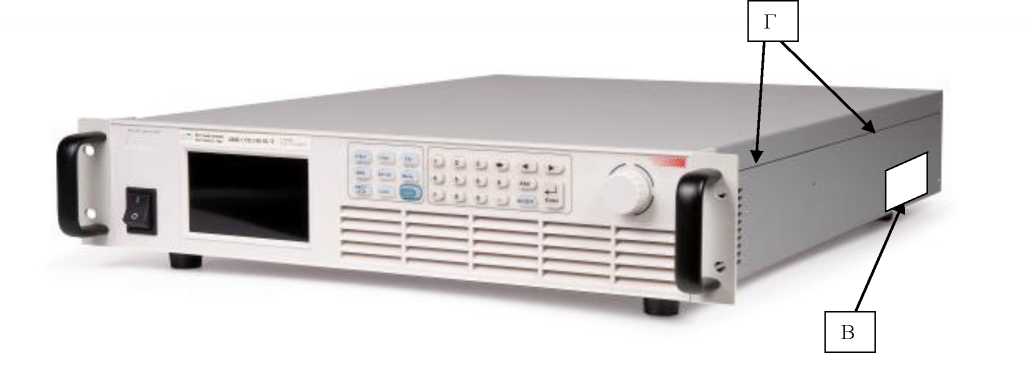

Рисунок 2 - Вид боковой панели источников с местами нанесения серийного номера (В) и пломбировки от несанкционированного доступа (Г)

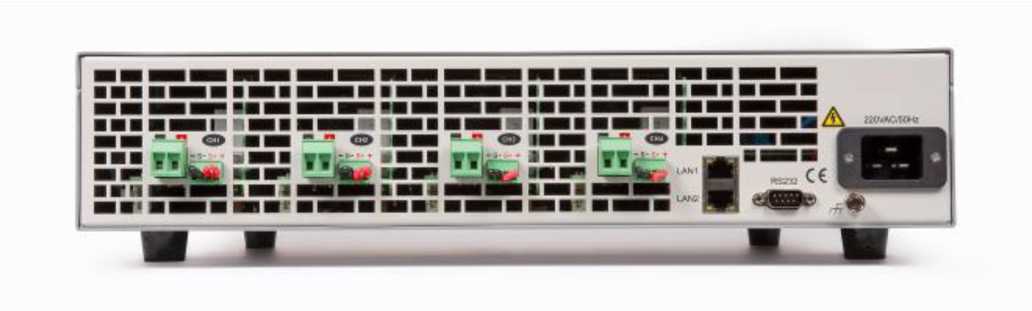

Рисунок 3 - Вид задней панели источников
Цвет корпуса источников может отличаться от представленного на рисунках.
Программное обеспечение (ПО) источников записано в памяти внутреннего контроллера и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций. Номер версии ПО определяется по трем цифрам после символа «S», разделенным точкой.
Уровень защиты программного обеспечения - «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Firmware |
| Номер версии (идентификационный номер ПО) | не ниже 1.01 |
Таблица 2 - Модификации источников .___________
| Модификация | Число каналов | Выходное напряжение на канал, В | Выходной ток на канал, А | Мощность на канал, Вт |
| АКИП-1178/1-4К-60-10 | 4 | от 0 до 60 | от 0 до 10 | 200 |
| АКИП-1178/1-4К-150-4 | 4 | от 0 до 150 | от 0 до 4 | 200 |
| АКИП-1178/2-4К-60-15 | 4 | от 0 до 60 | от 0 до 15 | 360 |
| АКИП-1178/2-4К-150-6 | 4 | от 0 до 150 | от 0 до 6 | 360 |
| АКИП-1178/3-4К-60-15 | 4 | от 0 до 60 | от 0 до 15 | 600 |
| АКИП-1178/3-4К-150-6 | 4 | от 0 до 150 | от 0 до 6 | 600 |
Таблица 3 - Пределы допускаемой погрешности установки и измерения выходного напряжения источников__________________________________________________________
| Модификация | Пределы допускаемой абсолютной погрешности установки напряжения, В | Пределы допускаемой абсолютной погрешности измерения напряжения, В |
| АКИП-1178/1-4К-60-10 | ±(0,0005^ иуСт1)+0,001^ ипр2)) | ±(0,0005 •иизм3)+ 0,001-ипр) |
| АКИП-1178/1-4К-150-4 | ||
| АКИП-1178/2-4К-60-15 | ||
| АКИП-1178/2-4К-150-6 | ||
| АКИП-1178/3-4К-60-15 | ||
| АКИП-1178/3-4К-150-6 | ||
| Примечание: 1) иуст - значение напряжения постоянного тока, установленное на источнике, В 2) ипр - предельное значение напряжения, В 3) иизм - значение напряжения постоянного тока, измеренное источником, В | ||
Таблица 4 - Пределы допускаемой погрешности установки и измерения силы выходного тока источников
| Модификация | Пределы допускаемой абсолютной погрешности установки силы тока, А | Пределы допускаемой абсолютной погрешности измерения силы тока, А |
| АКИП-1178/1-4К-60-10 | ±(0,001 •1уст1)+0,001<1пр2)) | ±(0,001 <1изм3)+ 0,001-1пр) |
| АКИП-1178/1-4К-150-4 | ||
| АКИП-1178/2-4К-60-15 | ||
| АКИП-1178/2-4К-150-6 | ||
| АКИП-1178/3-4К-60-15 | ||
| АКИП-1178/3-4К-150-6 | ||
| Примечание: 1) 1уст - значение напряжения постоянного тока, установленное на источнике, А 2) 1пр - предельное значение силы тока, А 3) 1изм - значение напряжения постоянного тока, измеренное источником, А | ||
Таблица 5 - Допускаемые значения уровня пульсаций выходного напряжения источников
| Модификация | Уровень пульсаций выходного напряжения (скз), мВ | Уровень пульсаций выходного напряжения (пик-пик), мВ |
| АКИП-1178/1-4К-60-10 | 20 | 250 |
| АКИП-1178/2-4К-60-15 | ||
| АКИП-1178/3-4К-60-15 | ||
| АКИП-1178/1-4К-150-4 | 25 | 300 |
| АКИП-1178/2-4К-150-6 | ||
| АКИП-1178/3-4К-150-6 |
Таблица 6 - Допускаемые значения нестабильности выходного напряжения при изменении напряжения питания источников___________________________________________________
| Модификация | Нестабильность напряжения при изменении напряжения питания, В |
| АКИП-1178/1-4К-60-10 | ±(0,00015/иуст1)) |
| АКИП-1178/2-4К-60-15 | |
| АКИП-1178/3-4К-60-15 | |
| АКИП-1178/1-4К-150-4 | |
| АКИП-1178/2-4К-150-6 | |
| АКИП-1178/3-4К-150-6 |
Примечание:
1)иуст - значение напряжения постоянного тока, установленное на источнике, В
Таблица 7 - Допускаемые значения нестабильности выходного напряжения при изменении тока нагрузки
| Модификация | Нестабильность напряжения при изменении напряжения питания, В |
| АКИП-1178/1-4К-60-10 | ±(0,0003 •иуст1)) |
| АКИП-1178/2-4К-60-15 | |
| АКИП-1178/3-4К-60-15 | |
| АКИП-1178/1-4К-150-4 | |
| АКИП-1178/2-4К-150-6 | |
| АКИП-1178/3-4К-150-6 |
Примечание:
1)иуст - значение напряжения постоянного тока, установленное на источнике, В
Таблица 8 - Допускаемые значения нестабильности выходного тока при изменении напряжения питания источников
| Модификация | Нестабильность силы тока при изменении напряжения питания, А |
| АКИП-1178/1-4К-60-10 | ±(0,0005-!усТ1)) |
| АКИП-1178/2-4К-60-15 | |
| АКИП-1178/3-4К-60-15 | |
| АКИП-1178/1-4К-150-4 | |
| АКИП-1178/2-4К-150-6 | |
| АКИП-1178/3-4К-150-6 | |
| Примечание: 1)1уст — значение силы постоянного тока, установленное на источнике, А | |
Таблица 9 - Допускаемые значения нестабильности выходного тока при изменении напряжения на нагрузке
| Модификация | Нестабильность силы тока при изменении напряжения питания, А |
| АКИП-1178/1-4К-60-10 | ±(0,0005-Густ1)) |
| АКИП-1178/2-4К-60-15 | |
| АКИП-1178/3-4К-60-15 | |
| АКИП-1178/1-4К-150-4 | |
| АКИП-1178/2-4К-150-6 | |
| АКИП-1178/3-4К-150-6 |
Примечание:
1)1уст — значение силы постоянного тока, установленное на источнике, А
Таблица 10 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 5 |
| Средняя наработка на отказ, ч | 10000 |
Таблица 11 - Основные технические характеристики источников питания
| Наименование характеристики | Значение |
| Напряжение питания, В | от 198 до 242 |
| Частота напряжения питания, Г ц | 50 |
| Масса, кг, не более | 10 |
| Габаритные размеры (ширинахвысотахглубина), мм, не более | 482x88x560 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность, %, не более | от 0 до +40 80 |
наносится на переднюю панель источников методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 12 - Комплектность источников питания
| Наименование | Обозначение | Количество, шт./экз. |
| Источник питания | АКИП-1178-4К 1) | 1 |
| Кабель питания | - | 1 |
| Интерфейсный кабель RS-232 | - | 1 |
| Руководство по эксплуатации | - | 1 |
| 1) В зависимости от модификации | ||
приведены в разделе «Работа с прибором: настройка, управление» руководства по эксплуатации.
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Стандарт предприятия «Источники питания постоянного тока АКИП-1178-4К».
