| Номер в госреестре | 93472-24 |
| Наименование СИ | Интерферометры |
| Обозначение типа СИ | "PhSh" |
| Изготовитель | Общество с ограниченной ответственностью "Электростекло" (ООО "Электростекло"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 15.10.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Интерферометры «PhSh» (далее - интерферометры) предназначены для бесконтактных измерений геометрических величин профиля оптических поверхностей и последующего вычисления параметра отклонения от плоскостности оптических поверхностей для производственного оптического контроля.
Принцип действия интерферометров основан на интерференции опорного пучка света, отраженного от опорной плоской поверхности, и объектного пучка, отраженного от измеряемой поверхности. Интерферометры реализованы по схемам неравноплечных интерферометров Тваймана-Грина и Физо. Восстановление фазы из интерферограмм и получение информации об отклонениях от плоскостности оптических поверхностей проводится методом фазового сдвига. Для этого меняется оптическая разность хода между опорным и предметным пучками.
Конструктивно интерферометры представляют собой модульную систему, состоящую из лазера, коллиматора, светоделительного элемента, опорной плоской поверхности, согласующего объектива и видеокамеры.
Интерферометры представлены в двух модификациях: «PhSh-Пьезо» и «PhSh-Лямбда». В интерферометрах модификации «PhSh-Пьезо» оптическая разность хода между опорным и предметным пучками вводится при помощи механического сдвига опорной плоской поверхности, закрепленной на пьезоэлементе. В интерферометрах модификации «PhSh-Лямбда» оптическая разность хода между опорным и предметным пучками вводится при помощи изменения длины волны лазера.
Заводской номер содержит цифровое обозначение, наносится методом цифровой лазерной печати на шильдик, который наклеивается на корпус интерферометров посредством самоклеющейся пленки.
Нанесение знака поверки на интерферометры не предусмотрено.
Пломбирование интерферометров не предусмотрено.
Общий вид и схема нанесения заводского номера интерферометров представлены на рисунке 1.

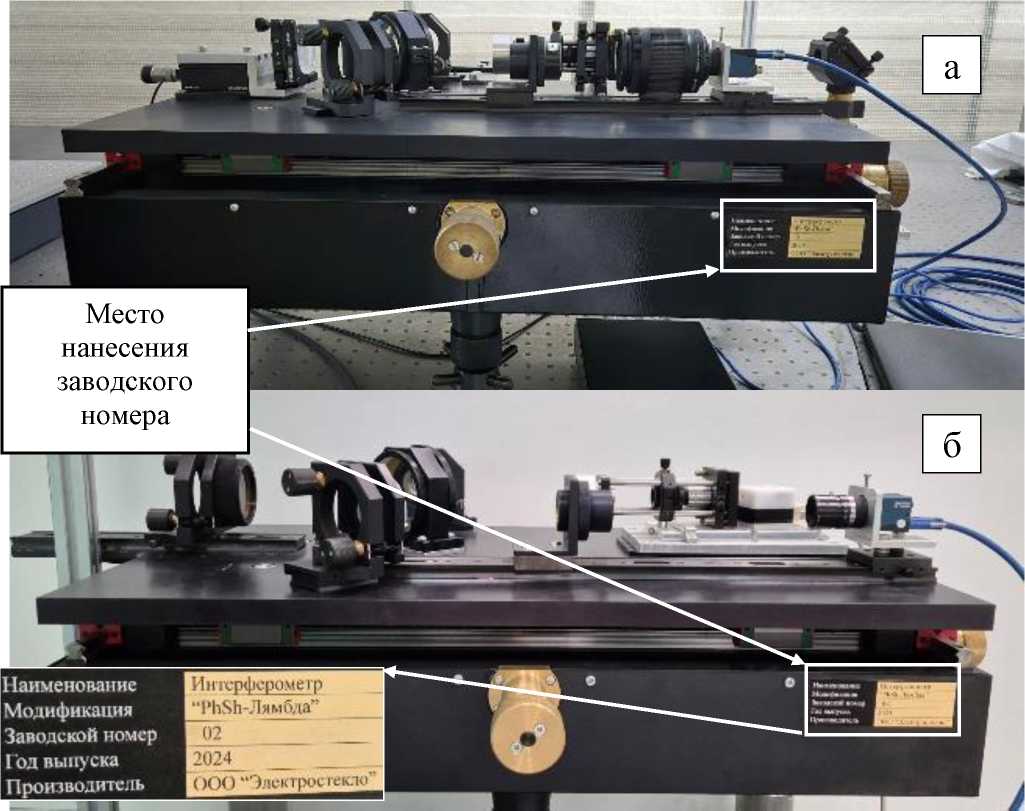

Рисунок 1 - Внешний вид и схема нанесения заводского номера интерферометров: а - модификация «PhSh-Пьезо»; б - модификация «PhSh-Лямбда»
Интерферометры оснащены программным обеспечением «PiezoScan» (далее - ПО), предустановленным на персональном компьютере (ноутбуке). ПО служит для настройки системы, проведения измерений, включая визуальный анализ экспериментальных данных, анализ и обработку полученных данных. ПО имеет пользовательский интерфейс, управление и ввод данных производится с помощью клавиатуры и мыши. Несанкционированный доступ к ПО исключён наличием пароля. Установка обновленных версий ПО допускается только представителями предприятия-изготовителя с помощью специального оборудования.
Метрологически значимая часть ПО не выделена, все ПО является метрологически значимым.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| модификация «PhSh-Пьезо» | модификация «PhSh-Лямбда» | |
| Идентификационное наименование ПО | PiezoScan | |
| Номер версии (идентификационный номер) ПО, не ниже | 1.0.0.1 | |
| Цифровой идентификатор ПО | - | |
Таблица 2 - Метрологические характеристики интерферометров
| Наименование характеристики | Значение | |
| модификация «PhSh-Пьезо» | модификация «PhSh-Лямбда» | |
| Диапазон измерений отклонения от плоскостности, мкм | от 0,03 до 1,00 | |
| Пределы допускаемой абсолютной погрешности измерений отклонения от плоскостности, мкм | ±0,08 | |
Таблица 3 - Технические характеристики интерферометров
| Наименование характеристики | Значение | |
| Модификация «PhSh-Пьезо» | Модификация «PhSh-Лямбда» | |
| Поле зрения, диаметр, мм, не более | 40 | |
| Класс лазера по ГОСТ 31581-2012 | ЗА | |
| Длина волны лазера, нм, не более: - He-Ne лазер | 632 | - |
| - диодный лазер с внешним резонатором ECDL-6520R | - | 654 |
| Алгоритм расшифровки интерферограмм | метод фазовых шагов | |
| Параметры электрического питания: - напряжение переменного тока, В | от 200 до 250 | |
| - частота переменного тока, Гц | от 50 до 60 | |
| Масса, кг, не более | 50 | |
| Габаритные размеры, мм, не более: - высота | 440 | |
| - ширина | 850 | |
| - длина | 770 | |
| Условия эксплуатации: - температура окружающей среды, °С | 20 ± 5 | |
| - относительная влажность воздуха, %, не более | 80 | |
| - атмосферное давление, кПа | 100 ± 4 | |
наносится на титульный лист руководства по эксплуатации интерферометров методом компьютерной графики.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Интерферометр «PhSh» | «PhSh-Пьезо» / «PhSh-Лямбда» | 1 шт. |
| Персональный компьютер (ноутбук) с предустановленным программным обеспечением для расшифровки интерферограмм | PiezoScan | 1 шт. |
| Эталонное зеркало | - | 1 шт. |
| Руководство по эксплуатации | АЦБЕ300.00.00.000РЭ | 1 экз. |
приведены в документе АЦБЕ300.00.00.000РЭ «Интерферометры PhSh. Руководство по эксплуатации», п. 2 «Использование по назначению».
Приказ Федерального агентства по техническому регулированию и метрологии от 15 декабря 2022 г № 3189 «Об утверждении Государственной поверочной схемы для средств измерений параметров отклонений от плоскостности и сферичности оптических поверхностей»;
АЦБЕ300.00.00.000ТУ «Интерферометры «PhSh». Технические условия»
