| Номер в госреестре | 93477-24 |
| Наименование СИ | Газоанализаторы |
| Обозначение типа СИ | Нарг+ |
| Изготовитель | Общество с ограниченной ответственностью "АС ТРАНСФО" (ООО "АС ТРАНСФО"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 15.10.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы Нарг+ (далее - газоанализаторы) предназначены для непрерывных автоматических измерений объемной доли водорода (Н2) в равновесной газовой фазе трансформаторного масла силового энергетического оборудования и выдачи предупредительной/аварийной сигнализации при превышении результатов измерений установленных пороговых значений.
Принцип действия газоанализаторов основан на измерении емкости полупроводникового сенсора (датчика с МДП структурой металл - диэлектрик - металл) пропорциональной объемной доле водорода, контактирующего с датчиком во время анализа. Выходной сигнал датчика преобразуется в единицы объемной доли водорода. Визуализация и передача текущих значений измерения осуществляется по цифровому каналу с помощью Web интерфейса или через RS-485 по протоколу ModBus RTU.
Конструктивно газоанализаторы выполнены в едином корпусе из алюминиевого сплава с выступающим сенсорным модулем, который погружается в трансформаторное масло. К корпусу монтируются питающий и интерфейсный кабели.
Сенсорный модуль представляет собой камеру, изолированную газопроницаемой мембраной от измеряемой среды, в которой установлен полупроводниковый датчик, измеряющий содержание водорода. Дополнительно в сенсорном модуле установлен тонкопленочный диэлькометрический датчик влаги, обеспечивающий индикацию содержания влаги в масле.
Газоанализаторы выпускаются в двух конструктивных исполнениях, отличающихся формой корпуса:
- исполнение 01 в квадратном корпусе; выходные сигналы: аналоговые, дискретные, через Web интерфейс или через RS-485 по протоколу ModBus, внешняя световая сигнализация (светодиодная RGB);
- исполнение 02 в цилиндрическом корпусе: выходные сигналы: через Web интерфейс или через RS-485 по протоколу ModBus.
Газоанализаторы могут устанавливаться на любое предназначенное для анализа место на силовом энергетическом оборудовании.
На задней панели газоанализаторов расположены таблички (шильдики) с нанесенной методом лазерной печати или шелкографии информацией, содержащей сведения об изготовителе, наименование газоанализатора и заводской номер в цифровом формате.
Общий вид газоанализаторов приведен на рисунке 1. Места пломбирования приведены на рисунке 2, места нанесения заводского номера на шильдике - на рисунке 3. Нанесение знака поверки на корпус СИ не предусмотрено.
Исполнение 01

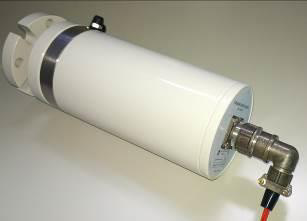

Исполнение 02
Рисунок 1 - Общий вид газоанализаторов Нарг+
Исполнение 01
Места пломбирования
Исполнение 02
Рисунок 2 - Места пломбирования газоанализаторов Нарг+
Рисунок 3 - Общий вид шильдика и мест нанесения заводского номера и знака утверждения типа
Газоанализаторы имеют встроенное ПО, разработанное изготовителем специально для измерения содержания определяемого компонента (водорода).
Основные функции встроенного ПО:
а) измерение значения объемной доли определяемого компонента;
б) передача результатов измерений по цифровым каналам через Web интерфейс или через RS-485 по протоколу ModBus;
в) пересчет результатов измерений содержания водорода в равновесной газовой фазе в содержание водорода, растворенного в трансформаторном масле, по методу, устанавливаемому изготовителем;
г) индикация показаний датчика влаги;
д) сигнализация о превышении установленных порогов (два уровня) содержания водорода и влаги.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014. Влияние программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | HARG |
| Номер версии (идентификационный номер) ПО, не ниже | 0х0022 |
| Цифровой идентификатор ПО | - |
Для передачи результатов измерений по цифровым каналам через Web интерфейс используется устройство для отображения данных AS TRANSFOR Web Adapter на базе контроллера Wiren Board.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений объемной доли водорода в газовой фазе, млн-1 | от 0 до 5000 |
| Пределы допускаемой основной погрешности, %: - приведенной1) в поддиапазоне от 0 до 100 млн-1 включ. - относительной в поддиапазоне св. 100 до 5000 млн-1 | ±15 ±15 |
| Пределы допускаемой дополнительной погрешности при изменении температуры окружающего воздуха от -60 °С до +40 °С на каждые 10 °С от нормальных условий измерений, в долях от пределов допускаемой основной погрешности | ±0,5 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | +(20 ± 5) от 30 до 80 от 84 до 106 |
| Диапазон показаний объемной доли водорода, растворенного в трансформаторном масле2), млн-1 | от 0 до 5000 |
| 1) Нормирующее значение - разность между верхним и нижним пределами поддиапазона измерений, в котором нормирована приведенная погрешность. 2) Расчетное значение, в пересчете на масло ГК по СТО 56947007-29.180.094-2011. Метрологические характеристики (диапазон и показатели точности) устанавливаются пользователем путем разработки и аттестации методики измерений в соответствии ГОСТ Р 8.563-2009 | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон индикации датчика объемной доли влаги, растворенной в трансформаторном масле: - % относительной влажности | от 0 до 100 |
| Параметры электрического питания: - для исполнения 01: | |
| - напряжение переменного тока, В | 230±10 % |
| - частота переменного тока, Гц | 50±1 |
| - для исполнения 02: | |
| - напряжение постоянного тока, В | 24 |
| Потребляемая мощность, Вт, не более | 50 |
| Габаритные размеры, мм, не более: - для исполнения 01: | |
| - высота | 170 |
| - ширина | 190 |
| - длина | 150 |
| - для исполнения 02: | |
| - высота | 90 |
| - ширина | 90 |
| - длина | 275 |
| Масса, кг, не более: - для исполнения 01 | 4,5 |
| - для исполнения 02 | 2,5 |
| Условия эксплуатации: |
| Наименование характеристики | Значение |
| - температура окружающей среды, °С - атмосферное давление, кПа - относительная влажность при температуре +25 °С без конденсации, %, не более | от -60 до +40 от 84 до 106 98 |
| Передача данных: - интерфейс подключения - протокол обмена | RS-485 Modbus RTU |
| Степень защиты по ГОСТ 14254-2015 | IP66 |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Срок службы, лет, не менее | 10 |
| Средняя наработка до отказа, ч, не менее | 50000 |
наносится типографским способом на титульный лист руководства по эксплуатации и методом шелкографии на фирменный шильдик, расположенный на панели (крышке) газоанализатора.
Таблица 5 - Комплектность газоанализатора
| Наименование | Обозначение | Количество |
| Газоанализатор Нарг+ | - | 1 шт. |
| Переходный фланец (опция) | - | по заказу |
| Комплект эксплуатационной документации в составе: | ||
| Ведомость эксплуатационных документов | АСТФ.413519.002 ВЭ | 1 экз. |
| Руководство по эксплуатации | АСТФ.413519.002 РЭ | 1 экз. |
| Паспорт | АСТФ.413519.002 ПС | 1 экз. |
| Описание протокола ModBus | АСТФ.413519.002 ОП | 1 экз. |
| Габаритный чертеж | АСТФ.413519.002 ГЧ | 1 экз. |
| Методика поверки | - | 1 экз. |
приведены в разделе 2 «Использование по назначению» Руководства по эксплуатации АСТФ.413519.002 РЭ.
Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;
ГОСТ 14254-2015 Степени защиты, обеспечиваемые оболочками (Код IP);
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ТУ 26.51.53-001-29495643-2021 Газоанализатор Нарг+. Технические условия.
