| Номер в госреестре | 93478-24 |
| Наименование СИ | Вставки термочувствительные для преобразователей термоэлектрических |
| Обозначение типа СИ | ТВТ 200Х |
| Изготовитель | Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР"), г. Москва, г. Зеленоград |
| Год регистрации | 2024 |
| Срок свидетельства | 15.10.2029 |
| МПИ (интервал между поверками) | 3 года (в диапазоне измерений до 300 ºС включ.); 2 года (в диапазоне измерений св. 300 ºС до 800 ºС включ.); 1 год (в диапазоне измерений св. 800 ºС) |
| Описание типа | скачать |
| Методика поверки | скачать |
Вставки термочувствительные для преобразователей термоэлектрических ТВТ 200Х (далее - ТВТ) предназначены для измерений температуры жидких, газообразных, твердых и сыпучих сред, в т.ч. нефтепродуктов и природного газа.
Принцип действия ТВТ основан на термоэлектрическом эффекте - генерировании термоэлектродвижущей силы (ТЭДС), пропорциональной разности температур рабочего конца и свободных концов двух проводников (термоэлектродов) из различных металлов или сплавов.
ТВТ состоят из чувствительного элемента с защитными оболочками, внутренних соединительных проводов и внешних выводов, позволяющих осуществлять подключение к электрическим измерительным устройствам. ТВТ комплектуются защитной арматурой, изготовленной из нержавеющей стали или специальных материалов, удлинителем, корпусом или клеммной головкой с кабельными вводами.
ТВТ изготавливаются с термочувствительными элементами (термопарами) по ГОСТ Р 8.585-2001.
Конструкцией ТВТ предусмотрено размещение от одного до двадцати четырех чувствительных элементов в защитной оболочке. ТВТ имеют различные конфигурации соединительных проводов.
Диаметр, конфигурация, размеры сечения защитной арматуры обеспечивают прочностные характеристики ТВТ в соответствии с условиями их применения.
Вставки термочувствительные для преобразователей термоэлектрических ТВТ 200Х выпускаются в следующих модификациях: ТВТ 2001, ТВТ 2002, различающихся по конструктивному исполнению. Вставки термочувствительные ТВТ 2001, ТВТ 2002 могут изготавливаться без клеммного блока, с клеммным блоком, или комплектоваться преобразователями измерительными (ИП) с цифровым и (или) унифицированным выходным сигналом ИП 0304/М3-Н, ИП 0304/М1-Н и другими преобразователями утвержденных типов.
ТВТ имеют исполнения:
- общепромышленное (ТВТ 2001, ТВТ 2002);
- взрывобезопасное с видом взрывозащиты «искробезопасная электрическая цепь» с добавлением в шифре индекса «Ех» (ТВТ 2001Ех, ТВТ 2002Ех);
- взрывобезопасное с видом взрывозащиты «взрывонепроницаемая оболочка» с добавлением в шифре индекса «Hxd» (ТВТ 2001Ехd, ТВТ 2002Ехd).
Фотографии общего вида ТВТ представлен на рисунках 1, 2.
По требованию потребителя допускается поставка ТВТ с различными вариантами окраски корпуса, отличными от приведенных на фотографиях.
Заводской номер в виде цифрового кода, состоящего из арабских цифр, и знак утверждения типа наносятся на табличку, прикрепленную к корпусу ТВТ, термотрансферным способом или способом лазерной гравировки. Изображение места нанесения знака утверждения типа и заводского номера представлено на рисунке 3.
Конструкция ТВТ не предусматривает нанесения на них знака поверки. Пломбирование ТВТ не предусмотрено.

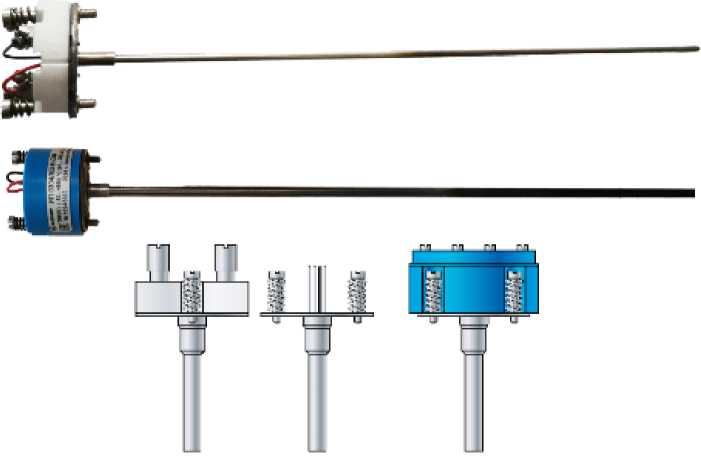

Рисунок 1 - Общий вид вставок термочувствительных для преобразователей термоэлектрических ТВТ 2001

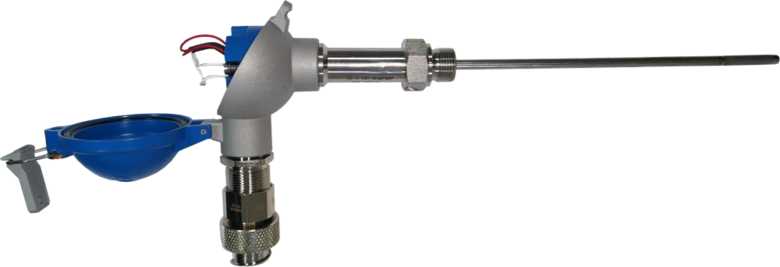

Рисунок 2 - Общий вид вставок термочувствительных для преобразователей термоэлектрических ТВТ 2002
Место нанесения знака утверждения типа
Место нанесения заводского номера
Рисунок 3 - Место нанесения заводского номера и знака утверждения типа
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой основной абсолютной погрешности измерений температуры ТВТ в комплекте с ИП 0304/М3-Н | Приведены в таблице 3 |
| Пределы допускаемой основной абсолютной погрешности измерений температуры ТВТ в комплекте с ИП 0304/М1-Н | Приведены в таблице 5 |
| Пределы допускаемой дополнительной абсолютной погрешности измерений температуры ТВТ в комплекте с ИП 0304/М3-Н, ИП 0304/М1-Н, вызванной изменением температуры окружающего воздуха в диапазоне рабочих температур, на каждые 10 °С, °С | 0,5 •Дип |
| Примечание - * Пределы допускаемой основной абсолютной погрешности измерений температуры Дип приведены в таблице 4 для ИП 0304/М3-Н; в таблице 6 для ИП 0304/М1-Н | |
Таблица 2 - Метрологические характеристики ТВТ без ИП
| Тип ТП (условное обозначение НСХ преобразования) | Класс допуска по ГОСТ Р 8.5852001 | Пределы допускаемых отклонений ТЭДС от НСХ Дпп, °С | Диапазон измерений температуры, °С* |
| ТХА (К) | 1 | ±1,5 ±0,004 • t | от -40 до +375 включ.; св. +375 до +1000 |
| 2 | ±2,5 ±0,0075 • t | от -40 до +333 включ.; св. +333 до +1200 (1300) | |
| 3 | ±0,015 • |t| ±2,5 | от -196 до -167 включ.; св. -167 до +40 | |
| ТНН (N) | 1 | ±1,5 ±0,004 • t | от -40 до +375 включ.; св. +375 до +1000 |
| 2 | ±2,5 ±0,0075 • t | от -40 до +333 включ.; св. +333 до +1200 (1300) | |
| 3 | ±0,015 • |t| ±2,5 | от -196 до -167 включ.; св. -167 до +40 | |
| ТЖК (J) | 1 | ±1,5 ±0,004^ t | от -40 до +375 включ.; св. +375 до +750 |
| 2 | ±2,5 ±0,0075^ t | от -40 до +333 включ.; св. +333 до +750 (900) | |
| ТМК (Т) | 1 | ±0,5 ±0,004 • t | от -40 до +125 включ.; св. +125 до +350 |
| 2 | ±1,0 ±0,0075 • t | от -40 до +133 включ.; св. +133 до +350 (+400) |
| Тип ТП (условное обозначение НСХ преобразования) | Класс допуска по ГОСТ Р 8.5852001 | Пределы допускаемых отклонений ТЭДС от НСХ Дпп, °С | Диапазон измерений температуры, °С* |
| 3 | ±0,015 • |t| ±1,0 | от -196 до -67 включ.; св. -67 до +40 | |
| ТПП (R) ТПП (S) | 1 | ±1,0 ±(1,0+0,003 • |t - 11001) | от 0 до +1100 включ.; св.+ 1100 до +1600 |
| 2 | ±1,5 ±0,0025 • t | от 0 до +600 включ.; св. +600 до +1600 | |
| ТПР (В) | 2 | ±0,0025 • t | св.+ 600 до +1700 включ.; |
| 3 | ±4,0 ±0,005 • t | от +600 до +800 включ.; св. +800 до +1700 | |
| Примечания 1 t - Значение измеряемой температуры, °С. 2 * Рабочие диапазоны измерений могут быть в пределах указанных диапазонов в зависимости от конструктивного исполнения. | |||
Таблица 3 - Пределы допускаемой основной абсолютной погрешности измерений температуры ТВТ в комплекте с ИП 0304/М3-Н_____________________________________
| Диапазон измерений температуры, °С | Тип ТП (условное обозначение НСХ преобразования) | Пределы допускаемой основной абсолютной погрешности измерений температуры ТВТ в комплекте с ИП 0304/М3-Н, °С | |||
| Код при заказе | |||||
| А0 | А | В | С* | ||
| от -60 до +600 | ТХА (K) | _ | _ | ±(2,2+0,00075^ Tn) | До** |
| от -60 до +1300 | ТХА (к) | _ | _ | ±(3,5+0,00075^Tn) | |
| от -50 до +650 | ТНН (N) | ±(0,5+0,0006^Tn) | _ | _ | |
| от -50 до +1100 | ТНН (N) | ±(1,0+0,001-Tn) | ±(1,5+0,00075-Tn) | ±(3,3+0,00075^Tn) | |
| от -50 до +600 | ТЖК (J) | _ | ±(0,8+0,00075^Tn) | ±(2,2+0,00075^ Tn) | |
| от -50 до +750 | ТЖК (J) | _ | ±(1,1+0,00075-Tn) | ±(3,0+0,00075^Tn) | |
| от -50 до +400 | ТМК (Т) | _ | ±(0,8+0,00075^Tn) | ±(2,2+0,00075^ Tn) | |
| от 0 до +1700 | ТПП (S) | _ | ±(2,5+0,00075^Tn) | ±(6,0+0,00075^ Tn) | |
| от +300 до +1800 | ТПР (в) | _ | ±(3,0+0,00075^Tn) | ±(6,5+0,00075^Tn) | |
| Примечания 1 Tn - нормирующее значение, равное разности верхнего (Тв) и нижнего (Тн) пределов измерений, °С (Tn > 100 °С). 2 * В состав ТВТ с кодом при заказе «С» входят (базовое исполнение): первичный преобразователь (класс допуска 2 по ГОСТ Р 8.585-2001) и преобразователь измерительный ИП 0304/М3-Н (индекс заказа «В»). 3 ** До - пределы допускаемой основной абсолютной погрешности измерений температуры ТВТ с кодом при заказе «С», °С вычисляют по формуле До = Дпп + Дип, (1) где Дпп - пределы допускаемых отклонений ТЭДС от НСХ (таблица 2); Дип - пределы допускаемой основной абсолютной погрешности измерений ИП 0304/М3-Н (таблица 4) | |||||
Таблица 4 - Пределы допускаемой основной абсолютной погрешности измерений температуры ИП 0304/М3-Н
| Диапазон измерений температуры, °С | Тип ТП (условное обозначение НСХ преобразования) | Пределы допускаемой основной абсолютной погрешности измерений температуры ИП 0304/М3-Н Дип, °С | |
| Индекс заказа (код класса точности) | |||
| А | В | ||
| от -200 до +1372 | ТХА (К) | ±(0,3+0,00038^Tn) | ±(0,6+0,0005^Tn) |
| от -200 до +1300 | ТНН (N) | ±(0,3+0,00038^Tn) | ±(0,6+0,0005^Tn) |
| от -210 до +1200 | ТЖК (J) | ±(0,2+0,00038 •Tn) | ±(0,4+0,0005^Tn) |
| от -200 до +400 | ТМК (Т) | ±(0,2+0,00038^Tn) | ±(0,5+0,0005^Tn) |
| от -50 до +1768 | ТПП (s) | ±(0,7+0,00038 •Tn) | ±(2,0+0,0005^Tn) |
| от +250 до +1820 | ТПР (в) | ±(0,8+0,00038 •Tn) | ±(2,5+0,0005^Tn) |
Таблица 5 - Пределы допускаемой основной абсолютной погрешности измерений температуры ТВТ в комплекте с ИП 0304/М1-Н_____________________________________
| Диапазон измерений температуры, °С | Тип ТП (условное обозначение НСХ преобразования) | Пределы допускаемой основной абсолютной погрешности измерений температуры ТВТ в комплекте с ИП 0304/М1-Н, °С | ||
| Код при заказе | ||||
| А | В | С* | ||
| от -60 до +600 | ТХА (K) | _ | ±(2,2+0,00075^Tn) | До** |
| от -60 до +1300 | ТХА (к) | _ | ±(3,5+0,00075^Tn) | |
| от -50 до +1100 | ТНН (N) | ±(1,5+0,00075-Tn) | ±(3,3+0,00075^Tn) | |
| от -50 до +600 | ТЖК (J) | ±(0,8+0,00075^Tn) | ±(2,2+0,00075^Tn) | |
| от -50 до +750 | ТЖК (J) | ±(1,1+0,00075-Tn) | ±(3,0+0,00075^Tn) | |
| от 0 до +1700 | ТПП (S) | ±(2,5+0,00075^Tn) | ±(6,0+0,00075^Tn) | |
| от +300 до +1800 | ТПР (в) | ±(3,0+0,00075^Tn) | ±(6,5+0,00075^Tn) | |
| Примечания 1 Tn - нормирующее значение, равное разности верхнего (Тв) и нижнего (Тн) пределов измерений, °С (Tn > 100 °С). 2 * В состав ТВТ с кодом при заказе «С» входят (базовое исполнение): первичный преобразователь (класс допуска 2 по ГОСТ Р 8.585-2001) и преобразователь измерительный ИП 0304/М1-Н (индекс заказа «Б»). 3 ** До - пределы допускаемой основной абсолютной погрешности измерений температуры ТВТ с кодом при заказе С, °С вычисляют по формуле До = Дпп + Дип, (2) где Дпп - пределы допускаемых отклонений ТЭДС от НСХ (таблица 2); Дип - пределы допускаемой основной абсолютной погрешности измерений ИП 0304/М1-Н (таблица 6) | ||||
Таблица 6 - Пределы допускаемой основной абсолютной погрешности измерений температуры ИП 0304/М1-Н
| Диапазон измерений температуры, °С | Тип ТП (условное обозначение НСХ преобразования) | Пределы допускаемой основной абсолютной погрешности измерений температуры ИП 0304/М1-Н Дип, °С | |
| Индекс заказа (код класса точности) | |||
| А | Б | ||
| от -50 до +1300 | ТХА (К) | ±(0,75+0,00075xTn) | ±(1,5+0,0015xTn) |
| от -50 до +1300 | тнн (n) | ±(0,75+0,00075xTn) | ±(1,5+0,0015xTn) |
| от -50 до +750 | ТЖК (J) | ±(0,75+0,00075xTn) | ±(1,5+0,0015xTn) |
| от -0 до +1700 | ТПП (S) | ±(1,5+0,00075xTn) | ±(3,0+0,0015xTn) |
| от +300 до 1800 | ТПР (в) | ±(1,5+0,00075xTn) | ±(3,0+0,0015xTn) |
Таблица 7 - Основные технические характеристики
| Наименование характеристики | Значение |
| Длина монтажной и погружаемой части, мм | от 60 до 3150 (в соответствии с ГОСТ 6616-94) свыше 3150 до 100000 (из ряда R40 по ГОСТ 6636-69) |
| Масса, кг, не более 1) | 10 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +25 от 30 до 80 от 84,0 до 106,7 |
| Рабочие условия измерений: - температура окружающей среды, °С1) - относительная влажность при температуре +35 °С, %, не более - атмосферное давление, кПа | от -40 до +70 от -60 до +70 от -40 до +85 от -60 до +85 95 от 84,0 до 106,7 |
| Средняя наработка на отказ, ч, не менее: - для диапазонов измерений температуры, °С: - от -196 до +1100 включ. - св. +1100 до +1800 | 120000 8000 |
| Средний срок службы, лет, не менее: - для диапазонов измерений температуры, °С: - от -196 до +1100 включ. - св. +1100 до +1800 | 15 2 |
| Примечание - 1) В зависимости от исполнения. | |
наносится на табличку, прикрепленную к корпусу ТВТ, термотрансферным способом или способом лазерной гравировки, а также на руководство по эксплуатации и паспорт -типографским способом.
Таблица 8 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Вставка термочувствительная для преобразователей термоэлектрических | ТВТ 2001 (НКГЖ.408711.141) или ТВТ 2002 (НКГЖ.408711.140) | 1 шт. |
| Руководство по эксплуатации | НКГЖ.408711.140РЭ | 1 экз. (на партию) |
| Паспорт | НКГЖ.408711.140ПС | 1 экз. |
приведены в п. 3.2 документа НКГЖ.408711.140РЭ «Вставки термочувствительные для преобразователей термоэлектрических ТВТ 2001, ТВТ 2002. Руководство по эксплуатации».
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия;
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
НКГЖ.408711.140ТУ «Вставки термочувствительные для преобразователей термоэлектрических ТВТ 200Х. Технические условия».
