| Номер в госреестре | 93480-24 |
| Наименование СИ | Пирометры инфракрасные |
| Обозначение типа СИ | СЕМ |
| Изготовитель | "SHENZHEN EVERBEST MACHINERY INDUSTRY CO., LTD", КНР |
| Год регистрации | 2024 |
| Срок свидетельства | 15.10.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Пирометры инфракрасные СЕМ (далее по тексту - пирометры) предназначены для бесконтактных измерений радиационной температуры твердых тел по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы, а также для измерений температуры различных сред контактным способом (только для IR-95).
Принцип действия пирометров инфракрасных СЕМ основан на преобразовании потока инфракрасного излучения исследуемого объекта, переданного через оптическую систему и инфракрасный фильтр на фотоэлектрический приемник, в электрический сигнал, пропорциональный температуре, затем сигнал преобразуется внутренней микропроцессорной системой в цифровой сигнал. Принцип действия пирометров инфракрасных СЕМ модели IR-95 при измерении температуры контактным способом (при помощью внешнего зонда) основан на измерении электрических сигналов, поступающих в электронный блок от зонда, погружаемого в измеряемую среду, и преобразовании их в значение измеренной температуры, отображаемой на жидкокристаллическом (ж/к) дисплее прибора.
Пирометры инфракрасные СЕМ изготавливаются в следующих моделях: DT-820, DT-8663, DT-8861, DT-8870, DT-8860B, IR-95. Модели пирометров различаются по метрологическим и техническим характеристикам, а также по конструктивному исполнению и функциональным особенностям.
Пирометры инфракрасные СЕМ моделей DT-820, DT-8663, DT-8861, DT-8870, DT-8860B изготовлены в пластиковом корпусе, на тыльной стороне расположен инфракрасный датчик, лазерный целеуказатель и кнопка в виде курка для проведения измерения температуры, а также включения пирометра. На лицевой стороне пирометров расположен жидкокристаллический дисплей и кнопки управления. Микропроцессорная система пирометров обеспечивает обработку полученного результата измерения и индикацию на жидкокристаллическом дисплее в виде цифрового сигнала текущего значения измеряемой температуры объекта. Пирометры инфракрасные СЕМ модели IR-95 являются переносными двухканальными измерительными приборами и конструктивно состоят из корпуса со встроенным инфракрасным датчиком в верхней торцевой части, электронным блоком измерения, регистрации и индикации, отсека для сменных элементов питания, и присоединенного к корпусу при помощи круглого поворачивающегося крепления внешнего зонда (датчика) игольчатого типа из нержавеющей стали. На корпусе термометра расположены ж/к дисплей и функциональные кнопки.
Питание пирометров моделей DT-820, DT-8663, DT-8861, DT-8870, DT-8860B осуществляется при помощи сменного элемента питания типа «Крона». Питание пирометров СЕМ модели IR-95 осуществляется при помощи 2-х сменных элементов питания типа «ААА».

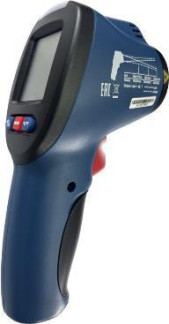

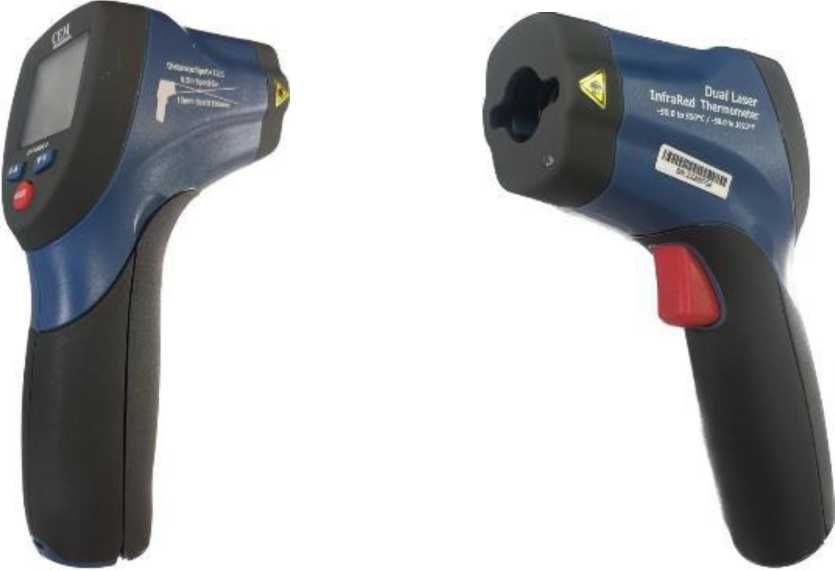

Фотографии общего вида пирометров инфракрасных СЕМ приведены на рисунках 1-6. Цветовая гамма корпуса пирометров может быть изменена по решению Изготовителя в одностороннем порядке.
Место нанесения заводского номера
Рисунок 1 - Общий вид пирометров инфракрасных СЕМ модели DT-820
Рисунок 2 - Общий вид пирометров инфракрасных СЕМ модели DT-8663
Рисунок 3 - Общий вид пирометров инфракрасных СЕМ модели DT-8861
Рисунок 4 - Общий вид пирометров инфракрасных СЕМ модели DT-8870
Рисунок 5 - Общий вид пирометров инфракрасных СЕМ модели DT-8860B
Рисунок 6 - Общий вид пирометров инфракрасных СЕМ модели IR-95
Заводской номер пирометров инфракрасных СЕМ в виде цифрового обозначения, состоящего из арабских цифр, наносится в виде наклейки на корпус пирометра. Конструкция пирометров не предусматривает нанесение знака поверки на его корпус.
Пломбирование пирометров не предусмотрено.
Программное обеспечение (ПО) пирометров состоит из встроенного, метрологически значимого ПО.
Данное ПО устанавливается на предприятии-изготовителе во время производственного цикла в микропроцессор, расположенный внутри корпуса термометра на электронной плате.
В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция термометра исключает возможность несанкционированного влияния на ПО и измерительную информацию. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий». Идентификационные данные встроенного программного обеспечения отсутствуют.
Метрологические и основные технические характеристики пирометров инфракрасных СЕМ в зависимости от модели приведены в таблицах 1-6.
Таблица 1 - Метрологические и основные технические характеристики пирометров инфракрасных СЕМ модели DT-820
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от -40 до +380 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С: - в диапазоне от -40 до -30 °C включ. - в диапазоне св. -30 до 0 °C включ. - в диапазоне св. 0 до +100 °C включ. - в диапазоне св. +100 до +380 °С | ±5,0 ±4,0 ±3,0 ±(0,031 +1), где (t -значение измеряемой температуры) |
| Время установление показаний, мс, не более | 150 |
| Спектральный диапазон, мкм | от 8 до 14 |
| Разрешающая способность (цена единицы младшего разряда), °С | 0,1 |
| Показатель визирования | 12:1 |
| Коэффициент излучательной способности (фиксированный) | 0,95 |
| Масса, г, не более | 140 |
| Габаритные размеры, мм (длина х ширина х высота), не более | 137x39x67 |
| Напряжение питания, В | 9 (батарея типа «Крона») |
| Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % | от 0 до +50 до 90 (без конденсации) |
| Средняя наработка до отказа, ч, не менее | 40 000 |
| Средний срок службы, лет, не менее | 5 |
Таблица 2 - Метрологические и основные технические характеристики пирометров инфракрасных СЕМ модели DT-8663
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от -40 до +380 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С: - в диапазоне от -40 до -30 °C включ. - в диапазоне св. -30 до 0 °C включ. - в диапазоне св. 0 до +100 °C включ. - в диапазоне св. +100 до +380 °С | ±5,0 ±4,0 ±3,0 ±(0,031 +1), где (t -значение измеряемой температуры) |
| Диапазон показаний относительной влажности, % | от 0 до 100 |
| Время установление показаний, мс, не более | 150 |
| Спектральный диапазон, мкм | от 8 до 14 |
| Разрешающая способность (цена единицы младшего разряда), °С | 0,1 |
| Показатель визирования | 20:1 |
| Наименование характеристики | Значение |
| Коэффициент излучательной способности (фиксированный) | 0,95 |
| Масса, г, не более | 212 |
| Габаритные размеры, мм (длина х ширина х высота), не более | 180x60x100 |
| Напряжение питания, В | 9 (батарея типа «Крона») |
| Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % | от 0 до +50 до 90 (без конденсации) |
| Средняя наработка до отказа, ч, не менее | 40 000 |
| Средний срок службы, лет, не менее | 5 |
Таблица 3 - Метрологические и основные технические характеристики пирометров инфракрасных СЕМ модели DT-8661
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от -50 до +550 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С: - в диапазоне от -50 до -30 °C включ. - в диапазоне св. -30 до 0 °C включ. и св. +100 до +200 °C включ. - в диапазоне св. 0 до +100 °C включ. - в диапазоне св. +200 до +550 °С | ±5,0 ±4,0 ±3,0 ±(0,031 +1), где (t -значение измеряемой температуры) |
| Время установление показаний, мс, не более | 150 |
| Спектральный диапазон, мкм | от 8 до 14 |
| Разрешающая способность (цена единицы младшего разряда), °С | 0,1 |
| Показатель визирования | 12:1 |
| Коэффициент излучательной способности (изменяемый) | от 0,01 до 1,00 |
| Масса, г, не более | 180 |
| Габаритные размеры, мм (длина х ширина х высота), не более | 145x42x90 |
| Напряжение питания, В | 9 (батарея типа «Крона») |
| Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % | от 0 до +50 до 90 (без конденсации) |
| Средняя наработка до отказа, ч, не менее | 40 000 |
| Средний срок службы, лет, не менее | 5 |
Таблица 4 - Метрологические и основные технические характеристики пирометров инфракрасных СЕМ модели DT-8870
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от -50 до +500 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С: - в диапазоне от -50 до 0 °C включ. - в диапазоне св. 0 до +100 °C включ. | ±5,0 ±3,0 |
| Пределы допускаемой относительной погрешности |
| Наименование характеристики | Значение |
| измерений температуры, %: - в диапазоне св. +100 до +400 °C включ. - в диапазоне св. +400 до +500 °С | ±2,0 ±3,0 |
| Время установление показаний, мс, не более | 150 |
| Спектральный диапазон, мкм | от 8 до 14 |
| Разрешающая способность (цена единицы младшего разряда), °С | 0,1 |
| Показатель визирования | 12:1 |
| Коэффициент излучательной способности (изменяемый) | от 0,01 до 1,00 |
| Масса, г, не более | 234 |
| Габаритные размеры, мм (длина х ширина х высота), не более | 165x46x100 |
| Напряжение питания, В | 9 (батарея типа «Крона») |
| Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % | от 0 до +50 до 90 (без конденсации) |
| Средняя наработка до отказа, ч, не менее | 40 000 |
| Средний срок службы, лет, не менее | 5 |
Таблица 5 - Метрологические и основные технические характеристики пирометров инфракрасных СЕМ модели DT-8860B
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от -50 до +450 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С: - в диапазоне от -50 °C до -30 °C включ. - в диапазоне св. -30 °C до +100 °C включ. | ±5,0 ±3,0 |
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °C, % | ±2,0 |
| Время установление показаний, мс, не более | 150 |
| Спектральный диапазон, мкм | от 8 до 14 |
| Разрешающая способность (цена единицы младшего разряда), °С | 0,1 |
| Показатель визирования | 12:1 |
| Коэффициент излучательной способности (фиксированный) | 0,95 |
| Масса, г, не более | 180 |
| Габаритные размеры, мм (длина х ширина х высота), не более | 155x40x88 |
| Напряжение питания, В | 9 (батарея типа «Крона») |
| Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % | от 0 до +50 до 90 (без конденсации) |
| Средняя наработка до отказа, ч, не менее | 40 000 |
| Средний срок службы, лет, не менее | 5 |
Таблица 6 - Метрологические и основные технические характеристики пирометров инфракрасных СЕМ модели IR-95
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С: - ИК-датчик - внешний зонд | от -40 до +280 от -40 до +200 |
| Пределы допускаемой абсолютной погрешности измерений температуры при измерении ИК-датчиком, °С: - в диапазоне от -40 до +20 °С включ. - в диапазоне св. +20 до +100 °С включ. - в диапазоне св. +100 до +280 °С | ±5,0 ±3,0 ±(0,031 +1), где (t - значение измеряемой температуры) |
| Пределы допускаемой абсолютной погрешности измерений температуры при измерении внешним зондом, °С: - в диапазоне от -40 до 0 включ. - в диапазоне св. 0 до +200 °С | ±2,0 ±(0,011 +1), где (t - значение измеряемой температуры) |
| Время установление показаний, мс, не более | 500 |
| Спектральный диапазон, мкм | от 8 до 14 |
| Разрешающая способность (цена единицы младшего разряда), °С | 0,1 |
| Показатель визирования | 4:1 |
| Коэффициент излучательной способности (фиксированный) | 0,95 |
| Масса, г, не более | 150 |
| Габаритные размеры корпуса пирометра, мм (длина х ширина х высота), не более | 141x35x24 |
| Габаритные размеры внешнего зонда, мм, не более: - диаметр - длина | 3,5 77 |
| Напряжение питания, В | 3 (2 батареи типа «ААА») |
| Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % | от 0 до +50 до 90 (без конденсации) |
| Средняя наработка до отказа, ч, не менее | 40 000 |
| Средний срок службы, лет, не менее | 5 |
наносится на титульный лист Руководства по эксплуатации типографским способом.
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Пирометр инфракрасный | СЕМ (обозначение модели -в соответствии с заказом) | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Элемент питания типа «ААА» (для модели IR-95) | - | 2 шт. |
| Элемент питания типа «Крона» (для моделей DT-820, DT-8663, DT-8861, DT-8870, DT-8860B) | - | 1 шт. |
приведены в разделе «Процесс измерения» Руководства по эксплуатации.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ 28243-96 Пирометры. Общие технические требования;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Стандарт предприятия на пирометры инфракрасные СЕМ, разработанный фирмой «SHENZHEN EVERBEST MACHINERY INDUSTRY CO., LTD», КНР.
