| Номер в госреестре | 93481-24 |
| Наименование СИ | Нагрузки электронные |
| Обозначение типа СИ | АКИП-1385 |
| Изготовитель | "IТЕСН ELECTRONIC Со., Ltd", Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 15.10.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Нагрузки электронные АКИП-1385 (далее по тексту - нагрузки) предназначены для формирования электрического сопротивления с одновременным измерением входных величин (напряжения постоянного тока, силы постоянного тока и электрической мощности постоянного тока).
Принцип действия нагрузок основан на формировании сопротивления нагрузки путем коммутации матрицы транзисторов, работающих в режиме управляемых резисторов. Управление и контроль над режимами работы нагрузки осуществляет встроенный микроконтроллер. Установка выходных параметров производится с помощью кнопок и вращающегося регулятора на лицевой панели нагрузки.
Нагрузки имеют моноблочную конструкцию.
На лицевой панели нагрузок расположены:
• вакуумно-флуоресцентный индикатор, предназначенный для отображения выбранного режима работы нагрузок и значений напряжений и токов;
• функциональные клавиши, предназначенные для установки параметров; клавиша включения/выключения питания;
• входные клеммы положительной и отрицательной полярности.
На задней панели нагрузок расположены:
• разъемы для подключения шнура питания;
• переключатель величины напряжения питания;
• интерфейс дистанционного управления RS232.
Серийный номер, идентифицирующий каждый экземпляр нагрузок, в виде цифрового обозначения, состоящего из арабских цифр, наносится на корпус при помощи наклейки, размещаемой на обратной стороне корпуса. Место нанесения серийного номера представлено на рисунке 2.
Корпус нагрузок позволяет нанесение знака поверки в виде оттиска клейма или наклейки с изображением знака поверки, которые могут наноситься на свободном от надписей пространстве на верхней панели прибора.
Для предотвращения несанкционированного доступа к внутренним частям нагрузок пломбируется один из крепежных винтов на корпусе. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати.

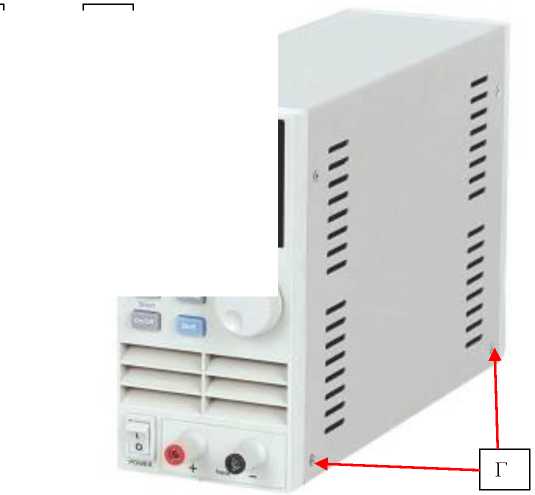

Рисунок 1 - Общий вид нагрузок с местами нанесения знака утверждения типа (А), знака поверки (Б) и пломбировки от несанкционированного доступа (Г) а С€ €> 2
Рисунок 2 - Вид задней панели нагрузок, место нанесения серийного номера (В)
Цвет корпуса нагрузок может отличаться от представленного на рисунках.
Программное обеспечение (ПО) нагрузок записано в памяти внутреннего контроллера и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.
Уровень защиты программного обеспечения - «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | нет данных |
| Номер версии (идентификационный номер ПО) | не ниже 1.01 |
Таблица 2 - Основные метрологические характеристики
| Наименование характеристики | Значение | |||||||
| Диапазон напряжения на нагрузке, В | от 0 до 60 | |||||||
| Диапазон силы тока в нагрузке, А | от 0,001 до 30,000 | |||||||
| Максимальная мощность на нагрузке, Вт | 150 | |||||||
| Режим стабилизации напряжения | ||||||||
| Диапазон установки напряжения, В | от 0,1 до 60,0 | |||||||
| Пределы допускаемой основной абсолютной погрешности установки напряжения, В | ±(0,0005^уст + 0,001-ипред) | |||||||
| Режим стабилизации тока | ||||||||
| Диапазоны установки силы тока, А | от 0 до 3 | от 0 до 30 | ||||||
| Пределы допускаемой основной абсолютной погрешности установки тока, В | ±(0,001-!Уст + 0,001-1пред) | ±(0,001-!уст + 0,0015-1пред) | ||||||
| Режим стабилизации сопротивления | ||||||||
| Диапазоны установки сопротивления, Ом | от 0,100 до 9,999 | от 10,00 до 99,99 | от 100,0 до 999,9 | от 1000 до 4000 | ||||
| Пределы допускаемой основной 1) абсолютной погрешности установки сопротивления, Ом | ±(0,01 • Rуст + 0,008 • Rпред) | |||||||
| Измерение напряжения | ||||||||
| Диапазон измерения напряжения, В | от 0 до 9,999 | от 0 до 60 | ||||||
| Пределы допускаемой основной абсолютной погрешности измерения напряжения, В | ±(0,0005-иизм+0,001-ипред) | |||||||
| Измерение силы тока | ||||||||
| Диапазон измерения силы тока, А | от 0 до 3 | от 0 до 30 | ||||||
| Пределы допускаемой основной абсолютной погрешности измерения силы тока, А | ±(0,001-1изм+0,001-1пред) | ±(0,001-1изм+0,0015-1пре д) | ||||||
| Диапазон измерения мощности, Вт | от 0 до 9,999 | от 10,00 до 99,99 | от 100,0 до 150,0 | |||||
| Пределы допускаемой основной 1) абсолют-ной погрешности измерения мощности, Вт | ±(0,01-Ризм+0,005’Рпред) | |||||||
| Примечания: 1) Напряжение и сила тока в нагрузке должны быть не менее 10 % от предельного значения. иуст - установленное значение напряжения, В; ипред - предельное значение напряжения, В. 1уст - установленное значение тока, А; 1пред - предельное значение тока, А. Rуст - установленное значение сопротивления, Ом; Rпред = 4 кОм. иизм - измеренное значение напряжения, В. 1изм - измеренное значение тока, А. Ризм - измеренное значение мощности, Вт; Рпред - предельное значение мощности, Вт. | ||||||||
Таблица 3 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 5 |
| Средняя наработка на отказ, ч | 10000 |
Таблица 4 - Основные технические характеристики
| Рабочие условия эксплуатации - температура окружающего воздуха, °С - относительная влажность, % | от 0 до +40 от 5 до 75 |
| Диапазоны напряжения питающей сети, В | от 99 до 121 от 198 до 242 |
| Частота питающей сети, Гц | 50; 60 |
| Габаритные размеры (ширина х высота х глубина), мм | 88х175х282 |
| Масса, кг | 2,6 |
наносится на переднюю панель нагрузок методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность нагрузок
| Наименование | Обозначение | Количество шт./экз. |
| Нагрузка электронная | АКИП-1385 | 1 |
| Кабель питания | - | 1 |
| Руководство по эксплуатации CD-диск | - | 1 |
| Упаковочная коробка | - | 1 |
приведены в разделе «РАБОТА С ПРИБОРОМ» руководства по эксплуатации.
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Стандарт предприятия «Нагрузки электронные АКИП-1385».
