| Номер в госреестре | 93482-24 |
| Наименование СИ | Источники питания постоянного тока |
| Обозначение типа СИ | АКИП-1143А |
| Изготовитель | "IТЕСН ELECTRONIC Со., Ltd", Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 15.10.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Источники питания постоянного тока АКИП-1143А (далее - источники) предназначены для воспроизведения напряжения и силы постоянного тока.
По принципу действия источники относятся к программируемым импульсным источникам питания. Источники имеют один канал с набором режимов и функций: стабилизация тока, стабилизация напряжения, защита от перенапряжения, защита от перегрузки по току. Управление и контроль режимов работы источников осуществляется встроенным микроконтроллером. Установка выходных параметров осуществляется с помощью функциональных клавиш и поворотного регулятора, расположенных на лицевой панели источников.
Конструктивно источники выполнены в металлических корпусах шириной 1/2 стойки 19” и высотой 2U, что позволяет выполнять монтаж в приборную стойку.
Модификации источников, представленные в таблице 1, отличаются диапазонами установки выходных параметров.
Таблица 1 - Модификации источников
| Модификация | Выходное напряжение на канал, В | Выходной ток на канал, А | Мощность на канал, Вт |
| АКИП-1143А-32-110 | от 0 до 32 | от 0 до 110 | 850 |
| АКИП-1143А-80-40 | от 0 до 80 | от 0 до 40 | 850 |
| АКИП-1143А-150-20 | от 0 до 150 | от 0 до 20 | 850 |
| АКИП-1143А-300-101) | от 0 до 300 | от 0 до 10 | 850 |
| АКИП-1143А-600-51) | от 0 до 600 | от 0 до 5 | 850 |
| Примечание: 1) Модификации АКИП-1143А-300-10 и АКИП-1143А-600-5 имеют разъем заземления корпуса прибора на передней панели. | |||
Источники оснащены цифровыми измерителями напряжения и силы тока, позволяющими контролировать одновременно оба параметра. Имеется функция создания и воспроизведения тестовых последовательностей (выходных профилей) без использования ПК.
На передней панели источников расположены: кнопка включения питания, дисплей для отображения значений напряжения и силы тока на выходе, кнопка включения/отключения выхода, функциональные кнопки, вращающийся регулятор для установки выходных параметров, разъем заземления корпуса прибора для модификаций АКИП-1143А-300-10 и АКИП-1143А-600-5.
На задней панели источников расположены: винт заземления, интерфейсы дистанционного управления RS-232, USB, разъем GPIB (по отдельному заказу) и разъем сети питания. Для подключения удаленной нагрузки по 4-проводной схеме на задней панели предусмотрен вход обратной связи.
Серийный номер, идентифицирующий каждый экземпляр источников, в виде цифрового обозначения, состоящего из арабских цифр, наносится на корпус при помощи наклейки, размещаемой на задней стороне корпуса.
Корпус источников позволяет нанесение знака поверки в виде оттиска клейма или наклейки с изображением знака поверки, которые могут наноситься на свободном от надписей пространстве на верхней панели прибора.
А

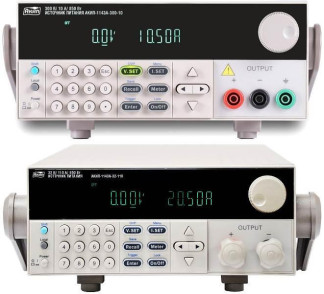

Рисунок 1 - Общий вид модификаций источников АКИП-1143А-300-10 и АКИП-1143А-600-5 с местом нанесения знака утверждения типа (А)
Рисунок 2 - Общий вид модификаций источников АКИП-1143А-32-110, АКИП-1143А-80-40 и АКИП-1143А-150-20 с местом нанесения знака поверки (Б)
Для предотвращения несанкционированного доступа к внутренним частям источников пломбируются крепежные винты на задней стороне корпуса. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати.
RS232
JSB
OUTPUT
UK сд
. Л' Г RATING ^ВИВМ!
5й>60Нх r-Ehggj
11ODVA VAX
iFFF-TSR
Г
В
Рисунок 3 - Вид задней панели с местами нанесения серийного номера (В) и пломбировки от несанкционированного доступа (Г)
Цвет корпуса источников может отличаться от представленного на рисунках.
Программное обеспечение (ПО) источников записано в памяти внутреннего контроллера и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.
Уровень защиты программного обеспечения - «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Firmware |
| Номер версии (идентификационный номер ПО) | не ниже 1.01 |
Таблица 3 - Пределы допускаемой основной абсолютной погрешности установки и измерения напряжения постоянного тока источников при температуре 25±5 °С
| Модификация | Пределы допускаемой абсолютной погрешности установки напряжения, В | Пределы допускаемой абсолютной погрешности измерения напряжения, В |
| АКИП-1143А-32-110 | ±(0,0003^уСт1)+0,01) | ±(0,0003^изм2)+0,02) |
| АКИП-1143А-80-40 | ±(0,0003^+0,02) | ±(0,0003-иизм+0,02) |
| АКИП-1143А-150-20 | ±(0,0003-иуст+0,1) | ±(0,0003^ иизм+0,2) |
| АКИП-1143А-300-10 | ±(0,0003^+0,2) | ±(0,0003^ иизм+0,2) |
| АКИП-1143А-600-5 | ±(0,0005^+0,4) | ±(0,0003^ иизм+0,2) |
| Примечания: 1) иуст - значение напряжения постоянного тока, установленное на источнике, В 2) иизм - значение напряжения постоянного тока, измеренное источником, В | ||
Таблица 3а - Дополнительная абсолютная погрешность установки и измерения напряжения постоянного тока источников при температуре от 0 °С до 20 °С и свыше 30 °С до 40 °С
| Модификация | Дополнительная абсолютная погрешность установки напряжения, В | Дополнительная абсолютная погрешность измерения напряжения, В |
| АКИП-1143А-32-110 | ±(0,0002/°С+0,01) | |
| АКИП-1143А-80-40 | ±(0,0002/°С+0,01) | ±(0,0001/°С+0,01) |
| АКИП-1143А-150-20 | ±(0,0002/°С +0,1) | |
| АКИП-1143А-300-10 | ||
| АКИП-1143А-600-5 | ||
Таблица 4 - Пределы допускаемой основной абсолютной погрешности установки и измерения силы постоянного тока источников при температуре 25±5 °С
| Модификация | Пределы допускаемой абсолютной погрешности установки силы тока, А | Пределы допускаемой абсолютной погрешности измерения силы тока, А |
| АКИП-1143А-32-110 | ±(0,001-1уст1)+0,06) | ±(0,00Ыизм2)+0,06) |
| АКИП-1143А-80-40 | ±(0,001-!уст+0,04) | ±(0,001* 1изм+0,04) |
| АКИП-1143А-150-20 | ±(0,001-^+0,02) | ±(0,001- 1изм+0,02) |
| АКИП-1143А-300-10 | ±(0,001-^+0,02) | ±(0,001* 1изм+0,02) |
| АКИП-1143А-600-5 | ±(0,001-^+0,02) | ±(0,0014изм+0,02) |
| Примечания: 1) 1уст - значение силы постоянного тока, установленное на источнике, А 2) 1изм - значение силы постоянного тока, измеренное источником, А | ||
Таблица 4а - Дополнительная абсолютная погрешность установки и измерения силы постоянного тока источников при температуре от 0 °С до 20 °С и свыше 30 °С до 40 °С
| Модификация | Дополнительная абсолютная погрешность установки силы тока, А | Дополнительная абсолютная погрешность измерения силы тока, А |
| АКИП-1143А-32-110 | ±(0,0003/°С+0,01) | |
| АКИП-1143А-80-40 | ±(0,0003/°С+0,02) | |
| АКИП-1143А-150-20 | ||
| АКИП-1143А-300-10 | ||
| АКИП-1143А-600-5 | ±(0,0003/°С+0,01) | |
Таблица 5 - Значения уровня пульсаций выходного напряжения источников
| Модификация | Уровень пульсаций выходного напряжения, мВ, не более(пиковое значение) |
| АКИП-1143А-32-110 | 100 |
| АКИП-1143А-80-40 | 100 |
| АКИП-1143А-150-20 | 150 |
| АКИП-1143А-300-10 | 250 |
| АКИП-1143А-600-5 | 600 |
Таблица 6 - Пределы допускаемых значений нестабильности выходного напряжения при изменении тока нагрузки источников
| Модификация | Нестабильность напряжения при изменении тока нагрузки, В |
| АКИП-1143А-32-110 | ±(0,0003/иуст1)+0,03) |
| АКИП-1143А-80-40 | ±(0,0003 •иуст+0,07) |
| АКИП-1143А-150-20 | ±(0,0003 •иуст+0,1) |
| АКИП-1143А-300-10 | ±(0,0001 •иуст+0,1) |
| АКИП-1143А-600-5 | ±(0,0004^+0,3) |
| Примечания: 1) иуст - значение напряжения постоянного тока, установленное на источнике, В | |
Таблица 7 - Пределы допускаемых значений нестабильности выходного тока при изменении напряжения на нагрузке источников
| Модификация | Нестабильность силы тока при изменении напряжения на нагрузке, А |
| АКИП-1143А-32-110 | ±(0,001 •1уст1)+0,01) |
| АКИП-1143А-80-40 | |
| АКИП-1143А-150-20 | |
| АКИП-1143А-300-10 | |
| АКИП-1143А-600-5 |
Примечания:
1) 1уст - значение силы постоянного тока, установленное на источнике, А
Таблица 8 - Пределы допускаемых значений нестабильности выходного напряжения при изменении напряжения питания источников
| Модификация | Нестабильность напряжения при изменении напряжения питания, В |
| АКИП-1143А-32-110 | ±(0,0001/иуСт1)+0,005) |
| АКИП-1143А-80-40 | ±(0,0001^+0,01) |
| АКИП-1143А-150-20 | ±(0,0001^+0,03) |
| АКИП-1143А-300-10 | ±(0,0001 •иуст+0,05) |
| АКИП-1143А-600-5 | ±(0,0001^+0,05) |
| Примечания: 1) иуст - значение напряжения постоянного тока, установленное на источнике, В | |
Таблица 9 - Пределы допускаемых значений нестабильности выходного тока
при изменении напряжения питания источников
| Модификация | Нестабильность силы тока при изменении напряжения питания, А |
| АКИП-1143А-32-110 | ±(0,001 •1уст1)+0,01) |
| АКИП-1143А-80-40 | |
| АКИП-1143А-150-20 | |
| АКИП-1143А-300-10 | |
| АКИП-1143А-600-5 |
Примечания:
1) 1уст - значение силы постоянного тока, установленное на источнике, А
Таблица 10 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 5 |
| Средняя наработка на отказ, ч | 10000 |
Таблица 11 - Основные технические характеристики источников питания
| Наименование характеристики | Значение |
| Напряжение питания, В | от 99 до 121 от 198 до 242 |
| Частота напряжения питания, Г ц | от 47 до 63 |
| Масса, кг, не более | 6 |
| Габаритные размеры (ширинахвысотахглубина), мм, не более | 215x88x445 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность, %, не более | от 0 до +40 80 |
наносится на переднюю панель источников методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 12 - Комплектность источников питания
| Наименование | Обозначение | Количество шт./экз. |
| Источник питания | АКИП-1143А 1) | 1 |
| Кабель питания | - | 1 |
| Руководство по эксплуатации на CD-диске | - | 1 |
| Программное обеспечение (ПО) (по запросу) | - | - |
| 1) В зависимости от модификации | ||
Сведения о методиках (методах) измерений приведены в разделе «ПОРЯДОК ЭКСПЛУАТАЦИИ ИСТОЧНИКОВ» руководства по эксплуатации.
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Стандарт предприятия «Источники питания постоянного тока АКИП-1143А».
