| Номер в госреестре | 93488-24 |
| Наименование СИ | pH-метры |
| Обозначение типа СИ | HM-pHG |
| Изготовитель | Общество с ограниченной ответственностью "НЕОМАШ" (ООО "НЕОМАШ"), г. Тюмень |
| Год регистрации | 2024 |
| Срок свидетельства | 16.10.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
pH-метры НМ-pHG (далее - рН-метры) предназначены для автоматических периодических или непрерывных измерений показателя активности рН ионов водорода (рН) и температуры (t) при контроле питьевой, технологической, бытовой, очищенной сточной воды, природных (поверхностных) вод, а также технологических сред в лабораторных условиях и на промышленных предприятиях.
К настоящему типу средств измерений относятся рН-метры НМ-pHG модификации KM-pHG-2081Pro.
Принцип действия pH-метров заключается в измерении электрического сигнала, поступающего с первичного преобразователя (электрода), преобразовании электрического сигнала в цифровой код, соответствующий результату измерений, и индикации полученного результата. Принцип действия первичного преобразователя (электрода) -потенциометрический, принцип действия встроенного датчика температуры основан на зависимости электрического сопротивления платинового чувствительного элемента от температуры.
pH-метр является стационарным прибором и конструктивно состоит из первичного преобразователя (электрода) и вторичного преобразователя (микропроцессорного блока) -блока управления. Вторичный преобразователь выполнен в едином корпусе. Предусмотрено подключение к преобразователю одного комбинированного электрода из нижеперечисленных: модификации PH5806, PH5806-K8S, PH5806-VP (различаются габаритными размерами).
На лицевой панели микропроцессорного блока находится жидкокристаллический монохромный дисплей для цифрового отображения результатов измерений и клавиатура для выбора и управления режимами работы. pH-метры имеют свободно программируемый аналоговый выход токовых сигналов от 4 до 20 мА для передачи измеренных значений на соответствующие регистрирующие устройства; выход Modbus RS485.
Во всех модификациях электродов встроены платиновые термисторы для измерения температуры и выполнения автоматической компенсации температуры при измерениях. Микропроцессорный контроллер блока управления выполняет математическую обработку полученной информации, автоматическую компенсацию функции преобразования, корректировку нулевых показаний и чувствительности электродов.
Общий вид микропроцессорного блока и электродов приведен на рисунках 1а-1б. Заводской номер рН-метра, содержащий от 7 до 9 арабских цифр, наносится методом шелкографии на клеевую этикетку, расположенную на верхней или боковой панели микропроцессорного блока. Заводской номер электрода (в зависимости от модификации электрода) содержит от 5 до 7 арабских цифр. Место нанесения: на корпусе электрода методом лазерной гравировки. Общий вид места нанесения заводского номера приведен на рисунках 1в-1г. Заводские номера микропроцессорного блока и электрода к нему указываются в паспорте СИ. Заводским номером, идентифицирующим рН-метр, является заводской номер микропроцессорного блока.
Нанесение знака поверки на рН-метр не предусмотрено.
Пломбирование микропроцессорных блоков и электродов не предусмотрено.

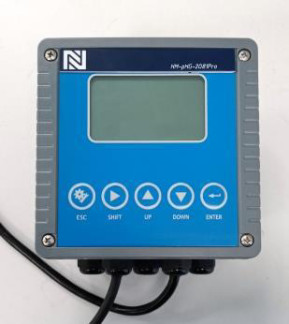

Рисунок 1а - Общий вид вторичного преобразователя (микропроцессорного блока) рН-метра
Рисунок 1б - Общий вид электродов рН/t модификаций PH5806, PH5806-K8S, PH5806-VP
Место нанесения заводского номера и знака утверждения типа
Рисунок 1в - Общий вид верхней поверхности вторичного преобразователя (микропроцессорного блока) с указанием места нанесения заводского номера и знака утверждения типа
Место нанесения заводского номера
Рисунок 1г - Общий вид электрода рН/t с указанием места нанесения заводского номера
рН-метры оснащены программным обеспечением, которое осуществляет его функционирование, выполнение измерений, передачу результатов измерений на внешние устройства для их обработки, визуализации и хранения. Программное обеспечение идентифицируется по запросу пользователя через сервисное меню рН-метра путем вывода на экран версии программного обеспечения.
Конструктивно рН-метры имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи.
Программное обеспечение защищено паролем. Влияние программного обеспечения на метрологические характеристики рН-метров учтено при нормировании метрологических характеристик.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные (признаки) метрологически значимой части ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование программного обеспечения | - |
| Номер версии (идентификационный номер) ПО | Ver.: 1.1X* |
| Цифровой идентификатор программного обеспечения | - |
| * Х принимает значения от 0 до 9 | |
Таблица 2 - Метрологические характеристики_____
| Наименование характеристики | Значение |
| Диапазон измерений рН | от 0 до 14 |
| Пределы допускаемой абсолютной погрешности измерений рН | ±0,05 |
| Диапазон показаний температуры, °С | от 0 до +130 |
| Диапазон измерений температуры, °С | от +5 до +80 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±0,5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение, В | от 90 до 260 |
| - частота, Гц | 50 |
| - потребляемая мощность, В^А, не более | 10 |
| Габаритные размеры микропроцессорного блока, мм, не более: | |
| - длина | 144 |
| - ширина | 144 |
| - высота | 104 |
| Масса микропроцессорного блока, кг, не более | 0,9 |
| Габаритные размеры электродов, мм, не более: | |
| - длина | 320 |
| - диаметр | 12 |
| Масса электродов, кг, не более | 0,15 |
| Условия эксплуатации: | |
| - диапазон температуры окружающей среды, °С | от +15 до +25 |
| - диапазон относительной влажности, % | от 30 до 80 |
| - диапазон атмосферного давления, кПа | от 84,0 до 106,0 |
| Диапазон температуры анализируемой среды, °С | от +5 до +80 |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Вероятность безотказной работы рН-метра за 1000 ч, не менее | 0,95 |
| Средний срок службы, лет | 10 |
| Средняя наработка до отказа, ч, не менее | 80000 |
наносится на титульный лист Руководства по эксплуатации и Паспорта СИ типографским способом, а также на клеевую табличку, расположенную на верхней или боковой панели микропроцессорного блока рН-метров, методом шелкографии.
Таблица 5 - Комплектность рН-метра
| Наименование | Обозначение | Количество |
| рН-метр | HM-pHG-2081Pto | 1 шт. |
| Монтажные приспособления | _ | 1 компл. |
| Электрод* | _ | 1 шт. |
| Руководство по эксплуатации | _ | 1 экз. |
| Паспорт | _ | 1 экз. |
| * Поставляется по требованию заказчика из нижеперечисленных электродов: - PH5806, PH5806-K8S, PH5806-VP | ||
приведены в п. 4.1 «Measure - Меню режима измерения» документа «рН-метры НМ-pHG. Руководство по эксплуатации».
Государственная поверочная схема для средств измерений показателя рН активности ионов водорода в водных растворах, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 9 февраля 2022 г. № 324;
Государственная поверочная схема для средств измерений температуры, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253;
ТУ 26.51.53-002-87222657-2024 рН-метры НМ-pHG. Технические условия.
