| Номер в госреестре | 93489-24 |
| Наименование СИ | Расходомеры многофазные |
| Обозначение типа СИ | МФР.0704-01 |
| Изготовитель | Общество с ограниченной ответственностью "Квалитет" (ООО "Квалитет"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 16.10.2029 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры многофазные МФР.0704-01 (далее - расходомеры) предназначены для измерения в групповых замерных установках, а также на выкидных линиях скважин без предварительной сепарации:
- массы и массового расхода нефтегазоводяной смеси (далее - НГВС) за вычетом попутного нефтяного газа;
- массы и массового расхода НГВС за вычетом массы воды и попутного нефтяного газа;
- объёма и объёмного расхода свободного попутного нефтяного газа.
Принцип действия расходомера основан на измерении комплексного сопротивления и электрической емкости скважинного продукта, протекающего между электродами модуля измерительного, а также на измерении давлений в трубопроводе и трубе Вентури.
Расходомеры состоят из поточного вычислителя (далее - ПВ), соединённого кабелями с модулем томографическим (далее - МТ) и модулем трубы Вентури (далее - МТВ).
МТ предназначен для непрерывного измерения переменных первичных данных электрических характеристик многофазной среды (комплексного сопротивления, емкости) в потоке нефтегазоводяной продукции нефтяной скважины.
МТВ предназначен для измерения параметров газожидкостной смеси (измерения перепада давления в трубе Вентури, давления и температуры), сбора, обработки полученных данных и передачи результатов обработки в поточный вычислитель.
ПВ предназначен для сбора и обработки данных в непрерывном режиме, получаемых от модулей измерительных и передачи результатов измерения в информационную систему.
Заводской номер расходомеров наносится ударным способом или методом лазерной гравировки на табличку, которая крепится на поточном вычислителе. Формат нанесения заводского номера - цифровой.
Общий вид расходомера и место обозначения заводского номера приведены на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено.
С целью предотвращения несанкционированного доступа к программному обеспечению расходомера заводом изготовителем пломбируется поточный вычислитель. Место пломбирования показаны на рисунке 2. Способ нанесения пломб указан в руководстве по эксплуатации на расходомеры.

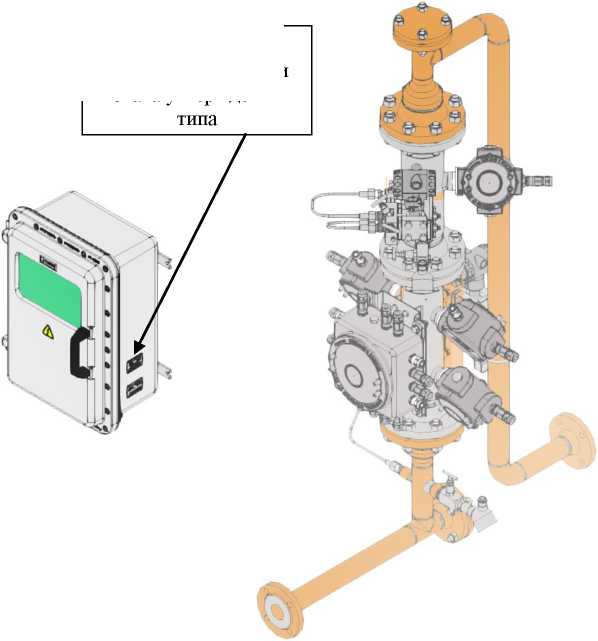

Место нанесения заводского номера и знака утверждения типа
Рисунок 1 - Общий вид расходомеров и место обозначения заводского номера и знака утверждения типа

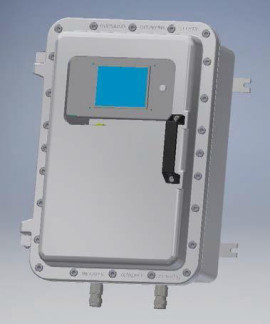

Рисунок 2 - Схема пломбировки от несанкционированного доступа
Структура записи условного обозначения расходомеров, в зависимости от типоразмера и варианта исполнения: Расходомер многофазный МФР.0704-01.ХХ-ОП
Расходомер многофазный-------1
| Номинальное давление PN, МПа | Условный внутренний диаметр DN, мм | Исполнение ХХ |
| 4,0 | 50 | - |
| 6,3 | 50 | 01 |
| 4,0 | 80 | 02 |
| 6,3 | 80 | 03 |
| 4,0 | 100 | 04 |
| 6,3 | 100 | 05 |
Код «ОП» указывается при заказе расходомера----------------
общепромышленного исполнения
Пример условного обозначения: «Расходомер многофазный МФР.0704-01.01».
В примере приведено обозначение расходомера МФР.0704-01.01 с диаметром условного прохода 50 мм, рассчитанным на эксплуатацию трубопроводе с давлением, не превышающим 6,3 МПа.
Программное обеспечение (ПО) расходомеров осуществляет управление функциями расходомеров, собирает и обрабатывает получаемые данные и передает их в системы верхнего уровня.
Наименования ПО и идентификационные данные указаны в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование внешнего ПО | SetupMfTool |
| Номер версии (идентификационный номер внешнего ПО) | V.1.0.1 и выше |
| Цифровой идентификатор ПО (md5) | 5f159f81e8678787d1620e7e99192a5a |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Метрологические и основные технические характеристики расходомеров, включая показатели точности и физико-химические свойства измеряемой среды, приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значения | |||||
| Исполнения | ||||||
| МФР.0704-01 | МФР.0704-01.01 | МФР.0704-01.02 | МФР.0704-01.03 | МФР.0704-01.04 | МФР.0704-01.05 | |
| Диапазон измерений массового расхода жидкой смеси в составе НГВС, т/ч | от 1 до 20 | от 2,5 до 50 | от 3,5 до 70 | |||
| Диапазон измерений объемного расхода свободного попутного нефтяного газа при рабочих условиях в составе продукции скважины, м3/ч | от 0,1 до 200 | от 0,25 до 500 | от 0,35 до 700 | |||
| Пределы допускаемой основной относительной погрешности измерения массы и массового расхода скважинной жидкости | ± 2,5 % | |||||
| Пределы допускаемой основной относительной погрешности измерений массы и массового расхода скважинной жидкости за вычетом массы воды и попутного нефтяного газа при содержании воды в скважинной жидкости (в объемных долях) | ||||||
| - от 0 % до 70 % вкл. | ±6 % | |||||
| - от 70 % до 95 % вкл. | ±15 % | |||||
| - св. 95 % | не нормируется | |||||
| Пределы допускаемой основной относительной погрешности измерений объема свободного нефтяного газа, приведенного к стандартным условиям | ±5 % | |||||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значения | |||||
| Исполнения | ||||||
| МФР.0704-01 | МФР.0704-01.01 | МФР.0704-01.02 | МФР.0704-01.03 | МФР.0704-01.04 | МФР.0704-01.05 | |
| Максимальное рабочее давление в трубопроводе, МПа | 4 | 6,3 | 4 | 6,3 | 4 | 6,3 |
| Номинальный диаметр сечения трубопровода DN, мм | 50 | 50 | 80 | 80 | 100 | 100 |
| Максимальная потребляемая мощность расходомера, Вт, не более | 101 | |||||
| Электропитание: | ||||||
| - напряжение переменного тока, В | 220 ± 10% | |||||
- частота, Гц
50 ± 1
Продолжение таблицы 3
| Наименование характеристики | Значения | |||||
| Исполнения | ||||||
| МФР.0704-01 | МФР.0704-01.01 | МФР.0704-01.02 | МФР.0704-01.03 | МФР.0704-01.04 | МФР.0704-01.05 | |
| Условия окружающей среды: | ||||||
| - температура окружающего воздуха, °С: | ||||||
| а) для температурного класса Т5 | от -40 до +65 | |||||
| б) для температурного класса Т6 | от -40 до +60 | |||||
| - относительная влажность окружающего воздуха при температуре плюс 25 °С, %, не более | 98 | |||||
| - атмосферное давление, кПа (мм рт. ст.) | от 84,0 до 106,7 (от 630 до 800) | |||||
| Режим работы | Непрерывный | |||||
| Место установки | На вертикальном трубопроводе с восходящим потоком | |||||
| Рабочая среда | Нефтегазоводяная смесь | |||||
| Диапазон температуры рабочей среды, °С | от +2 до +80 | |||||
| Относительный объемный расход попутного газа в потоке (GVF), как отношение объемного расхода газа к объемному расходу нефтегазоводяной смеси при рабочих условиях, %, не более | 98 | |||||
| Интерфейсы передачи данных | RS-232/RS-485/ Ethernet | |||||
| Протоколы передачи данных | Modbus TCP/IP, Modbus RTU, HTTP(S) | |||||
| Габаритные размеры расходомера, мм, ШхВхГ | 1717x113x585 | 2100x567x605 | 2500x590x625 | |||
| Максимальная масса расходомера, кг, не более | 240 | 280 | 330 | |||
Таблица 4 - Показатели надежности
| Наименование | Значение |
| Средняя наработка на отказ, ч, не менее | 75 000 |
| Средний полный срок службы, лет, не менее | 20 |
Наносится на фирменную табличку, прикрепленную к корпусу ПВ расходомера, методом гравировки и типографским методом на титульном листе формуляра и руководства по эксплуатации.
Комплектность расходомера приведена в таблице 5.
Таблица 5 - Комплектность расходомера
| Наименование | Обозначение | Количество, шт. (экз.) |
| Расходомер многофазный МФР.0704-01 | _ | 1 |
| Руководство по эксплуатации | КПБТ.421350.001 РЭ | 1 |
| Формуляр | КПБТ.421350.001 ФО | 1 |
приведены в разделе 1.1.2 «Общие сведения» документа «Расходомер многофазный МФР.0704-01. Руководство по эксплуатации» КПБТ.421350.001 РЭ.
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (перечень, п.6.2.1, п.6.5);
ГОСТ Р 8.1016-2022 «ГСИ. Измерения количества добываемых из недр нефти и попутного нефтяного газа. Общие метрологические и технические требования»;
ГОСТ 8.637-2013 «ГСИ. Государственная поверочная схема для средств измерений массового расхода многофазных потоков»;
КПБТ.421350.001 ТУ «Расходомер многофазный МФР.0704-01. Технические условия».
